Как смоделировать деревянный забор

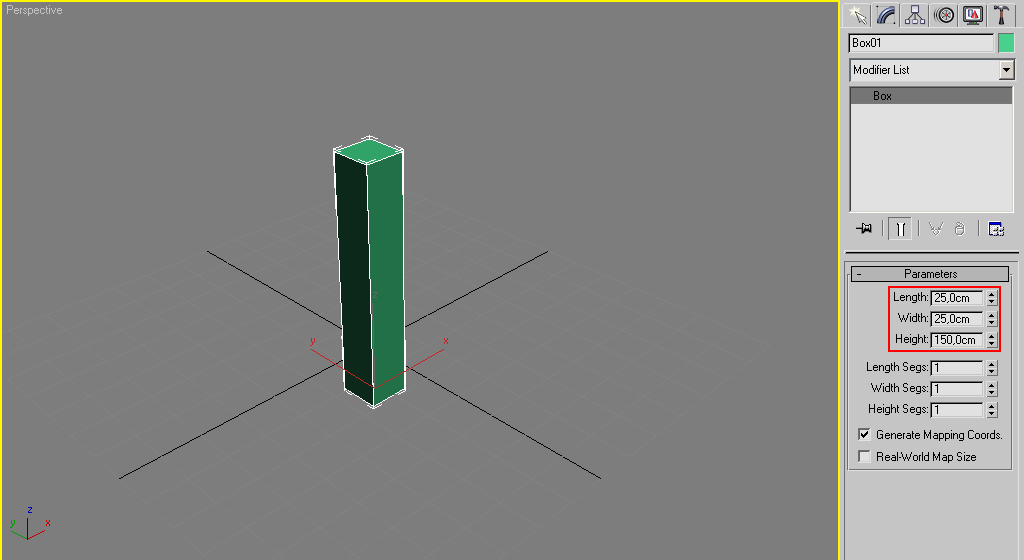

Моделирование забора начнем с примитива - Box.

По ширине и длине зададим 25 см, а высоту 150 см.

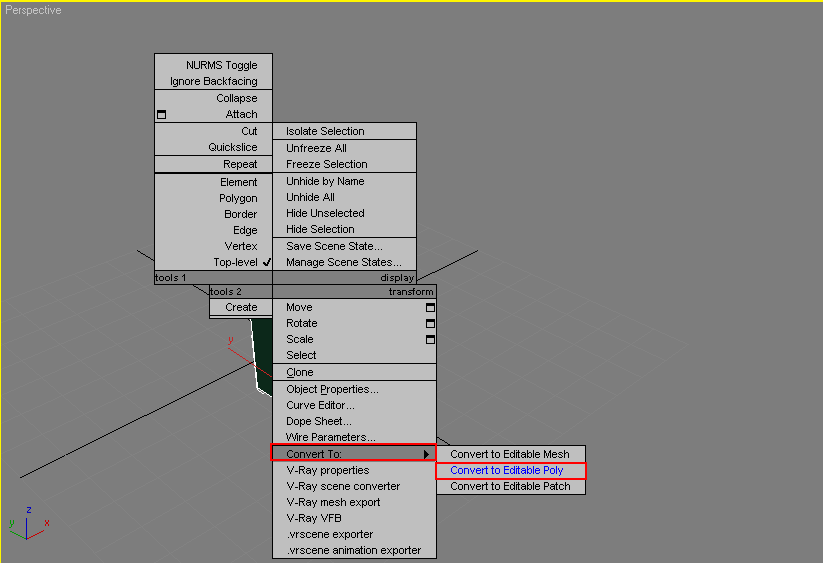

Преобразуем Box в Editable Poly.

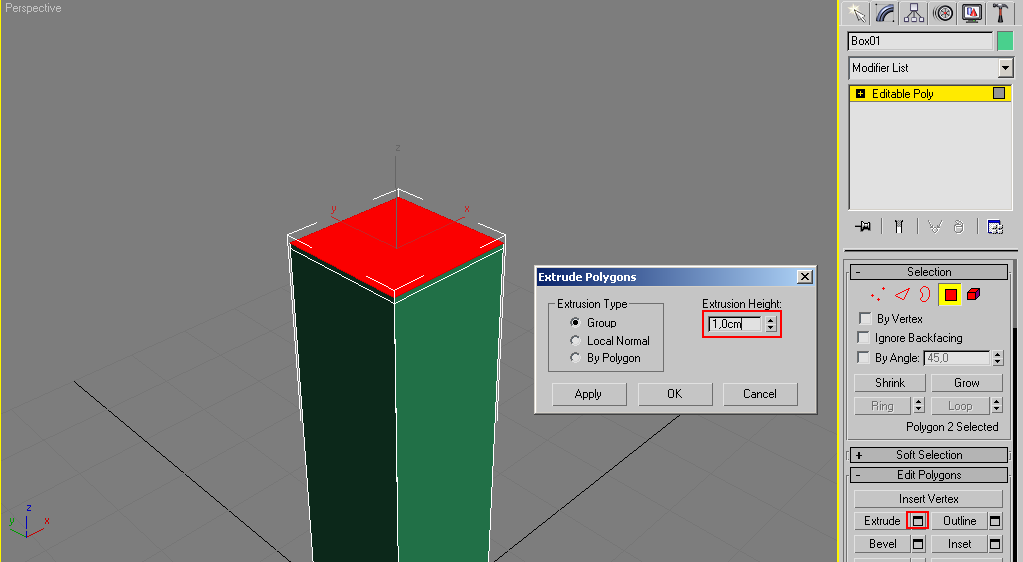

Перейдем на уровень редактирования полигонов, выделим верхний полигон и выдавим его на 1 см (Extrude).

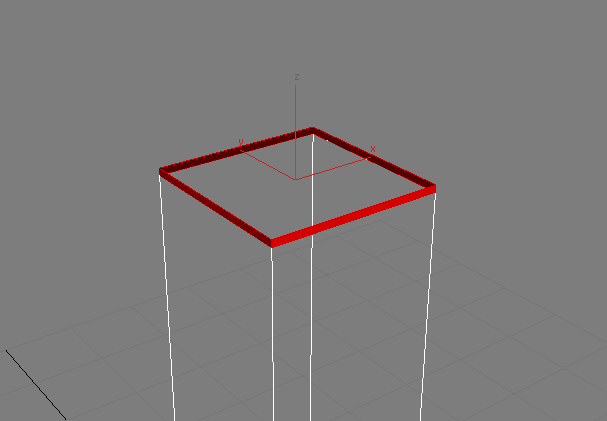

Выделим 4 полигона по периметру и ...

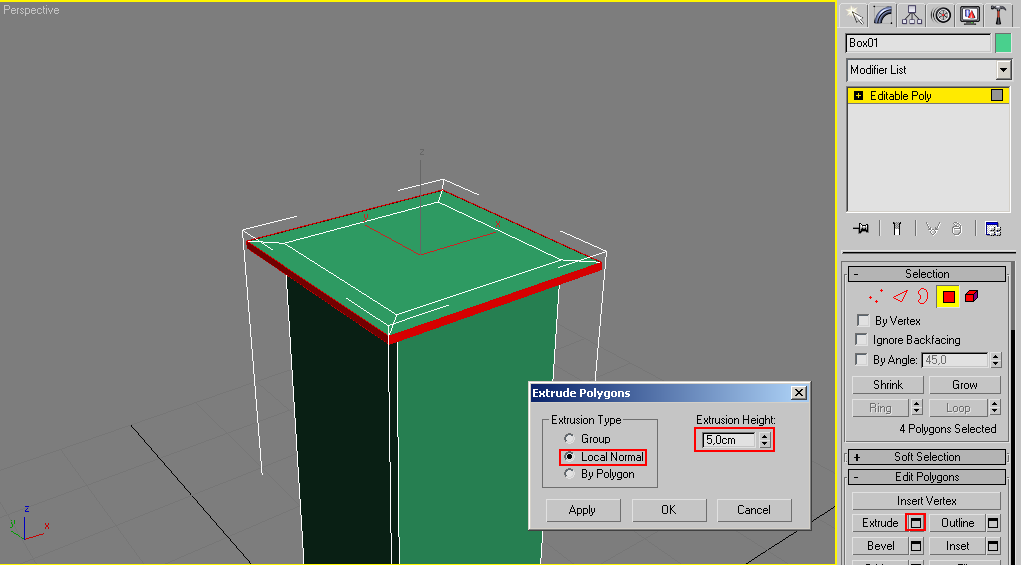

выдавим их на 5 см, при этом Тип выдавливания выставим как Local Normal.

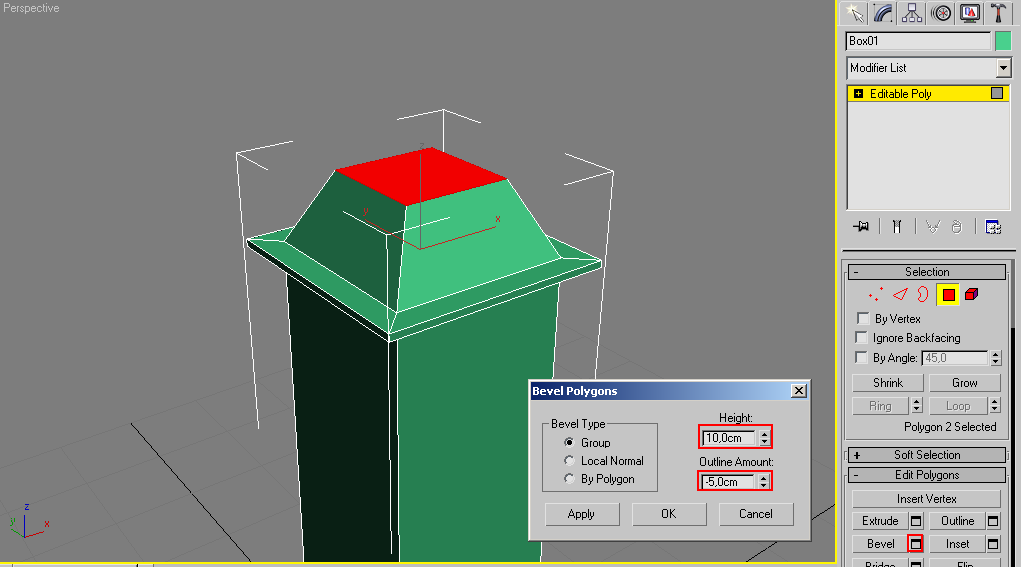

Верхний полигон выдавим с использованием Bevel на высоту 10 см и сужением -5 см.

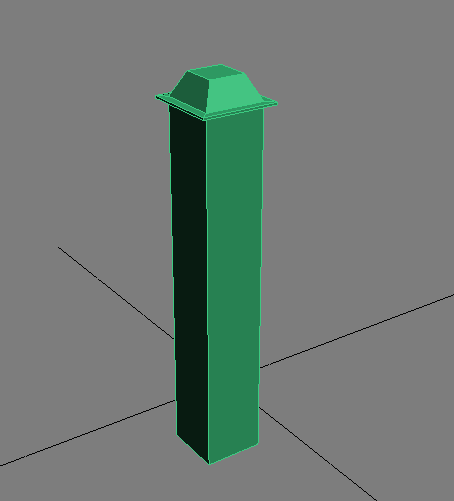

Столб готов.

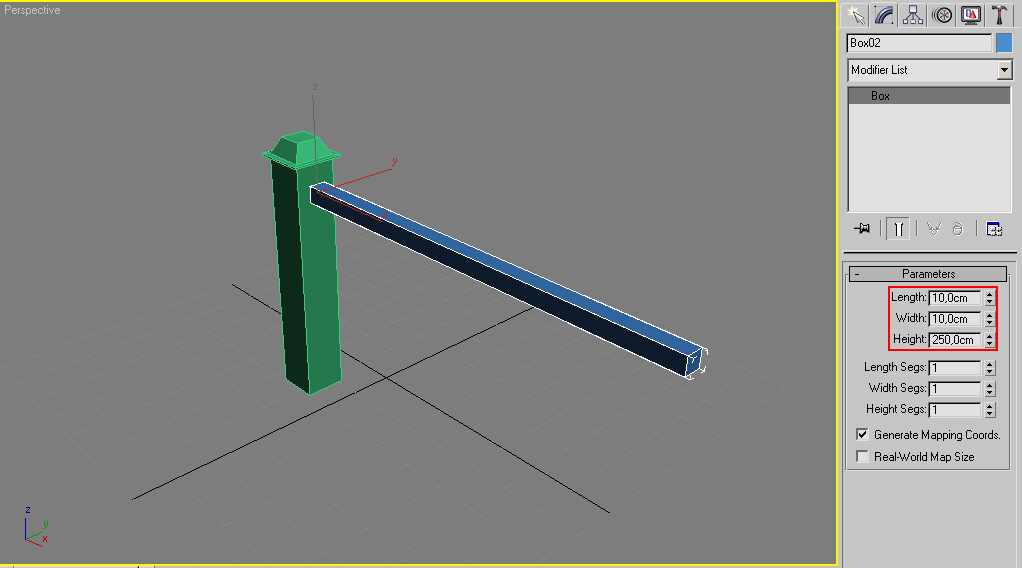

Создаем еще один Box, при его размещении используем функцию AutoGrid.

Она позволяет в качестве основания для Box использовать другой объект. Размеры зададим 10 х 10 х 250 см.

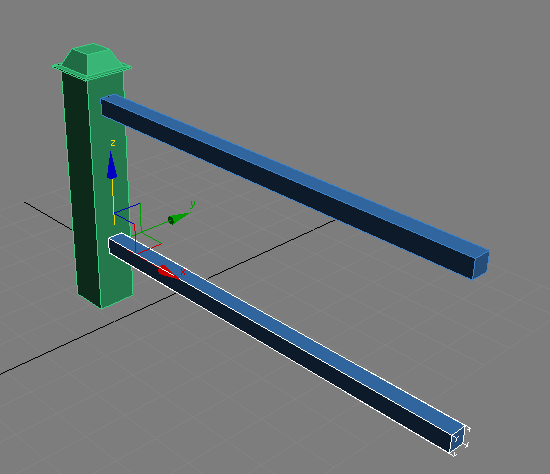

Скопируем Box и переместим его вниз.

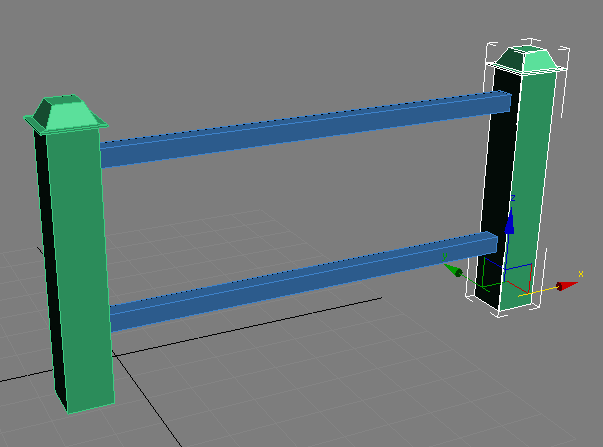

Скопируем столб.

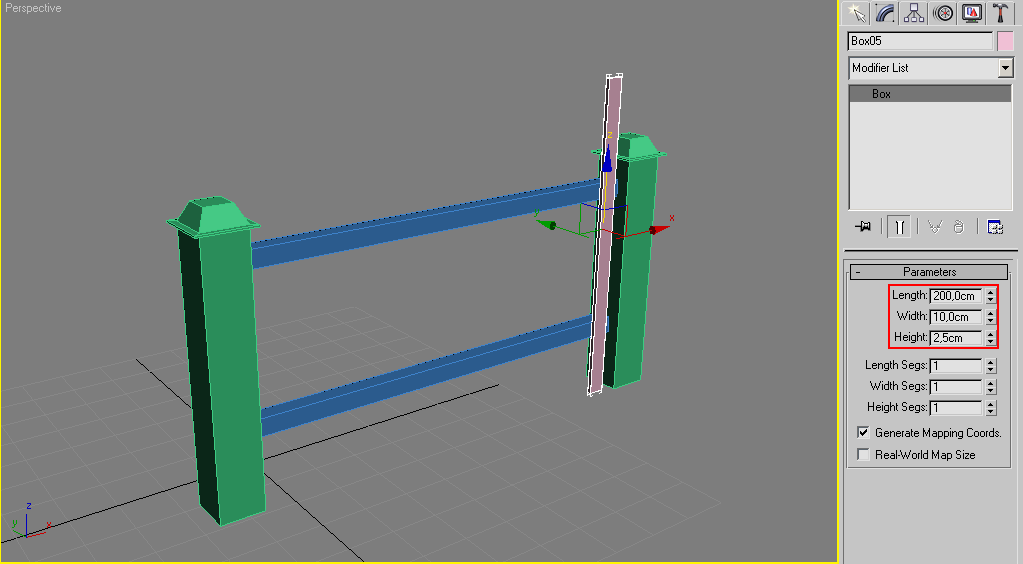

Создадим доску в виде Box, также используем AutoGrid.

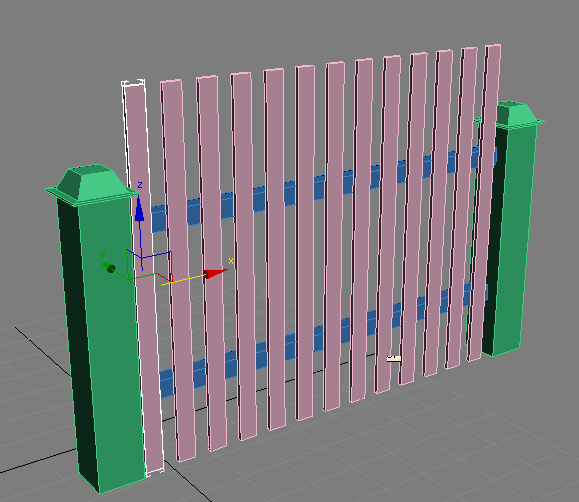

Копируем доску, для этого перемещаем ее по оси Х с зажатой клавишей Shift. Число копий установим 12.

Теперь нужно сделать красивый верх забора. Создадим сплайн Circle (Окружность).

Размещаем окружность так, чтобы она пересекла доски забора по дуге.

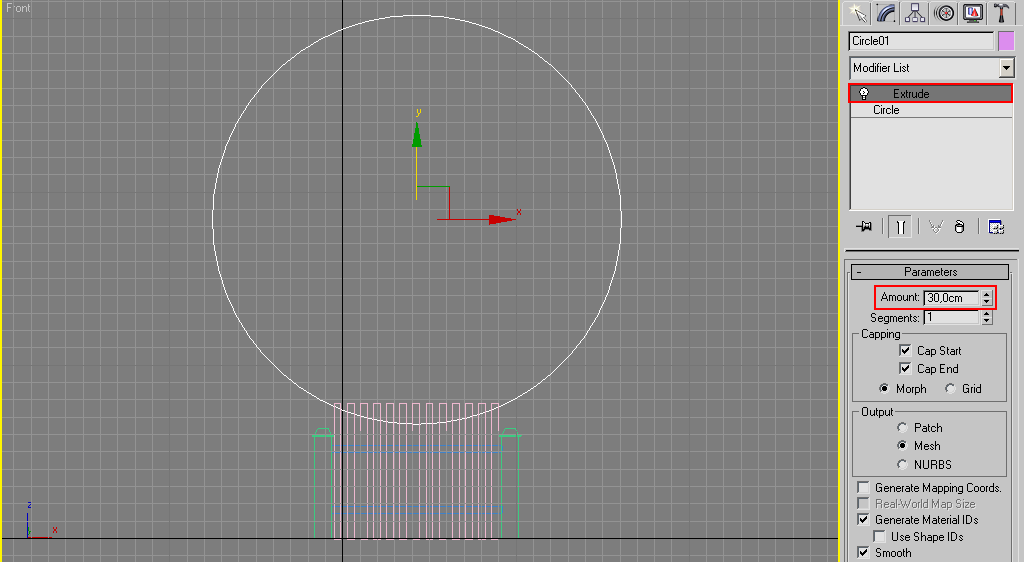

К окружности применяем модификатор Extrude на 30 см.

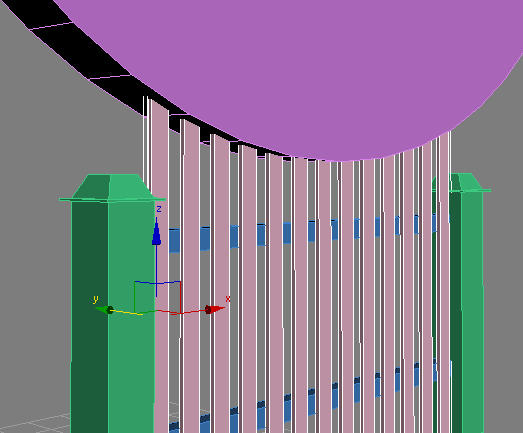

Размещаем полученный цилиндр так, чтобы он пересекал доски забора.

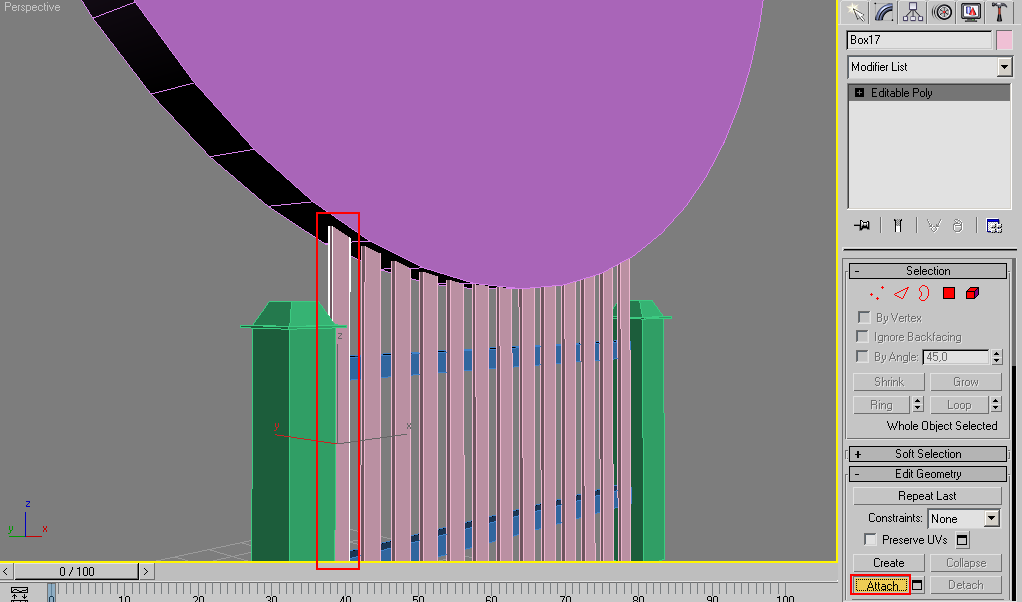

Теперь выделим одну доску, нажмем Attach (присоединить) и поочередно выделим все остальные доски.

Все доски стали единым объектом.

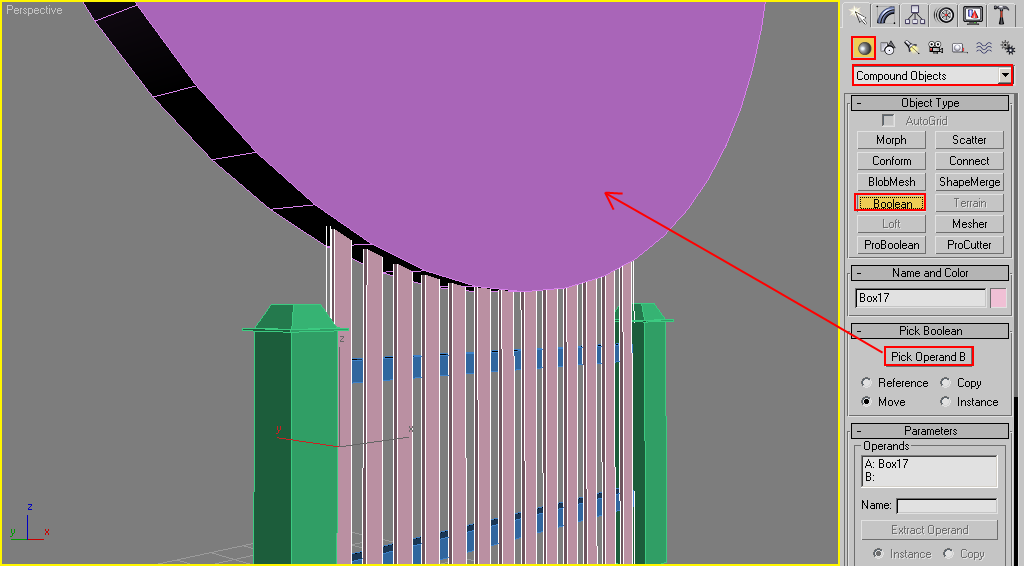

Выделяем доски, переходим в Create -> Geometry -> Compound Objects -> Boolean. Нажимаем Pick Operand B и выделяем выдавленную окружность.

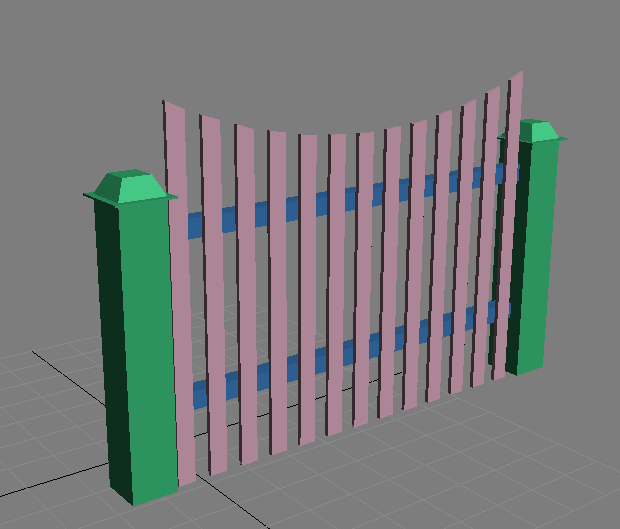

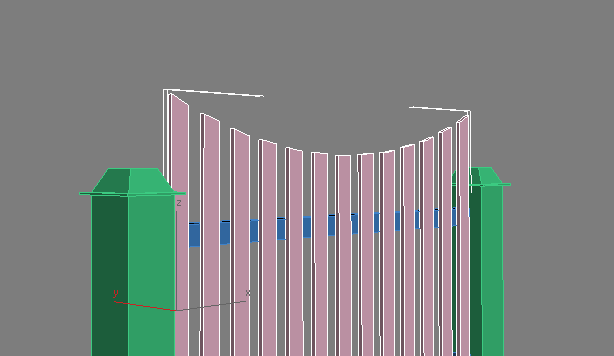

Из досок произойдет вычитание выдавленной окружности, в результате получается забор с вырезом.

Забор готов. Осталось добавить окружение.
