Как смоделировать вентиляционную решетку

Часто проскакивают вопросы, как смоделировать вентиляционную решетку. Ну что ж, смоделируем ее. Легче всего сделать ее из примитива Plane.

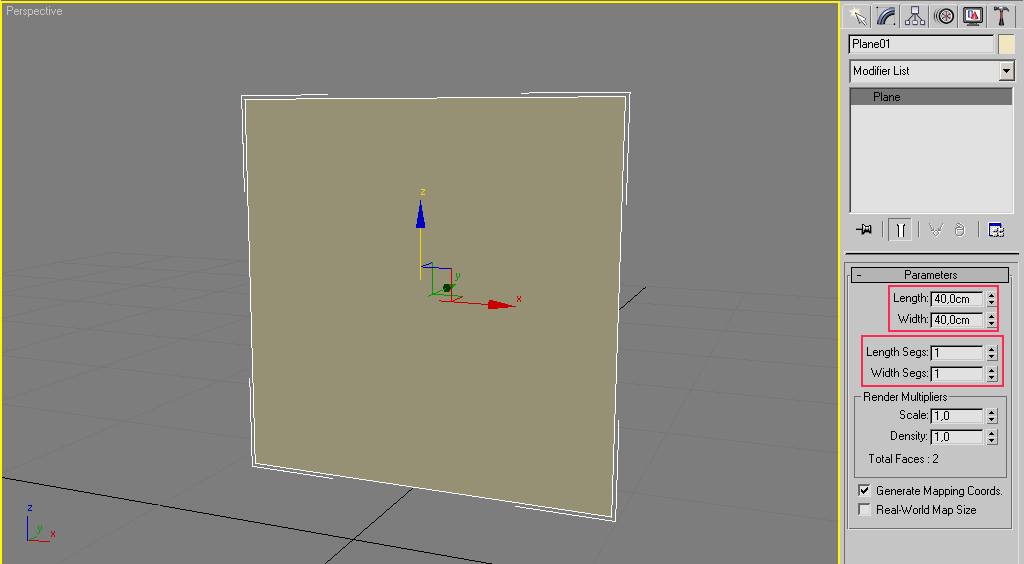

Размерность установим 40 на 40 см, число сегментов 1 х 1.

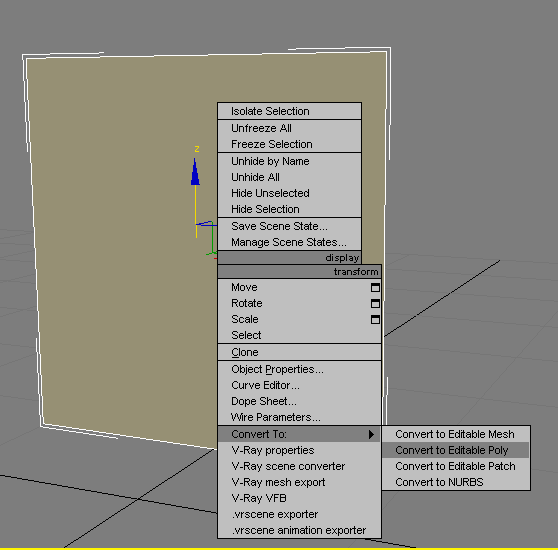

Конвертируем в Editable Poly.

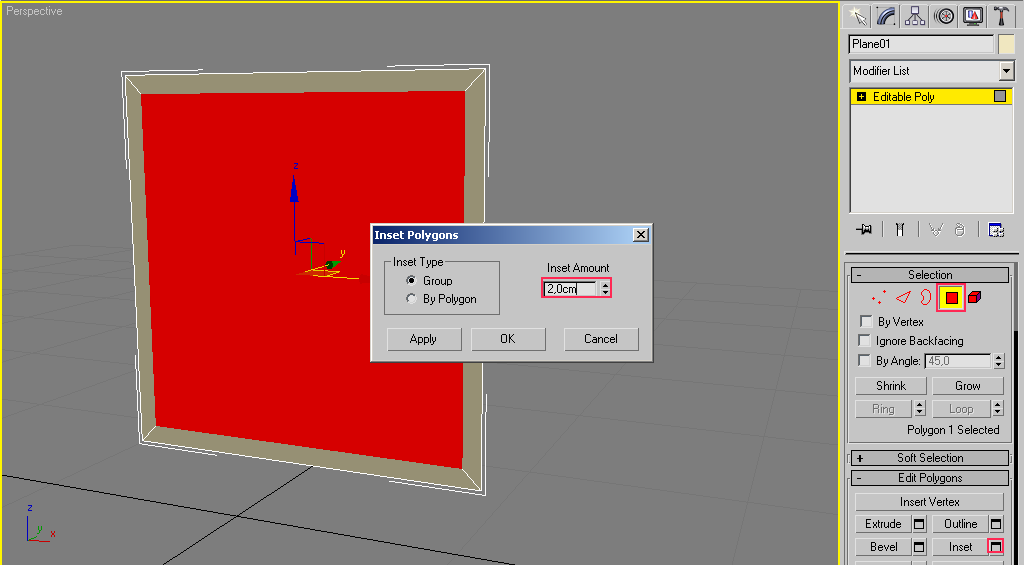

Переходим на уровень редактирования полигонов, выделяем единственный полигон, применяем Insert (Вставка) с величиной вставки 2 см.

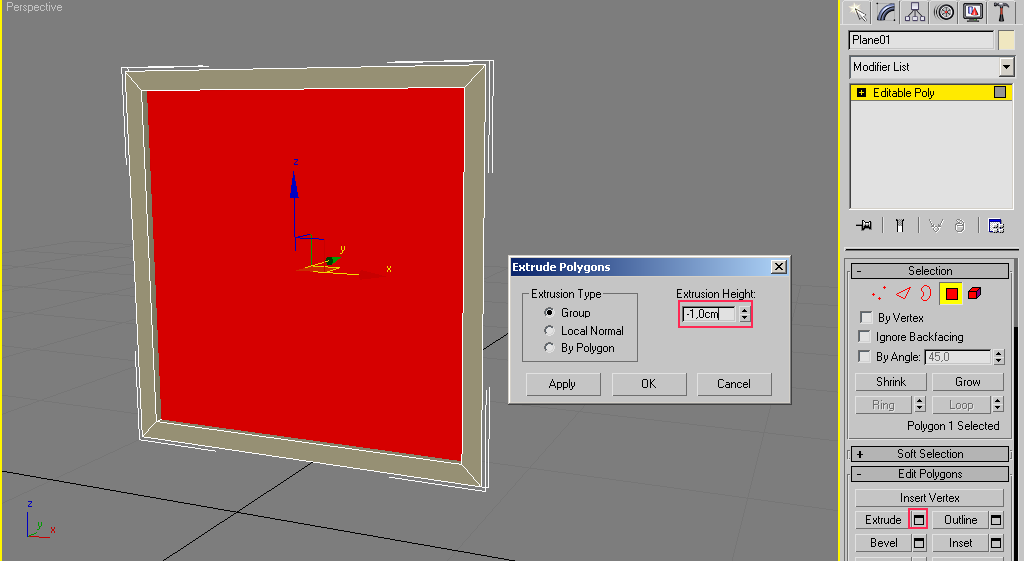

Затем используем Extrude (Выдавливание) на -1 см.

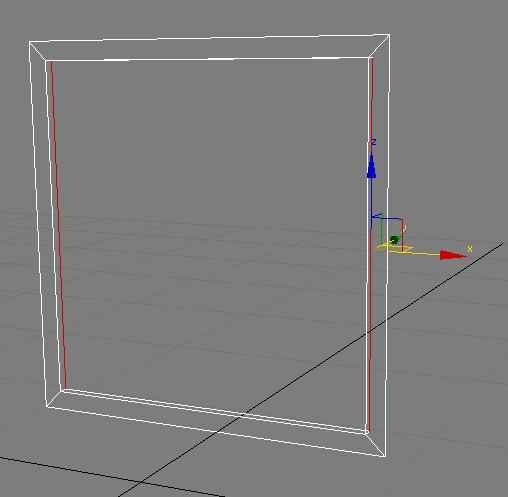

Переходим на уровень редактирования ребер, выделяем 2 вертикальных ребра как на рисунке.

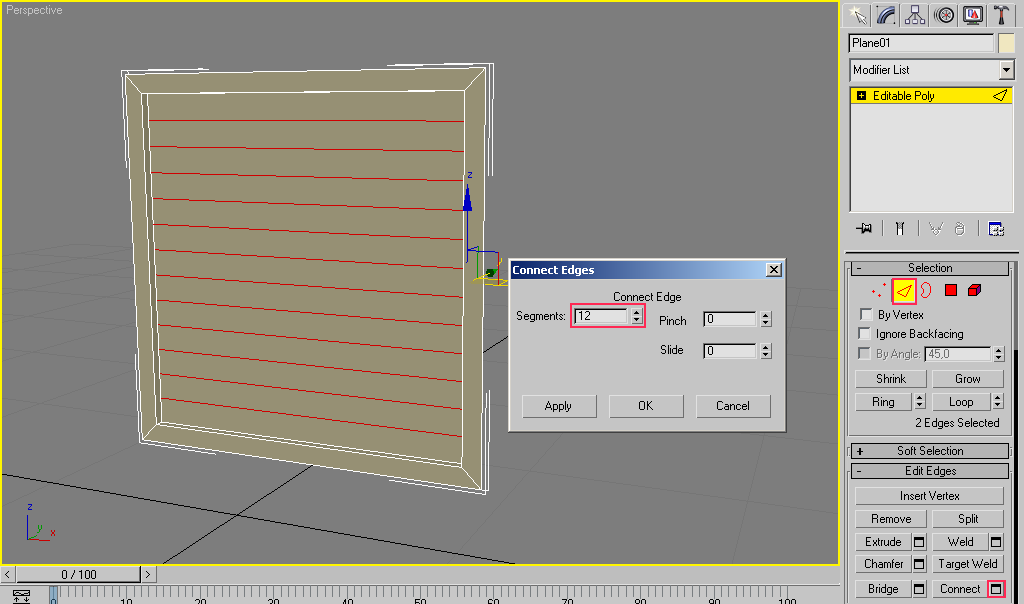

К ним применяем Connect (Соединить), число ребер зададим 12.

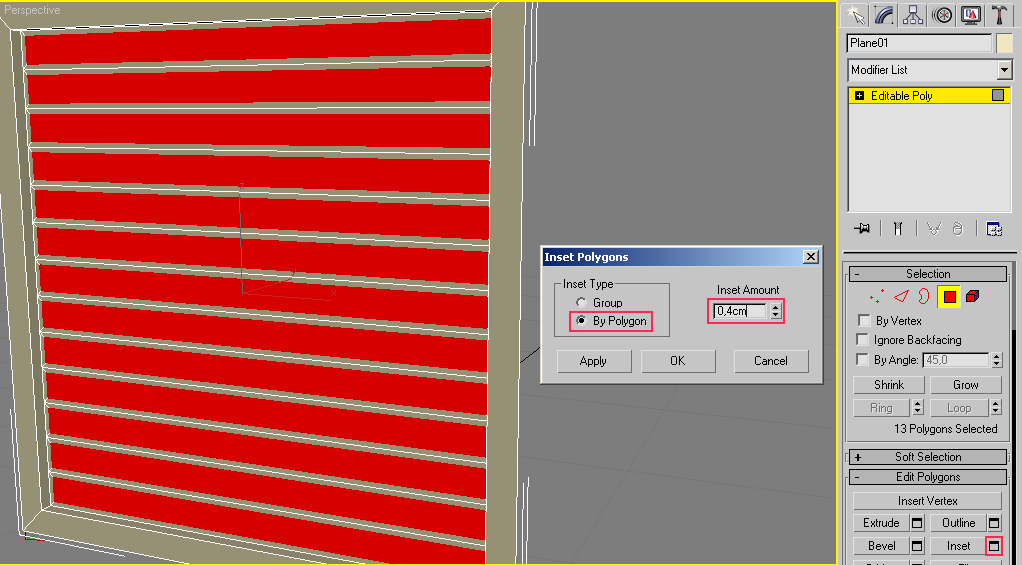

Далее выделим полигоны в задней части, применим к ним Insert на 0,4 см, но тип вставки By Polygon (отдельно каждый полигон).

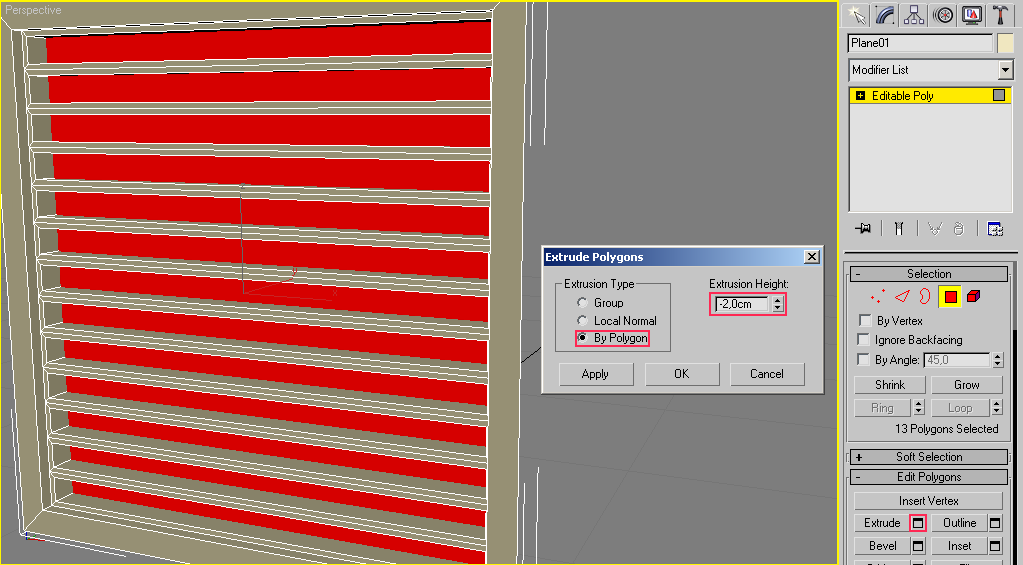

Следом Extrude на -2 см, тоже с типом выдавливания By Polygon.

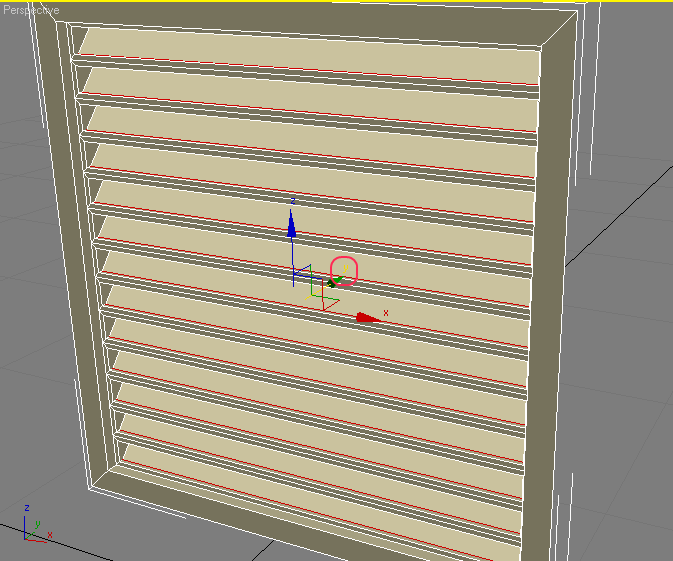

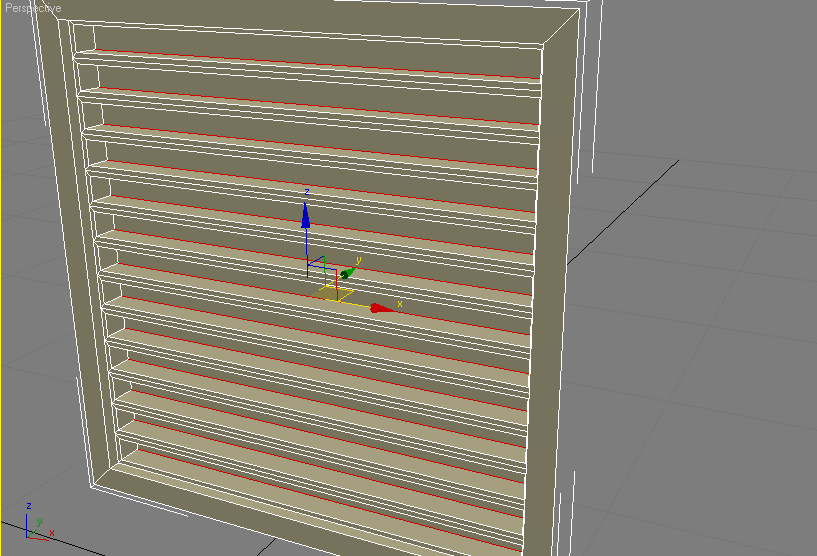

Теперь на уровне редактирования ребер выделим ребра как на рисунке ниже.

Переместим их по оси Y по направлению "на нас".

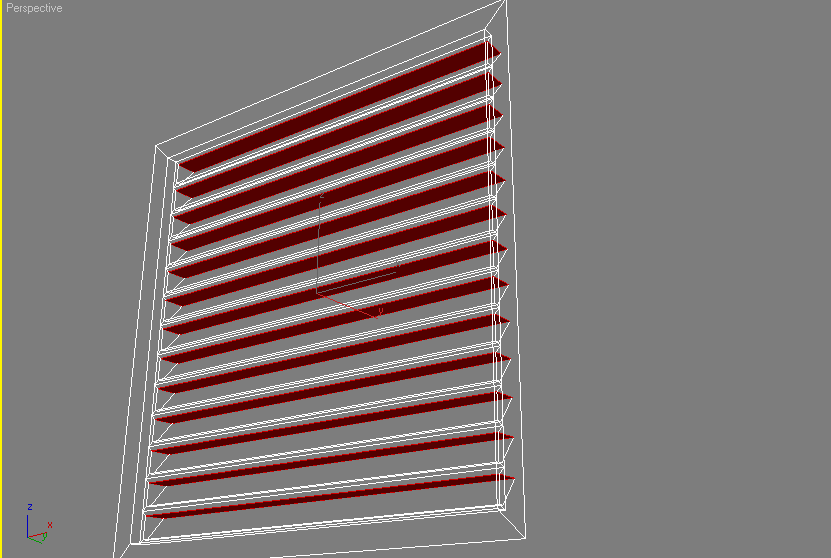

Последний штрих - выделим полигоны, как показано на рисунке, и удалим их (Delete).

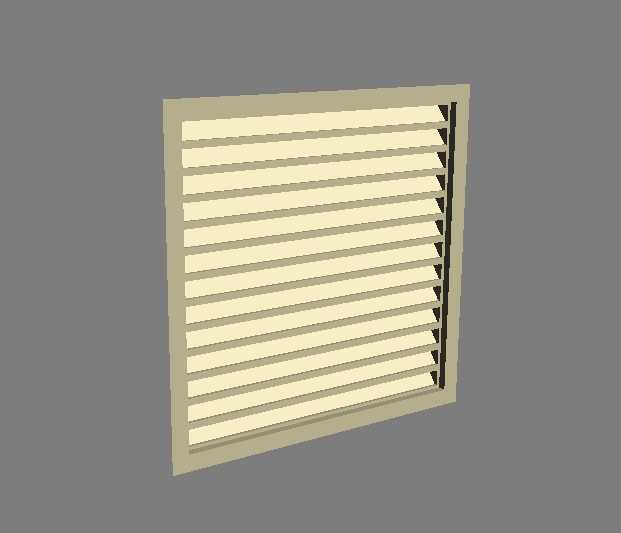

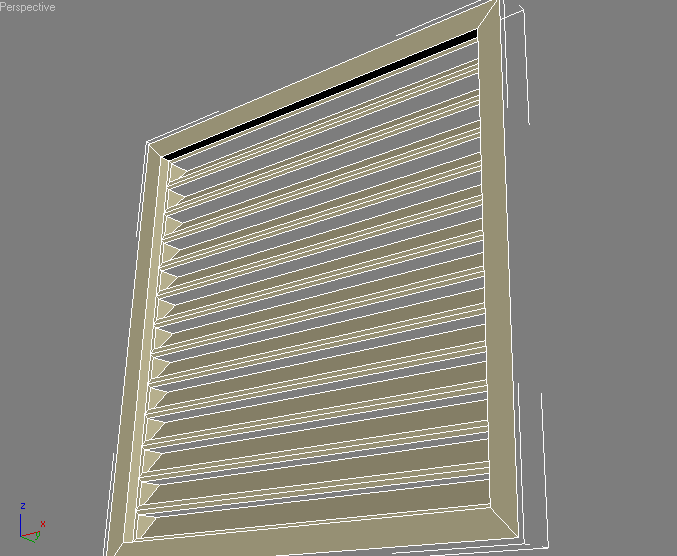

Готово! Можно добавить модификатор Shell для придания толщины решетке.
