Как создать забор 2 - сетка рабица

Вот в одном из прошлых уроков показано как сделать сетчатый забор, но сетка там смоделирована не реалистично. Исправим это в данном уроке.

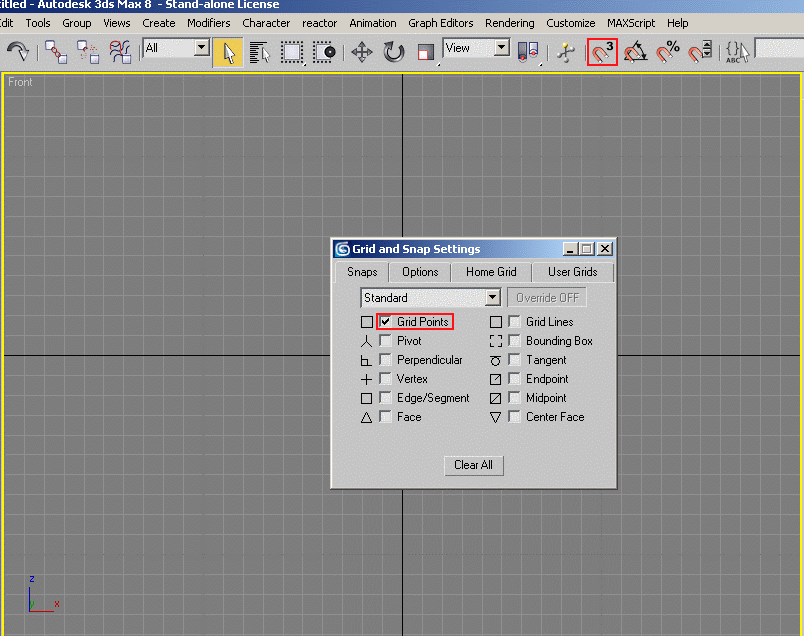

Сначала нажмите правой кнопкой мыши по Snaps Toggle и в окне Grid and Snap Settings включите привязку Grid Points (точки сетки). Закройте окно и нажмите левой кнопкой мыши по Snaps Toggle, она станет желтой, т.е. привязки будут включены. Если на этой кнопке цифра 2 или 2,5, то просто нажмите на Snaps Toggle левой кнопкой мыши и 1-2 с подождите, появятся вертикальный ряд кнопок, выберите из них ту, что с цифрой 3.

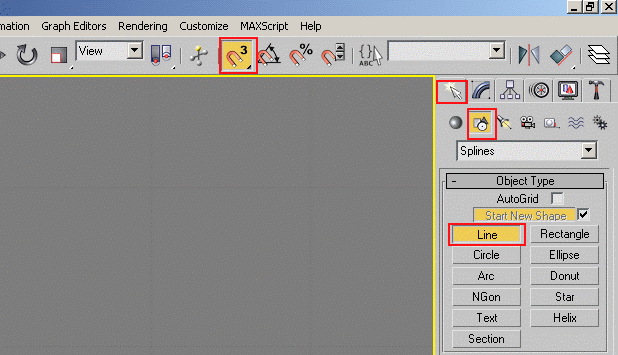

Перейдите на вид Front (клавиша F) и создайте объект Line (Линия): Create -> Shapes -> Line. При создании линии используйте привязки (синее перекрестие).

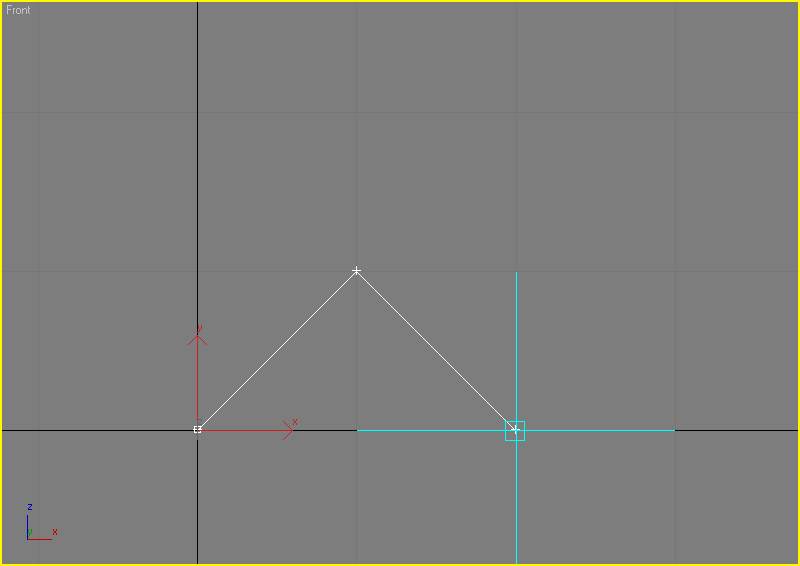

Точки линии разместите в узлах сетки.

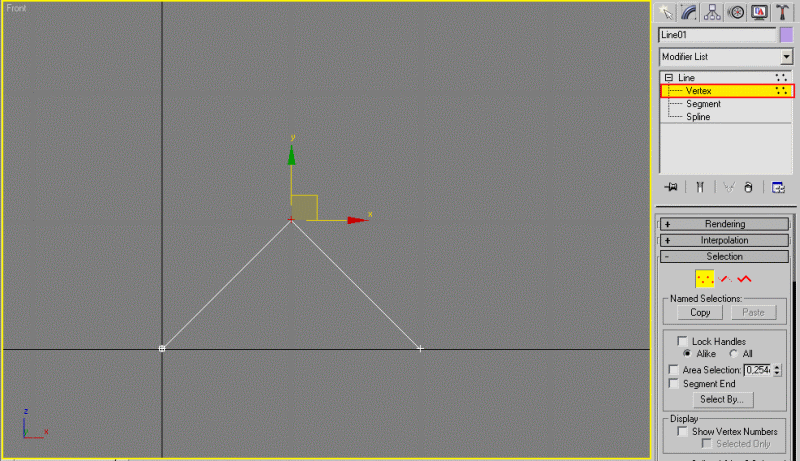

Перейдите в режим редактирования вершин на панели Modify, выдели верхнюю вершину.

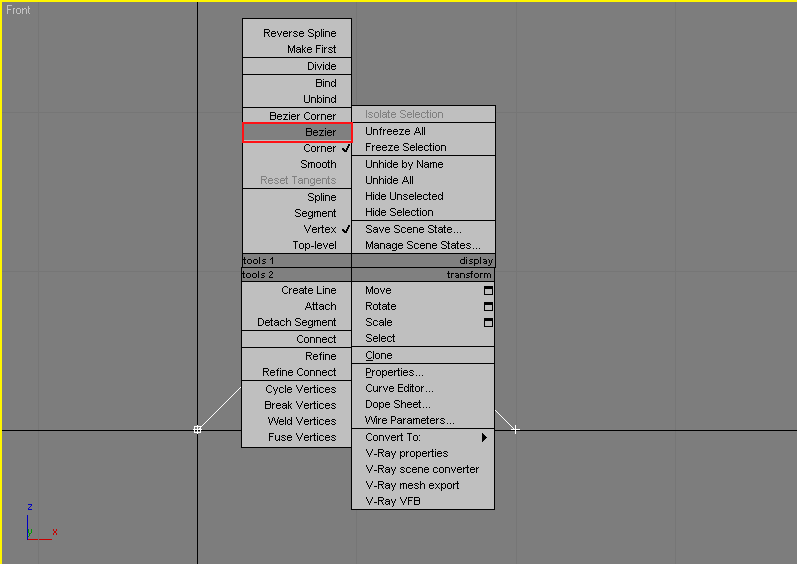

Нажмите по вершине правой кнопкой мыши, в появившемся меню выберите тип вершины Bezier (Безье).

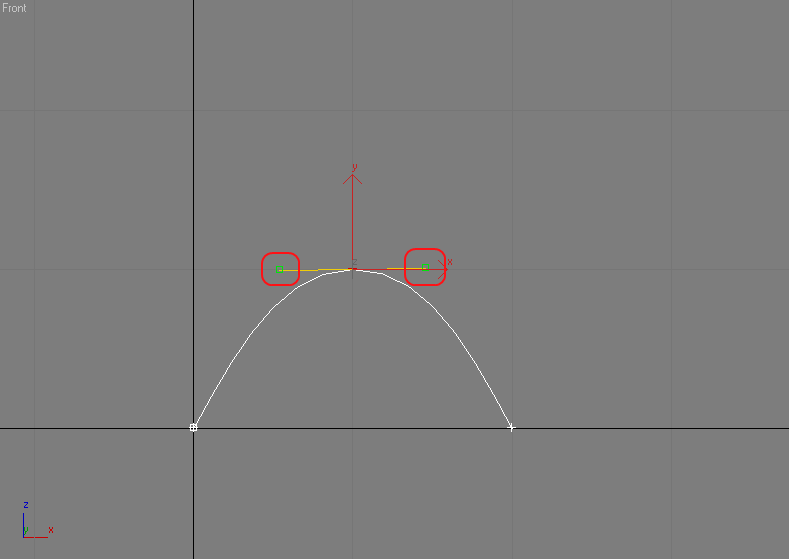

У вершины появятся два "усика", которые позволяют контролировать изгиб линии. Их можно перемещать для получения нужной формы. Сделайте их длину как показано ниже.

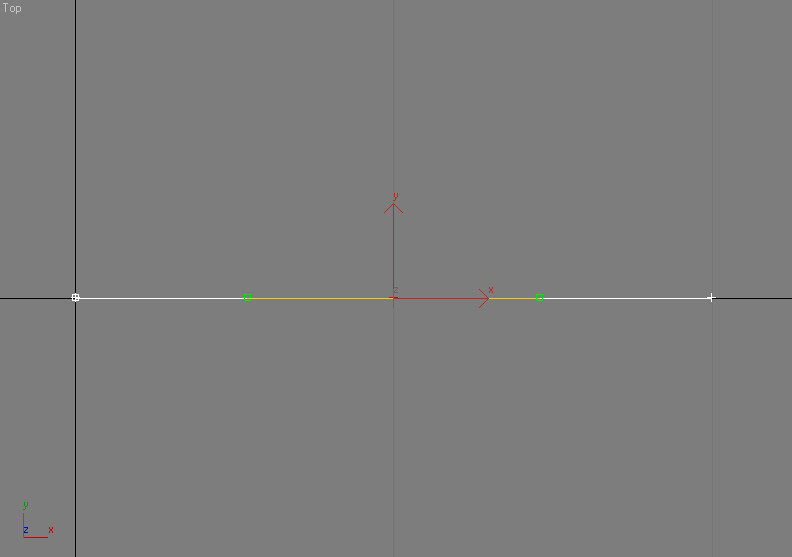

Перейдите на вид Top (сверху).

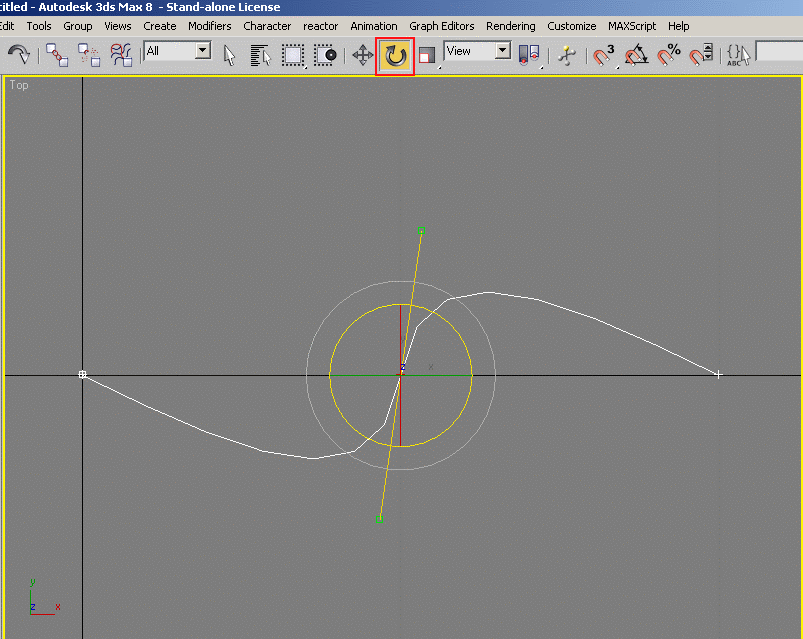

Выделите центральную вершину и поверните ее направляющие против часовой стрелки почти на 90 градусов.

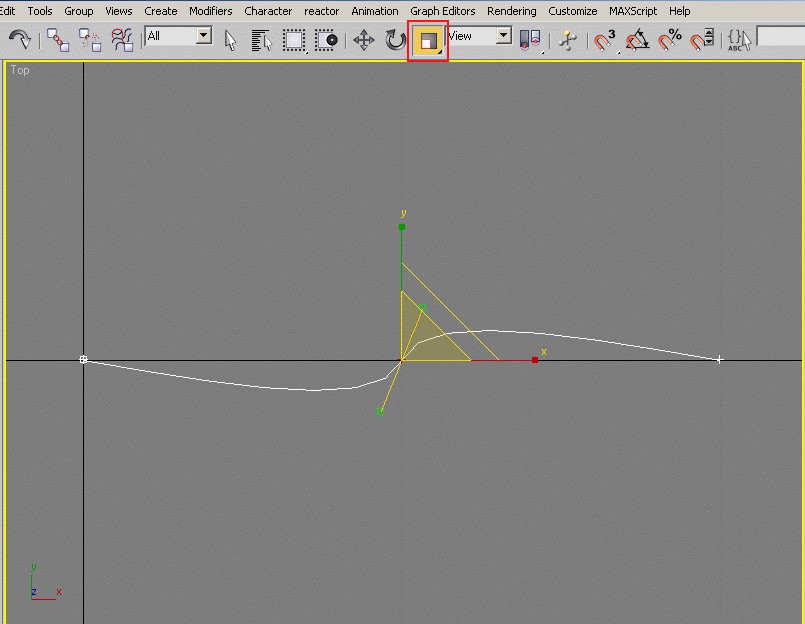

Далее на том же виде отмасштабируйте по оси Y.

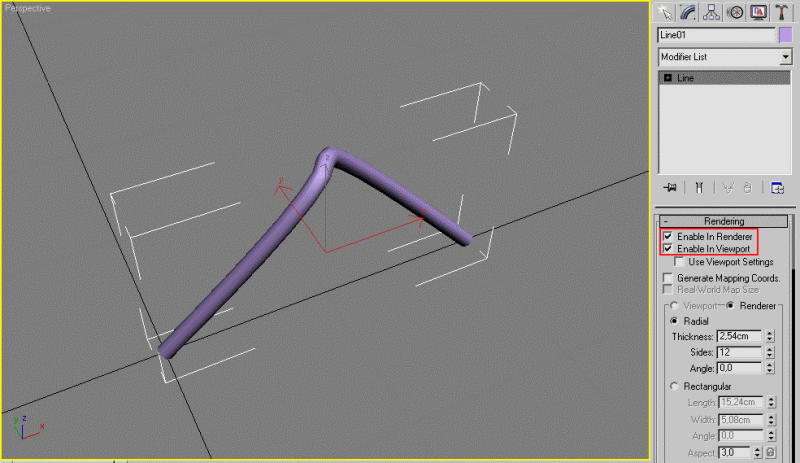

Выйдите из режима редактирования вершин, в свитке Rendering поставьте галочки напротив Enable In Viewport и Enable In Renderer. Получится вот такая вот загогулина на виде Perspective.

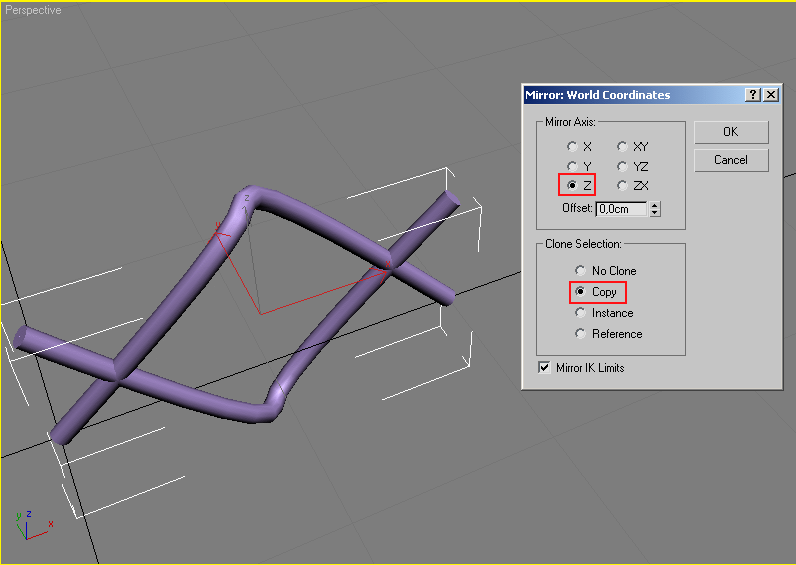

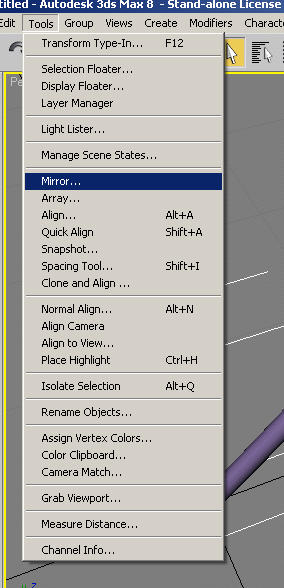

Выделите ее примените инструмент Mirror.

Ось для создания копии выберите Z, а тип клона - копия.

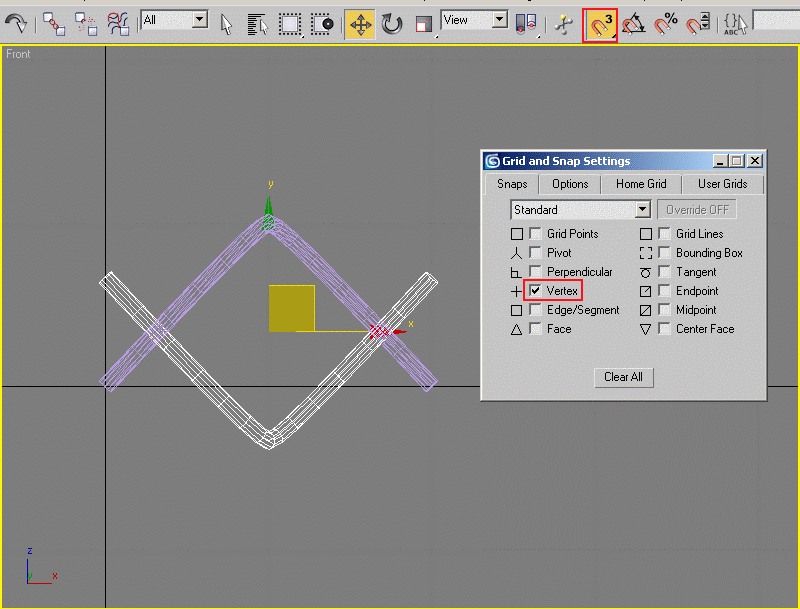

Зайдите снова в настройки привязок, включите привязки к вершинам. Не забудьте включить сам режим привязок.

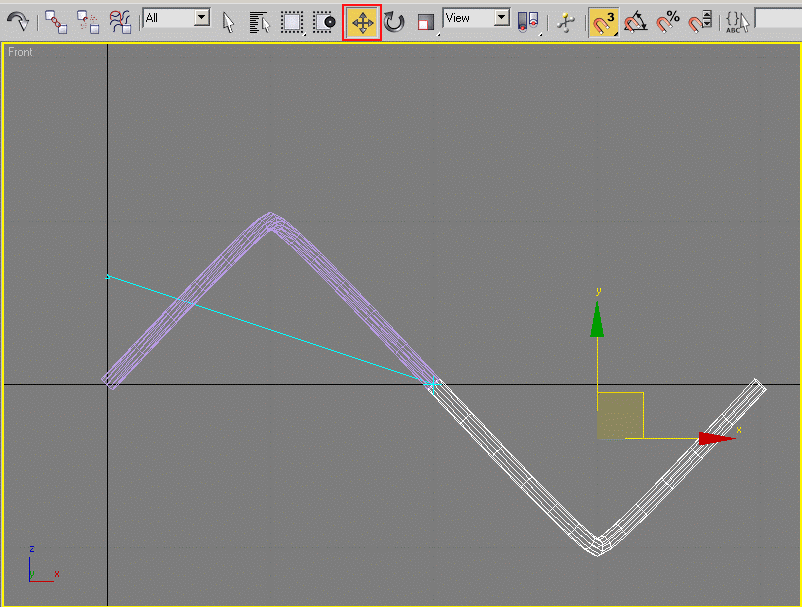

Скопируйте линию, переместив с зажатым  Shift ее левый конец к правому. Число копий поставьте 1.

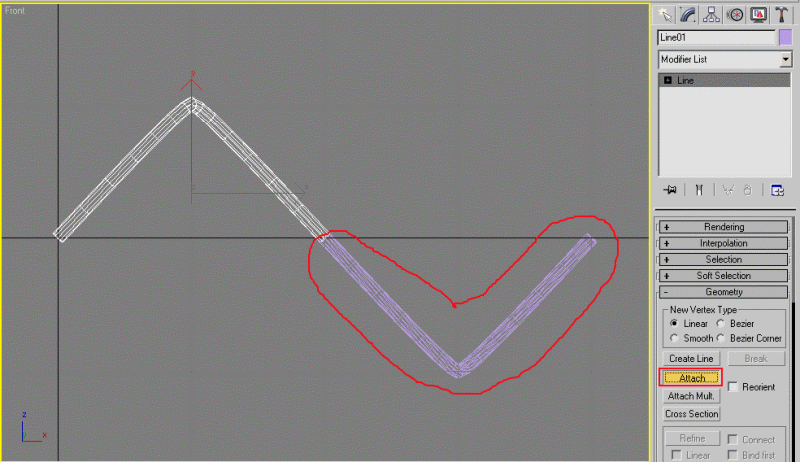

Выделите исходную линию, в свитке Geometry нажмите Attach и выделите копию.

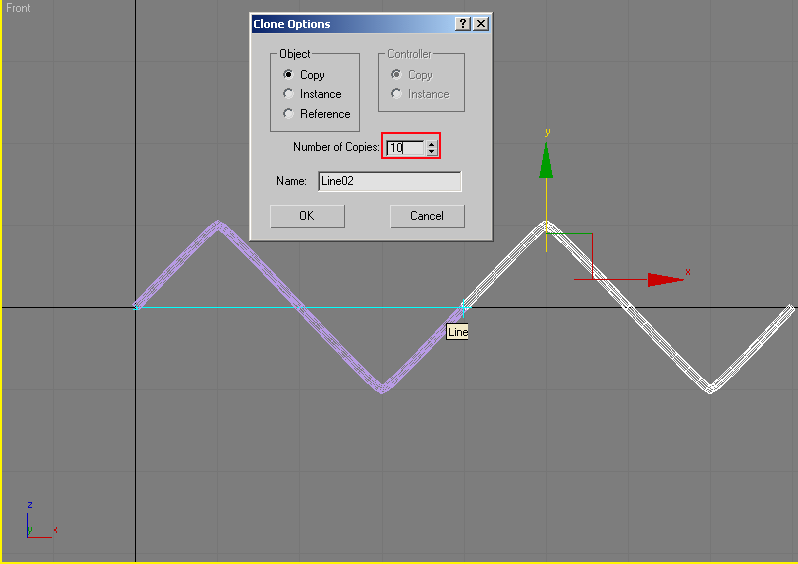

Используя привязки скопируйте получившийся сегмент с зажатым Shift, число копий поставьте 10.

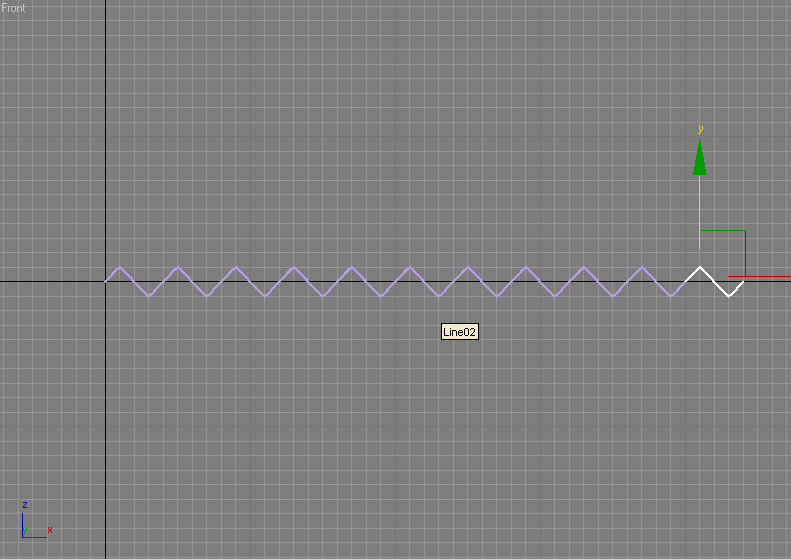

Должно получиться как на рисунке ниже.

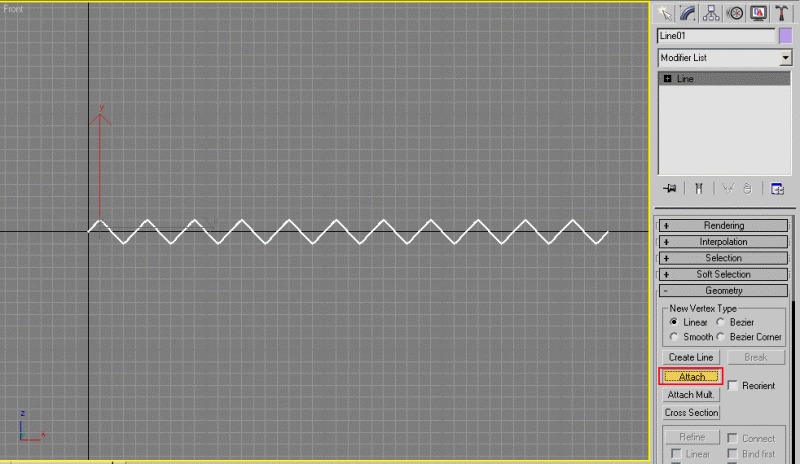

Используйте Attach и присоедините все вновь созданные копии.

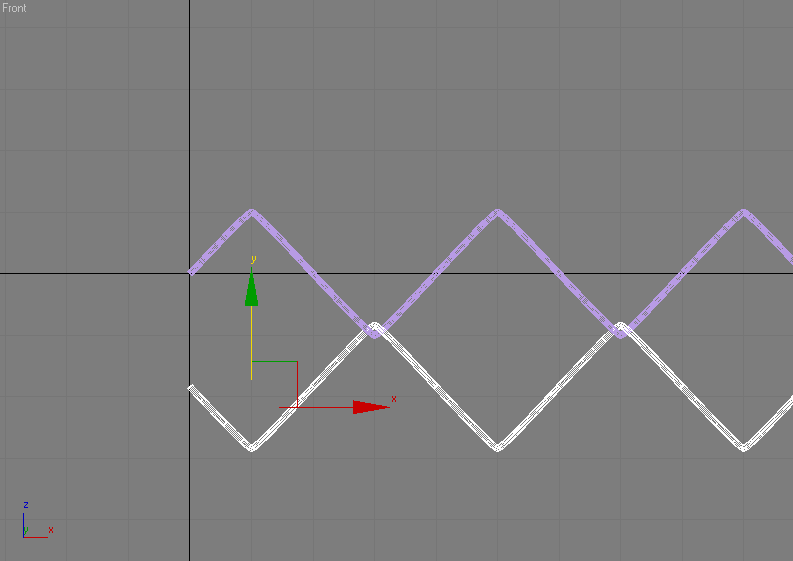

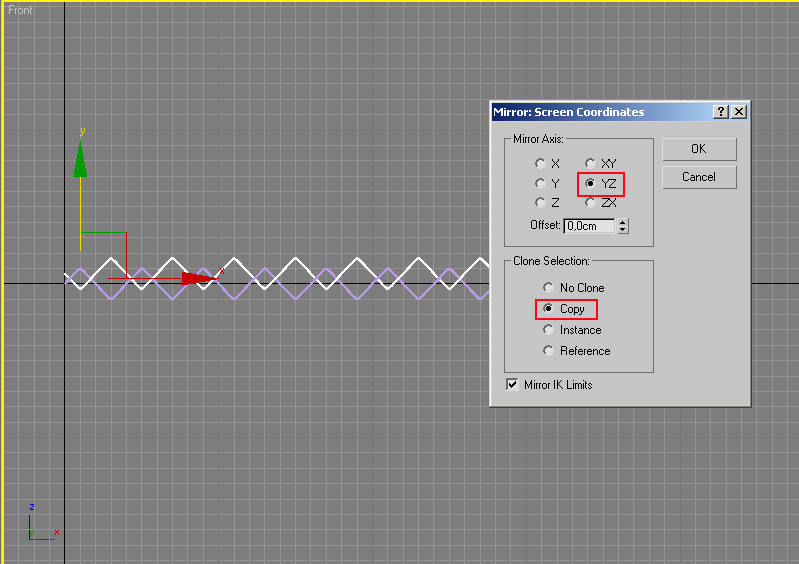

К полученной цепочке примените Mirror. Настройки показаны ниже.

Разместите копию так, чтобы получилось зацепление.

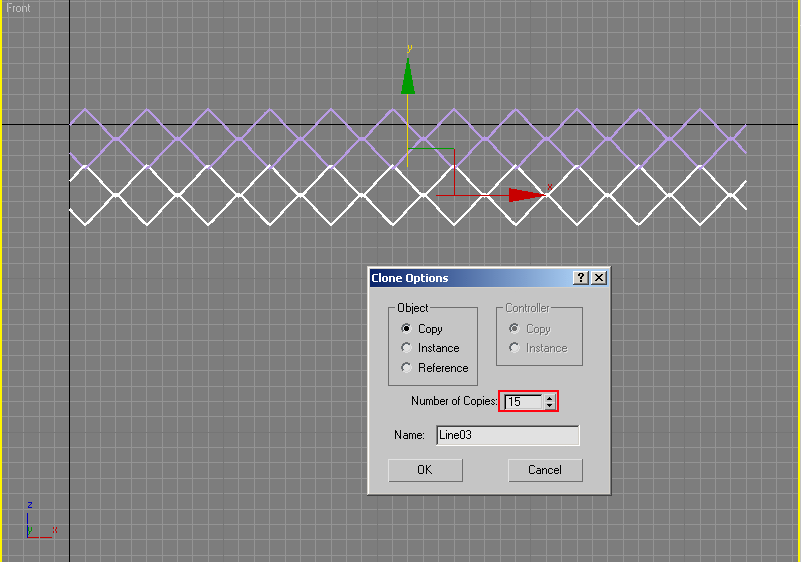

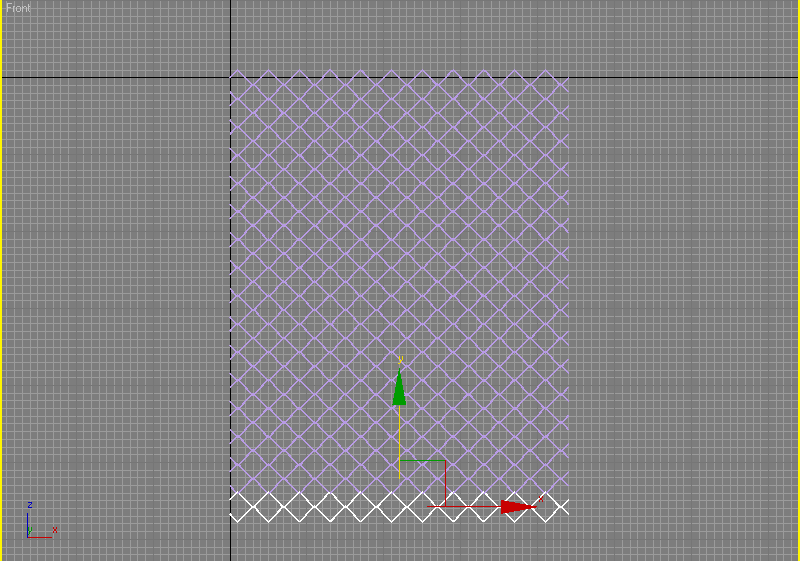

Полученный ряд скопируйте с использованием Shift-а по вертикали, число копий поставьте 15.

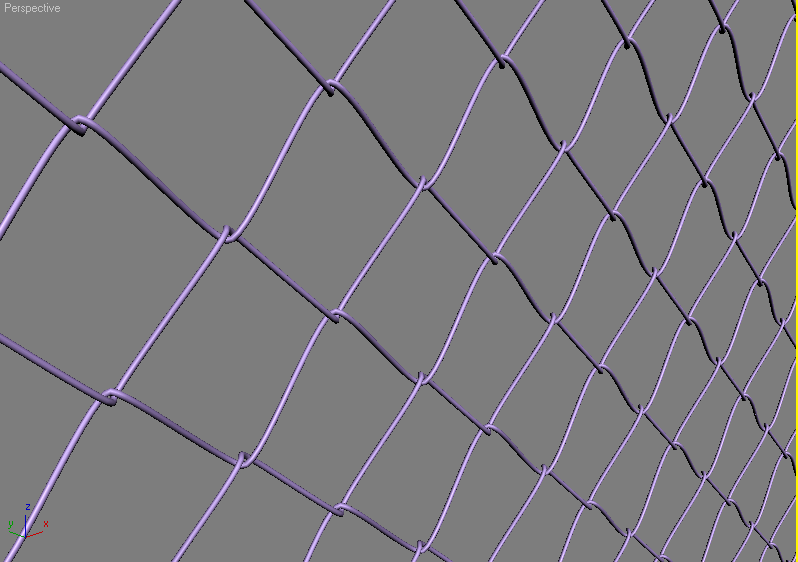

Вот и готово, получилась реалистичная сетка для забора.

Скачать max файл с готовой сеткой можно  отсюда.
