Моделирование автомобиля MINI. Часть 10 - Финальные детали корпуса

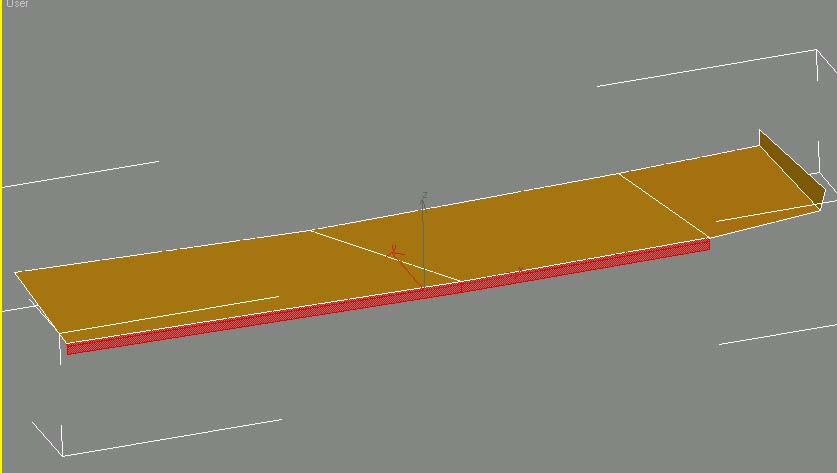

Начнем с последней части, которую мы отделили. Удаляем полигоны с передней части:

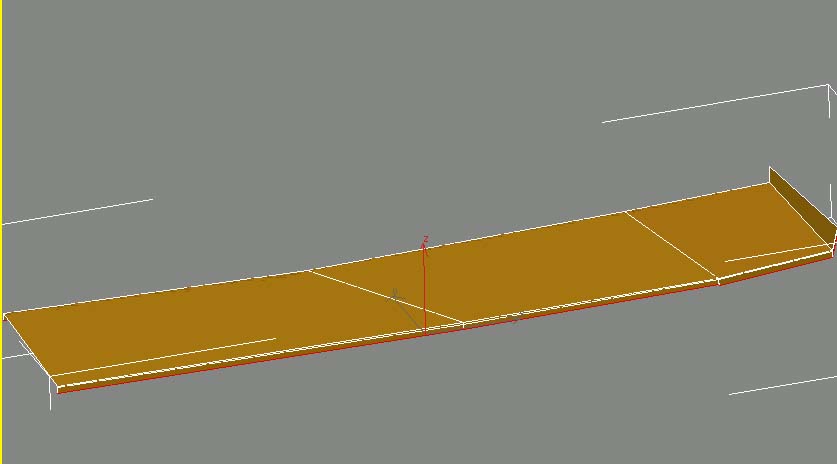

Выделяем границу и выдавливаем ее 2 раза:

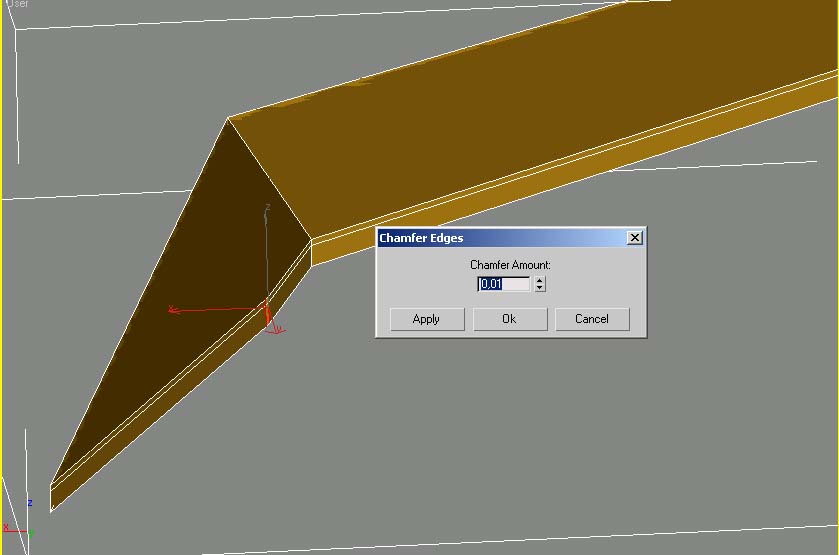

Нам требуется сделать фаску на одном из углов чтобы получить такую же геометрию как у корпуса:

Если добавим модификатор Symmetry к этой части, результат будет как на рисунке:

Передняя часть

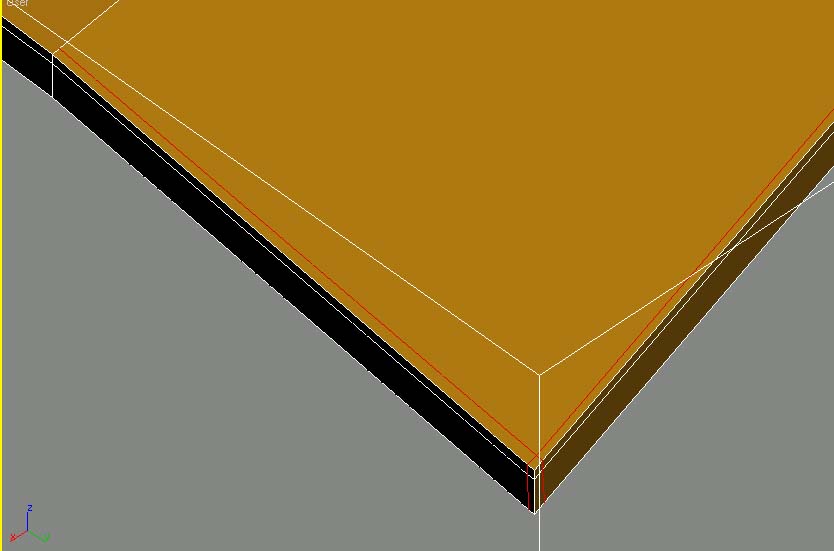

Выделяем ребра как на рисунке и выдавливаем их 2 раза по оси Z:

Выделяем оставшиеся другие ребра и делаем то же самое, но по оси Y:

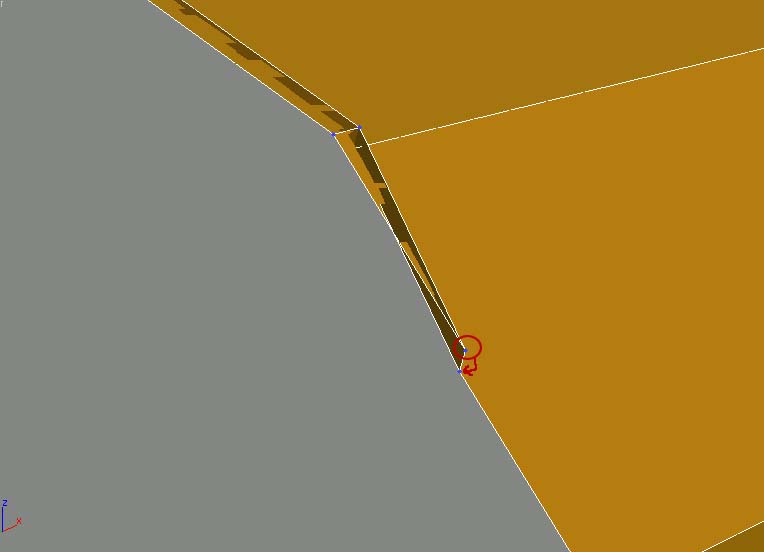

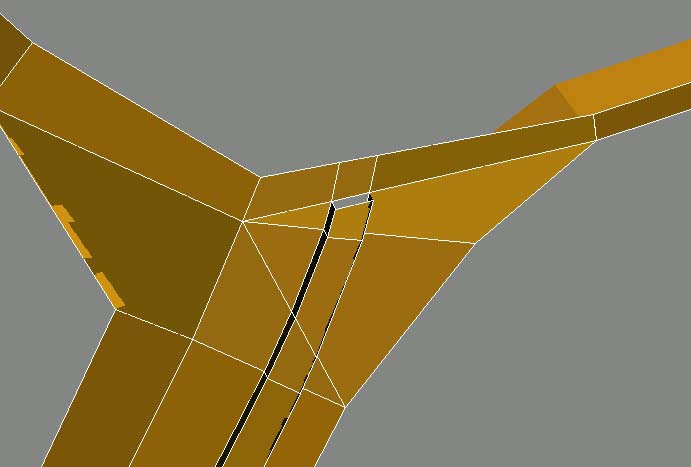

Помним, что нам следует сваривать вершины в зонах стыковки выдавленных ребер:

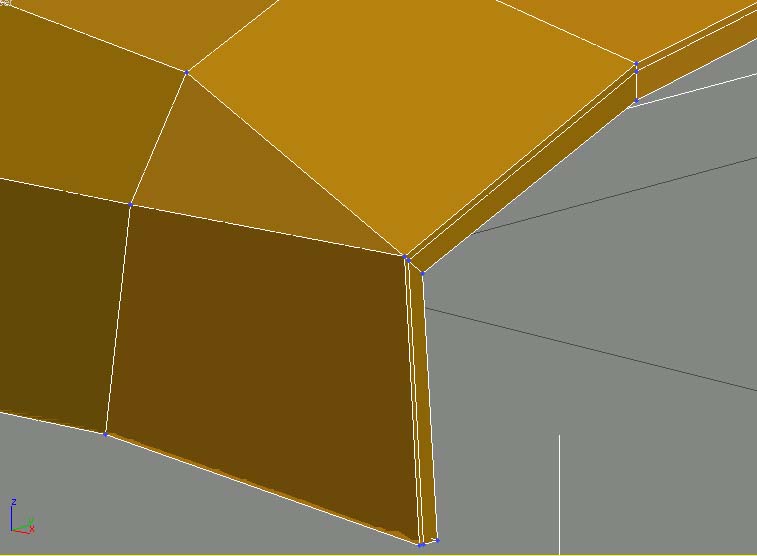

Для получения сглаженного угла сделаем 2 новых разреза:

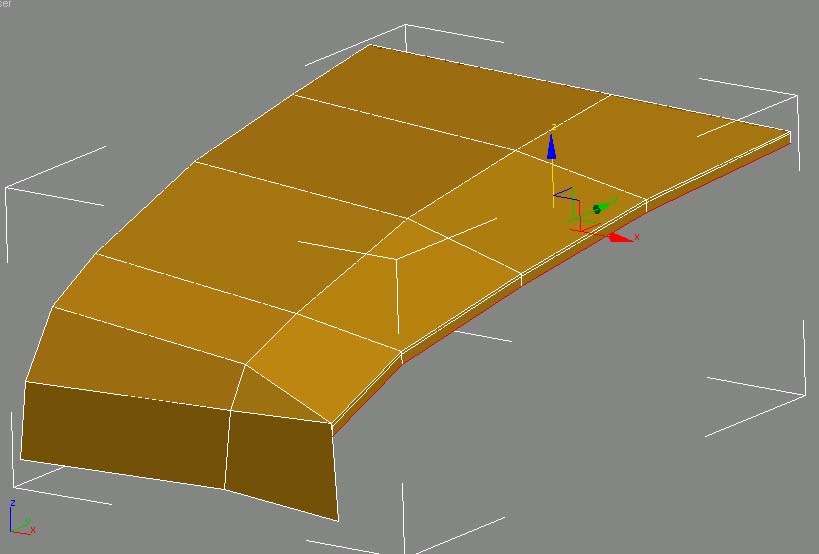

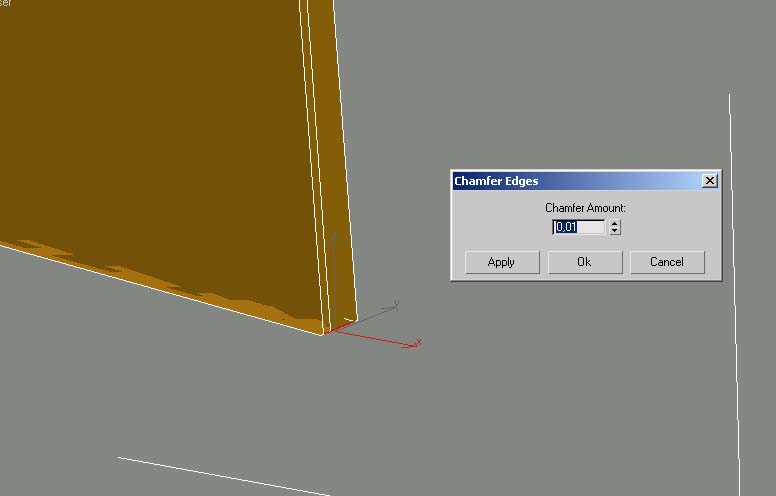

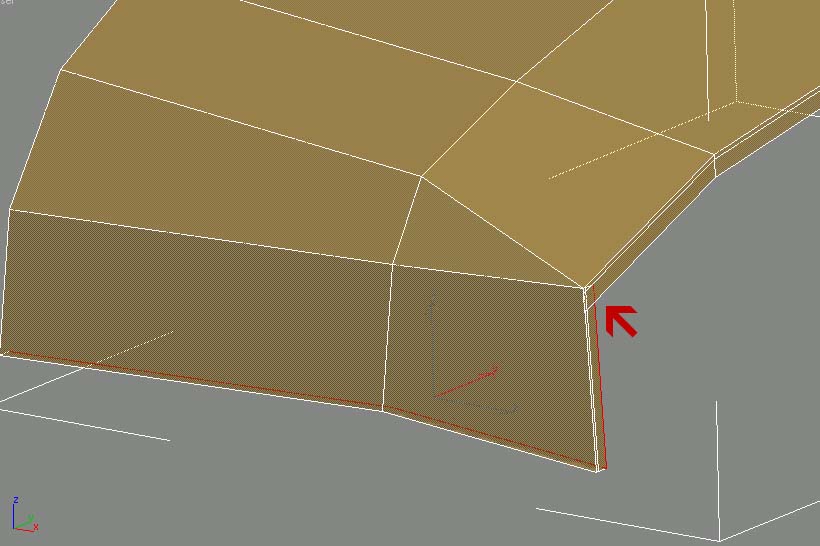

К нижнему углу применяем Chamfer и все. Мы также можем применить метод, который применяли раньше: сделать пару новых разрезов:

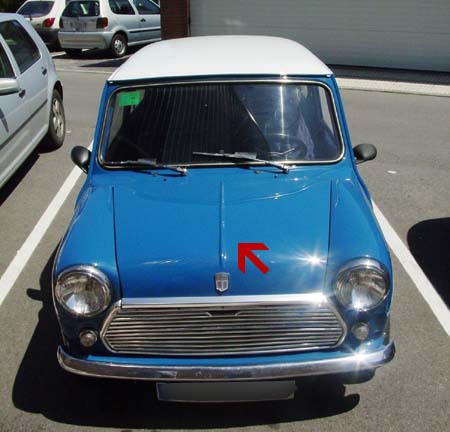

Если мы посмотрим на чертежи, мы можем увидеть маленький выступ посередине капота. Это фото машины моего друга, неплохая, а?)

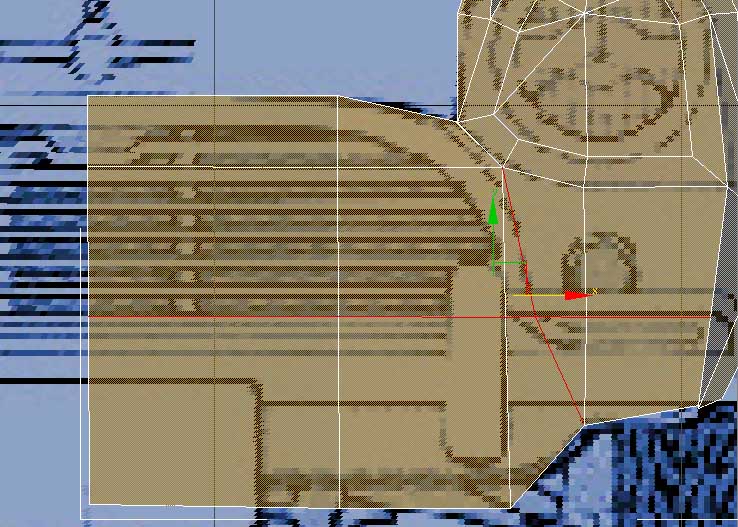

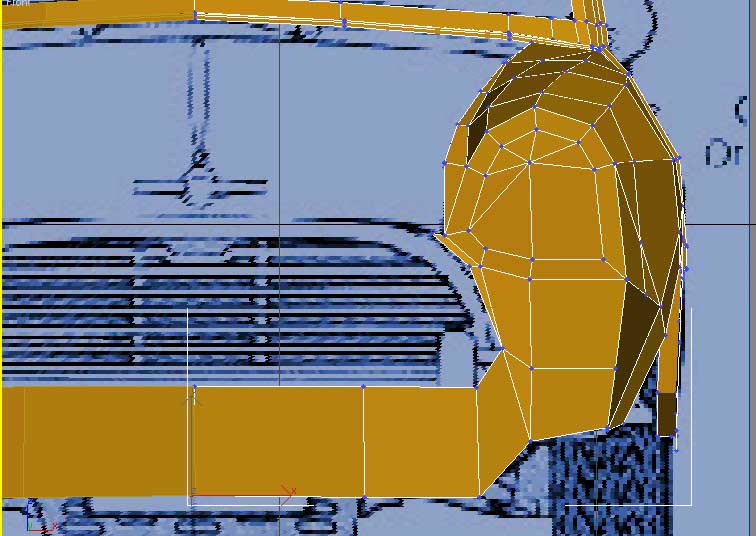

Чтобы сделать этот выступ, сделаем разрезы в на виде спереди:

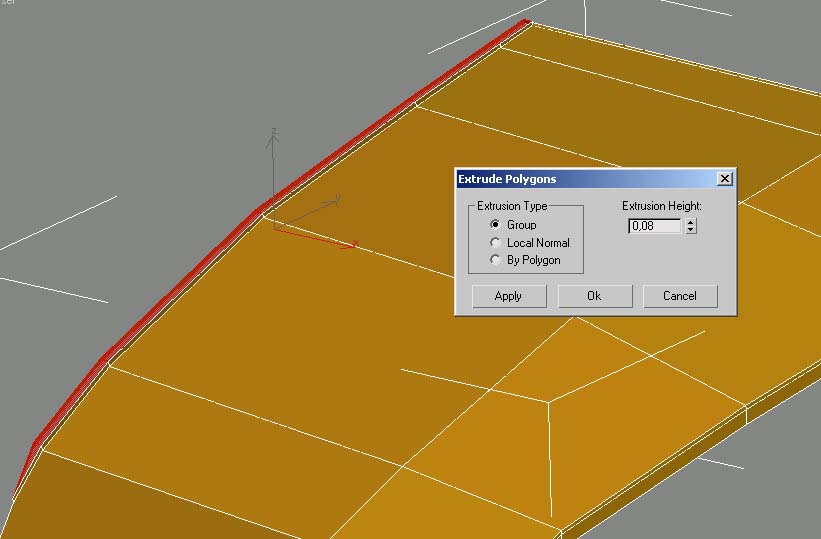

Выделяем полигоны и выдавливаем их:

Важное замечание: всегда, когда мы делаем выдавливание в симметричном объекте, нужно удалять новые полигоны, которые мы создаем по оси симметрии, чтобы модификатор Meshsmooth работал без ошибок:

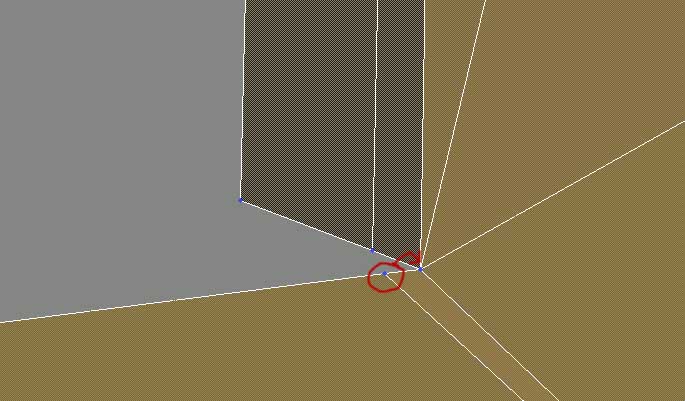

Свариваем вершины в конце выступа на капоте:

И в начале тоже:

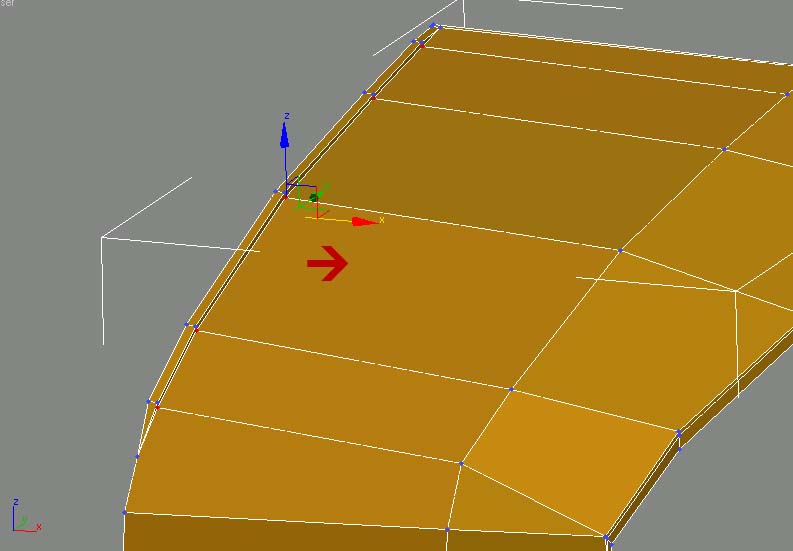

Выделяем вершины в нижней части выступа на капоте и перемещаем их немного по оси X:

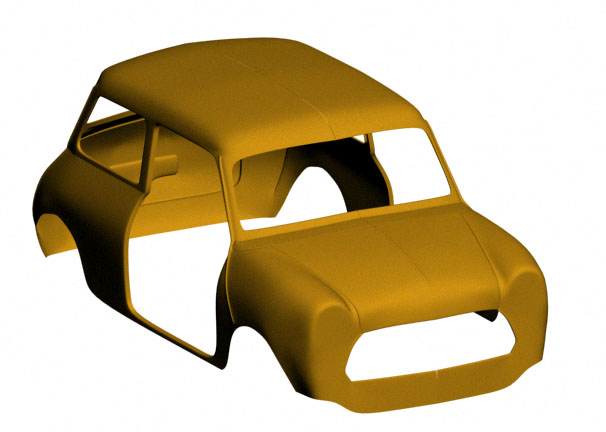

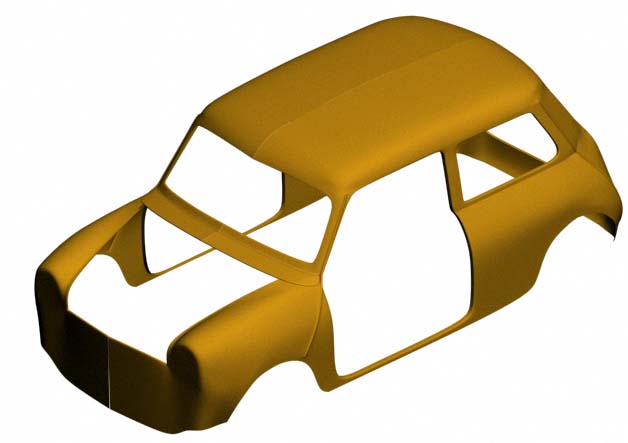

После применения модификаторов Symmetry и Meshsmooth:



На очереди дверь, сделаем несколько разрезов:

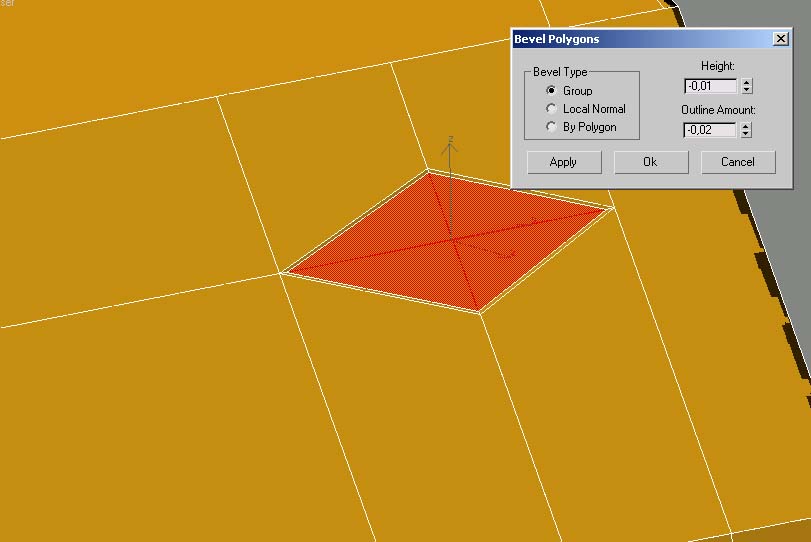

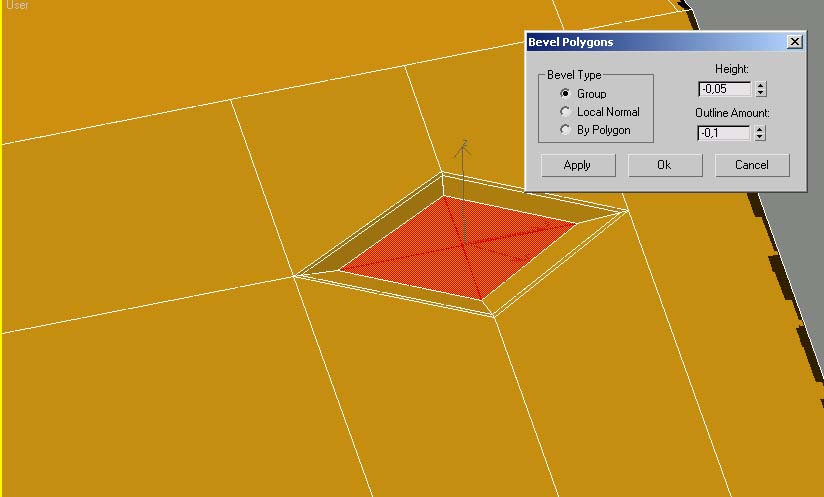

Применим к полигонам ромба инструмент Bevel с небольшими значениями:

И опять применим Bevel:

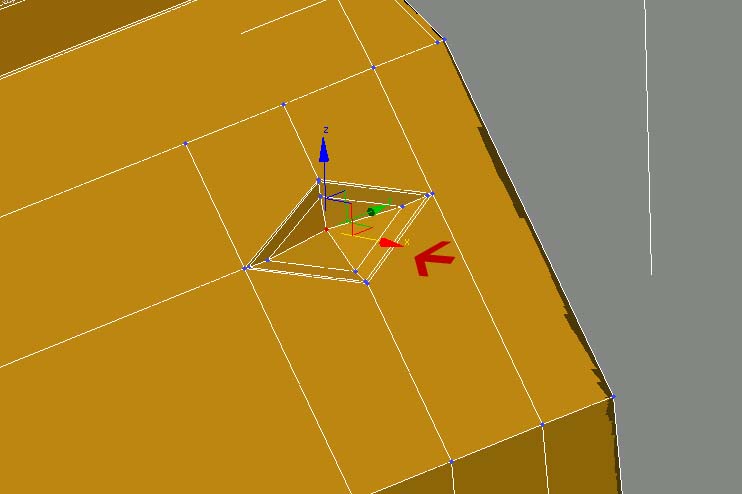

Наконец, передвигаем центральную вершину внутрь двери:

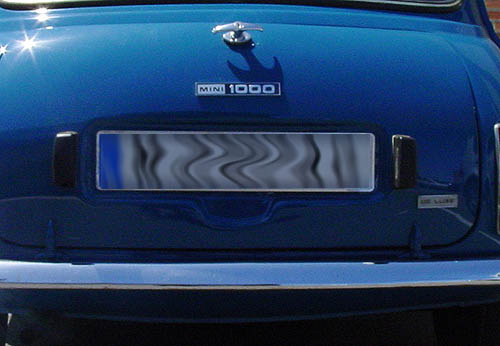

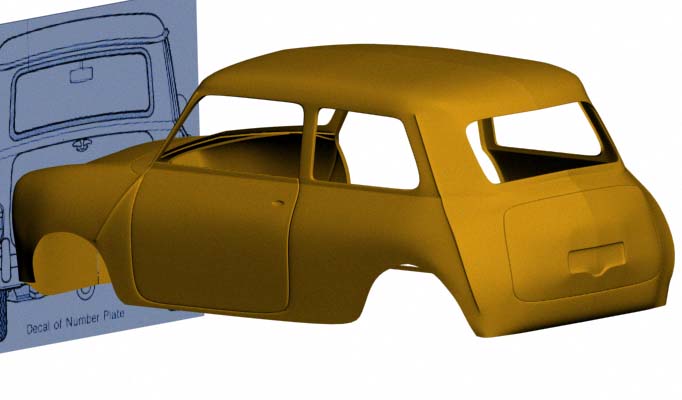

Есть несколько видов задней двери у Mini. Мы берем такую:

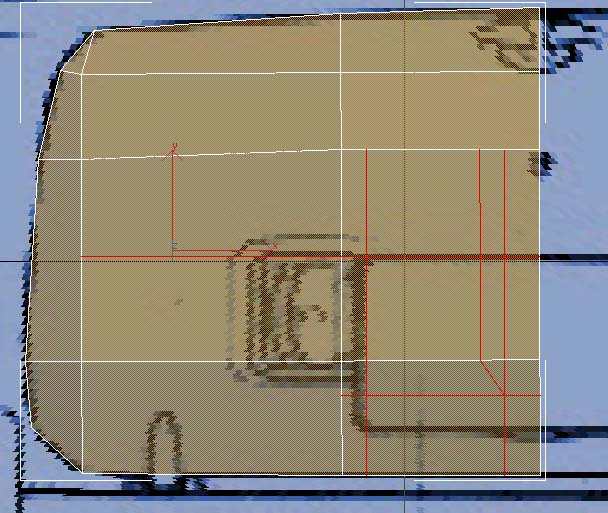

Скрываем все части, роме задней двери. Сделаем несколько разрезов для последующего моделирования номерного знака:

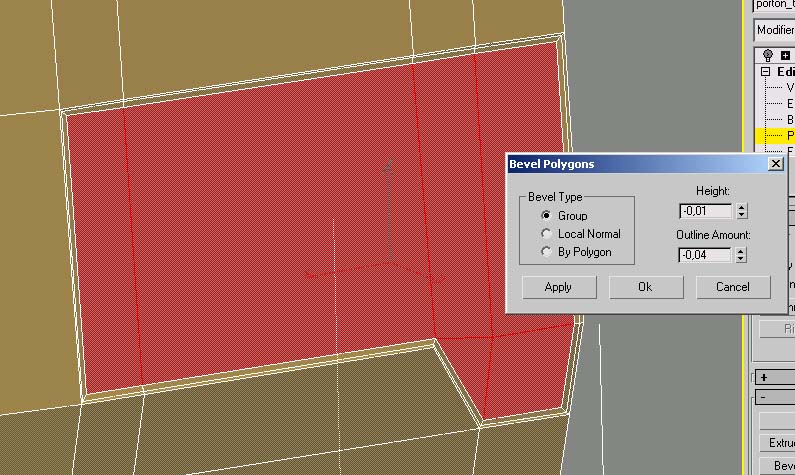

Выделяем полигоны как на рисунке и два раза применяем Bevel. Первый раз с минимальным значением, во второй раз значение немного больше:

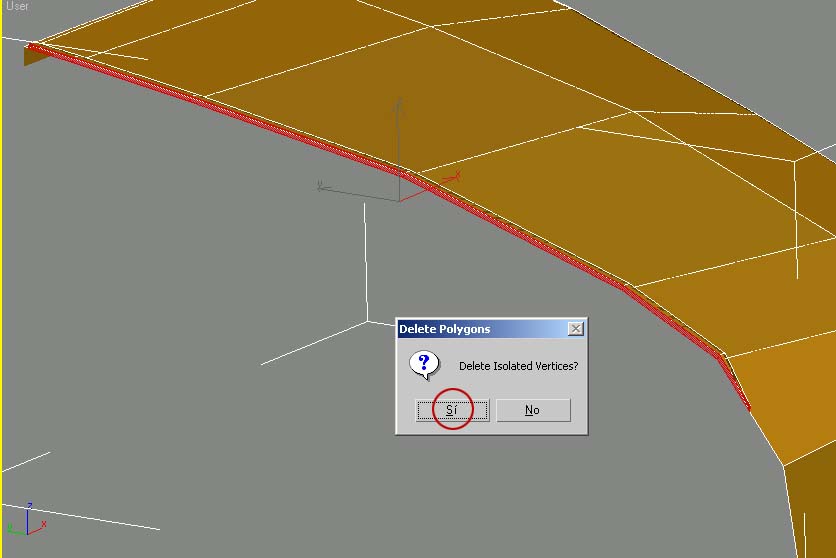

Выделяем полигоны, которые не понадобятся и удаляем их:

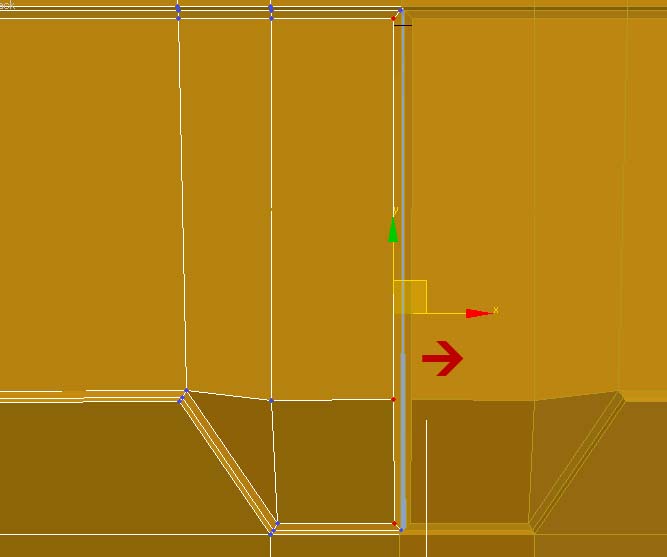

Так как мы делали дважды Bevel, то вершины справа нужно переместить по оси Х, чтобы край был ровный:

Делаем разрезы в передней части:

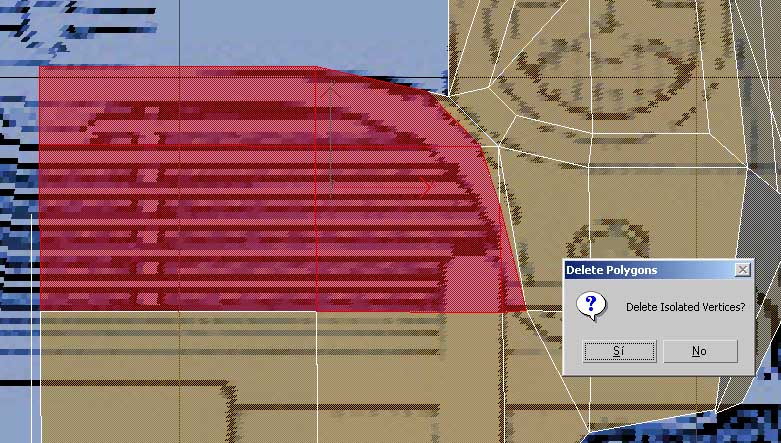

Удаляем выделенные полигоны:

И свариваем вершины в углу:

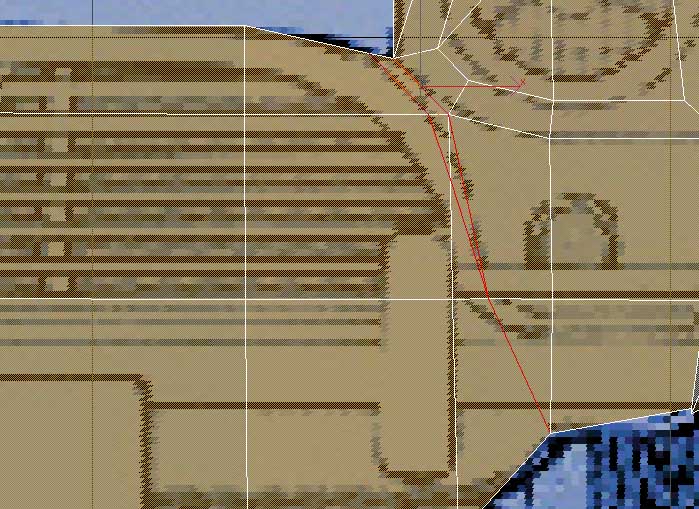

Сделаем новые разрезы на виде спереди:

И удаляем полигоны, которые не нужны:

Удаляем грани, которые не требуются, с помощью Remove. Не забываем то же самое делать и с вершинами:

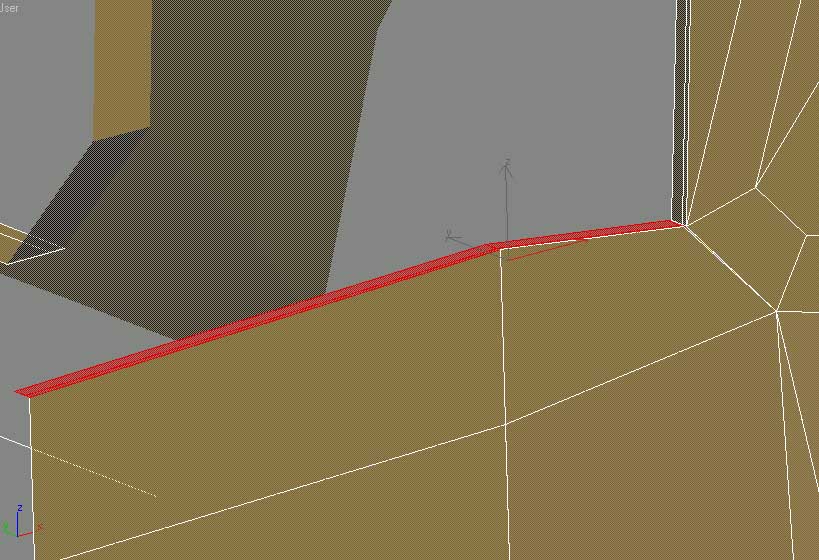

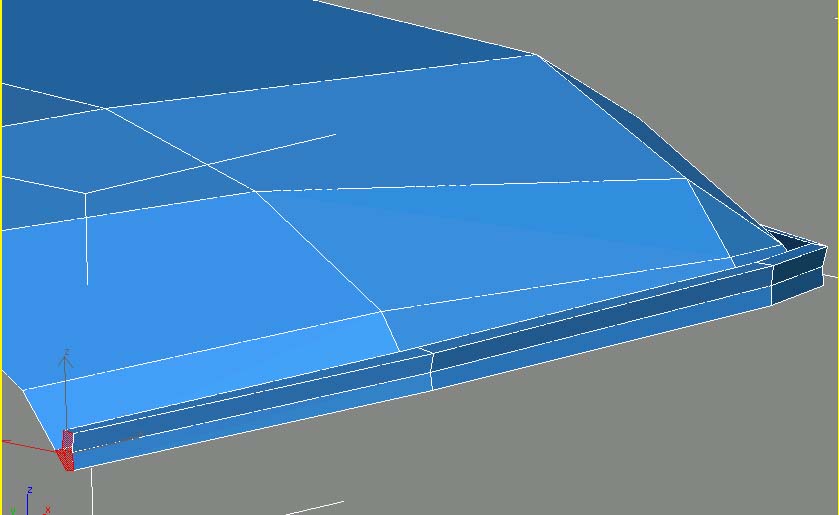

Выделяем грани и выдавливаем их 2 раза, свариваем вершины в углу:

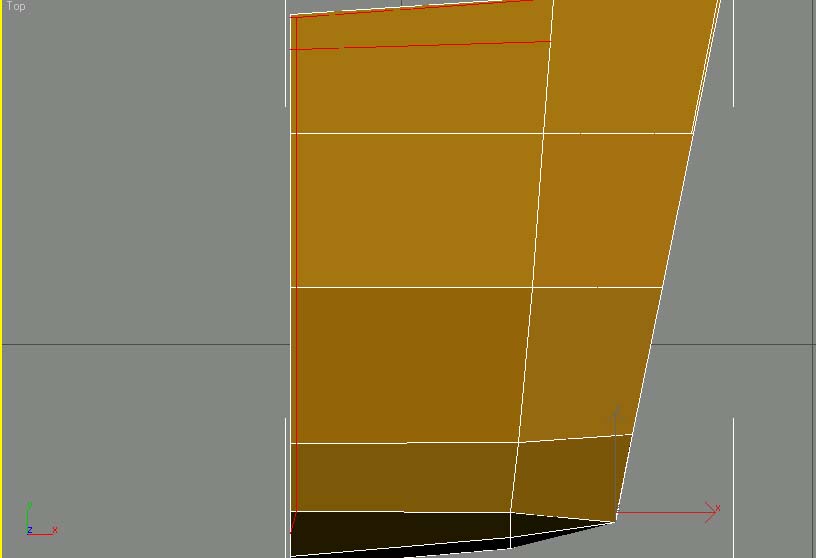

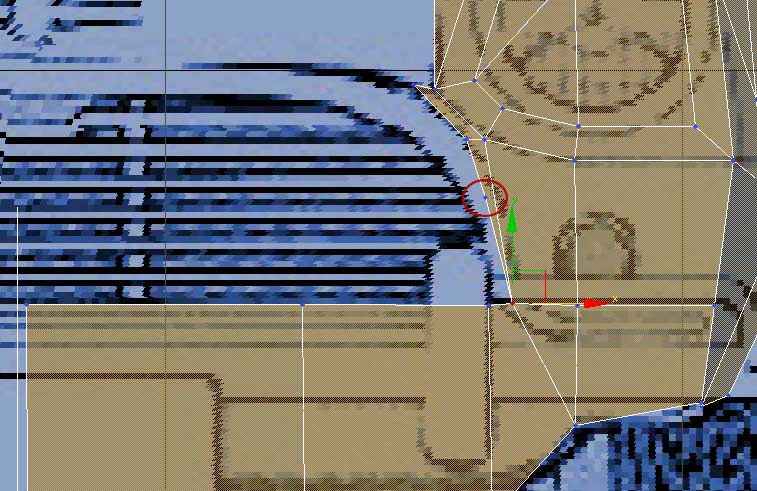

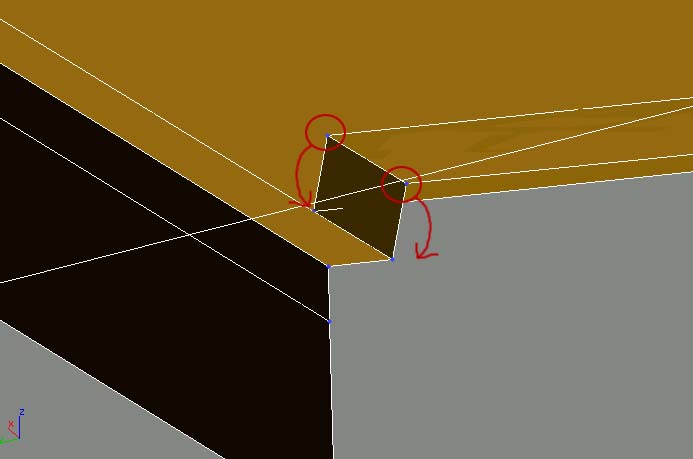

На виде спереди измените положение этих вершин:

Произведем 2 разреза на углу:

Верх машины

Для начала сделаем разрез поверху:

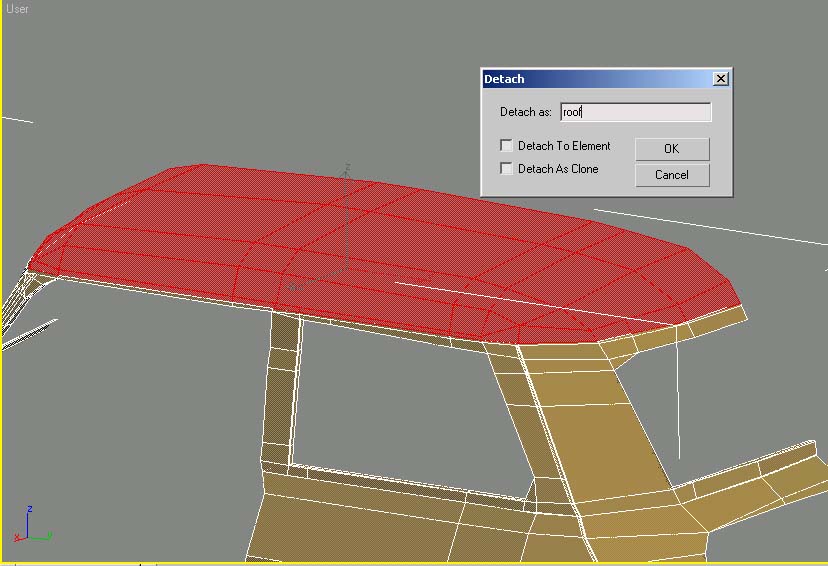

И отделяем отмеченные полигоны:

Поменяем цвет отделенной части и продолжим разрез:

И на передней части тоже:

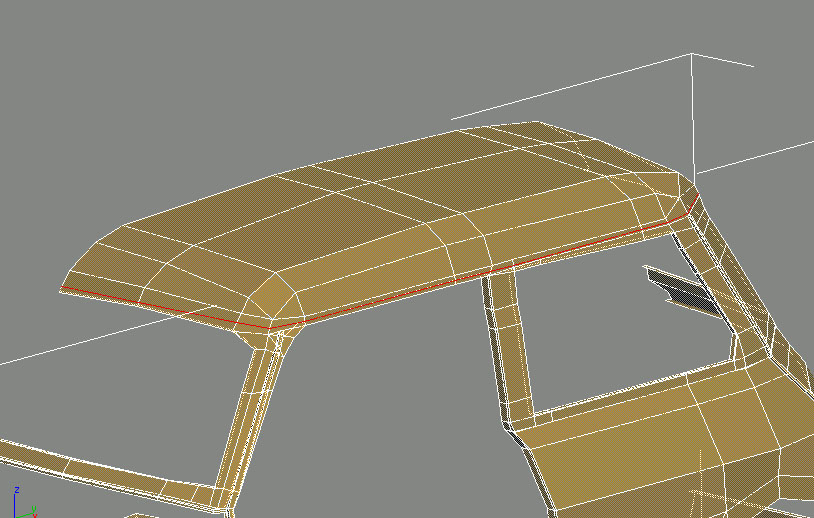

Центрируем опорную точку крыши авто ( Hierarchy > Center object ), выделяем все полигоны нижней кроми и выдавливаем их:

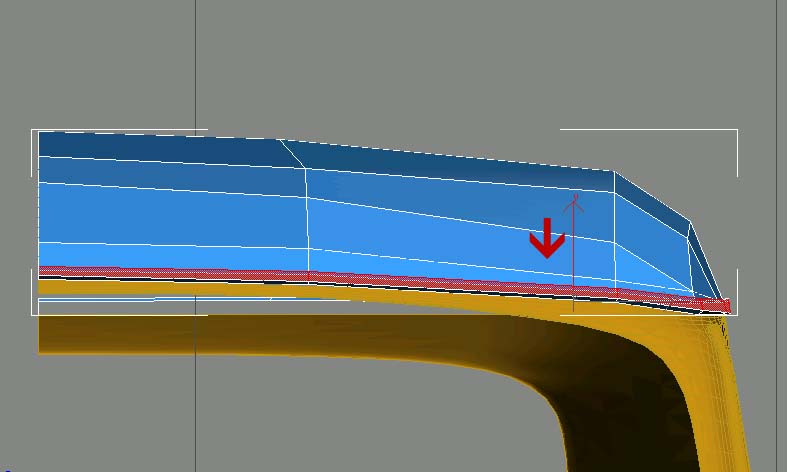

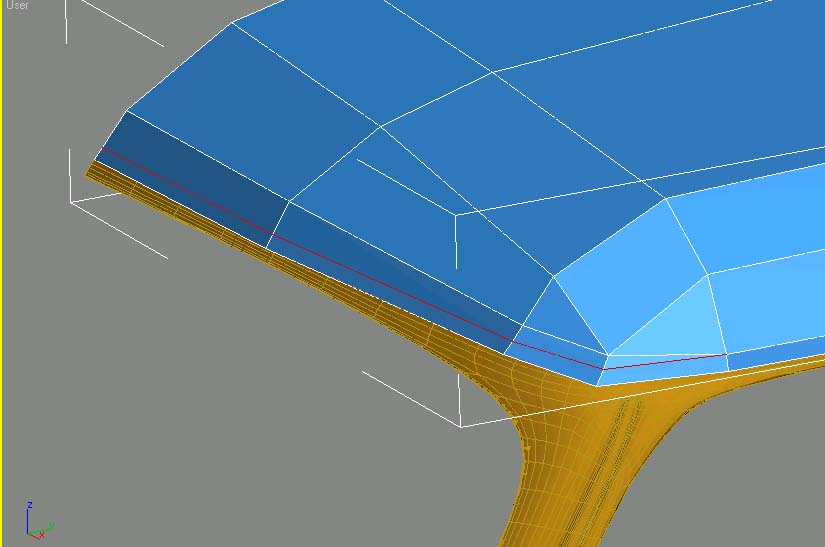

На виде спереди передвигаем эти полигоны немного вниз:

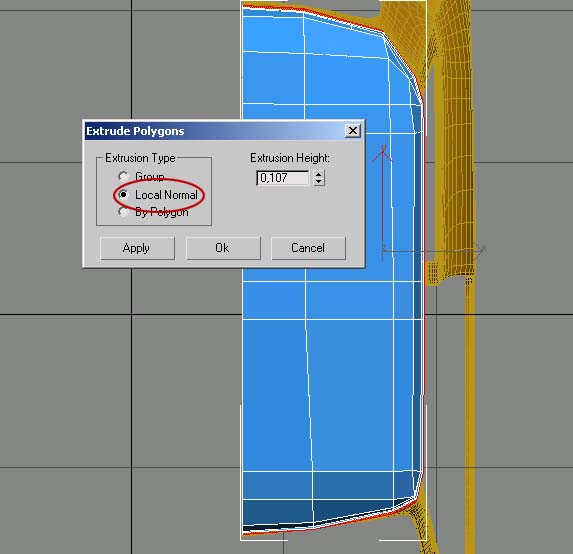

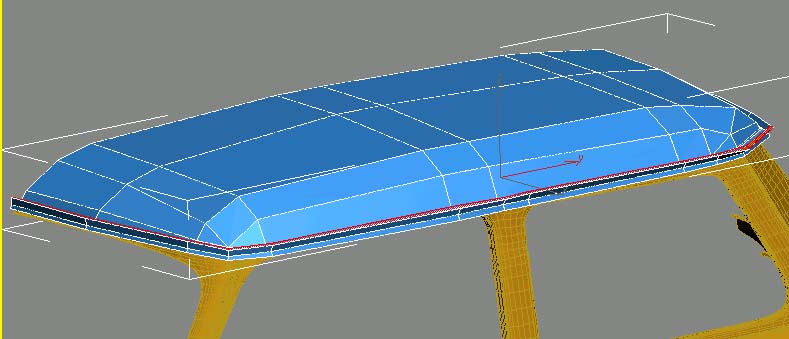

Сделаем новое выдавливание, проверяя положение во всех видах. Потом выделяем полигоны последнего выдавливания и выдавливаем их еще раз:




Выделяем и удаляем полигоны на границе посередине:

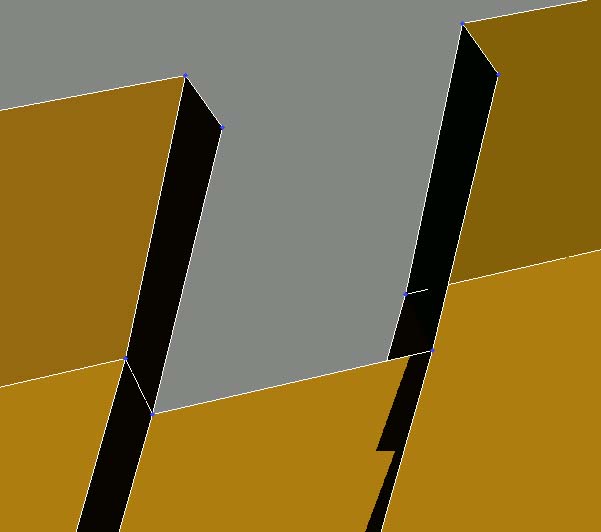

На корпусе авто нужно доделать выступ, для этого создадим полигон с помощью инструмента Create:





В следующей главе будем добавлять мелкие детали.
