Моделирование автомобиля MINI. Часть 11 - Передние фары, бампер, решетка

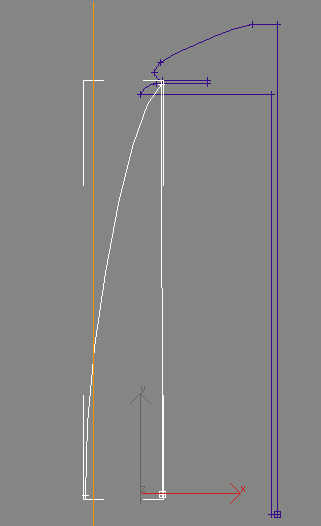

Начнем с простого, передних фар. Для них будем использовать текстуру, поэтому внутреннюю часть моделировать не надо. Рисуем сплайны, а потом к ним применяем модификатор Lathe:


К ободу фары тоже применяем Lathe:


Стеклу фары назначаем текстуру headlight.jpg, а ободу материал хрома. Копируем фару и размещаем на другой стороне авто:

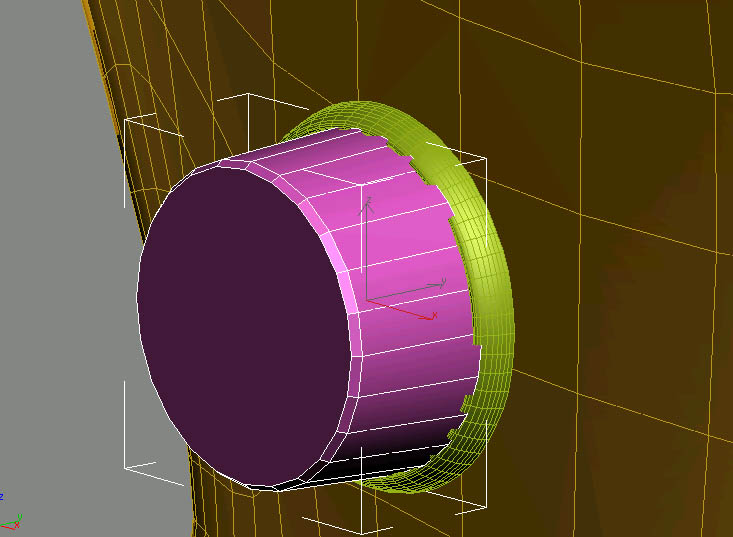

Для маленьких фар используем сплайн и конус:

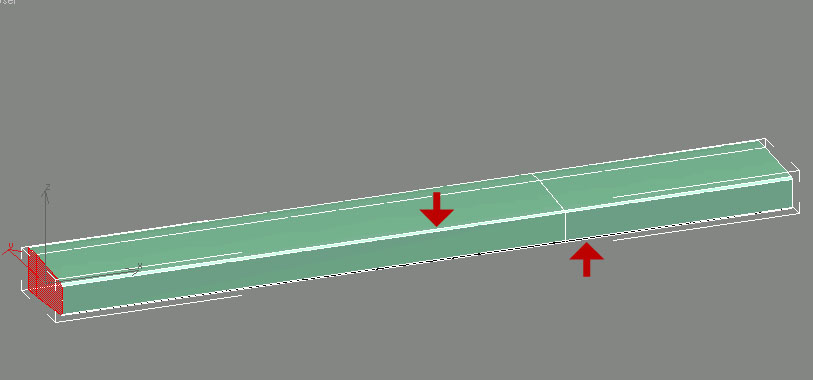

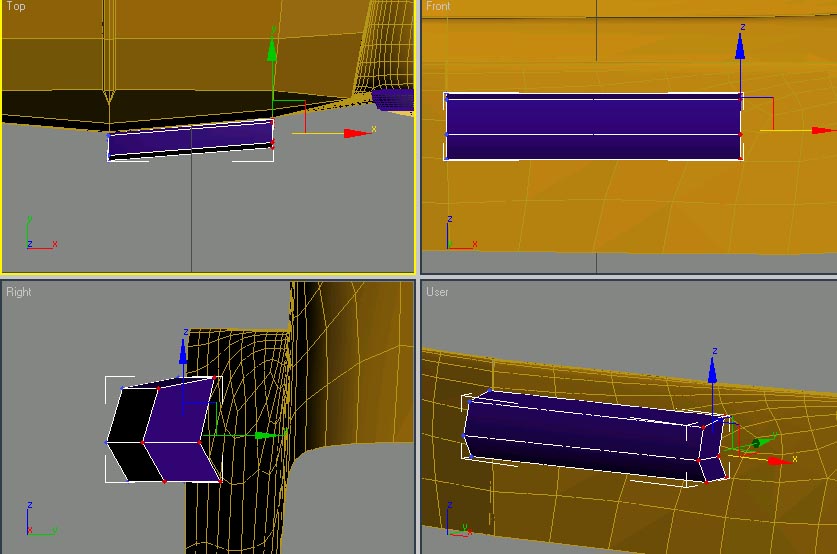

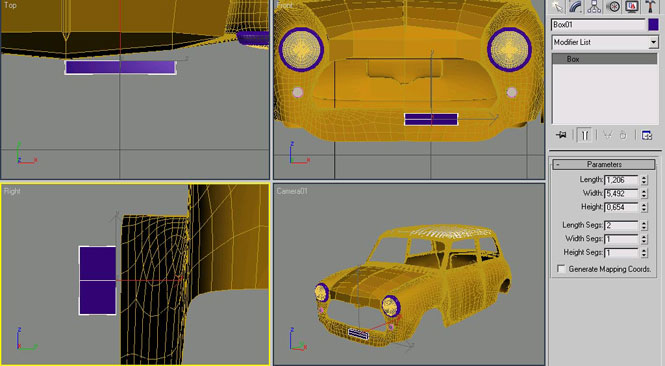

Теперь передний бампер, у Мини их есть несколько. Создаем Box на виде спереди:

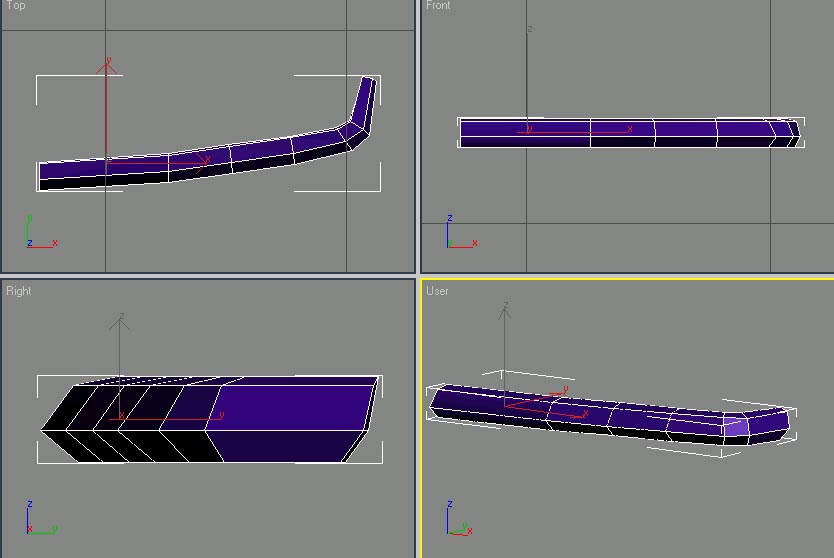

Преобразовываем его в Editable Poly и удаляем ребра в центре. Выдавливаем полигоны и перемещаем вершины:


Продолжаем выдавливать:

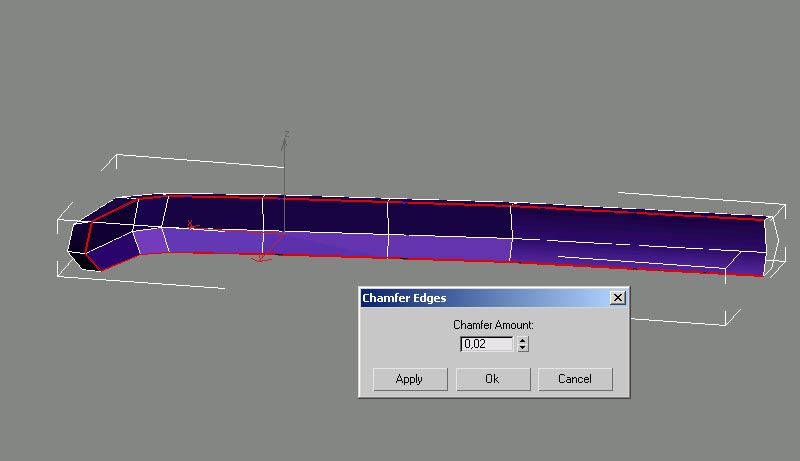

Применяем Chamfer 2 раза к выделенным ребрам:

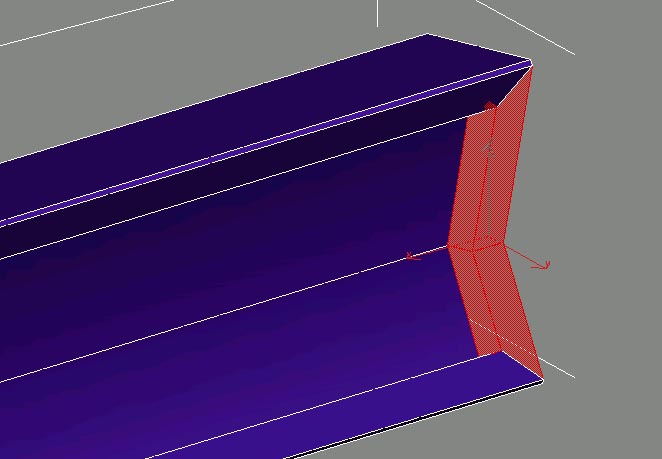

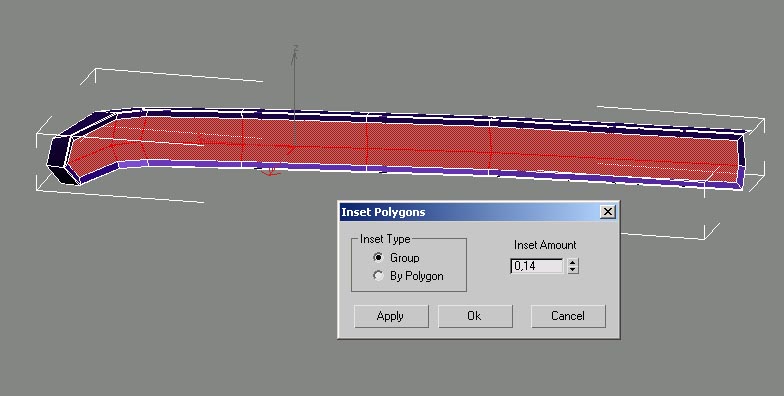

Выдавливаем полигоны с отрицательным значением глубины и удаляем полигоны, показанные на рисунке:

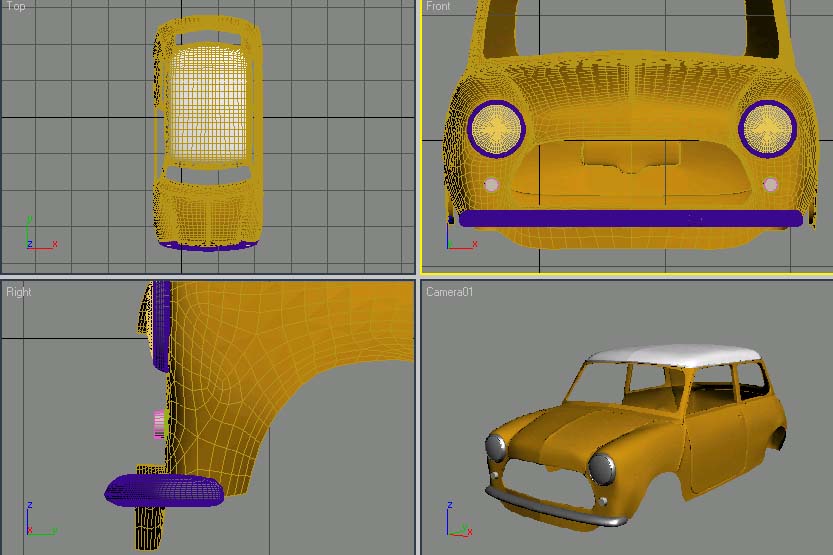

Применяем модификатор Symmetry и располагаем бампер так, чтобы он «охватывал» корпус авто. Потом его можно скопировать и разместить сзади как задний бампер:


Решетка

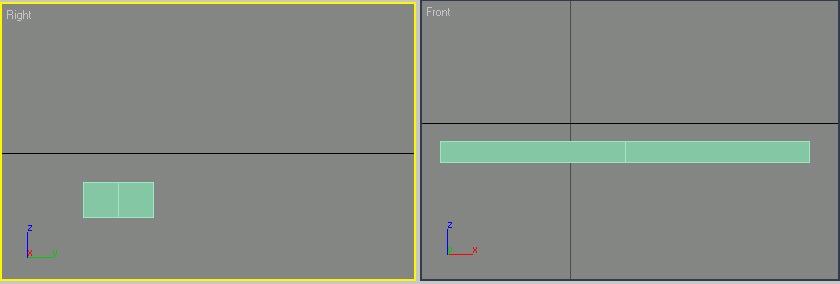

На виде спереди создаем Box, сегментов 1x2x2:


Преобразуем его в Editable Poly. Изменяем положение вершин для придания нужной формы решетке:


Применяем Chamfer к показанным ребрам и удаляем центральные полигоны:

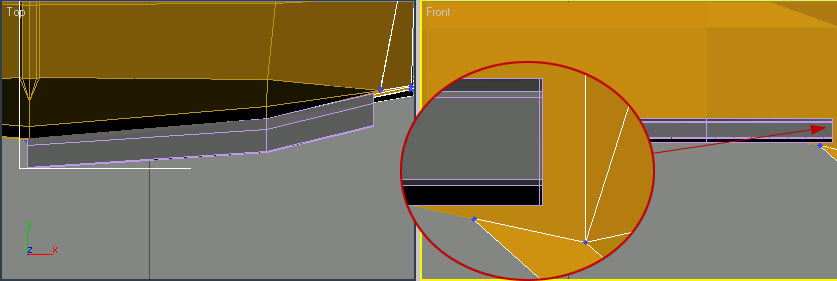

Перемещаем вершины в соответствии с формой кузова и сделаем небольшой разрез на самом краю справа для получения правильной формы после сглаживания:

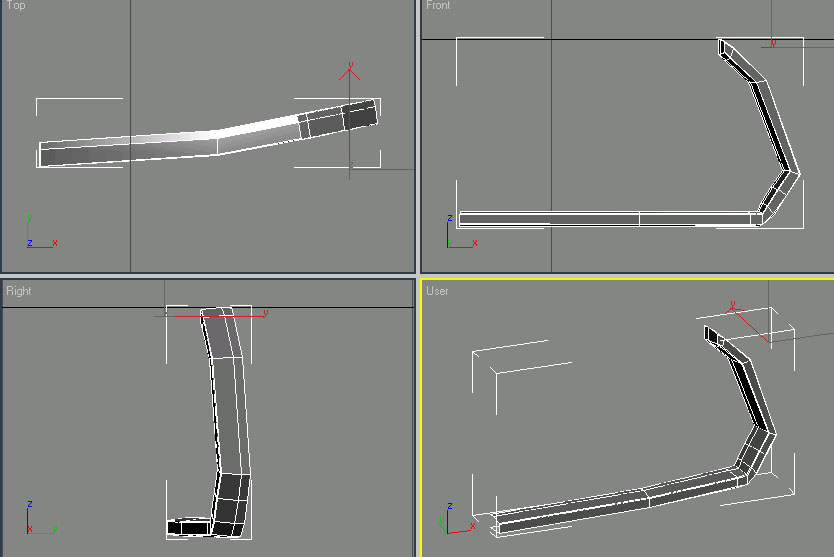

Нижнюю часть решетки моделируем копированием ребер (Shift + перемещение), поворачиваем вершины, если требуется, для получения прямоугольного сечения:


Для завершения решетки выдавливаем выделенные полигоны 2 раза:

>>>>>

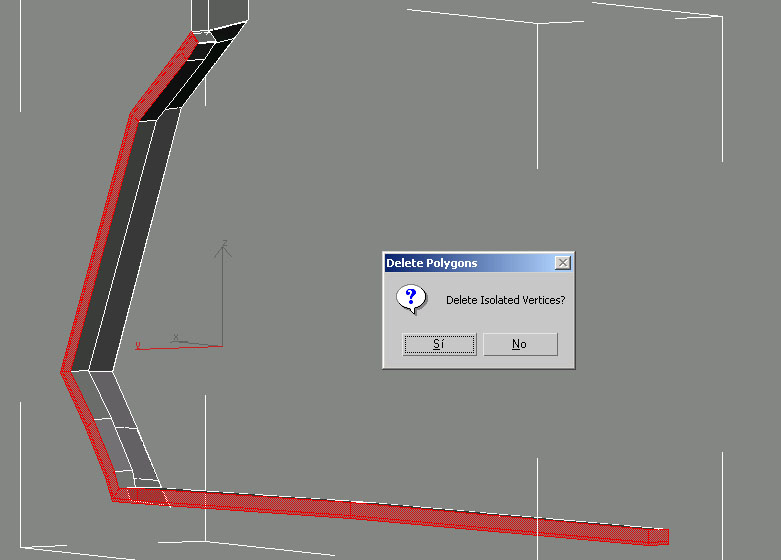

Удаляем полигоны с задней стороны решетки, мы их все равно не видим:


Готово :D

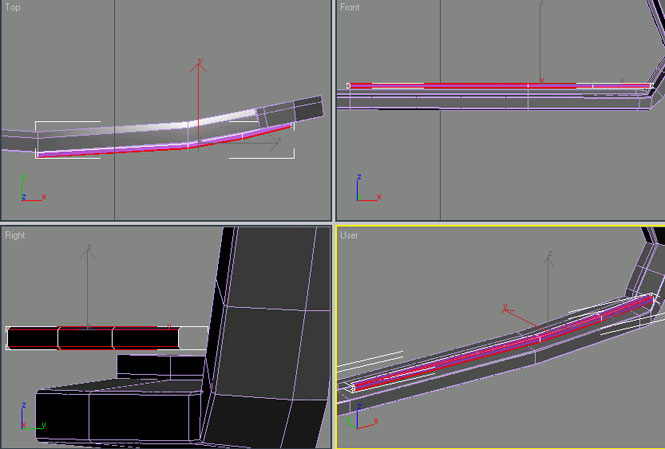

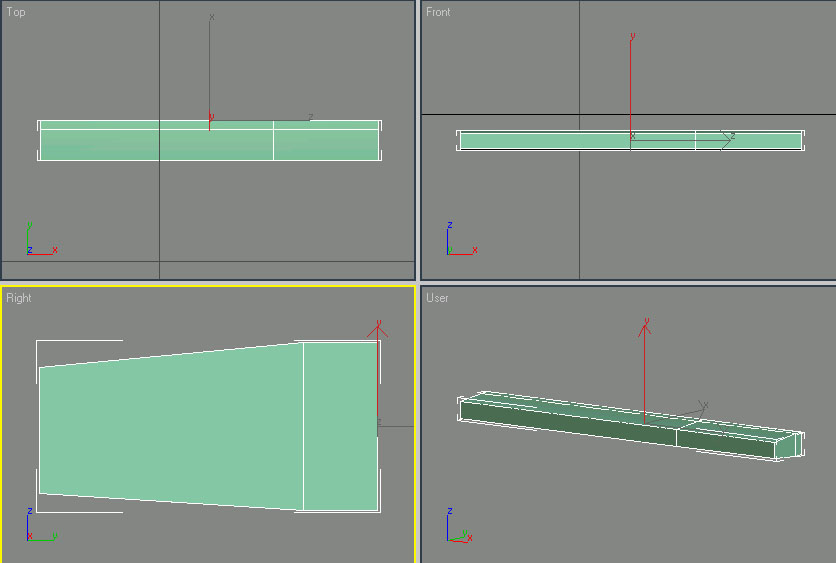

Для горизонтальных трубок создаем Box, удаляем полигоны по краям, применяем Chamfer к ребрам, перемещаем вершины по форме решетки и назначаем модификатор Meshsmooth с 1 итерацией сглаживания:

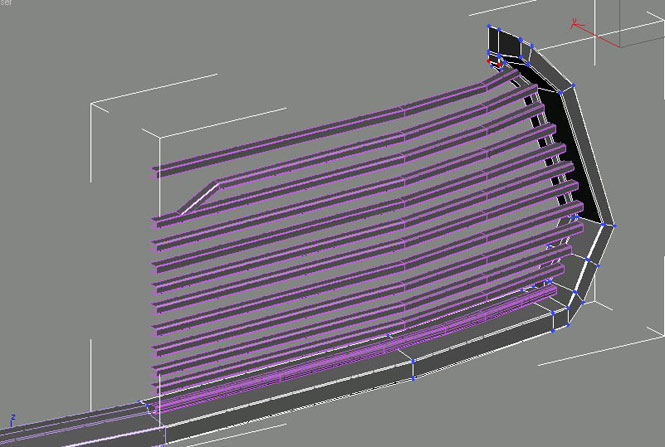

Копируем сделанную трубку и при надобности меняем геометрию, изменяя положение вершин:

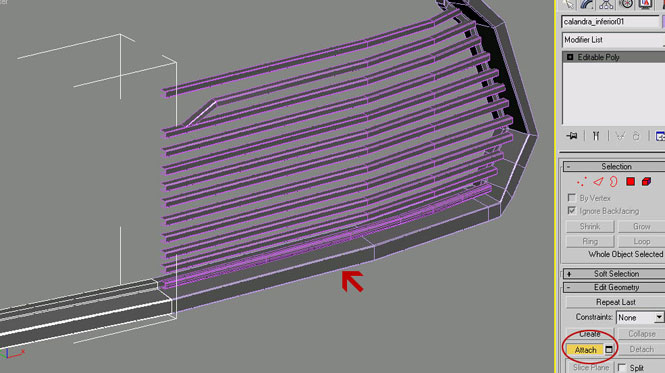

Теперь делаем вторую половинку. Удаляем модификатор Meshsmooth, копируем окантовку решетки, затем присоединяем с помощью Attach и свариваем вершины посередине. Точно также поступаем с трубками решетки:


Огни направленного света

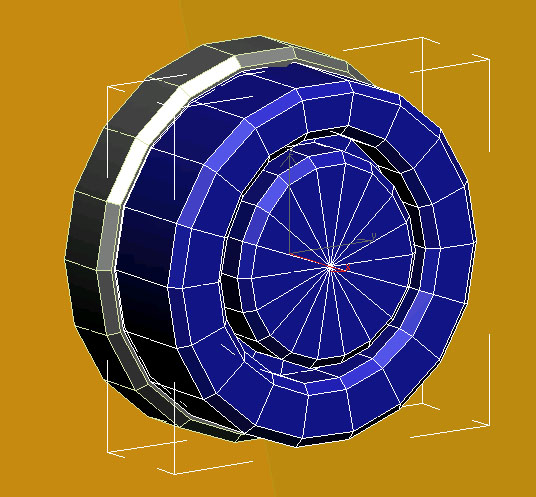

Сама простота ;-) Нужно только 2 цилиндра и все! Нет, конечно, немного поработать с ребрами, выдавить некоторые полигоны…
