Моделирование автомобиля MINI. Часть 12 - Рамка окна. Дверная ручка

Рамка окна

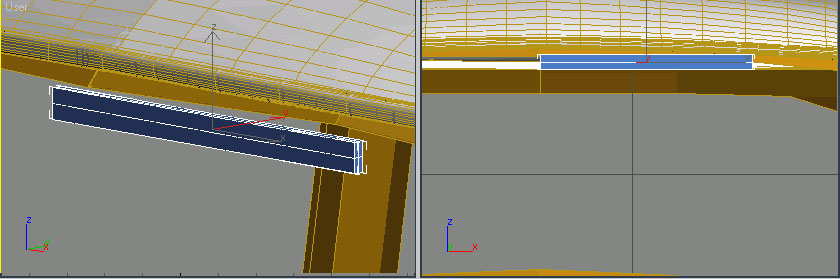

Начнем с лобового стекла. Спрячьте все, кроме корпуса машины (выделяем корпус машины, нажимаем по нему правой кнопкой мыши и выбираем Hide Unselected), деактивируем модификатор Meshsmooth. На виде спереди создаем 2x1x2 Box:

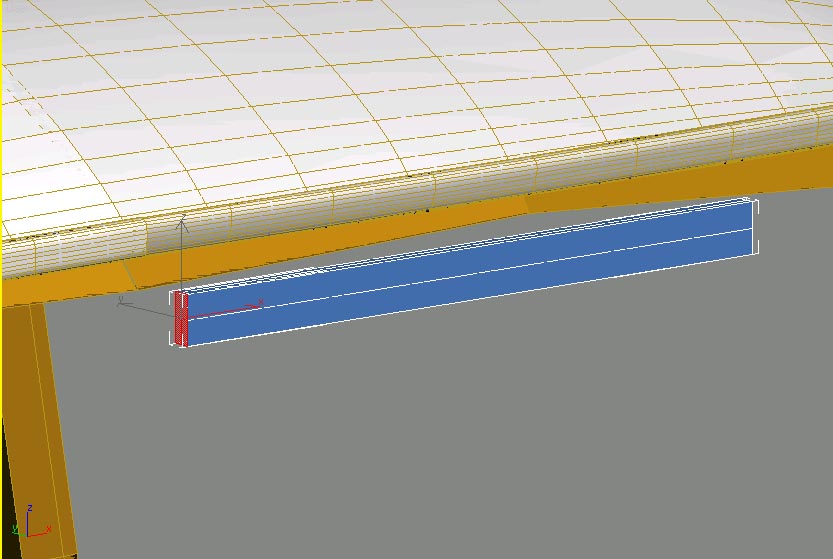

Преобразуем его в Editable Poly и удаляем полигоны с краю:

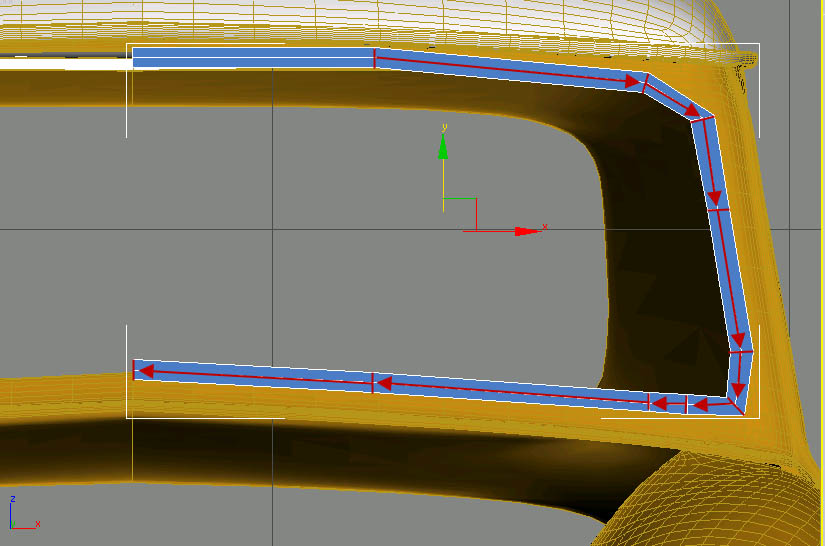

Теперь просто выдавливаем полигоны с правого края вдоль геометрии корпуса и назначаем положение вершин. Полезно будет включить опцию See through в настройках объекта. Не забываем удалить полигоны с торца, когда опять придем к центру корпуса авто:

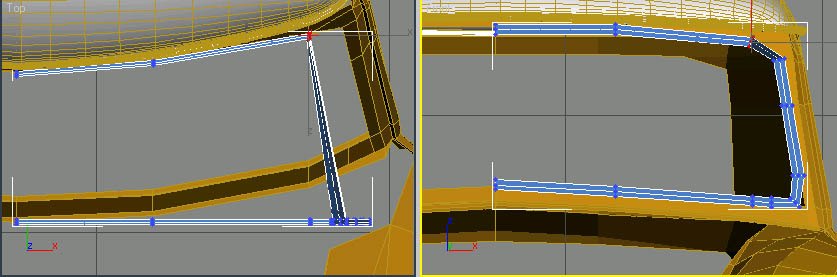

Теперь, используя вид сверху, размещаем вершины в соответствии с геометрией корпуса авто (да, морока та еще):


Делаем копию с помощью модификатора Symmetry, можно подправить положение некоторых вершин, вращая их:

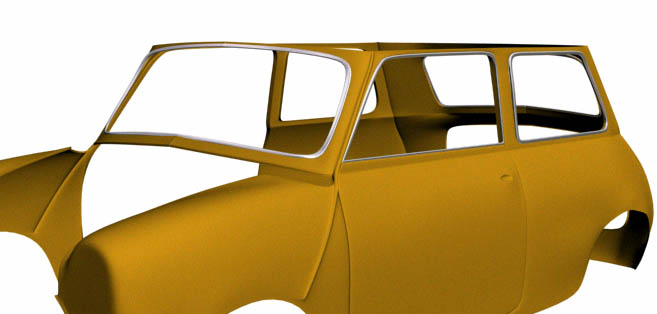

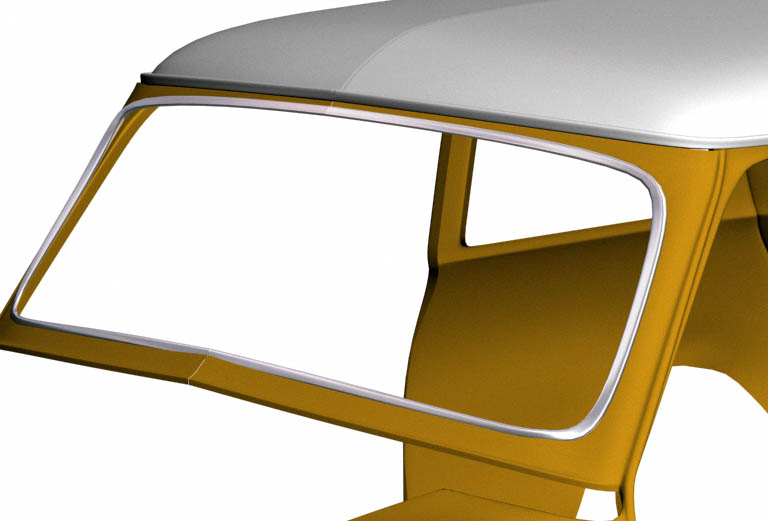

С рамками для остальных окон все то же самое: создаем box, преобразуем его в Editable Poly, выдавливаем полигоны, перемещаем вершины и т.д. Должно получиться нечто вроде этого:


Окна

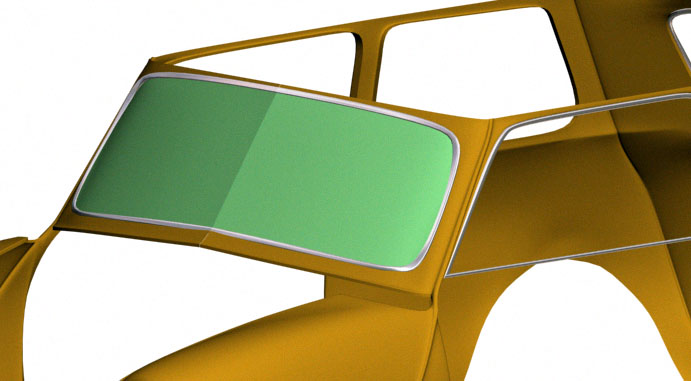

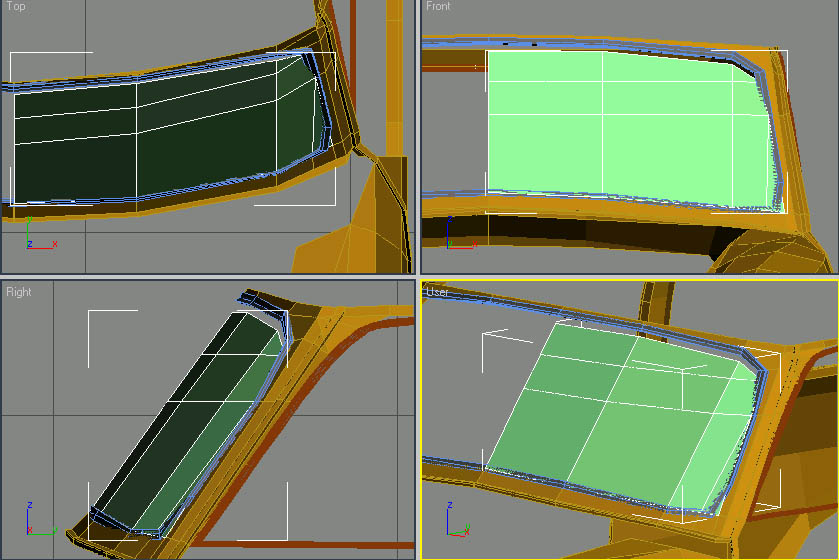

Нажимаем правой кнопкой мыши по окну проекции, нажимаем Unhide All. Включаем Meshsmooth, немного правим рамку лобового стекла, а само стекло делаем так: создаем Plane, преобразуем его в Editable Poly, и перемещаем вершины для создания нужной геометрии, используя все окна проекции. Затем создаем копию стекла с помощью Symmetry:

>>>>>


Стекло боковых дверей создается также, но для переднего можно сделать 2 стекла, одно будет открываться:

 Дверная ручка
Начнем с Box:

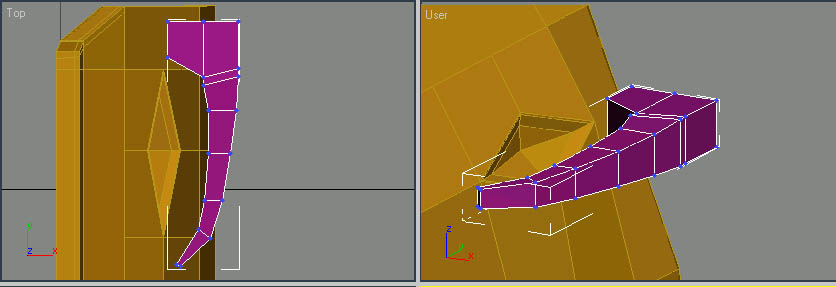

Преобразуем его в Editable Poly и выдавливаем полигоны и перемещаем вершины:

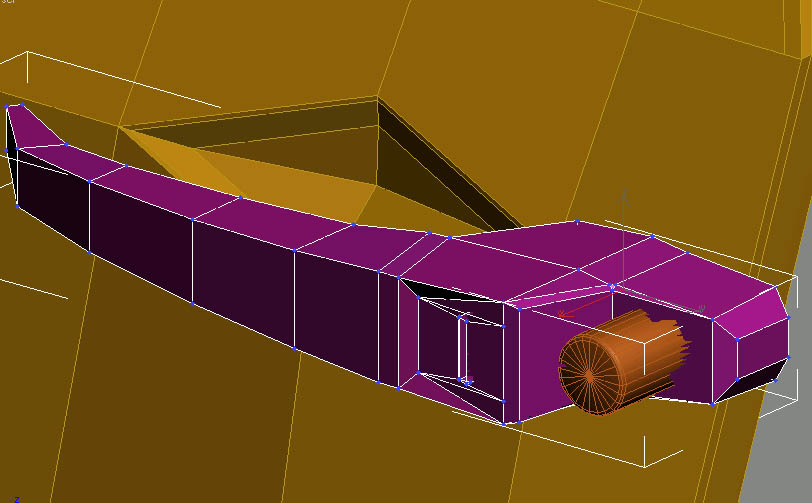

Применяем Extrude и Bevel:

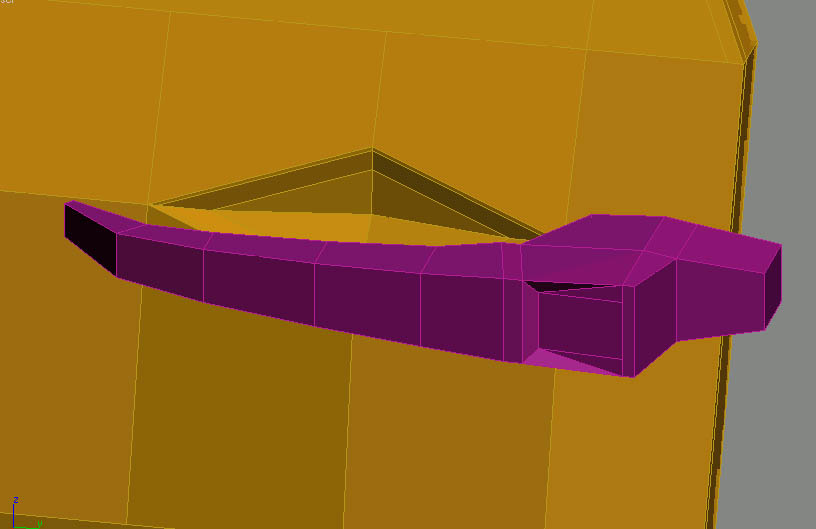

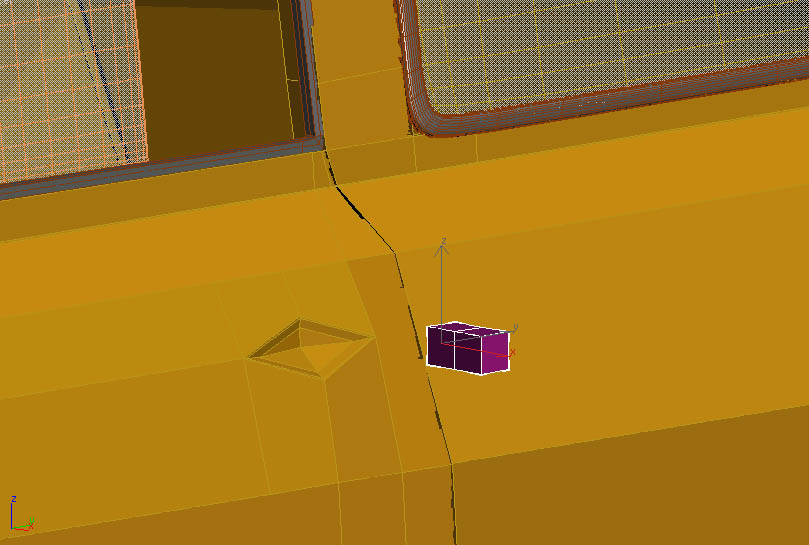

Удаляем полигоны, обращенные внутрь к двери, чтобы при сглаживании была хорошая форма ручки. Для кнопки возьмем примитив chamfer cylinder c 2 сегментами фаски (удаляем у цилиндра полигоны внутрь к двери тоже):

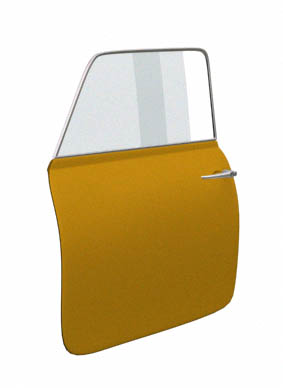

Все объекты двери объединяем в группу (Group -> Group и копируем для создания второй двери :-)
