Моделирование автомобиля MINI. Часть 13 - Дворники на окнах, задние фары, ручка на багажнике, крышка бензобака, зеркала...

Дворники

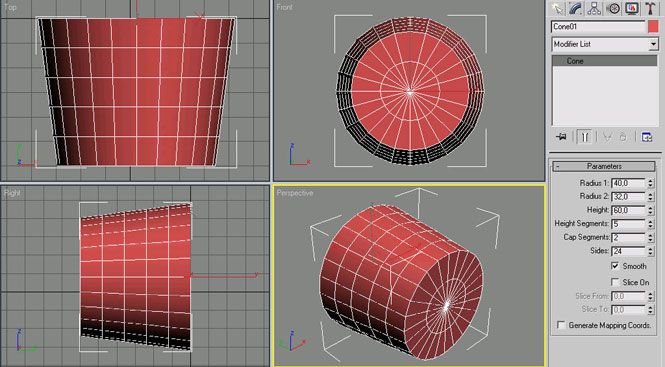

Создаем конус с параметрами как на рисунке:

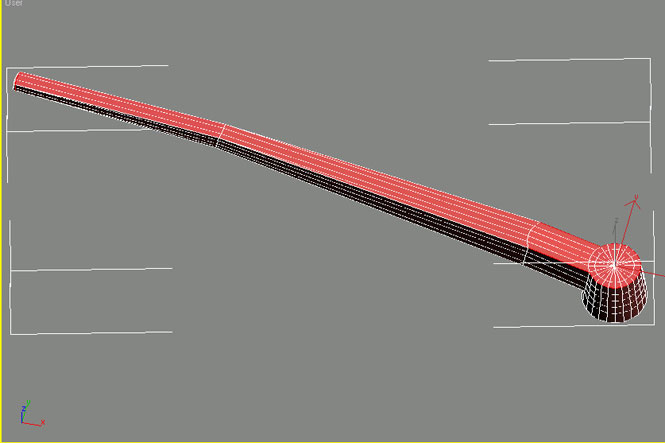

Преобразуем его в Editable Poly выдавливаем полигоны. Перемещаем вершины для создания нужной формы, не забываем удалить полигоны в основании конуса перед выдавливанием:

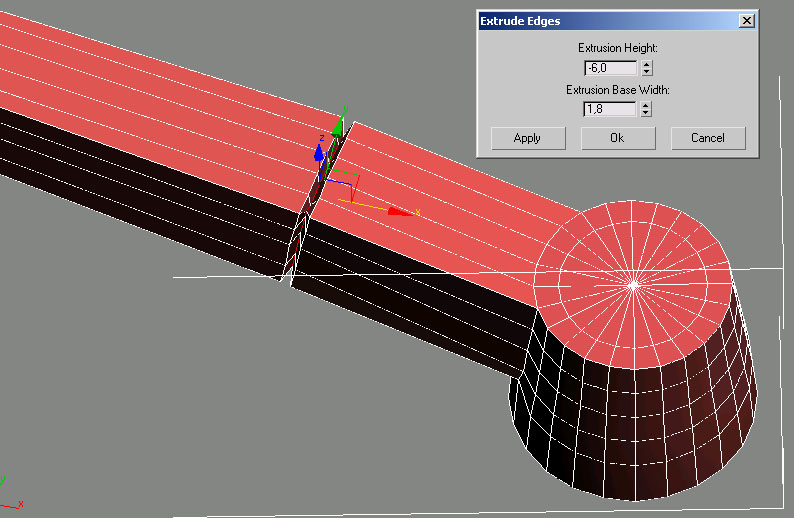

Добавим деталей, выделяем ребра по периметру и выдавливаем их:

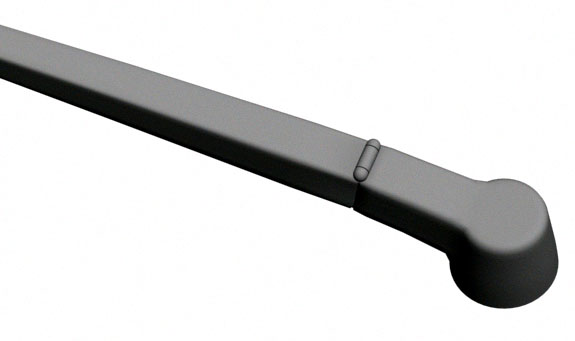

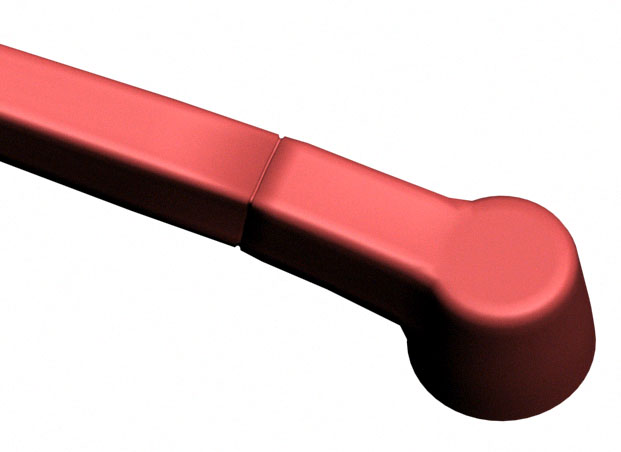

Затем применяем chamfer и meshsmooth:


Для петли на дворнике используем примитив Capsule, делаем на нем пару разрезов и выдавливаний:

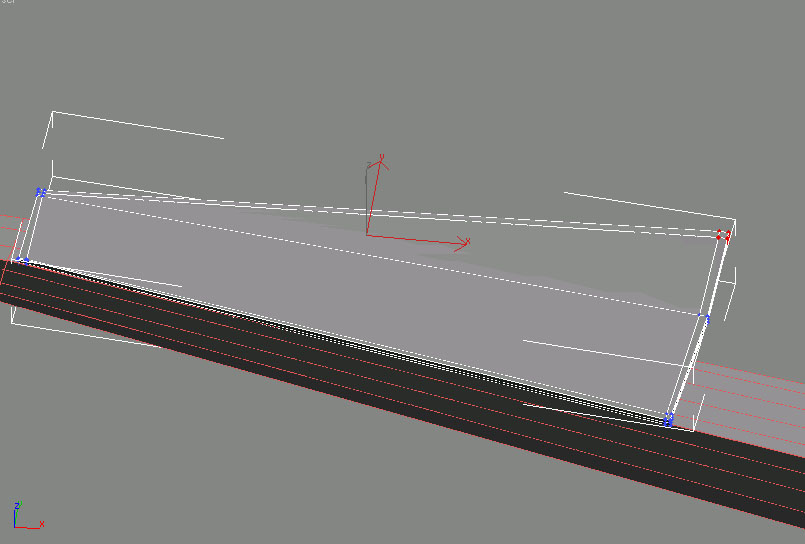

Для отражателя воздуха создаем Box. Изменяем положение вершин и добавляем Mesh Smooth:

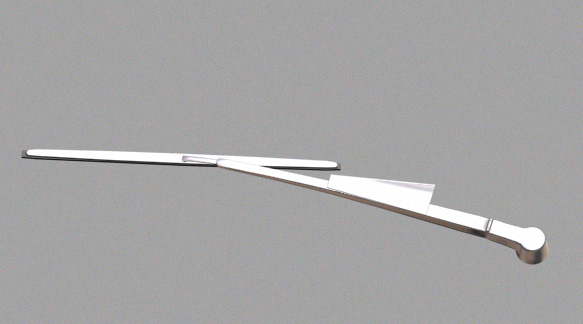

Далее метод такой же: создаем box, преобразуем его, выдавливаем, двигаем вершины:

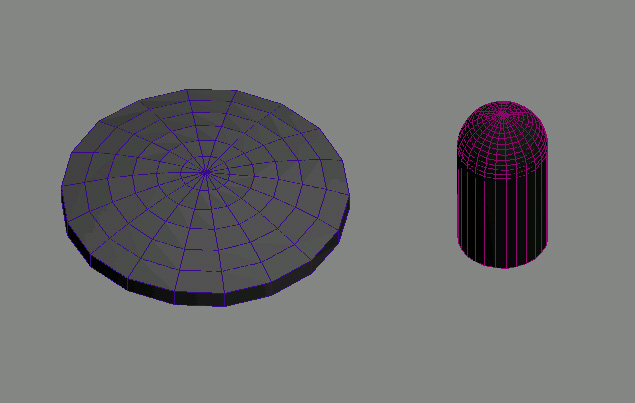

Форсунки для разбрызгивания воды моделируются тоже легко: используем расширенные примитивы Oil Tank и Capsule:


Крышка бензобака

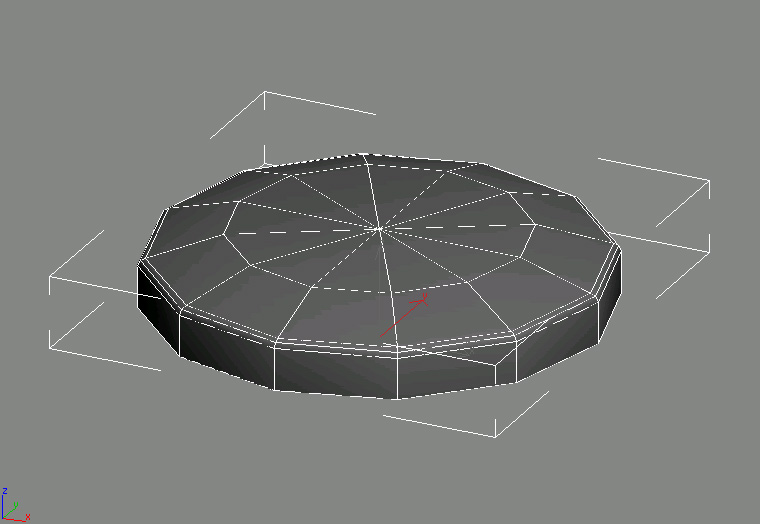

Используем примитив Oil Tank:

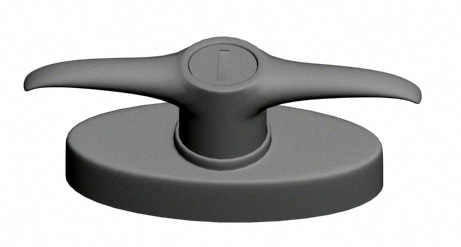

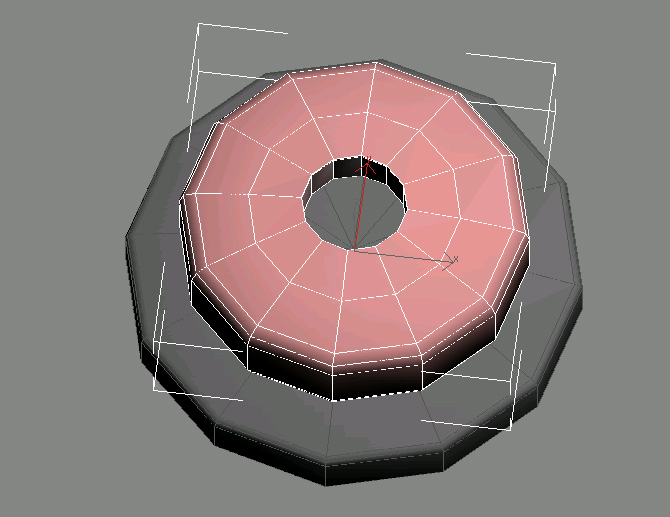

Верхняя часть крышки:

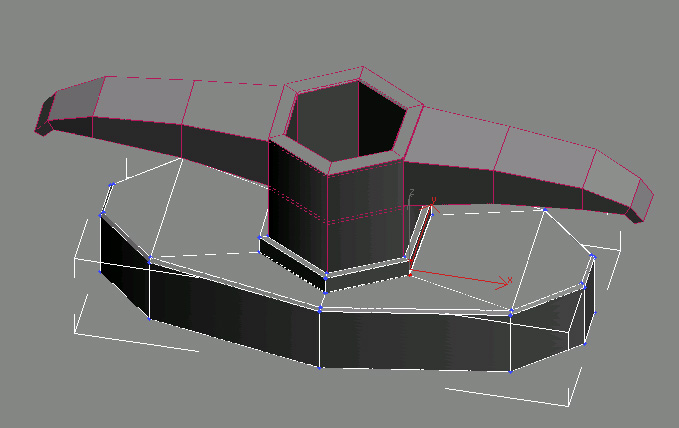

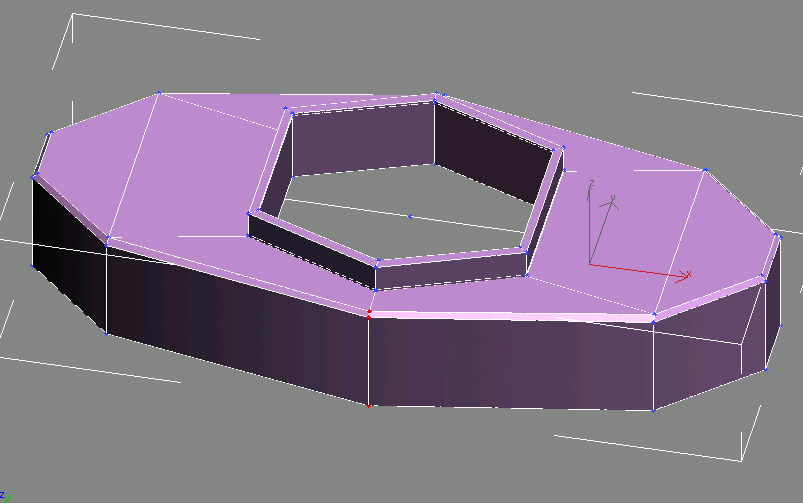

Замок делаем с использованием примитива tube и выдавленного сплайна:

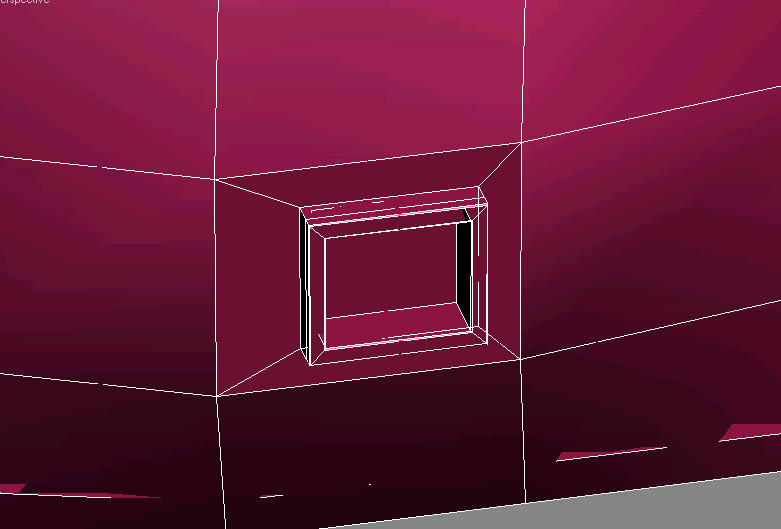

Ручка задней двери
Принцип не меняется, здесь показана геометрия ручки:

>>>>>

>>>>>

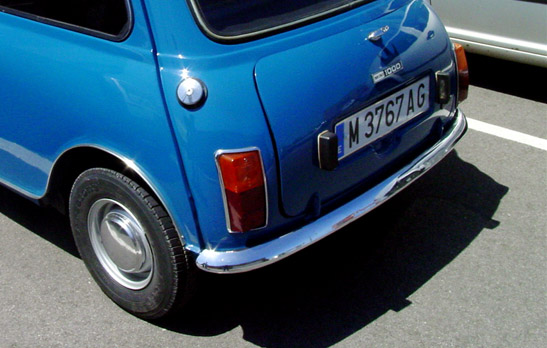

Задние фары

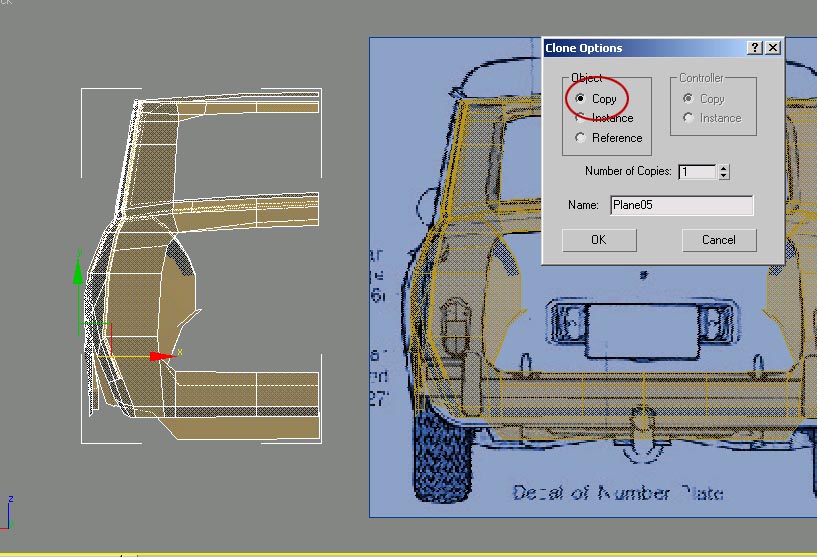

Делаем копию половины корпуса авто:

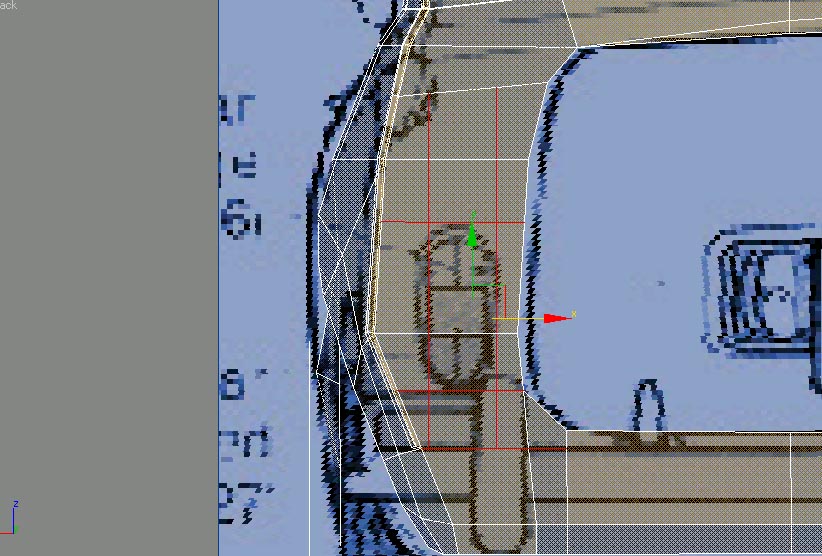

Сделаем несколько новых разрезов:

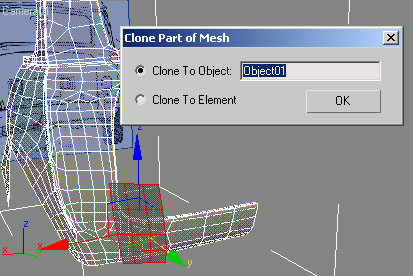

Выделяем полигоны фары, применяем модификатор Mesh Smooth с одной итерацией и копируем полигоны в отдельный объект:

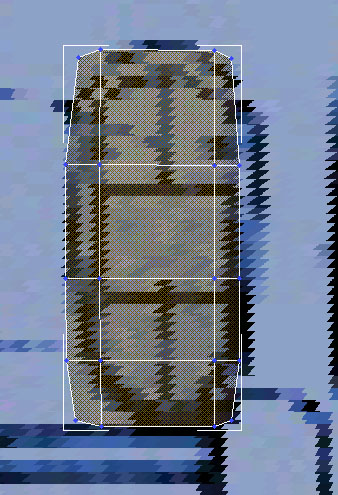

Немножко поправим положение вершин и переместим опорную точку в центр:

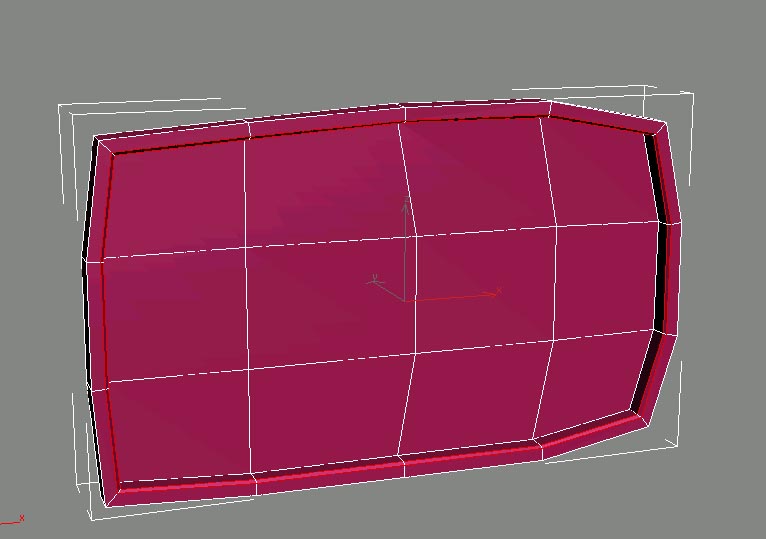

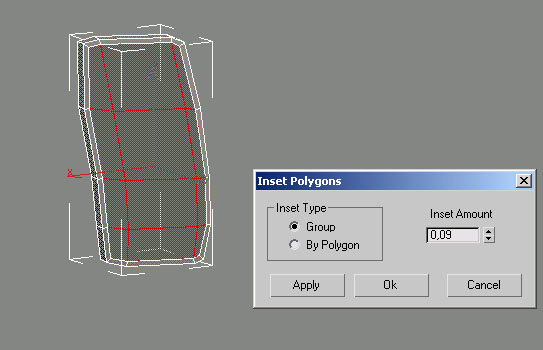

Выделяем все полигоны и вылавливаем их. После применяем Inset:

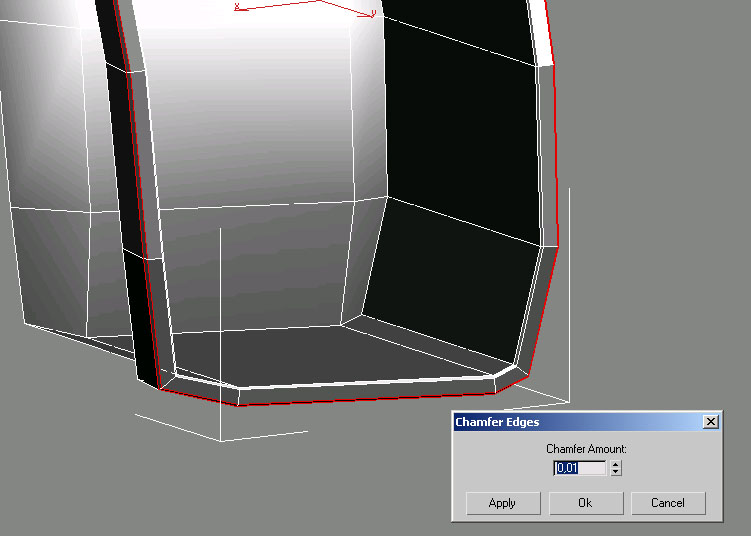

Выдавливаем полигоны на отрицательную глубину и применяем chamfer к внешним ребрам:

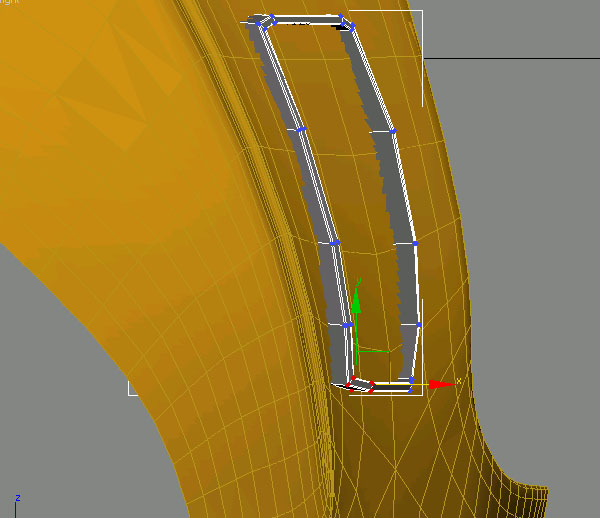

Передвигаем фару поближе к корпусу машины и перемещаем вершины для более полного соответствия форме:


Для стекла фары возьмем ChamferBox, конвертируем его в Editable Poly:

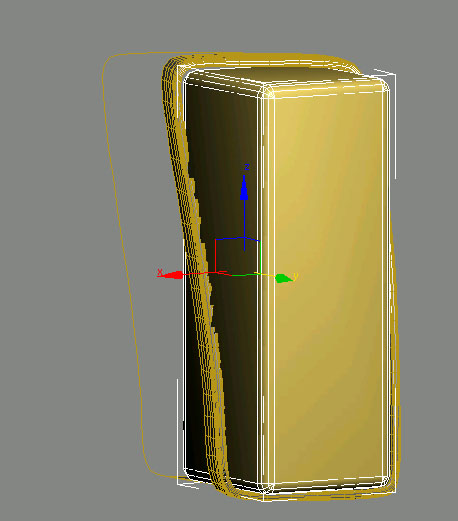

Применяем Slice Plane и двигаем вершины. Результат д.б. приблизительно такой:


Боковое зеркало

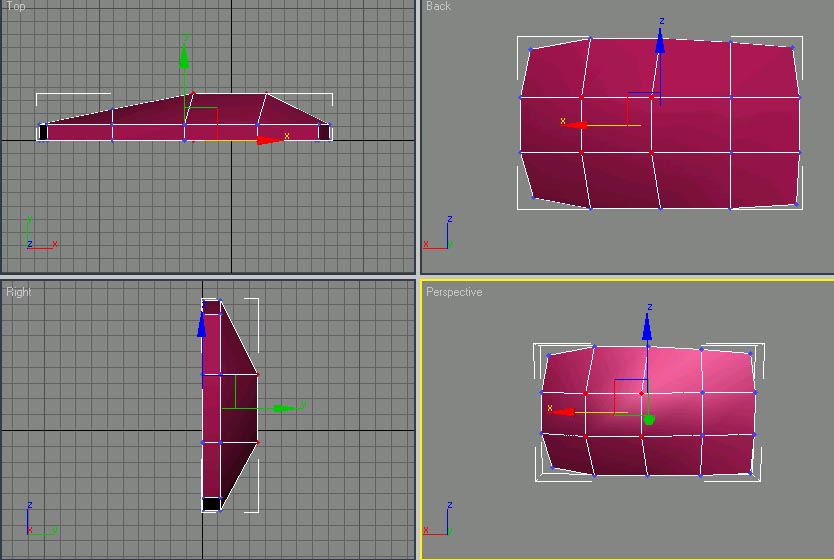

Начнем с бокса и конвертируем его в Editable Poly:

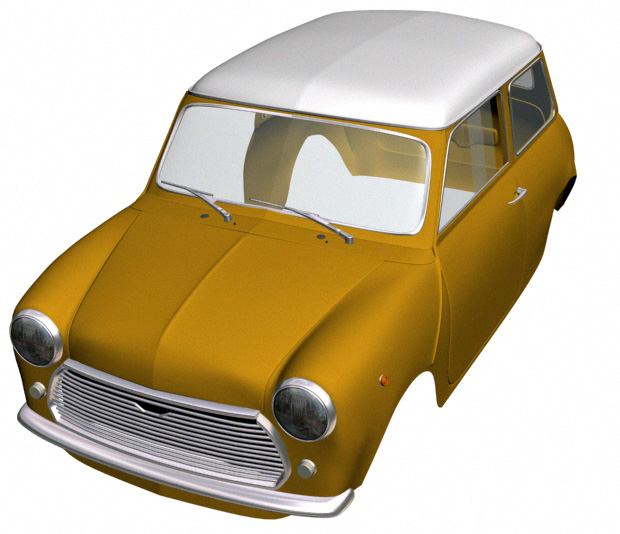

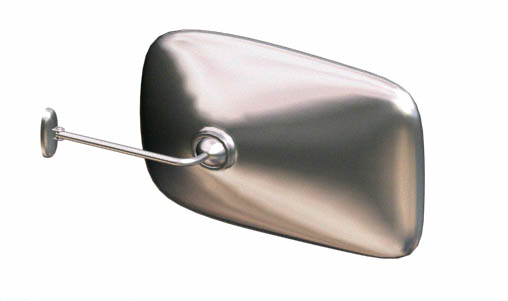

 Завершенная модель:
