Моделирование автомобиля MINI. Часть 14 - Последние штрихи: номерной знак, петли и логотип

Огни номерного знака

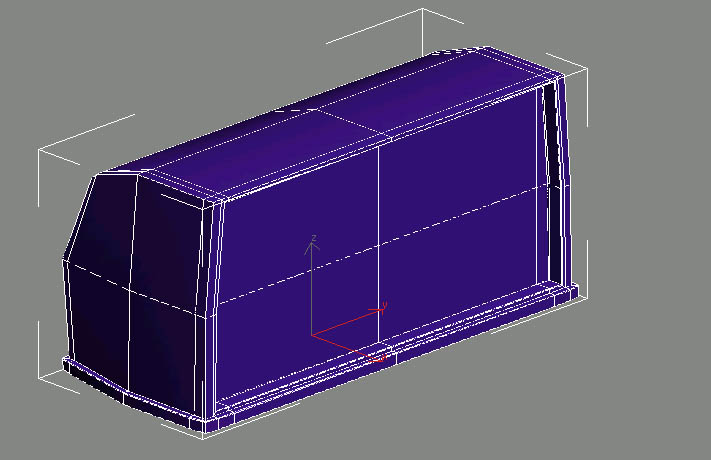

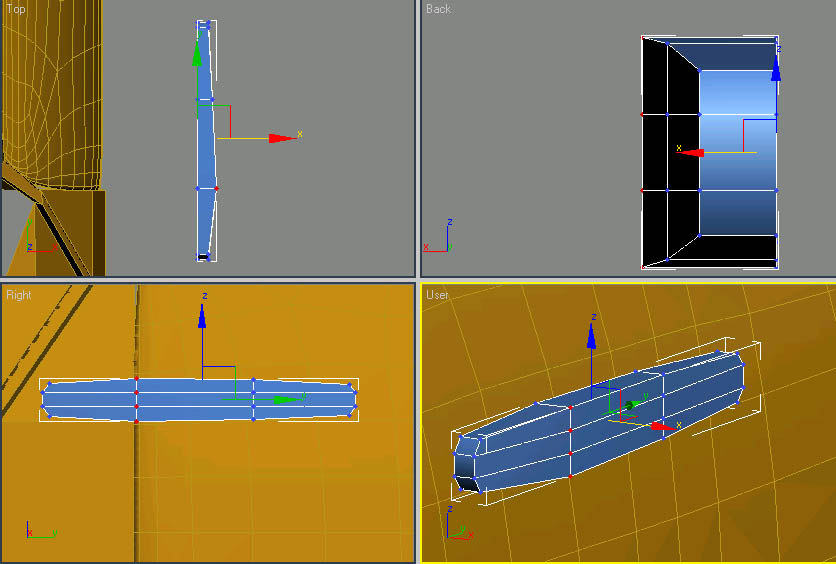

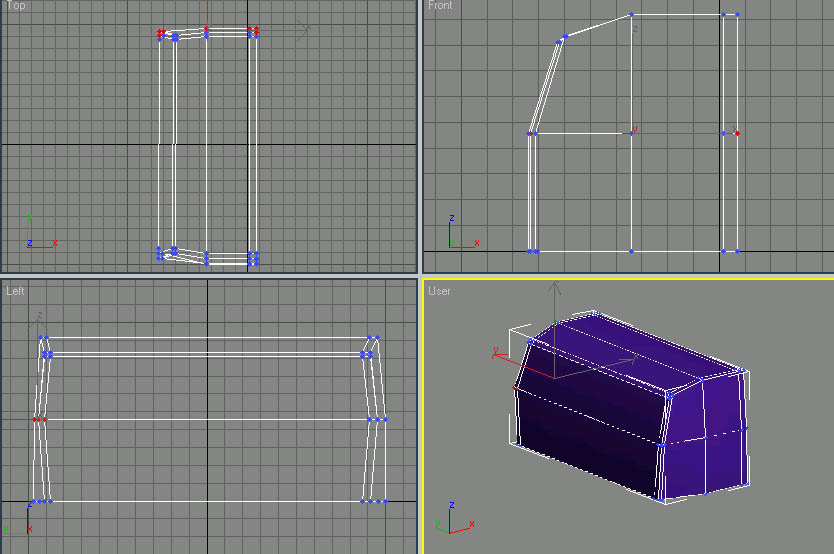

Начнем с box с сегментами 3x4x2 и будем редактировать положение вершин:

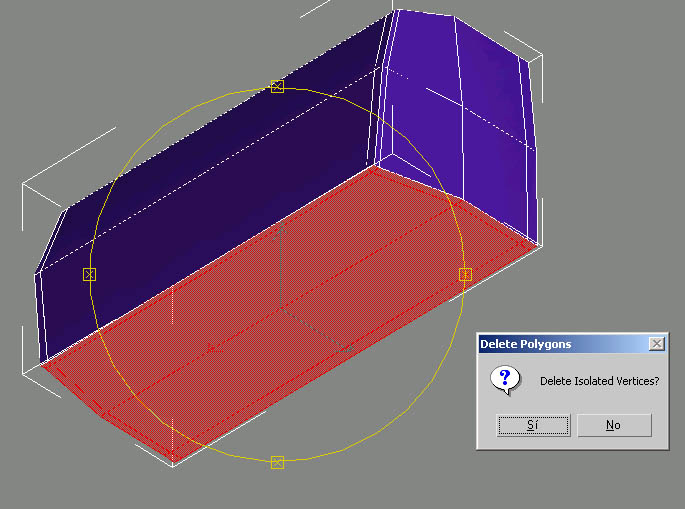

Удаляем полигоны снизу:

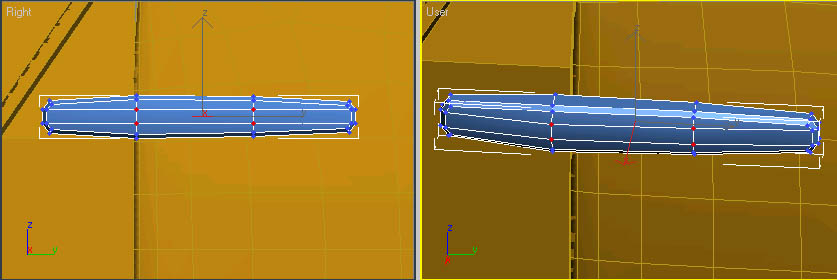

После нескольких разрезов и выдавливаний:


Номерной знак

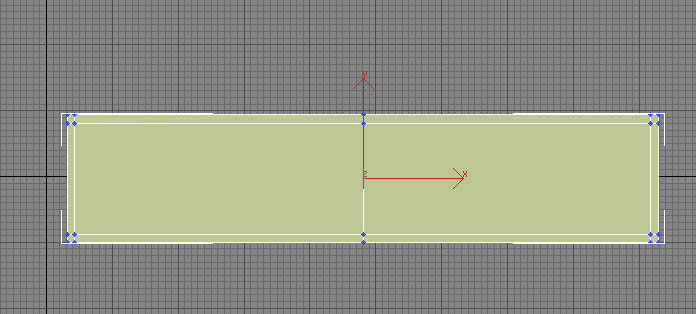

Номерной знак сделаем в виде chamferbox, а потом наложим на него текстуру:

Металлическая полоска по краю корпуса

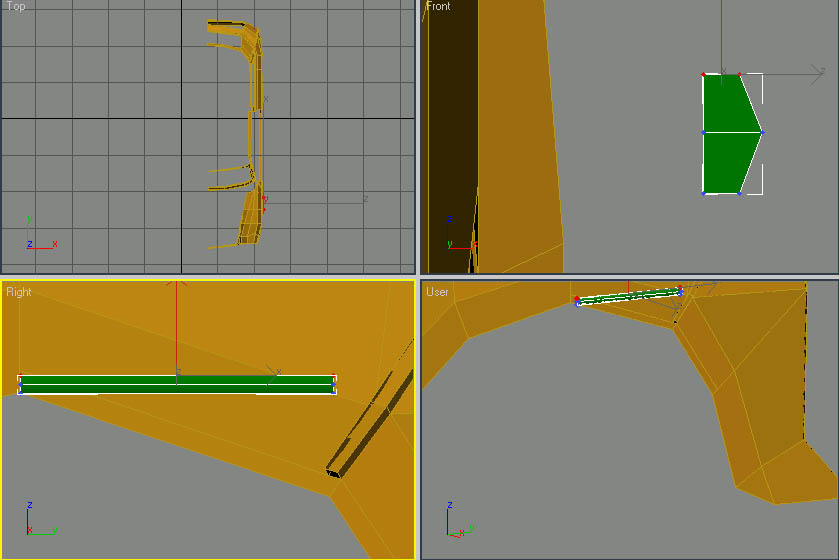

Начнем с box 2х1х1. Удаляем задние полигоны и выдавливаем вдоль геометрии корпуса:

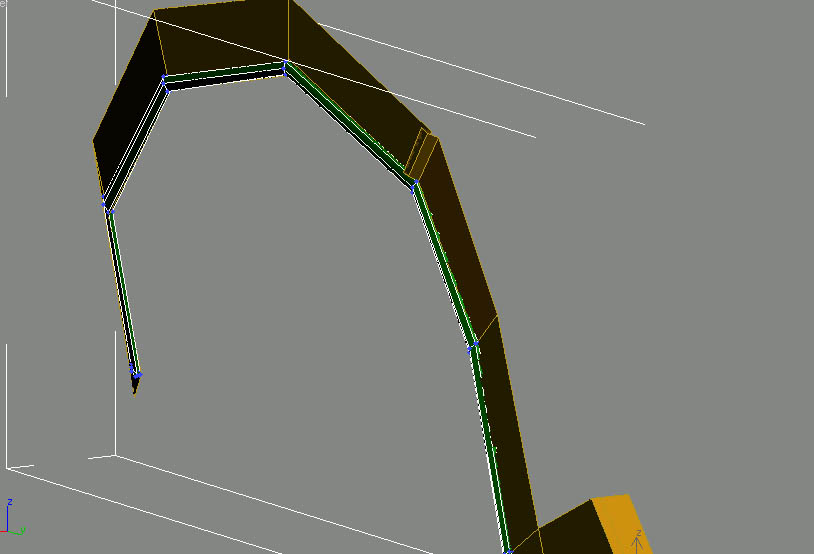

Продолжаем далее выдавливать:

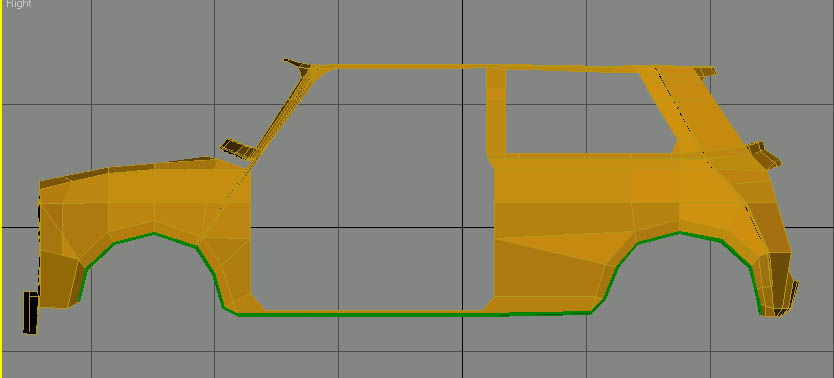

На виде сбоку:

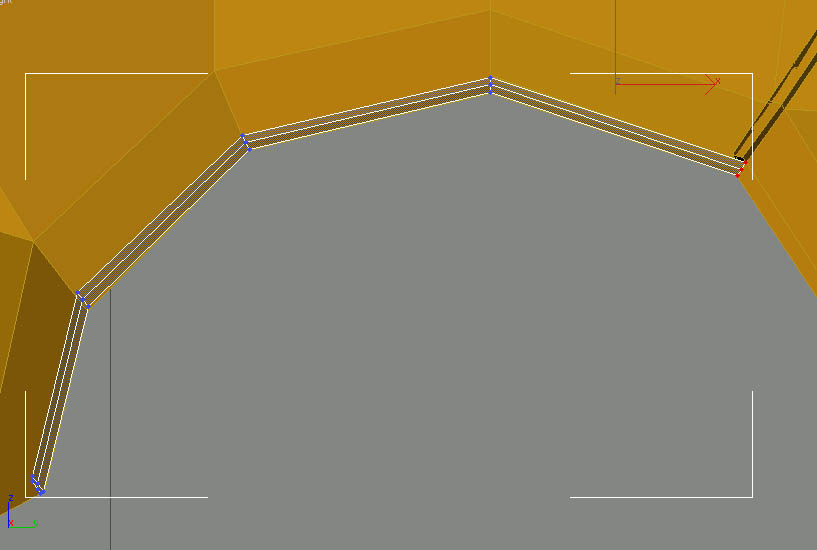

Используем вид сверху и перспективный вид для точного размещения вершин вдоль геометрии корпуса:


В конце так получается:

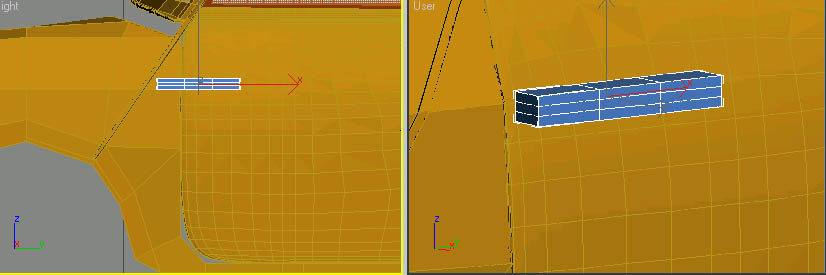

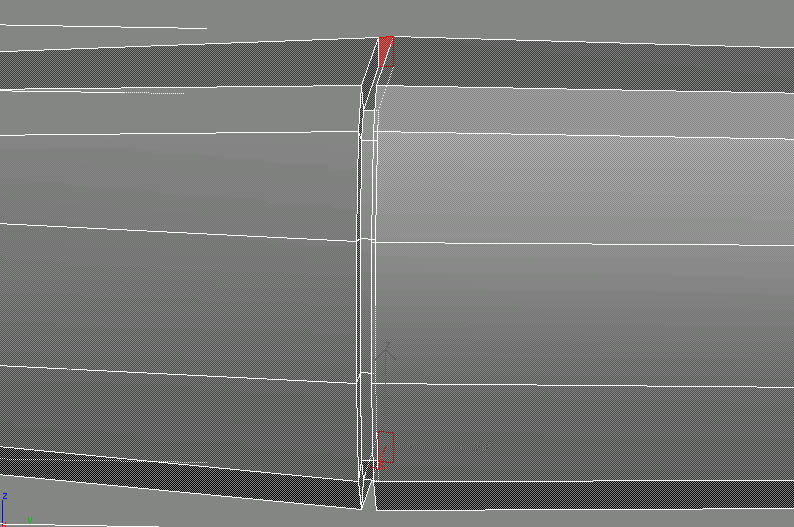

Добавим деталей на переднюю дверь, используем простой box:


Петли. Опять создаем Box 3x3x1 box:


Преобразуем в Editable Poly и удаляем полигоны сзади. Начинаем менять положение вершин:


Выделяем ребра в верхней части и применяем к ним Chamfer:

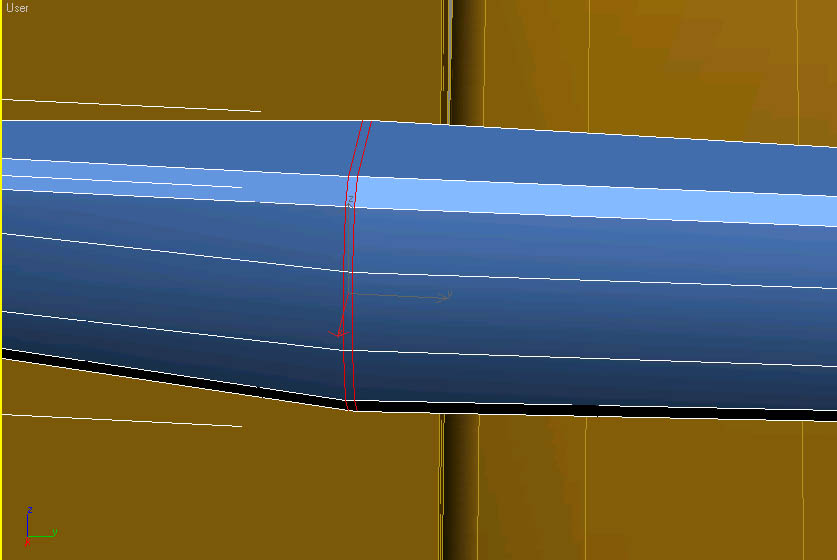

Выделяем ребра как на рисунке и применяем Chamfer 0.01:

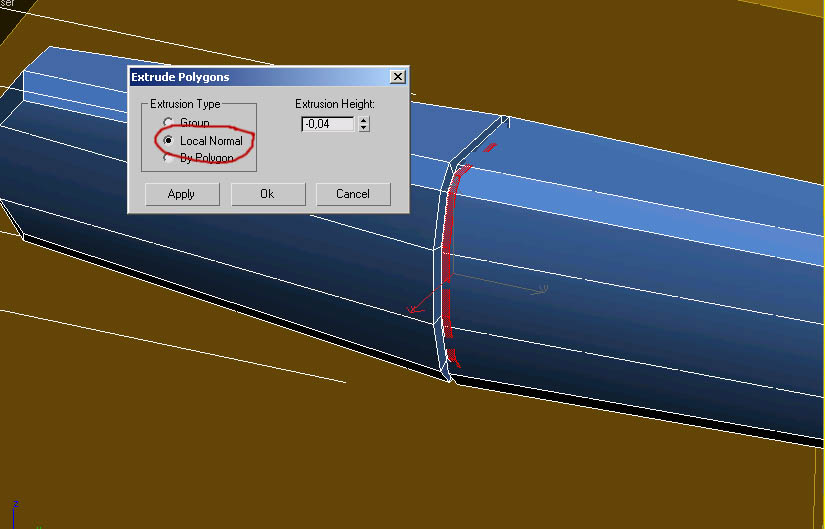

Потом выдавливаем их на -0,04 (используем Local Normal):


Удаляем ненужные полигоны:

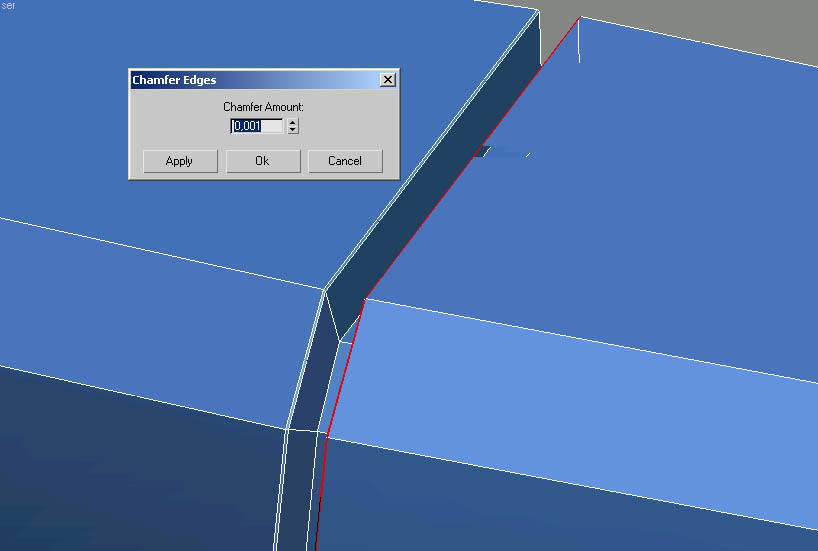

Наконец, применяем Chamfer к ребрам на границах:


Добавляем модификатор Meshsmooth с 2 итерациями и копируем вторую петлю:


Логотип

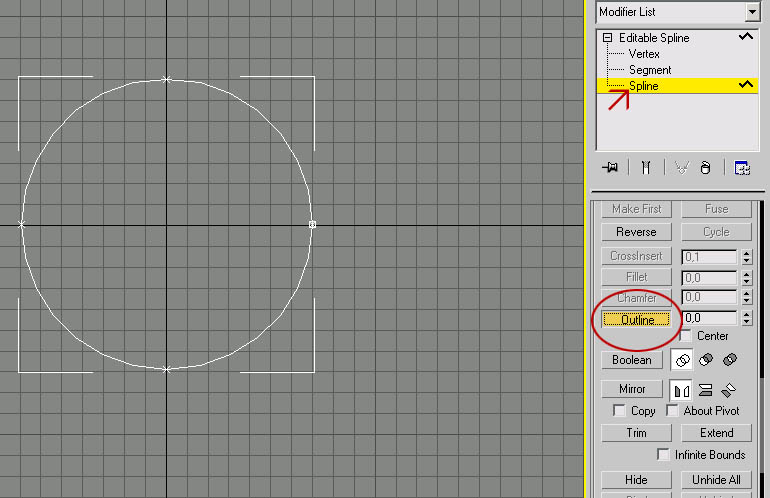

Создаем сплайн в виде окружности, конвертируем их в Editable Poly, переходим на уровень редактирования всего сплайна целиком и применяем Outline с небольшим значением:

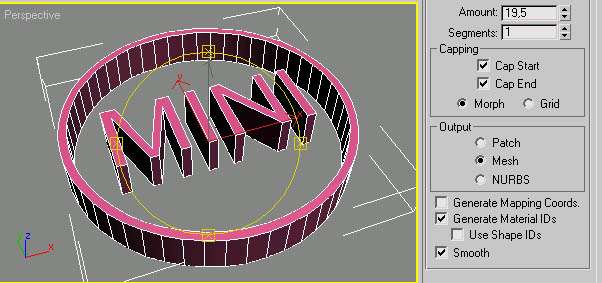

Создаем текст с использованием сплайна Text, конвертируем его в Editable Spline и присоединяем его к окружности (Attach). Далее применяем модификатор Extrude:

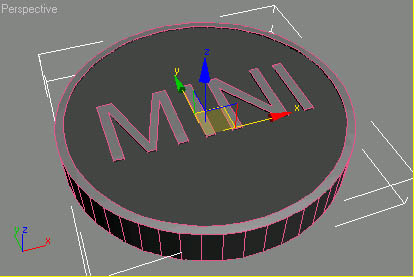

Для «заполнения» логотипа создадим еще одну окружность и выдавим ее:

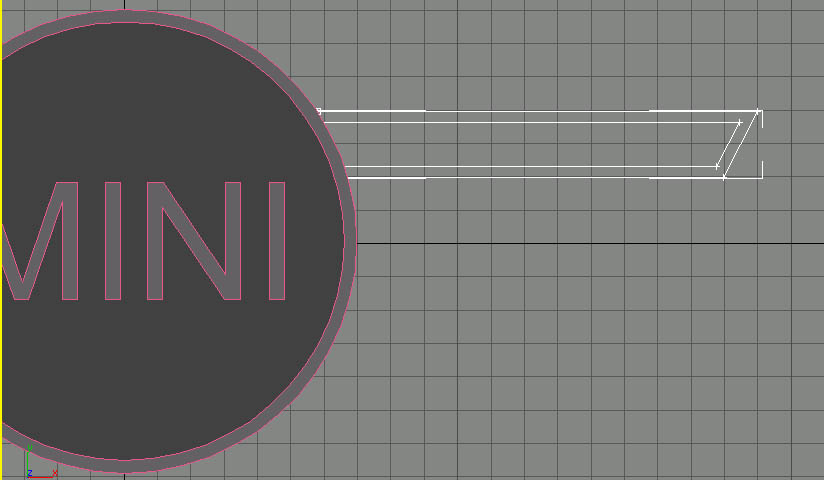

Создадим еще один сплайн для «крыльев»:


Добавляем модификатор Bevel и производим выдавливания на 2-х уровнях:

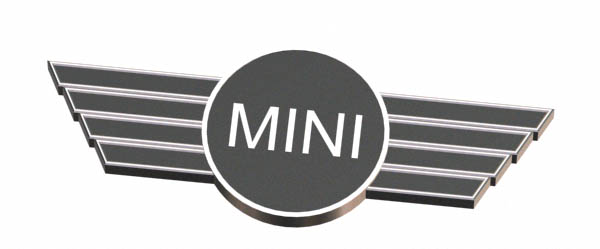

«Заполним» крылья новым сплайном и выдавим его, а потом скопируем крылья:
