Моделирование автомобиля MINI. Часть 15 - Колеса

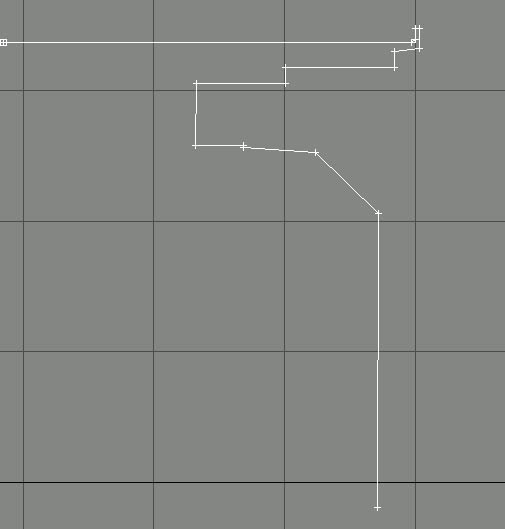

Начнем с ободов, на виде сбоку создадим двумерный сплайн как на рисунке ниже:

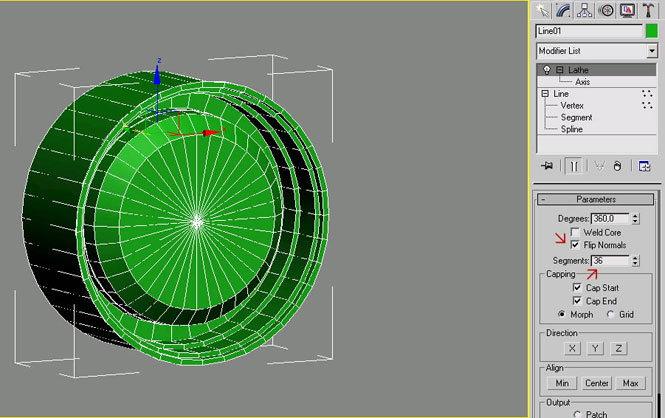

Применяем модификатор Lathe c 36 сегментами. Если будут проблемы с отображением объекта, нажимаем "flip normals":

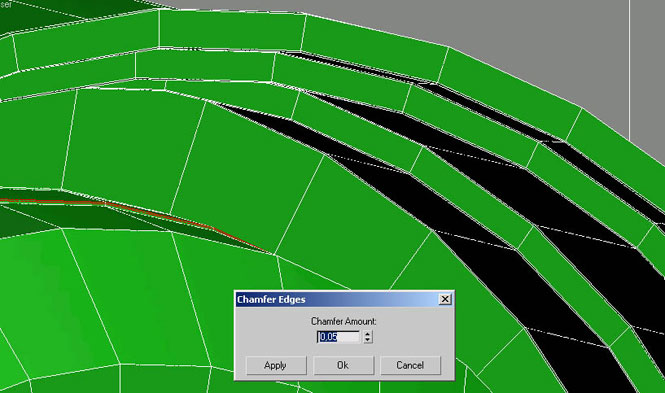

Конвертируем в Editable Poly и выбираем ребра по краям с помощью Loop и применяем Chamfer, чтобы получить необходимую кривизну после применения Mesh Smooth:

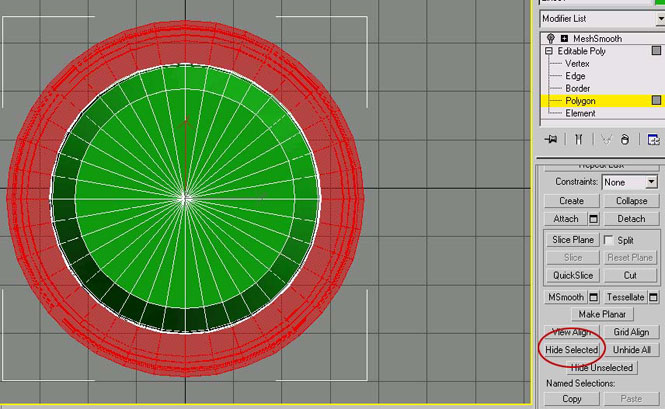

Выделяем и скрываем внешние полигоны:

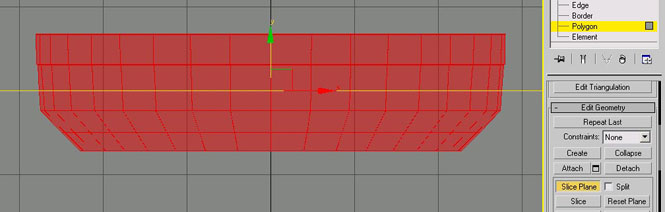

Выделяем полигоны и делаем дважды разрез с помощью Slice:

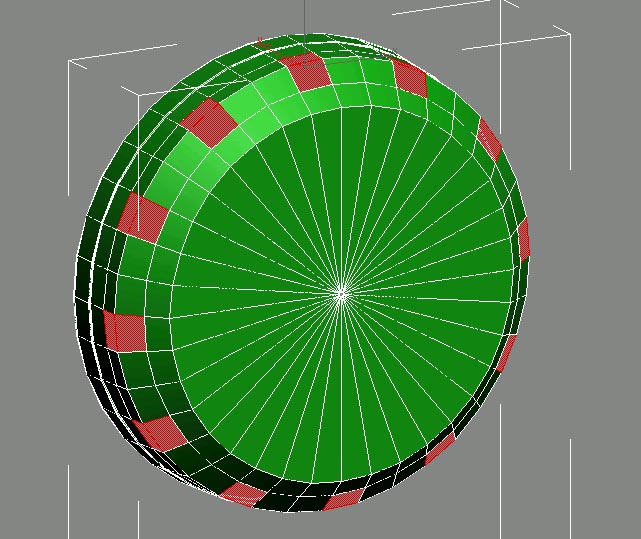

На перспективном виде выделяем полигоны и удаляем их:


Добавляем модификатор Mesh Smooth с 2 итерациями:

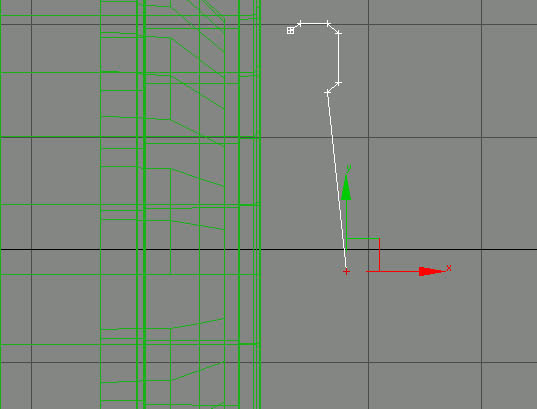

Чтобы закончить обод, создаем сплайн, применяем к нему модификаторы Lathe и Mesh Smooth:

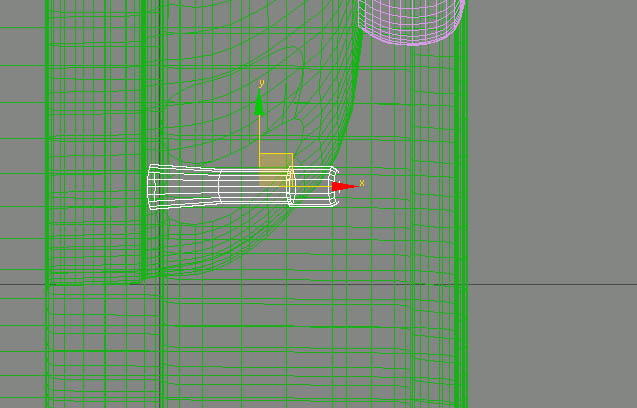

Если хочется добавить ниппель, то используем цилиндр и изменяем его:

>>>>>

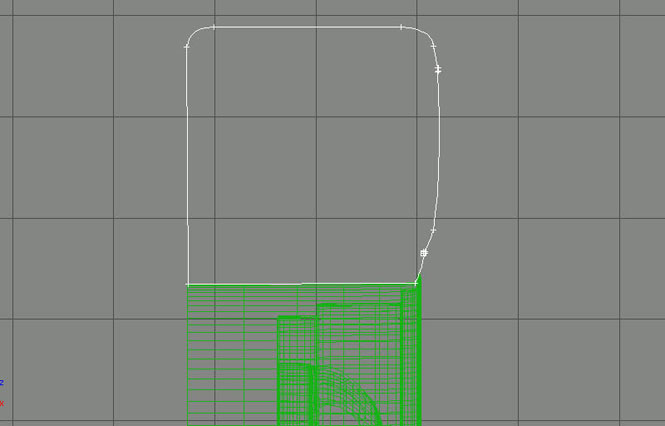

Для создания шины начнем со сплайна:


Применяем модификатор Lathe с 16 сегментами и добавляем Meshsmooth:

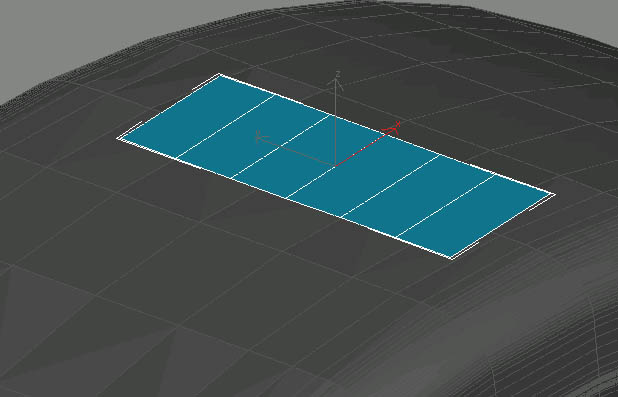

Моделирование протекторов на шине начнем с плоскости:

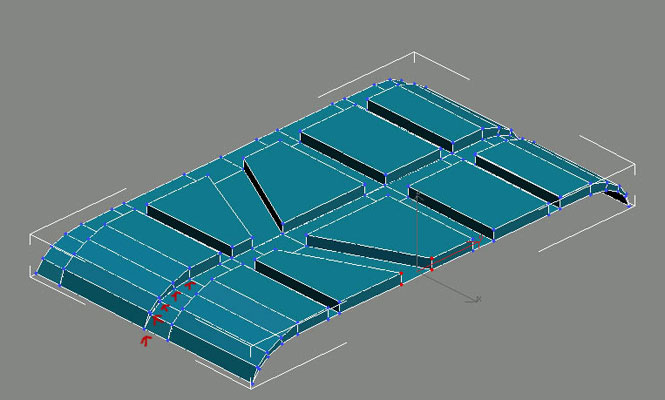

Выдавливаем полигоны для создания рельефа на шине:

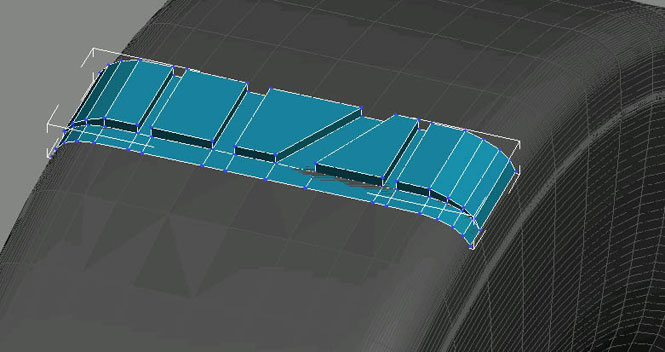

Создаем симметричную копию, присоединяем ее к оригиналу и свариваем вершины посередине:

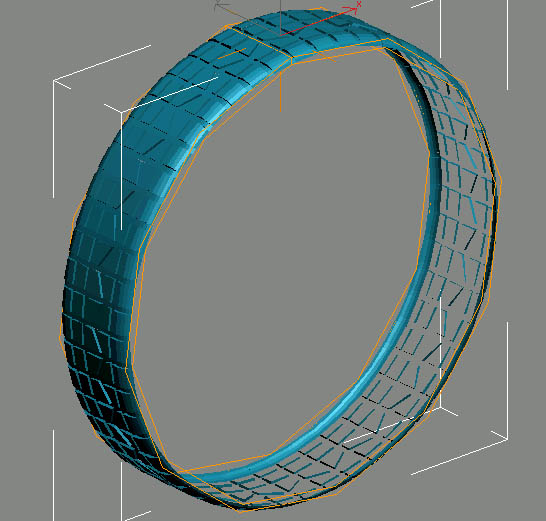

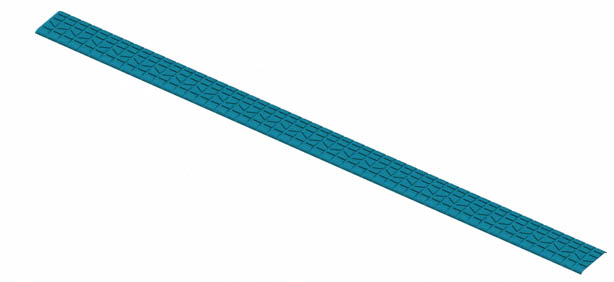

Копируем элемент протектора 50 раз и свариваем вершины для получения цельного объекта. Далее применяем модификатор Bend для скругления в круглую шину:

>>>>

>>>>>


Группируем все элементы колеса в одну группу и копируем для создания 4 колес. Если требуется, то колесо масштабируем.
