Моделирование автомобиля MINI. Часть 16 - Интерьер

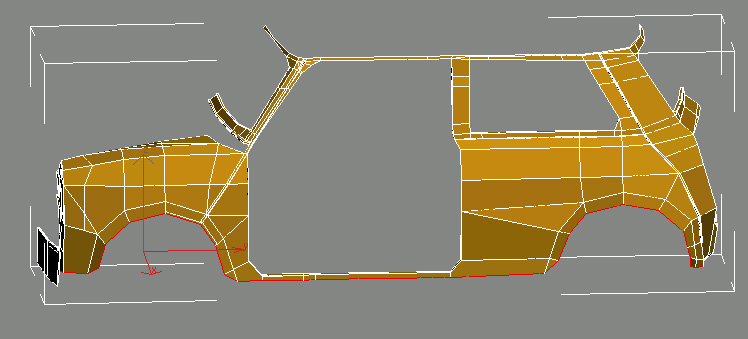

Начнем моделировать пол. Выделим ребра по границе снизу:


И выдавливаем дважды, первый раз небольшое выдавливание, второй раз больше, чем ширина колеса:

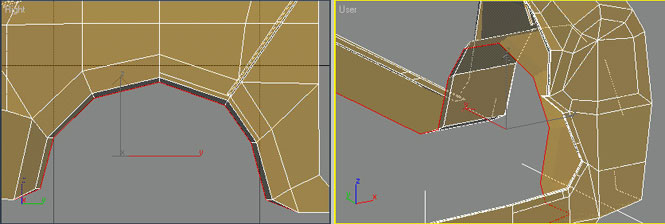

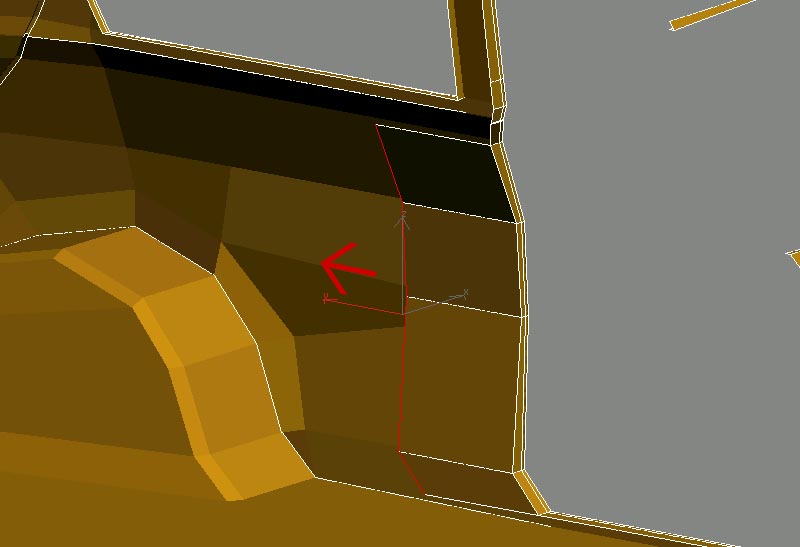

Нам нужно еще одно небольшое выдавливание для создания арки за колесом:

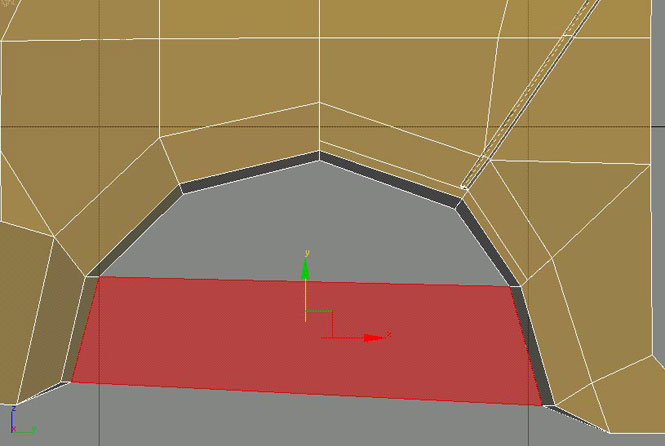

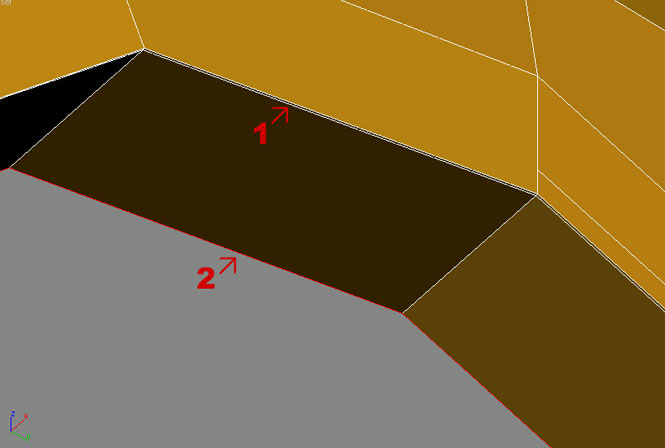

Заделываем отверстие, для этого на уровне редактирования полигонов используем инструмент Create:


Выделяем ребра по низу авто и выдавливаем их для создания днища. Выравниваем вершины оси симметрии машины:


Если есть желание, то можно точно таким же образом создать внутреннюю поверхность автомобиля: выдавливаем ребра и свариваем вершины:

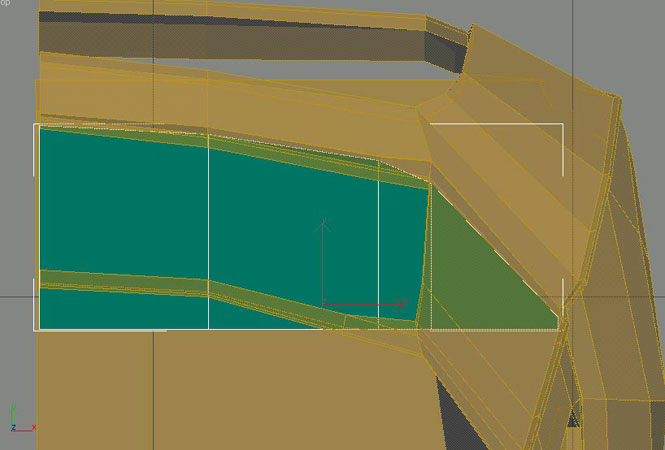

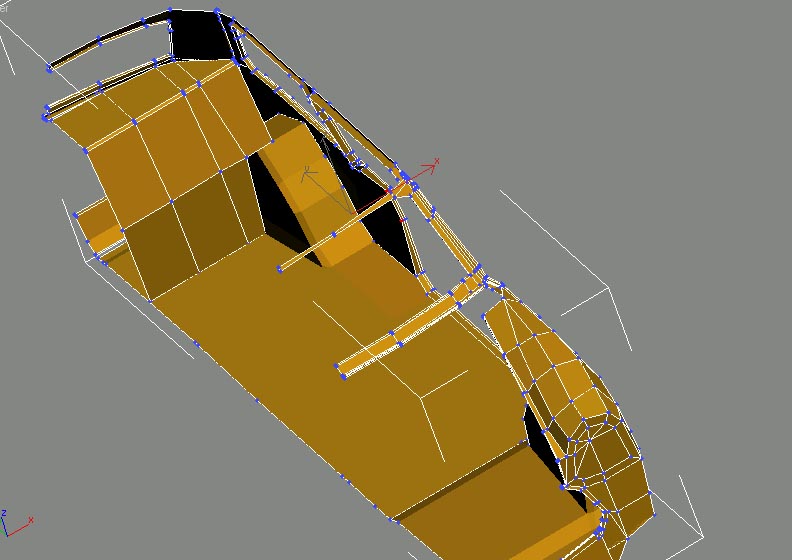

Задняя часть машины внутри. На виде сверху создаем плоскость и размещаем ее вершины в соответствии с геометрией корпуса:


Далее выдавливаем грани и корректируем форму. Потом присоединяем к корпусу авто (Attach):

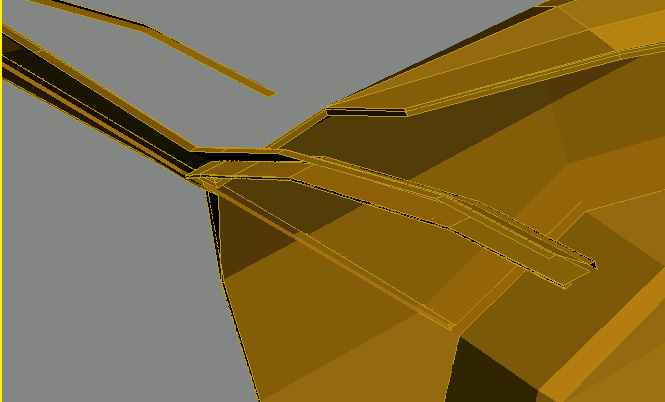

Та же делаем панель спереди у лобового стекла:


Сидения

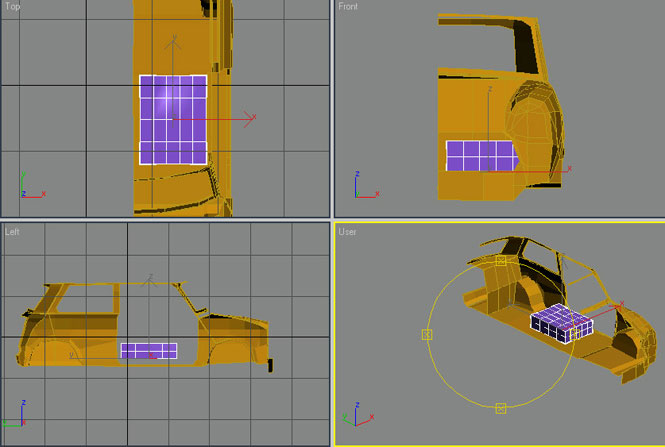

Создаем 4x5x2 box:

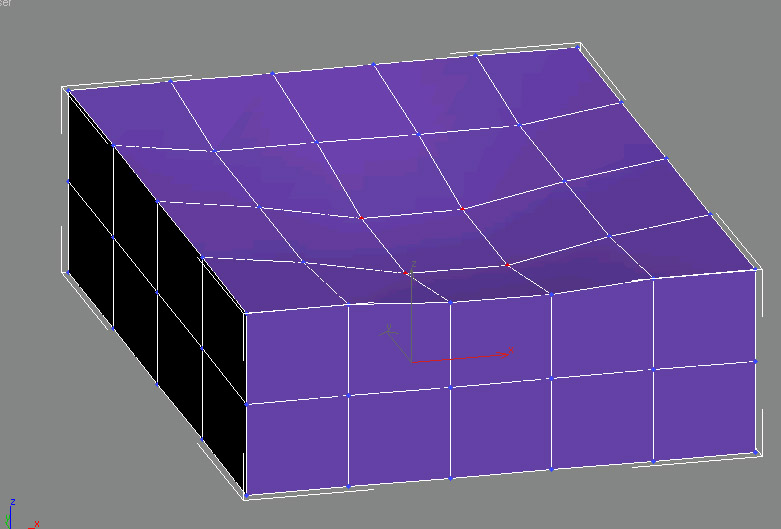

Преобразуем его в Editable Poly. Опустим вниз вершины в центре:

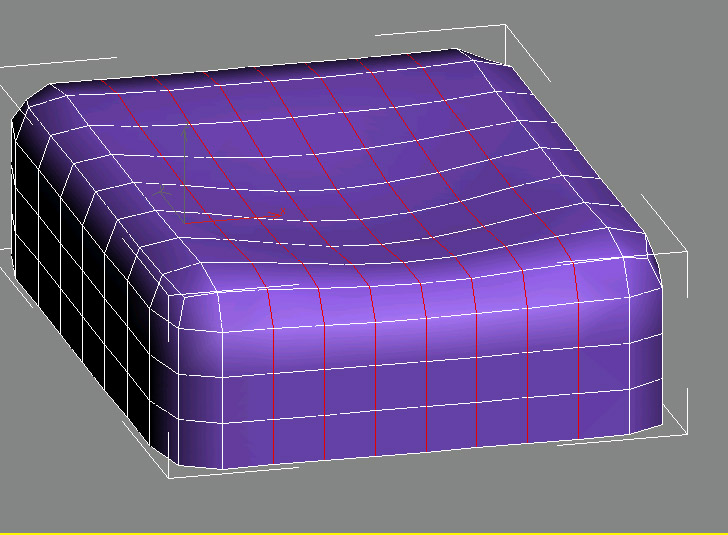

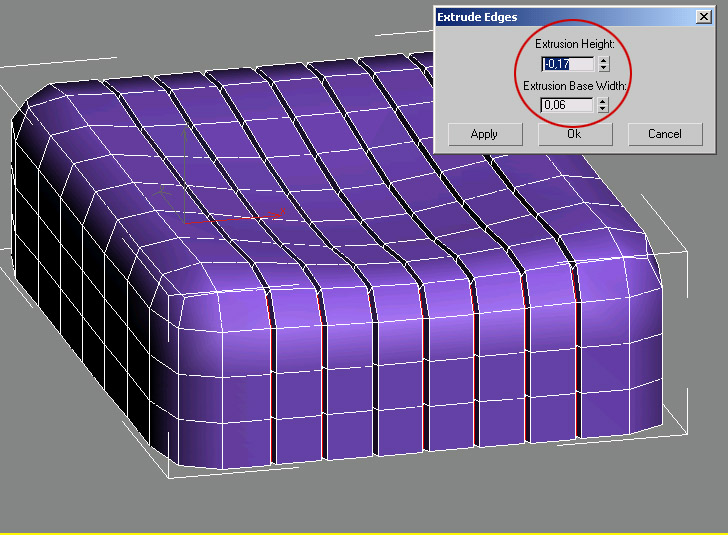

Добавим модификатор Mesh Smooth с 1 итерацией сглаживания и опять конвертируем в Editable Poly. Выделяем ребра по центру и выдавливаем их:

>>>>>


Добавляем Mesh Smooth (1 итерация) – нижняя часть сидения готова. Верхнюю делаем также: начинаем с Box, удаляем нижние полигоны, выдавливаем ребра …


Таким же методом делаем задние сиденья.

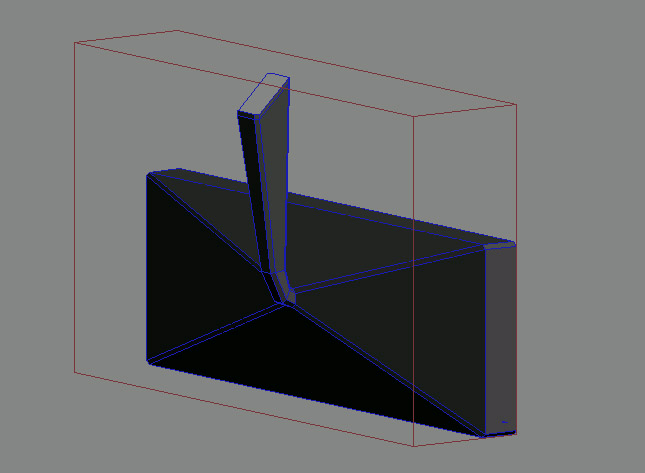

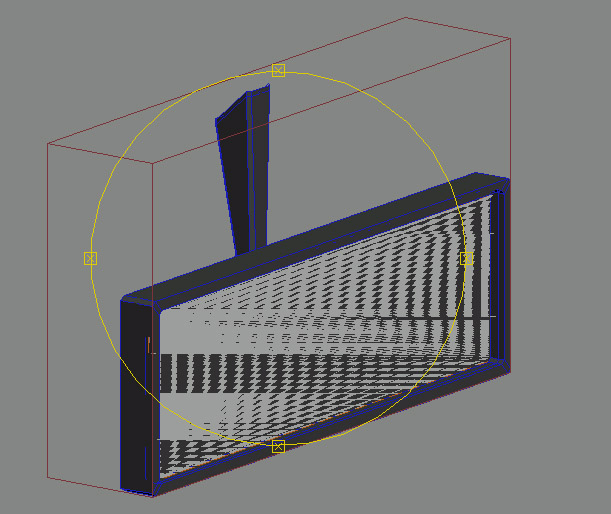

Для зеркала в салоне используем Box. После нескольких выдавливаний и перемещения вершин:

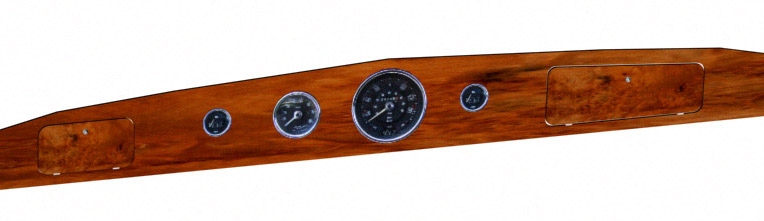

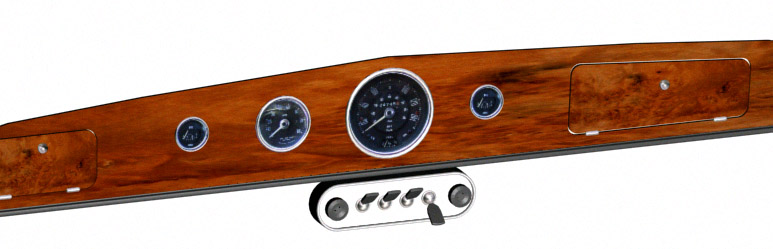

Приборная панель. Мы не будем ее моделировать подробно, а применим текстуру. Саму панель моделируем сплайнами и выдавливаем их. Для круглых частей используем цилиндры и торы:


Для создания границ панелей используем сплайны и модификатор Bevel. Для переключателей берем примитивы:

Руль

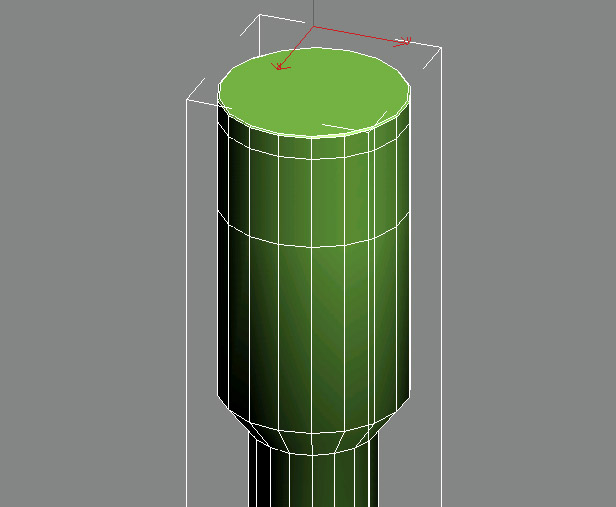

Создаем цилиндр. После нескольких выдавливаний он подходит для оси руля:

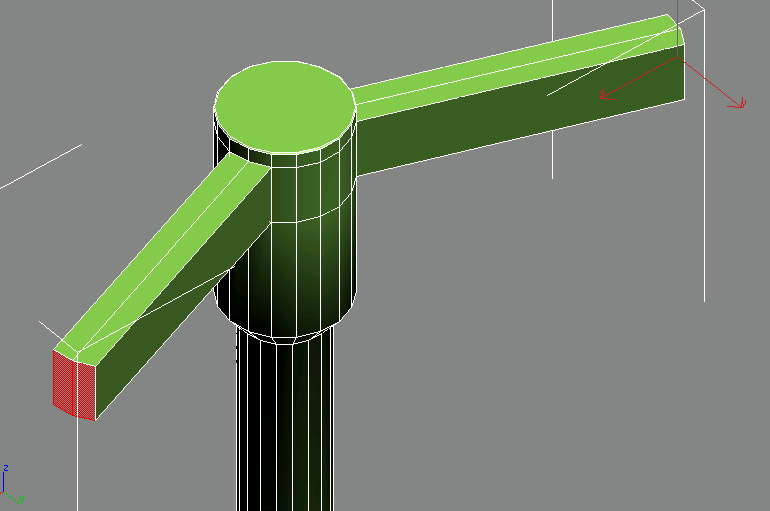

Выделяем 2 боковых полигона и выдавливаем их:

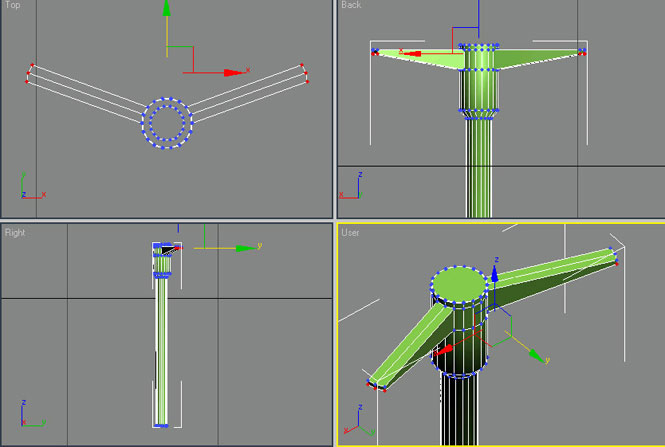

Корректируем положение вершин руля:

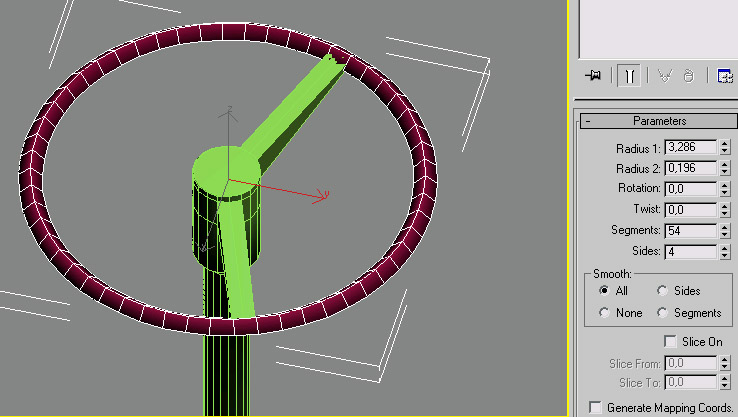

Для обода руля используем тор и конвертируем его в Editable Poly:

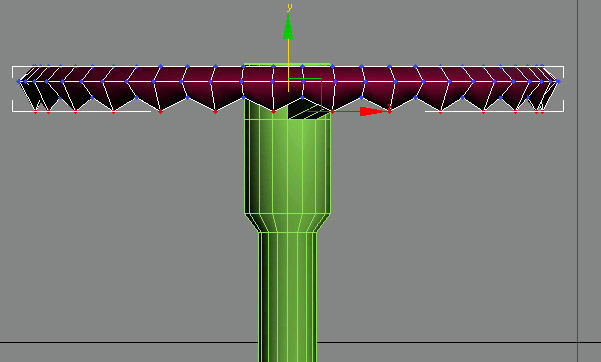

Выделяем вершины снизу через одну и опускаем вниз:

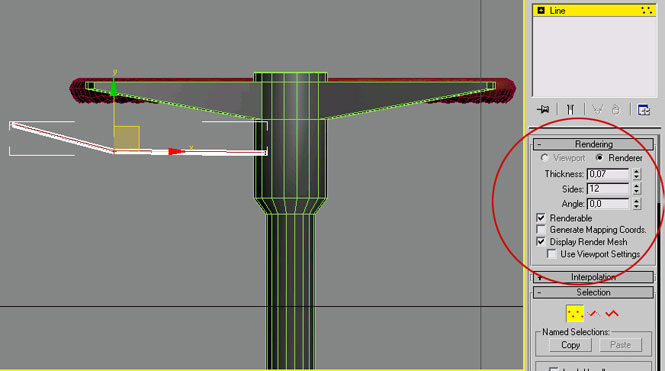

Добавляем модификатор Mesh Smooth с 1 итерацией. Для добавления деталей используем сплайны:

>>>>>


Для завершения просто «свариваем» две половинки модели и размещаем внутри элементы интерьера.
Ура, закончили! Надеюсь у вас не было больших проблем при выполнении уроков. Осталось только наложить материалы и отрендерить модель!!
