Моделирование автомобиля MINI. Часть 2 - Крыло.

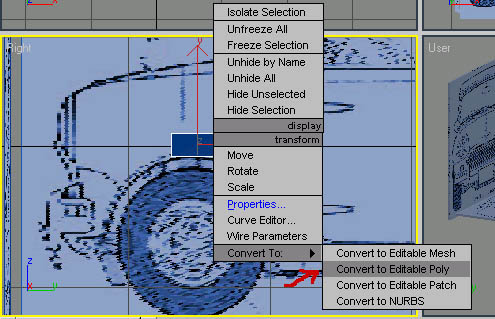

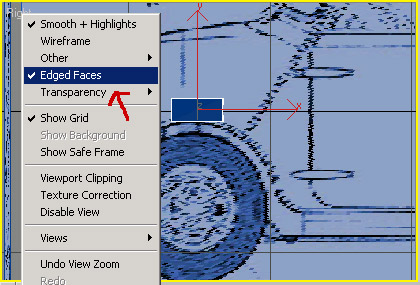

Поехали, создаем на виде "right view" плоскость с количеством сегментовa 1x1 (мы должны работать в режиме отображения с тенями и видимыми гранями, чтобы видеть объект и его грани и легко работать с ними). После этого, кликаем правой кнопкой мыши по плоскости и выбираем Convert to -> Convert to Editable poly.

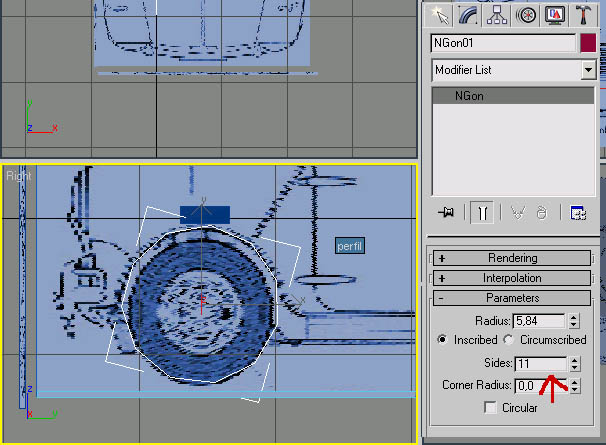

Далее создайте NGon с 11 сторонами и разместите как на картинке. Он будет использоваться для получения идеально круглого колеса:

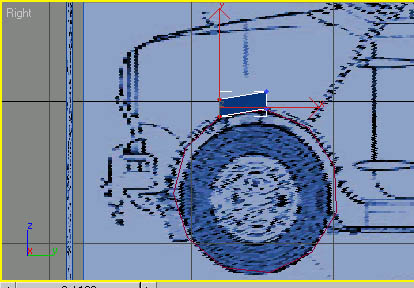

Начинаем двигать вершины плоскости для размещения их вдоль NGon:

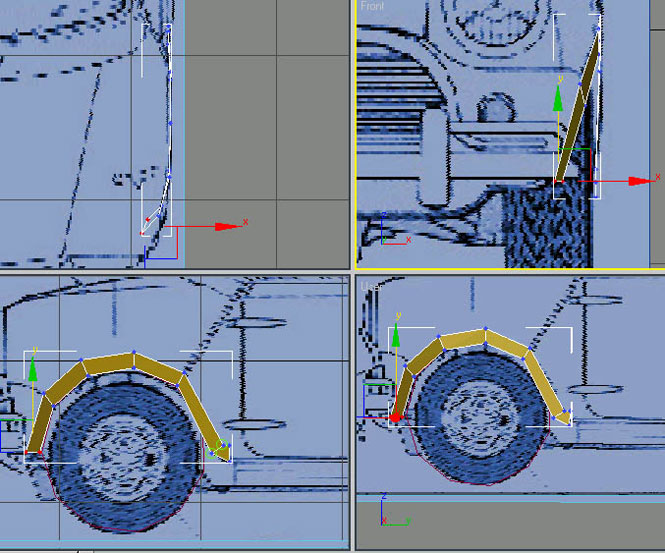

Перейдем на уровень редактирования подобъектов, выделим ребра и переместим их с зажатым Shift, так мы создадим новые полигоны, из которого будет состоять крыло машины. Это важно, перемещать и вращать вершины сразу по 2, чтобы не происходило искажения вновь созданных полигонов:

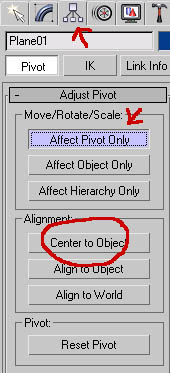

В это же время на виде "frontal view" следует перемещать опорную точку (pivot point) для большего удобства (нужно делать это в течение всего процесса моделирования!). Используем "right view" и "frontal view"  и перемещаем вершины для получения формы крыла как у реального автомобиля:

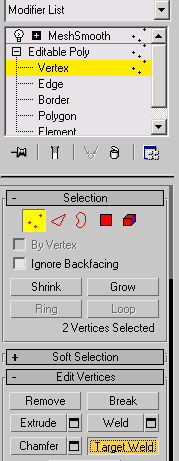

Обратим внимание, что мы «свариваем» некоторые вершины (на рисунке обведены зелеными кружками). Для этого можно использовать опцию "target weld" на уровне редактирования вершин (это позволяет выбрать одну вершину и перетащить на другую, с которой она автоматически будет соединена):

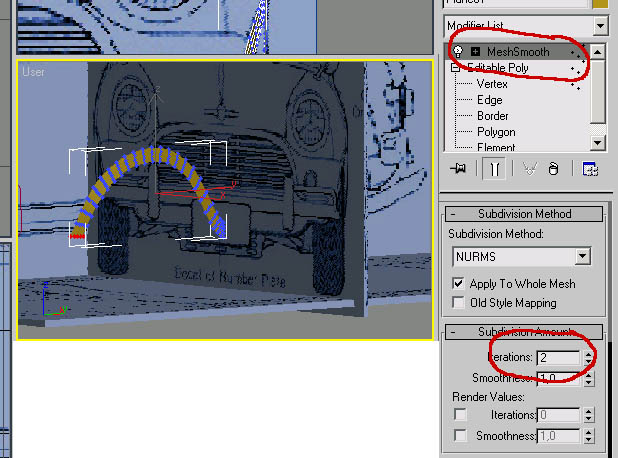

Теперь применяем модификатор "mesh smooth" для того, чтобы посмотреть сглаженную форму крыла. Переходим в список модификаторов и выбираем "MeshSmooth":

В следующем уроке мы продолжим моделировать крыло, расширим его!
