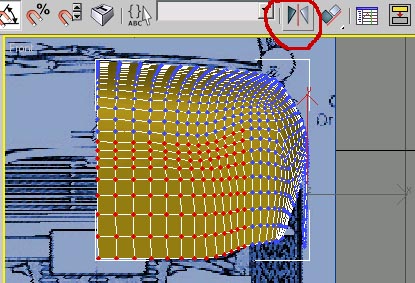

Машина симметрична, поэтому нам нужно сделать вторую половину. Используем инструмент Mirror:

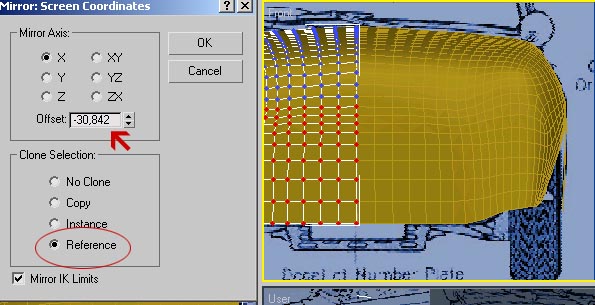

Выбираем правую часть, нажимаем Mirror, в настройках выбираем ось Х, тип клонирования Reference, а параметр Offset (смещение) выставляем так, чтобы зеркальная часть авто совпадала с чертежом:

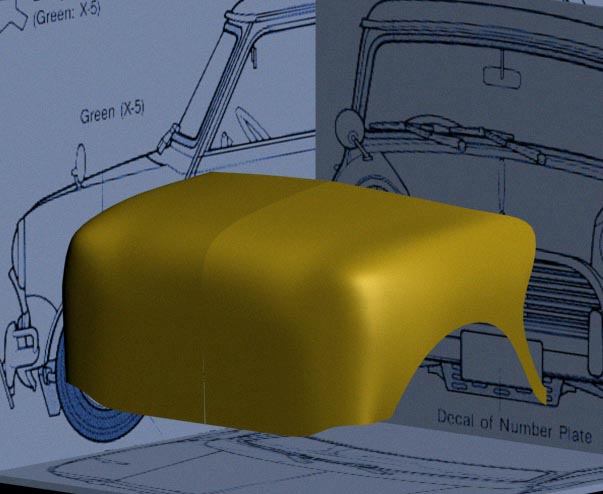

В результате получаем:

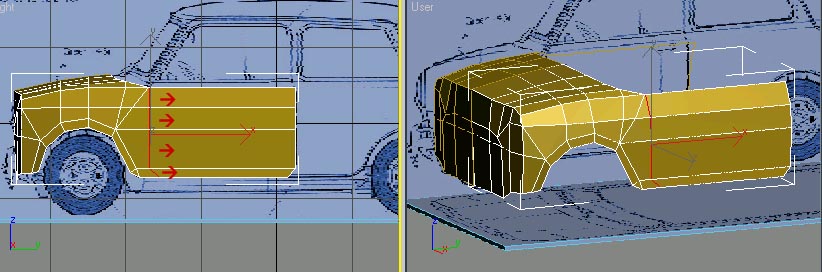

Продолжаем моделировать боковую сторону автомобиля:

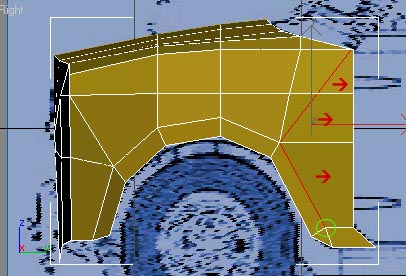

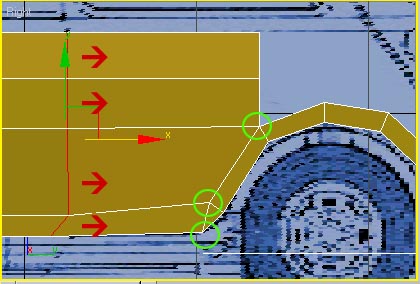

Обратите внимание, где мы свариваем 2 вершины около крыла!

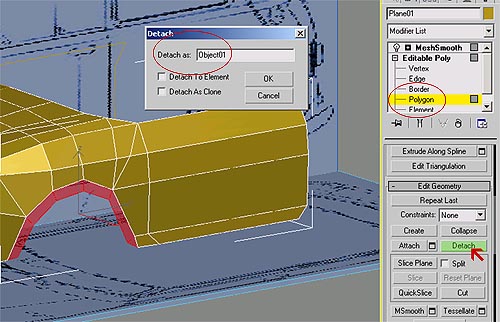

Теперь надо смоделировать заднее крыло, для этого будем использовать то, что уже создали. Выделяем полигоны переднего крыла, копируем их с зажатым shift, перемещаем их на место заднего крыла. Далее нажимаем Detach для отделения заднего крыла как отдельного объекта:

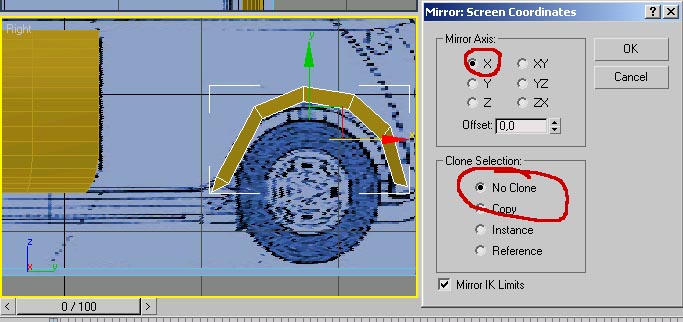

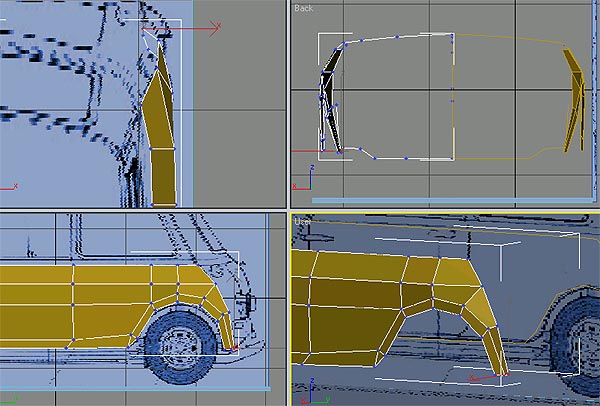

Заднее крыло теперь отдельный объект, центрируем его опорную точку, как было показано в более ранних уроках, применяем инструмент Mirror c параметрами как на рисунке и размещаем крыло в соответствии с чертежами:

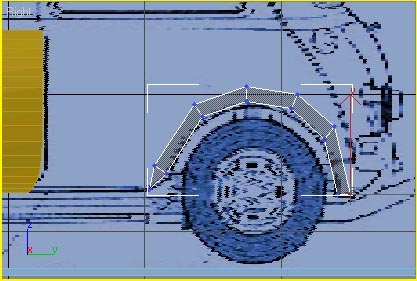

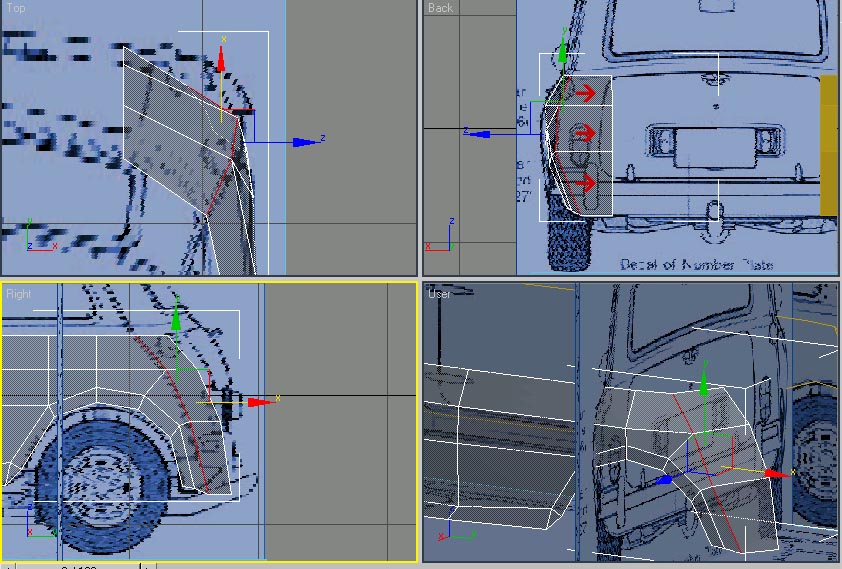

Теперь перемещаем вершины крыла, чтобы получить форму как на чертеже (для удобства лучше сделать крыло прозрачным):

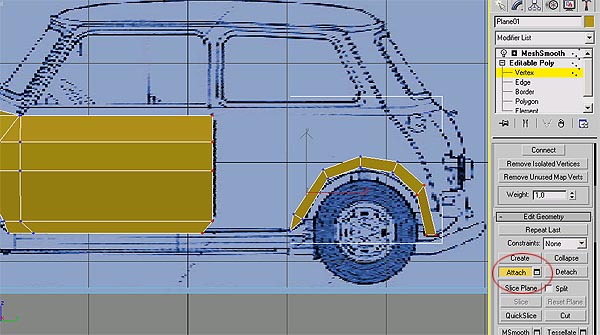

Следующим шагом присоединяем к заднему крылу остальную сетку:

Используя перемещение с shift, соединяем заднее крыло и остальную сеть, сваривая вершины, где нужно:

Продолжаем, используя тот же метод, но нужно быть осторожным, проверять положение вершин во всех видах и сваривать вершины, где требуется:

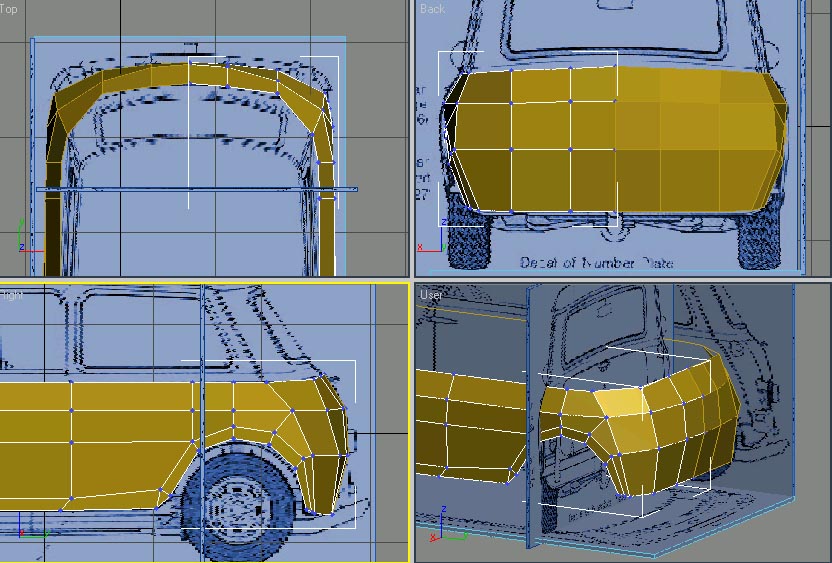

Ну что ж, осталось довершить заднюю часть автомобиля:

Получается так:

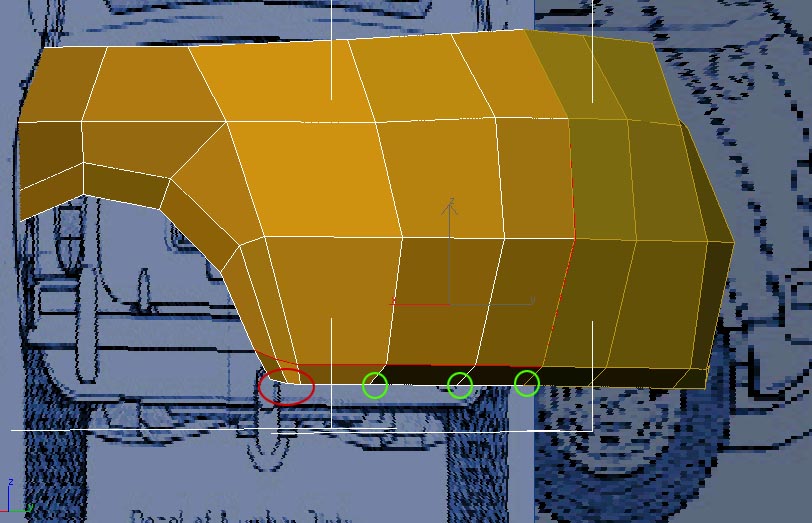

Сделаем разрез по полигонам в перспективном виде с помощью инструмента Cut. Перемещаем перемещаем вершины, помеченные зеленым по оси X, и по оси Y, помеченные красным. Используем остальные виды для контроля за моделью:

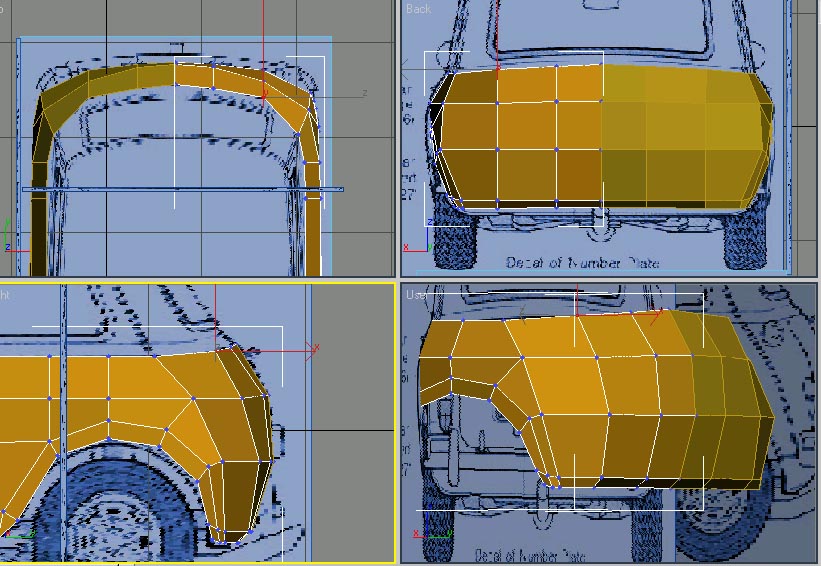

И, наконец, результат всего урока:

|
