Продолжаем добавлять новые детали корпусу: сегодня сделаем задние стекла!

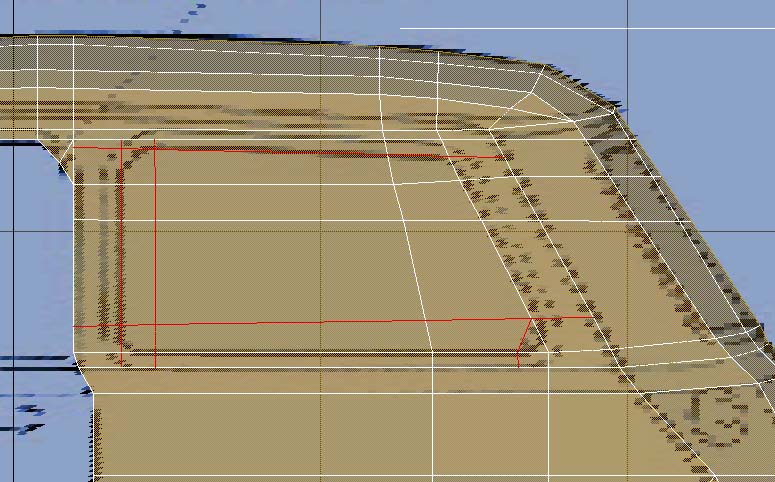

Создайте следующие разрезы на виде справа:
![](/MINI_modelling/Part_7/1.jpg)

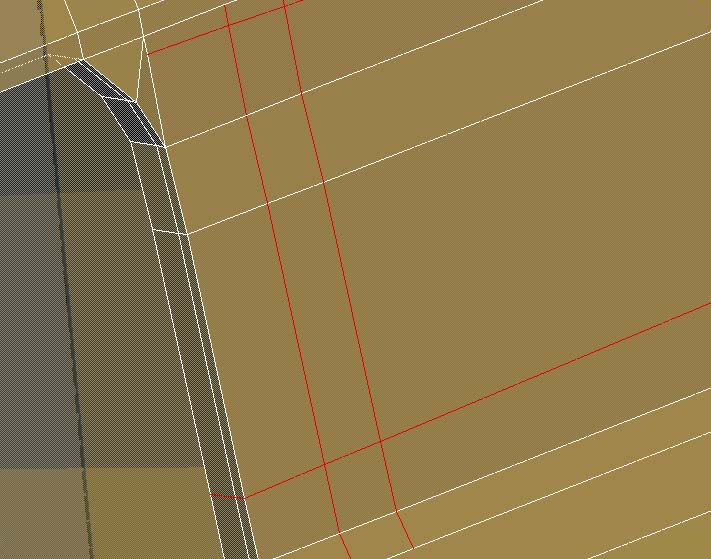

Не забываем про поперечные разрезы двери!
![](/MINI_modelling/Part_7/2.jpg)

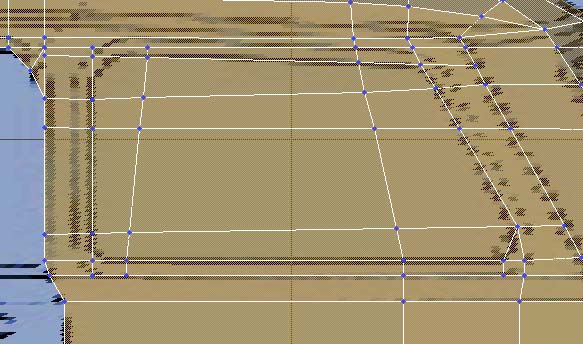

Размещаем правильно вершины как показано на рисунке:
![](/MINI_modelling/Part_7/3.jpg)

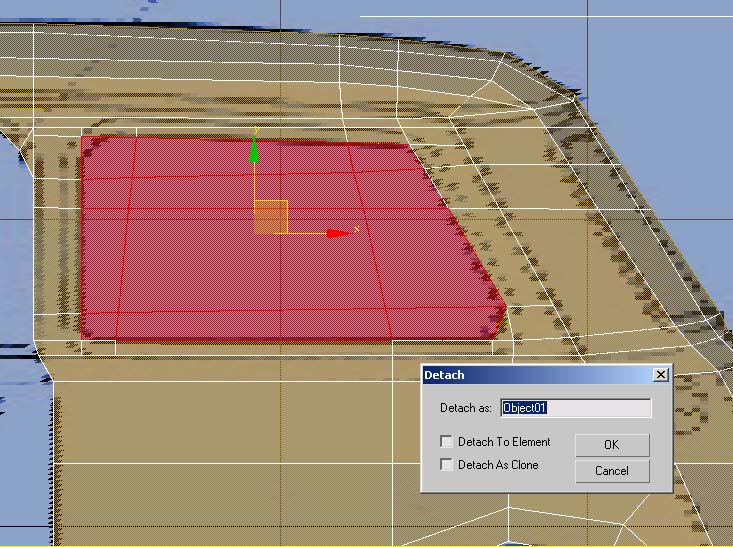

Выделяем полигоны заднего окна и отделяем их от основной сетки как мы делали до этого:
![](/MINI_modelling/Part_7/4.jpg)

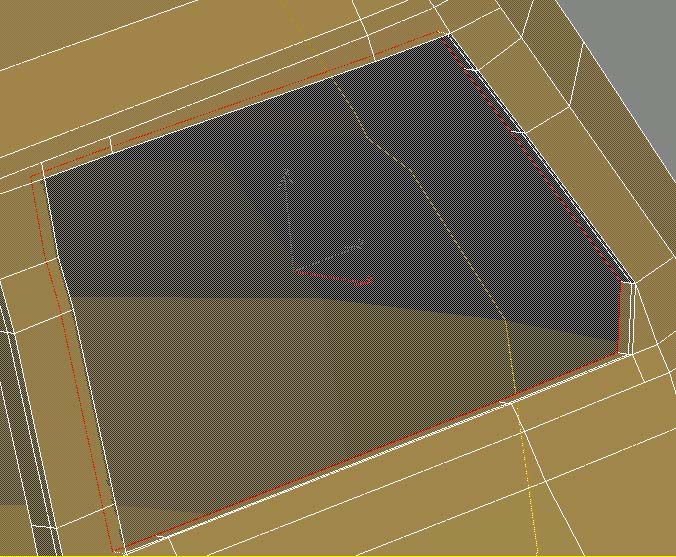

Выделяем грани заднего окна и делаем 2 выдавливания, как мы делали с дверью:
![](/MINI_modelling/Part_7/5.jpg)

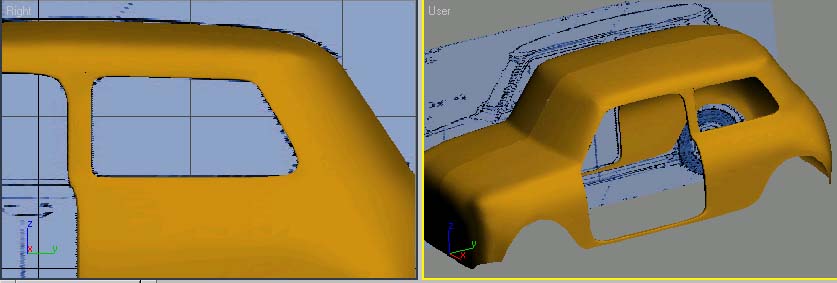

В результате получаем:
![](/MINI_modelling/Part_7/6.jpg)
Есть небольшая проблема с проемом для двери: форма кривой не точно соответствует чертежу, надо это исправить:

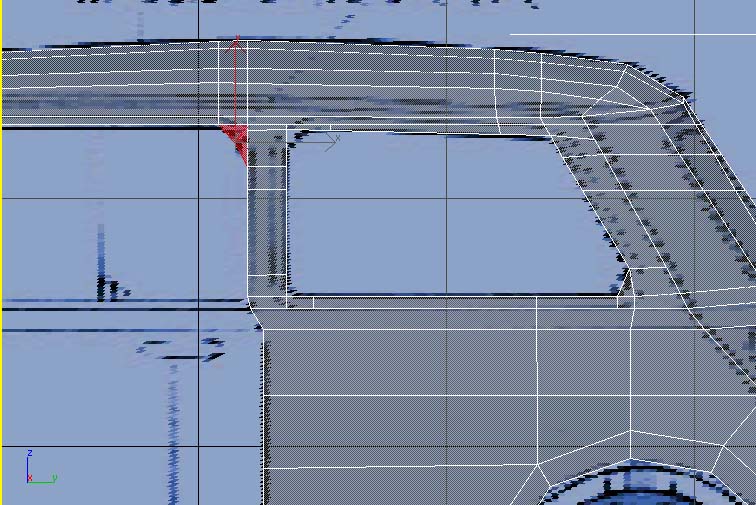

Выделяем и удаляем эти полигоны:
![](/MINI_modelling/Part_7/8.jpg)

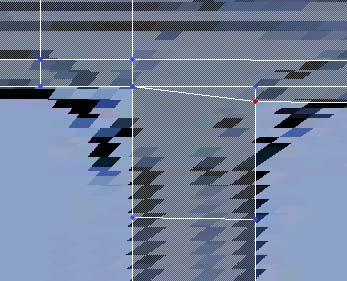

Свариваем эти вершины:
![](/MINI_modelling/Part_7/9b.jpg)

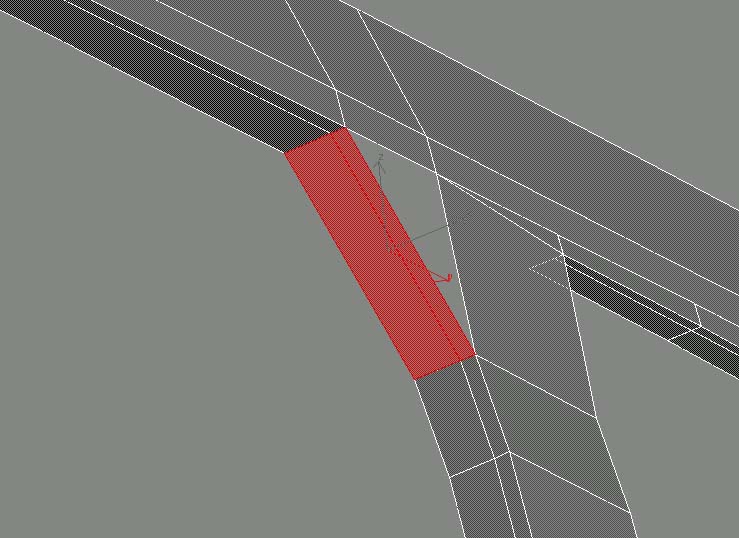

В перспективном виде создаем эти полигоны:
![](/MINI_modelling/Part_7/10.jpg)

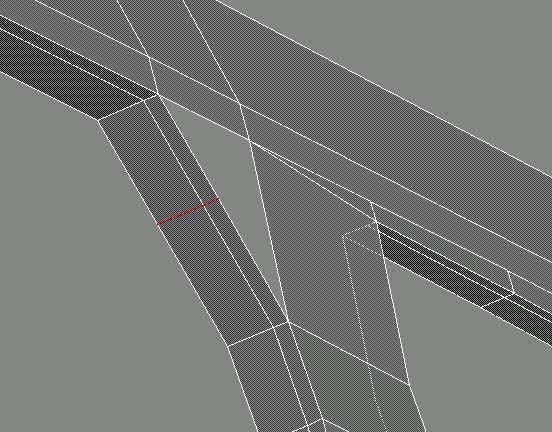

И делаем разрез:
![](/MINI_modelling/Part_7/11.jpg)

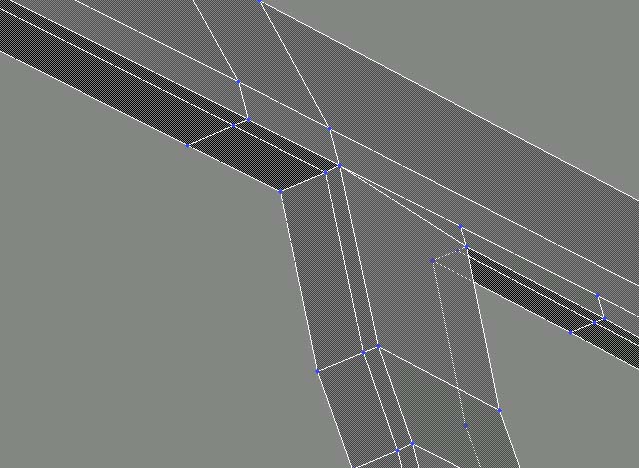

Используя "target weld" свариваем внешние вершины проема двери, после того как сделаем это, выбираем 2 другие вершины и перемещаем их, создавая угол:
![](/MINI_modelling/Part_7/12.jpg)

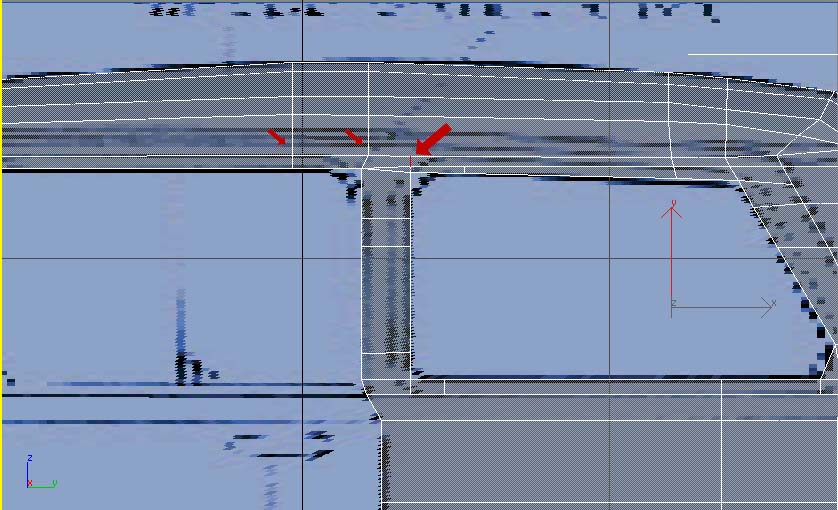

Посмотрим на новую конфигурацию вершин, нужно сделать еще один разрез у заднего она, чтобы увеличить плотность сетки в этой области:
В результате:
![](/MINI_modelling/Part_7/14.jpg)

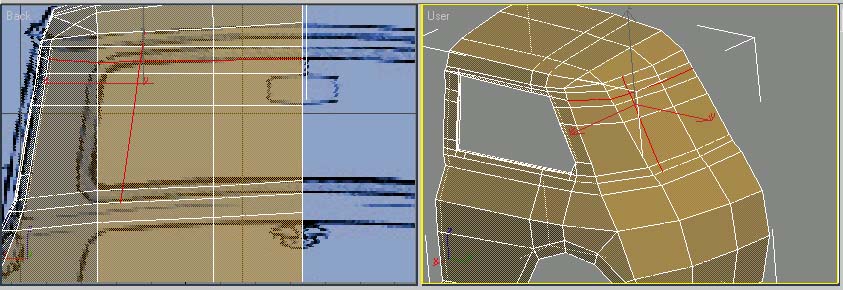

Начнем делать заднее окно со следующих разрезов:

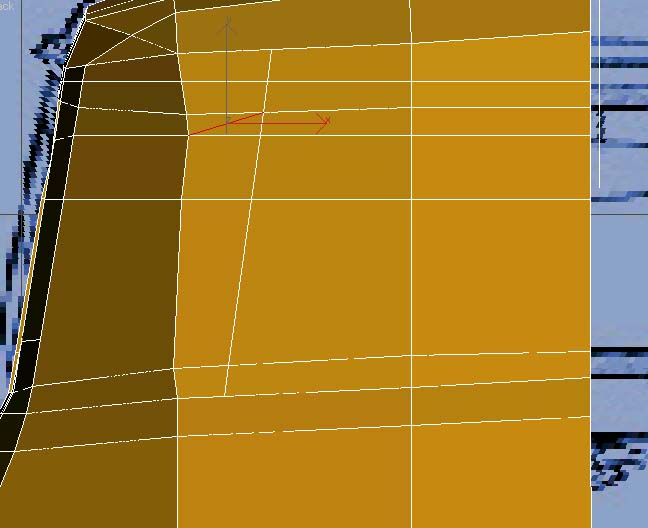

Изменяем положение вершин в соответствии с формой окна и сделаем новый разрез:
![](/MINI_modelling/Part_7/16.jpg)

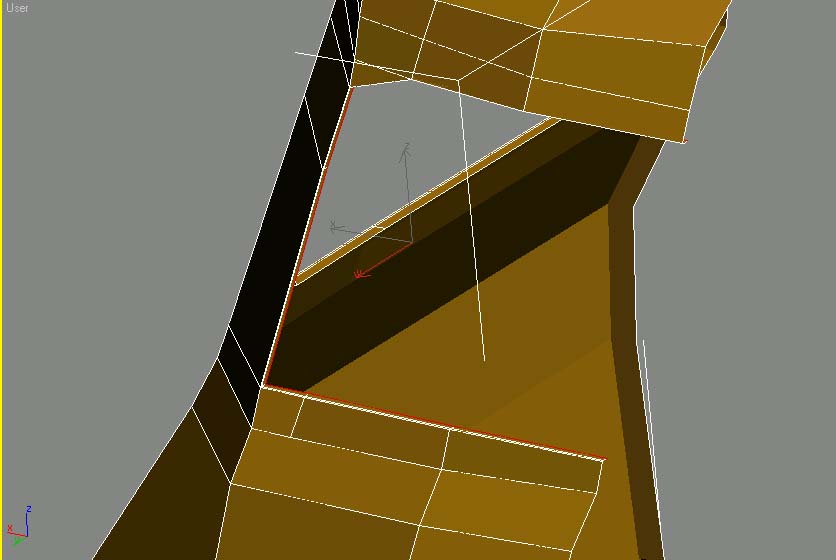

Отделяем полигоны заднего окна, скрываем их, выделяем границу окна и делаем 2 выдавливания, как мы делали до этого:
![](/MINI_modelling/Part_7/17.jpg)

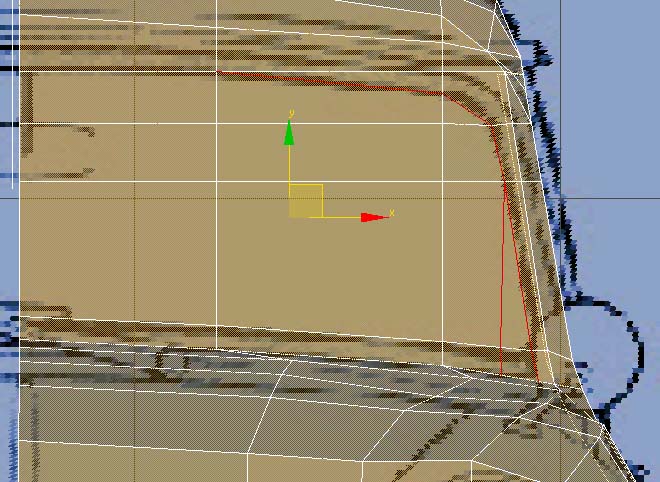

Чтобы закончить с окнами, нужно еще сделать лобовое стекло, делаем следующие разрезы:

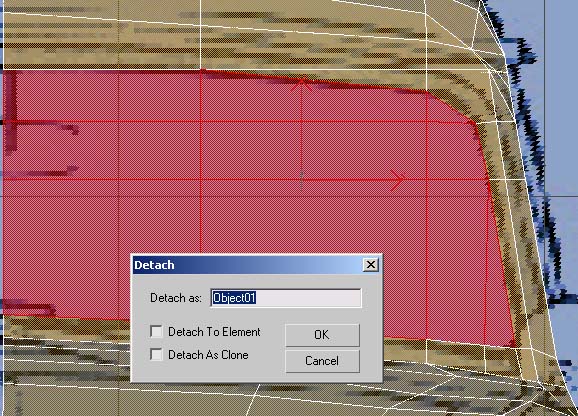

Продолжаем использовать тот же метод, выделяем полигоны лобового стела, отделяем их от основной сетки и выдавливаем границу окна 2 раза:
![](/MINI_modelling/Part_7/20.jpg)
![](/MINI_modelling/Part_7/21.jpg)
Имеем в конце этого урока:
![](/MINI_modelling/Part_7/22.jpg) |
