Моделирование автомобиля MINI. Часть 8 - Корпус, двери

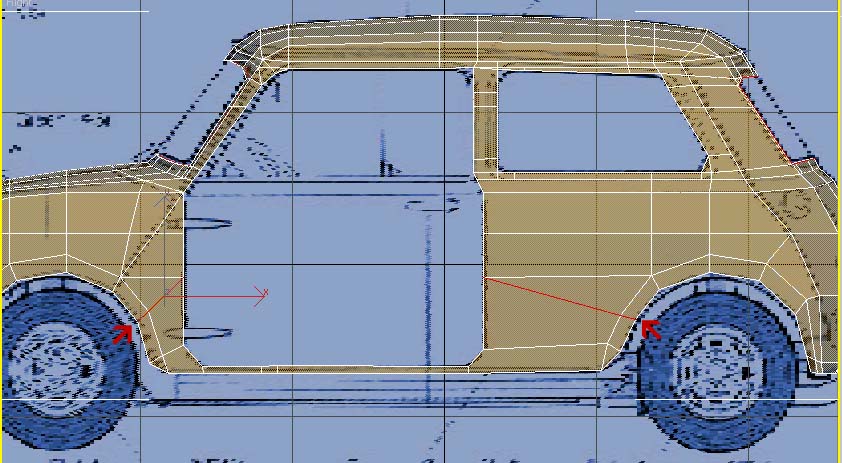

Перед тем, как начать этот урок, доделаем крылья. Просто добавим разрезы и изменим немного положение вершин в соответствии с чертежом:

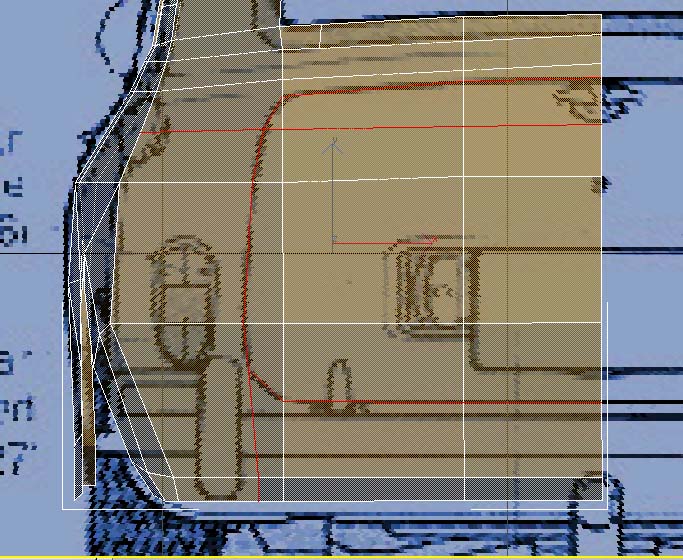

Теперь можем начать делать заднюю дверь. Метод такой же как и до этого использовался: делаем разрезы по линиям чертежа:

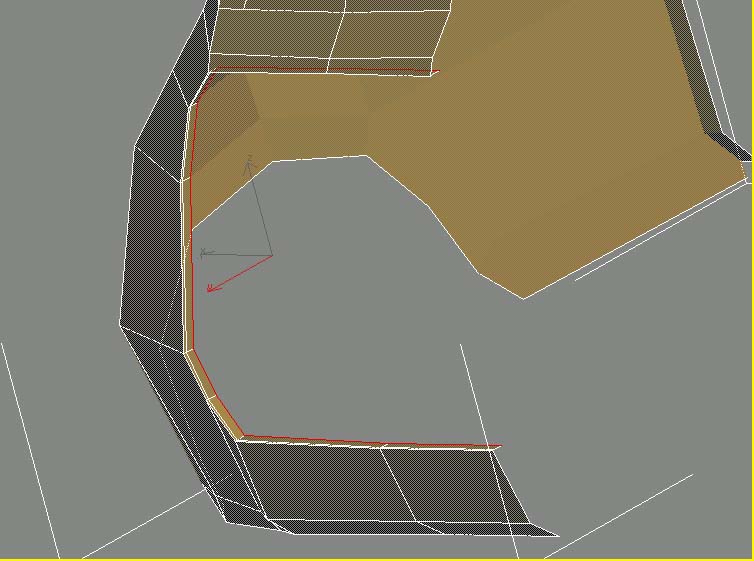

 Выделяем полигоны, отделяем их и скрываем, а границы два раза выдавливаем:



Чтобы сделать заднюю дверь, повторяем операцию: выделяем границу и дважды ее выдавливаем:

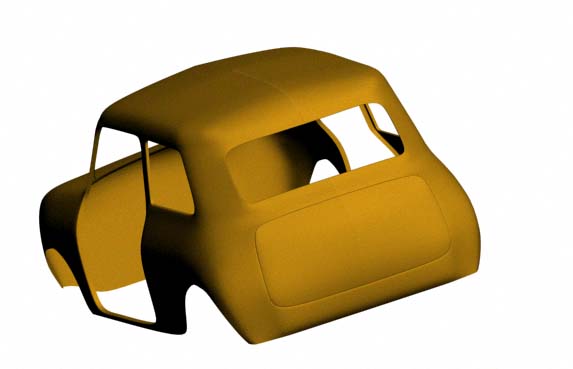

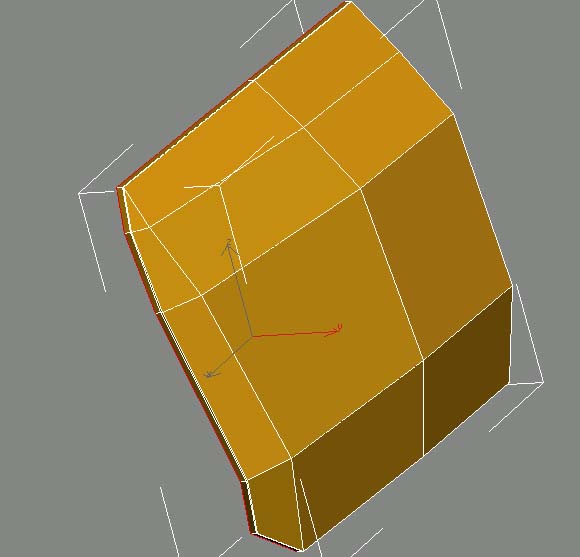

Делаем зеркальную копию половинки задней двери, присоединяем их друг  другу и применяем модификатор MeshSmooth с 2 итерациями:

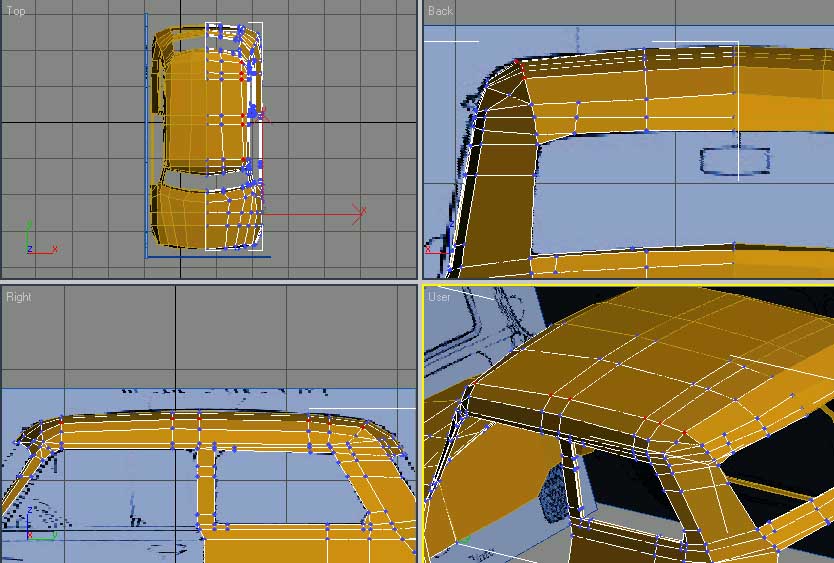

Для моделирования крыши машины используем все виды для размещения вершин в соответствии с чертежами. Начнем с центральной части крыши и продолжим наружу:

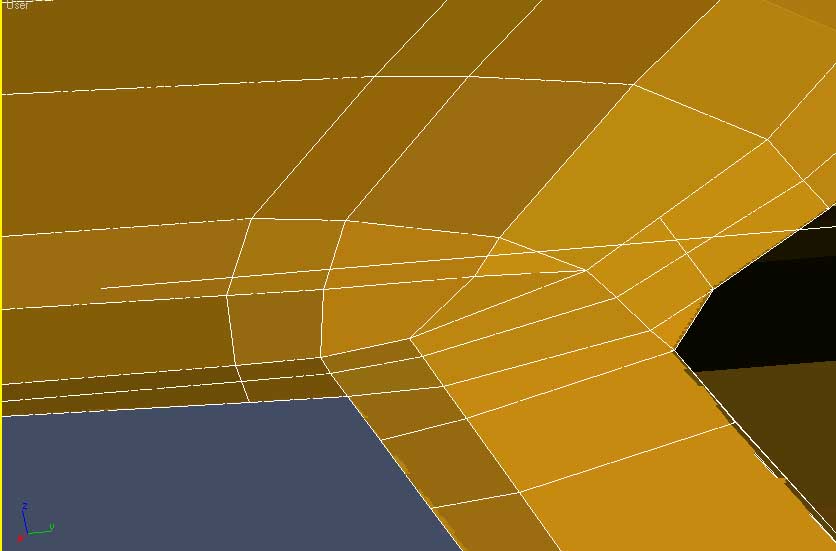

Надо немного изменить вот этот угол в задней части машины, потому как лучше, чтобы было как можно больше четырехугольных полигонов, так мы получим очень хорошую сетку после применения модификатора сглаживания:

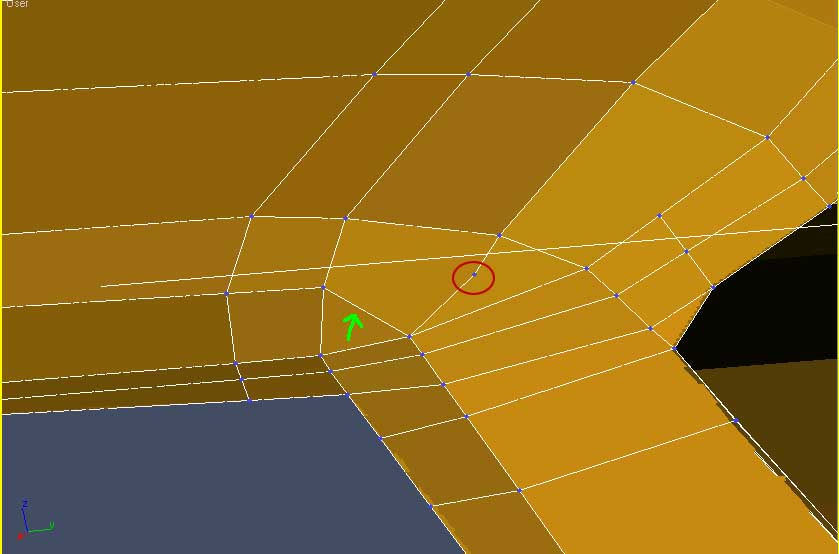

Удаляем 2 ребра с помощью "remove", но нужно быть осторожным делая это, потому как на уровне редактирования вершин можно видеть оставшуюся вершину, в результате возникают полигоны с 5 сторонами. Поэтому удалим ее с помощью "remove", а также сделаем новый разрез (помечен зеленым) с помощью cut:

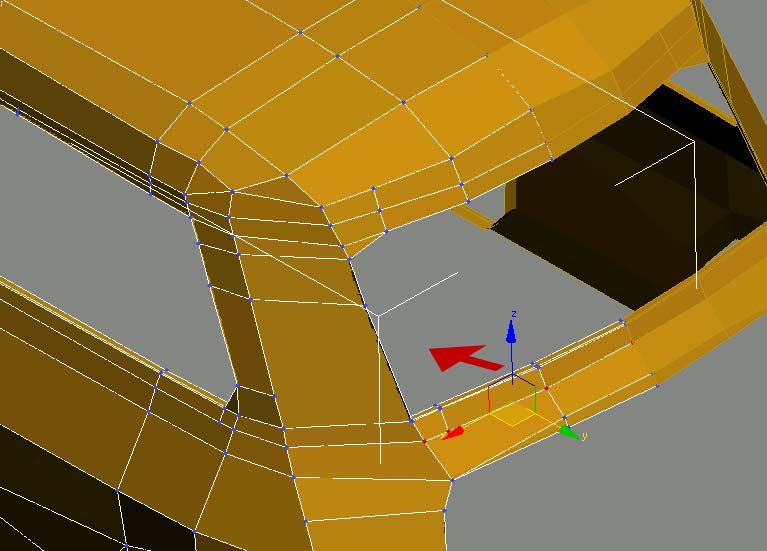

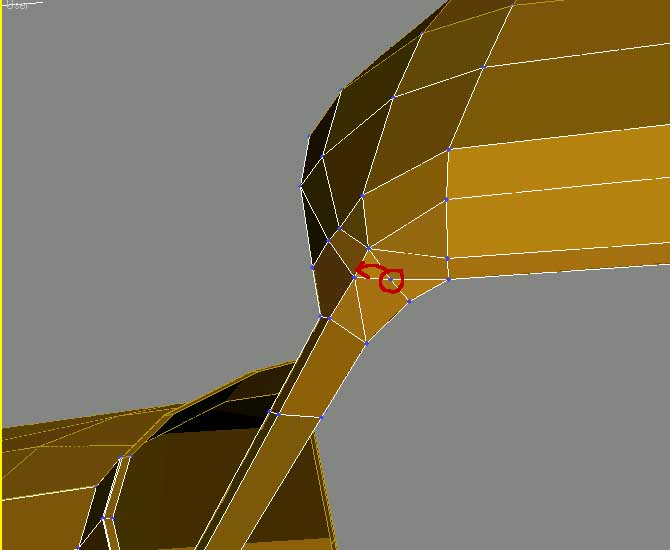

В углу спереди свариваем эти вершины:

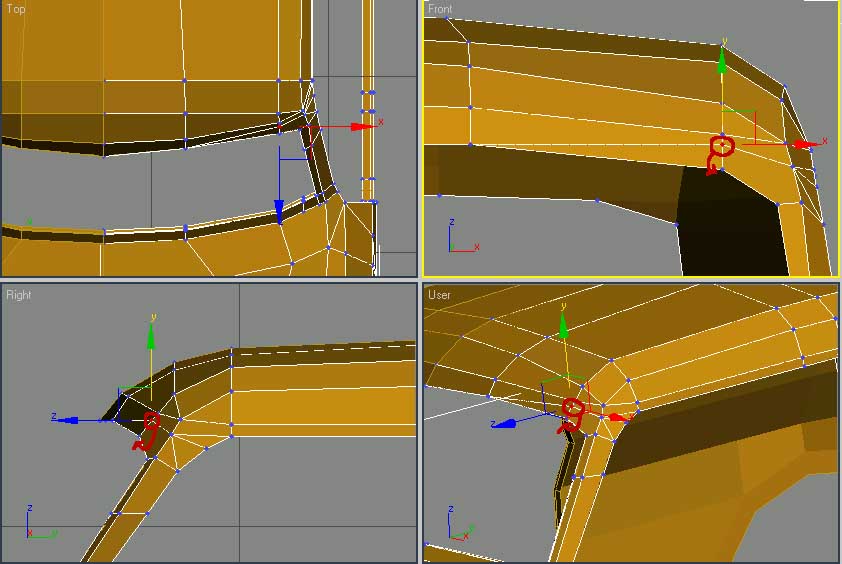

Свариваем указанные на рисунке вершины для упрощения зоны около стекла, чтобы не иметь вершин больше, чем требуется:



Теперь, когда сделана большая часть корпуса, добавим деталей к сетке двери и корпуса авто. В следующем уроке мы будем моделировать переднюю часть машины.

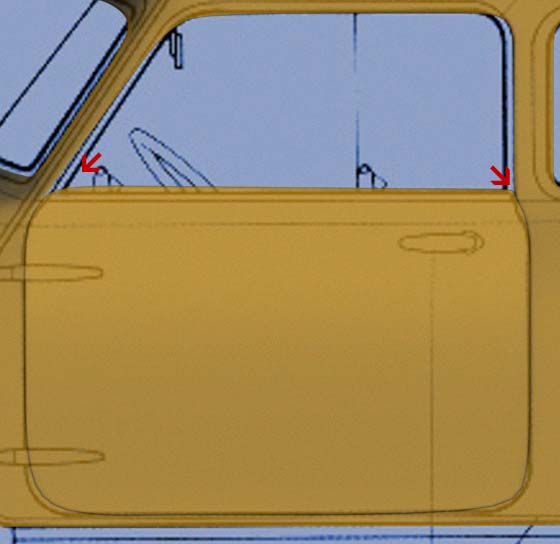

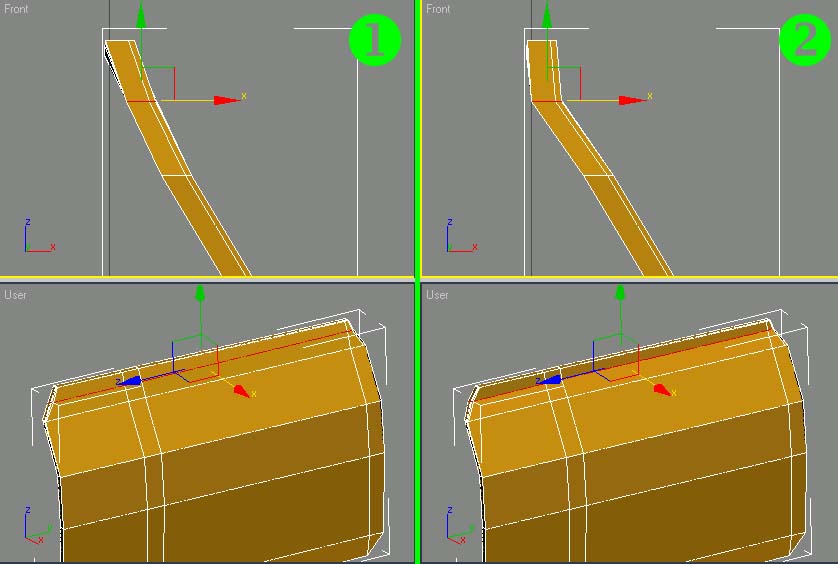

Дверь слишком закруглена в верхней части, поэтому надо изменить эту область:

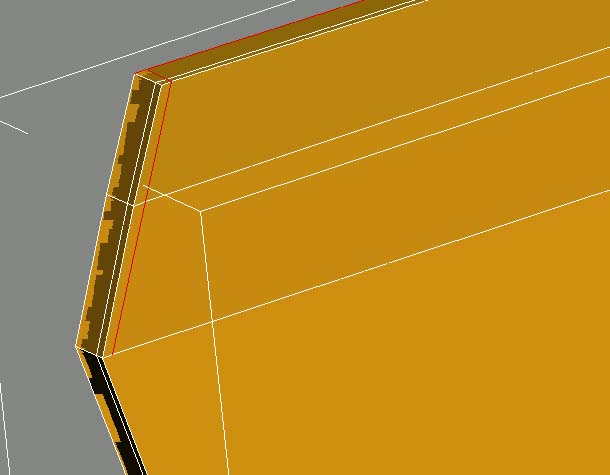

Скроем все, кроме двери и сделаем несколько разрезов (но будем внимательны, разрезы идут на другую часть двери тоже):

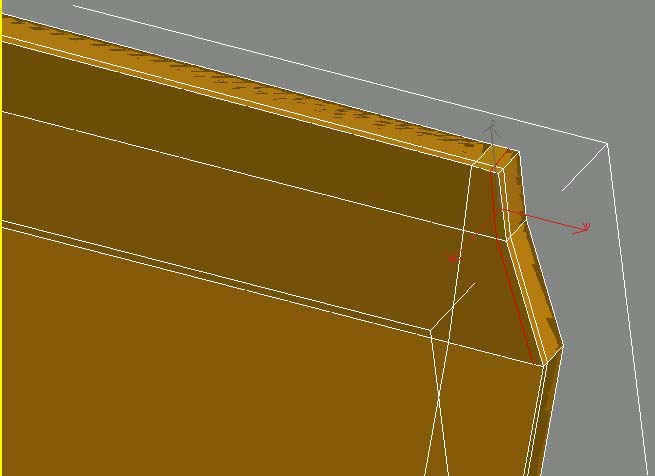

На другом углу сделаем тоже самое. Не забываем продолжать разрез на внутреннюю часть двери:

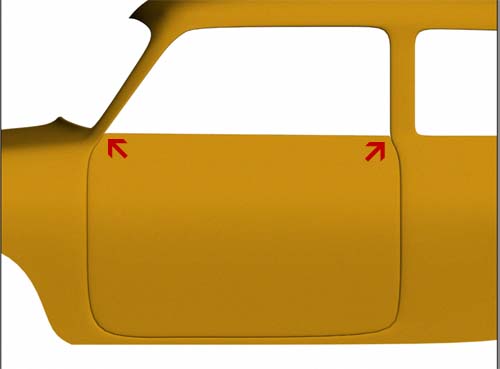

Обратим внимание на результат сглаживания, углы перестали быть скругленными:



Добавим больше деталей корпусу. Для начала выделите эти вершины и перетащите их совсем немного по оси Y внутрь корпуса машины:

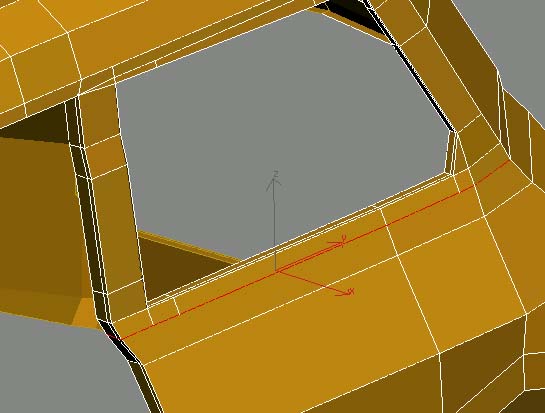

Прячем все кроме двери, выделяем ребра как показано на рисунке (используем опцию “Loop”, нажимаем на 1 ребро, а потом жмем “Loop”) и перемещаем немного перпендикулярно двери:

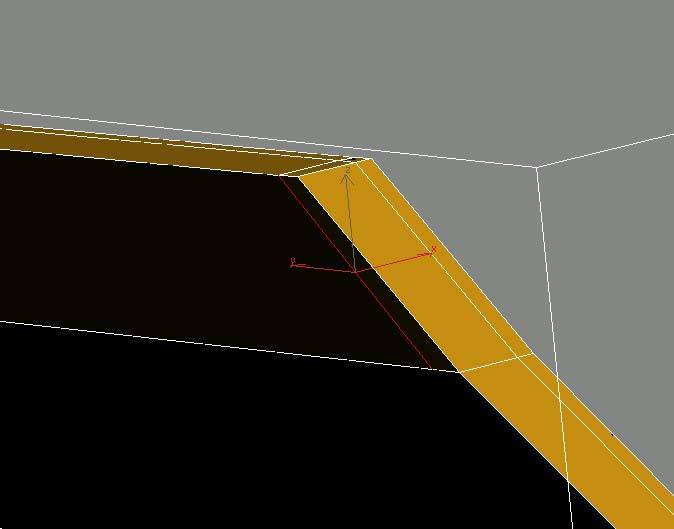

Не снимая выделения применим  ребрам “Chamfer” с маленьким значением 0,01:

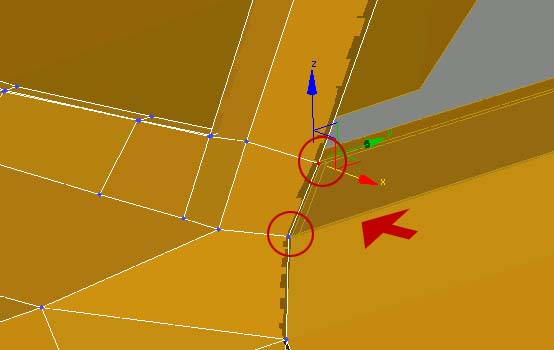

Мы изменили геометрию двери, поэтому нужно также изменить немного и корпус авто около двери. Выделяем вершины как поазано ниже и двигаем их, чтобы они стали вровень с дверью (также следует выделить и передвинуть внутреннюю часть корпуса):

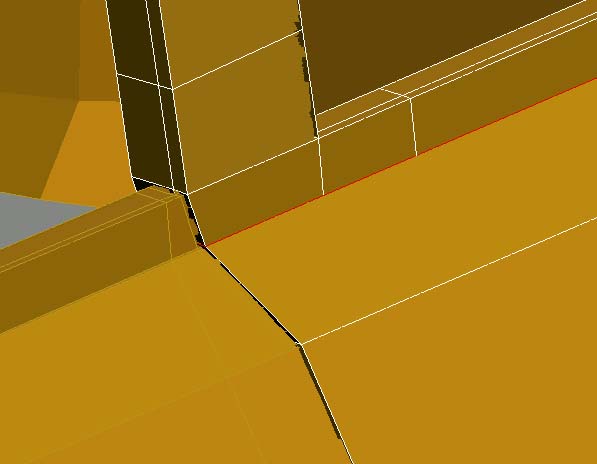

Выделяем эти ребра сзади:



И выравниваем с дверью:



Применим к ним также “Chamfer” с 0,01. Вот что уже получается:
