Моделирование автомобиля MINI. Часть 9 - Передняя часть корпуса

 Наконец-то мы будем детализировать переднюю часть авто! Для начала сделаем 2 разреза спереди:



Опускаем вниз эти вершины для создания кривизны:


Продолжаем изменять положение вершин для получения подобного как на рисунке ниже:

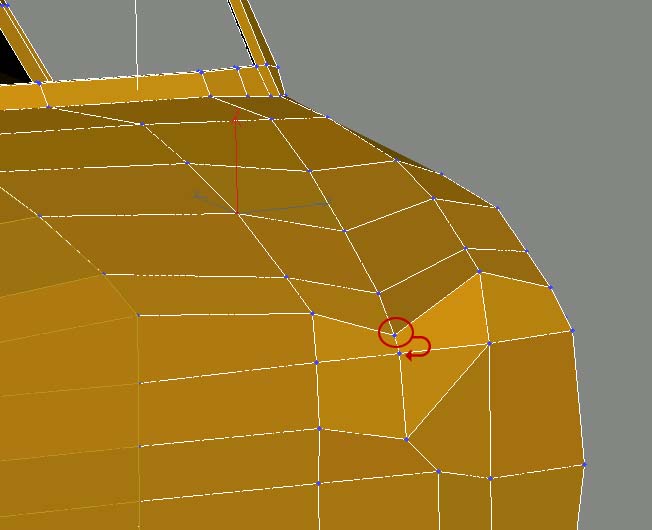

Сварите эти вершины, используя "target weld":

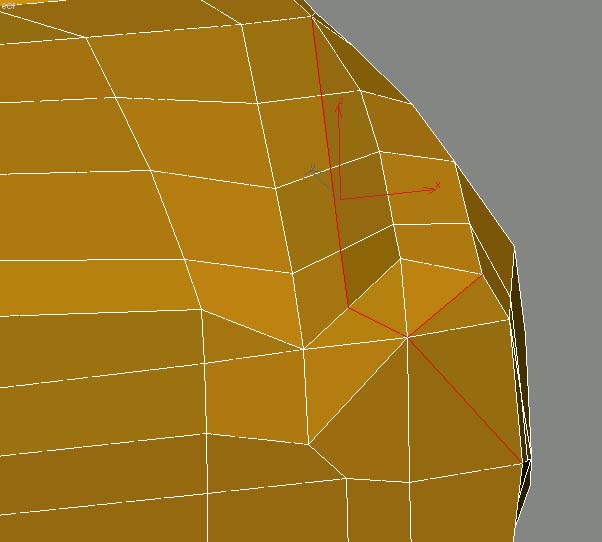

Чтобы получить более плавную форму в области фонарей, сделаем новые разрезы как на рисунке ниже:

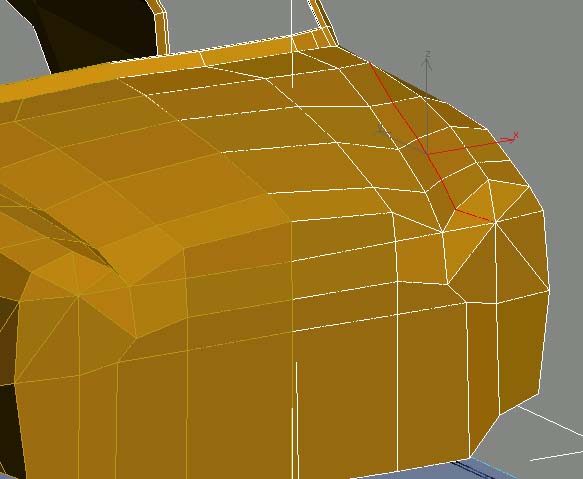

Изменим положение вершин для более плавной формы:


Выделим полигоны передней части авто и сделаем их лежащими на одной плоскости, для этого нажмем “make planar”:

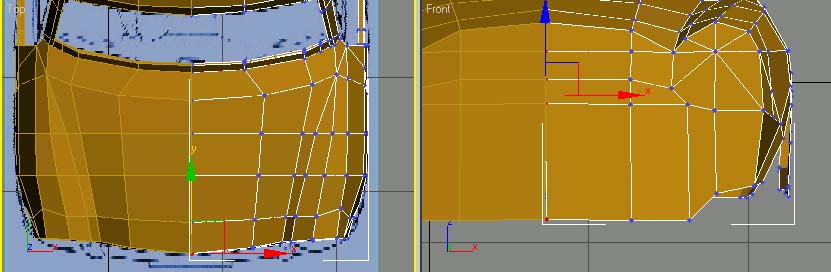

Сейчас мы можем придать форму передней части, вид сверху:

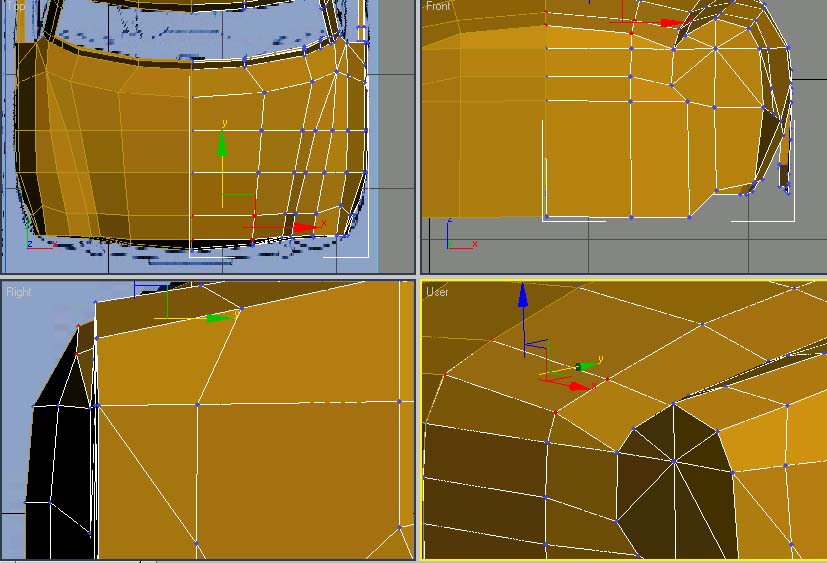

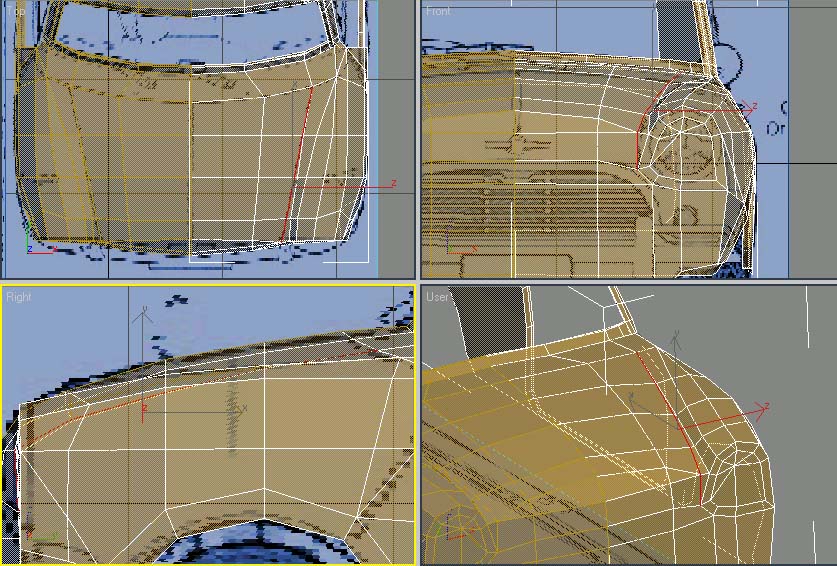

Изменим положение вершин на 2 линиях для придания более плавной формы:


После проделанных  действий мы должны получить сетку на рисунке ниже:

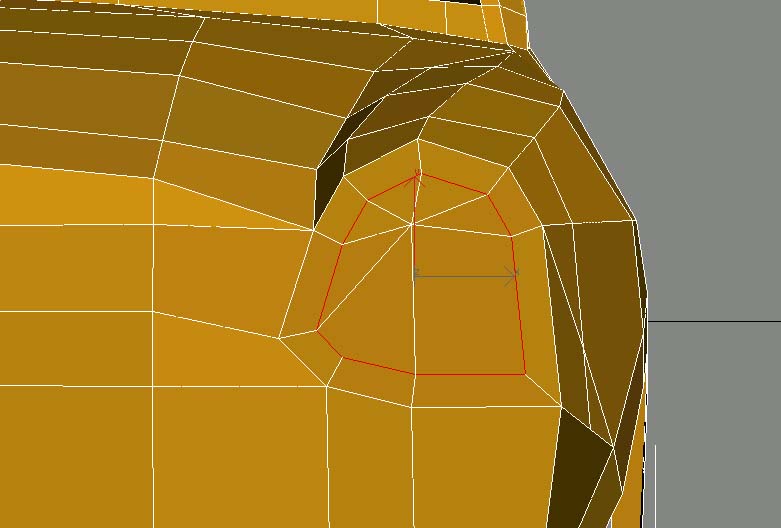

Теперь сделаем круговой разрез полигонов фонаря:


Добавим еще один разрез в области капота:

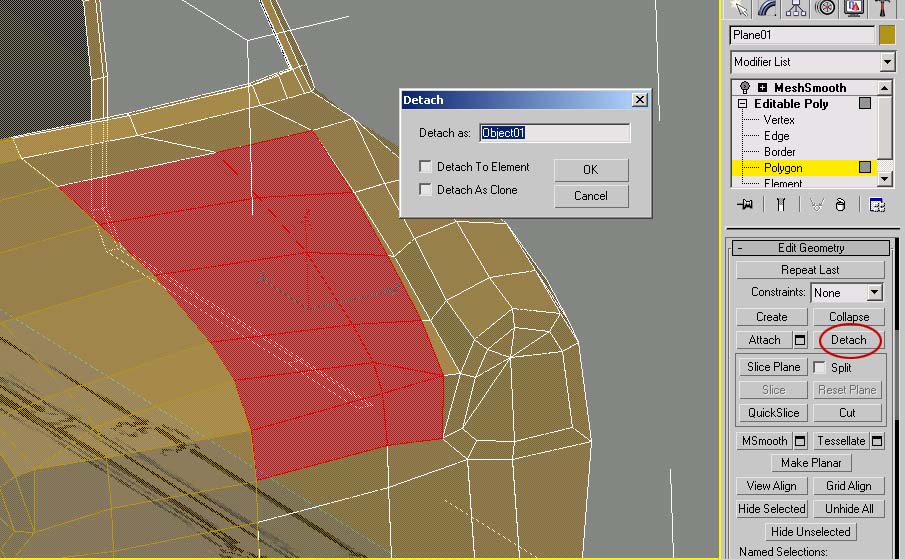

Теперь отделим эти полигоны в отдельный объект, это будет капот:


Как делали до этого, выделим ребра по периметру капота и сделаем 2 выдавливания, но нельзя выдавливать все ребра сразу, потому ак некоторые из них должны быть выдавлены по оси Z, а другие по оси Y. Поэтому делаем все в 2 этапа, а после свариваем вершины:



Свариваем вершины, образовавшиеся после выдавливаний ребер. Должно получиться так:


Если посмотреть на чертежи, то видно, что углы сильно закруглены, это надо исправить!


Выделяем ребра в углу и применяем к ним Chamfer:

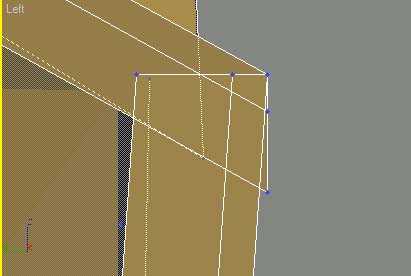

Полученное положение вершин нас не устраивает, поэтому свариваем вершины (target weld):

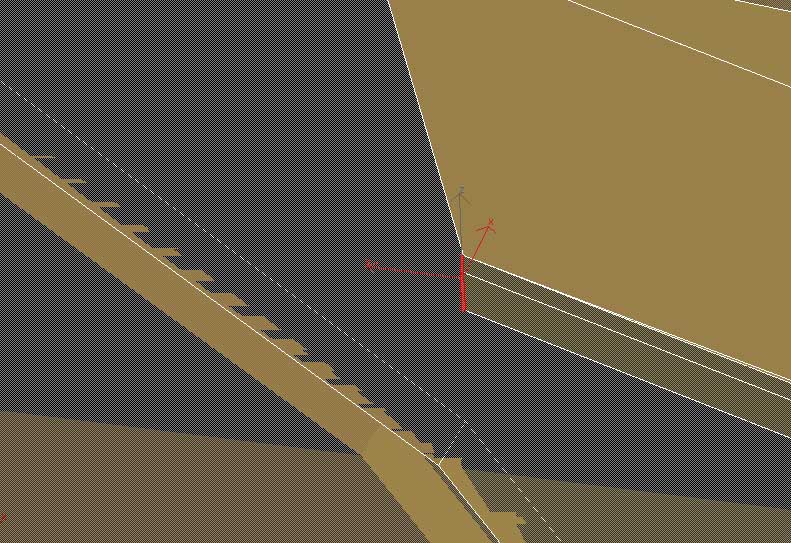

Для передней части Chamfer использовать не будем, а сделаем разрез близко к углу, чтобы не разрушать хорошую сету в этом месте:

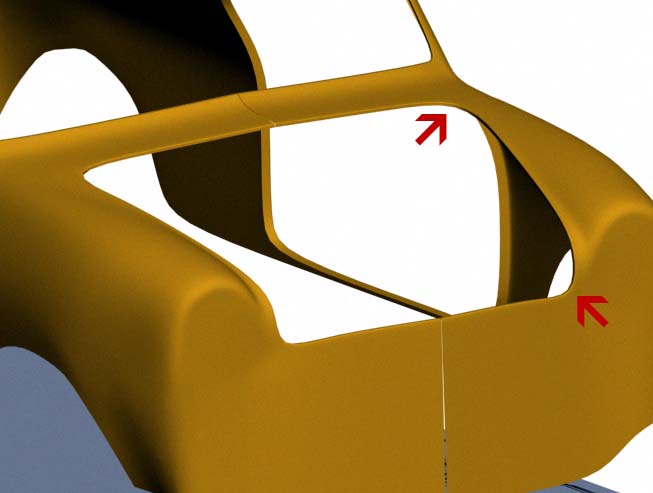

Результат трудов) :

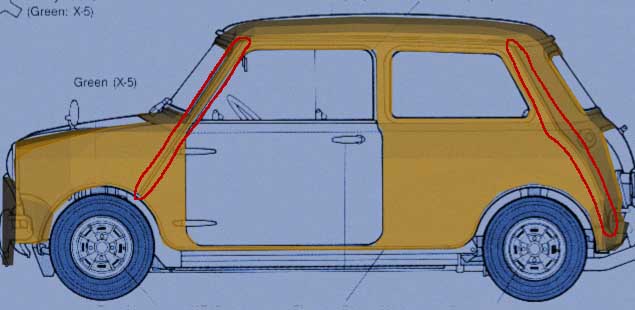

Теперь нужно сделать одну деталь на корпусе, смотрим на чертеж:

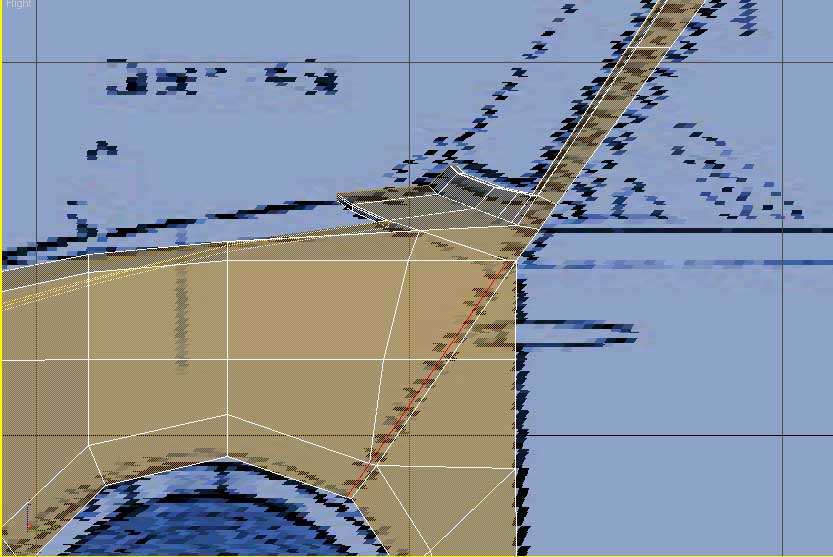

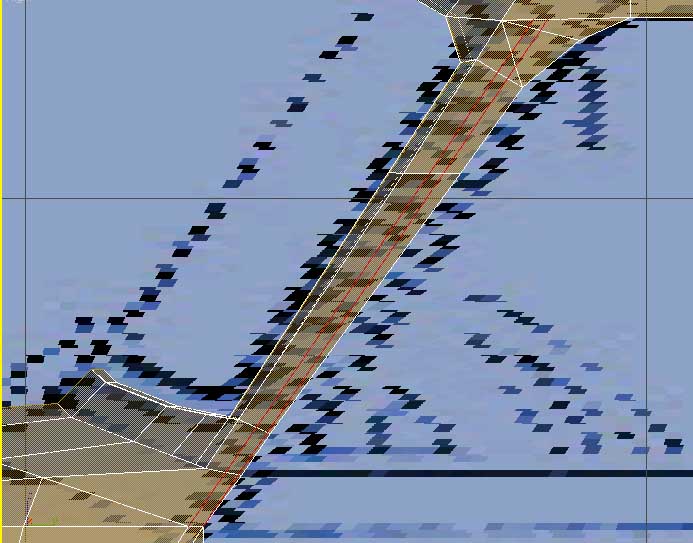

Делаем новые разрезы:


И продолжаем их вверх:

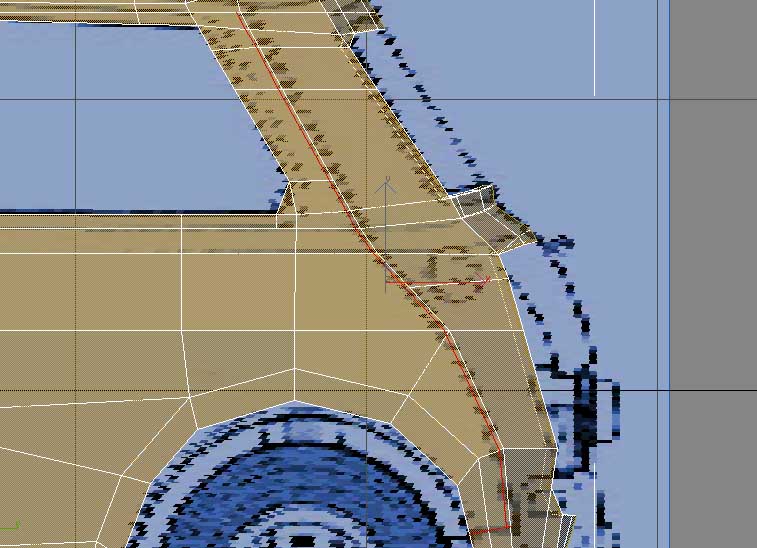

Выделяем все эти новые полигоны и выдавливаем их, обратите внимание на новый разрез, который мы сделали:

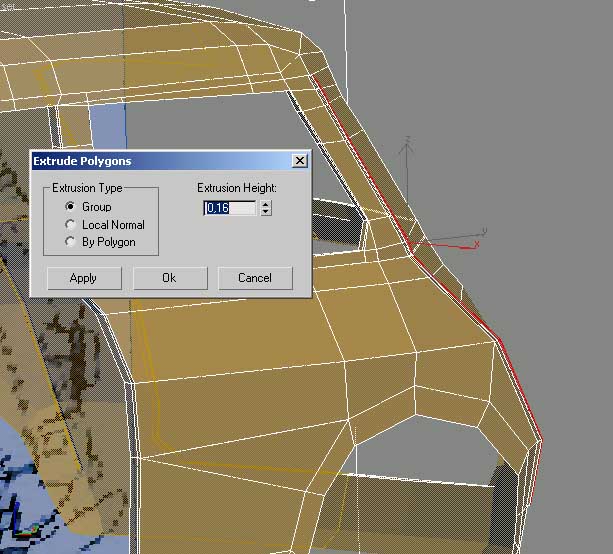

Выдавливаем полигоны:


Повторяем сделанное в задней части авто:

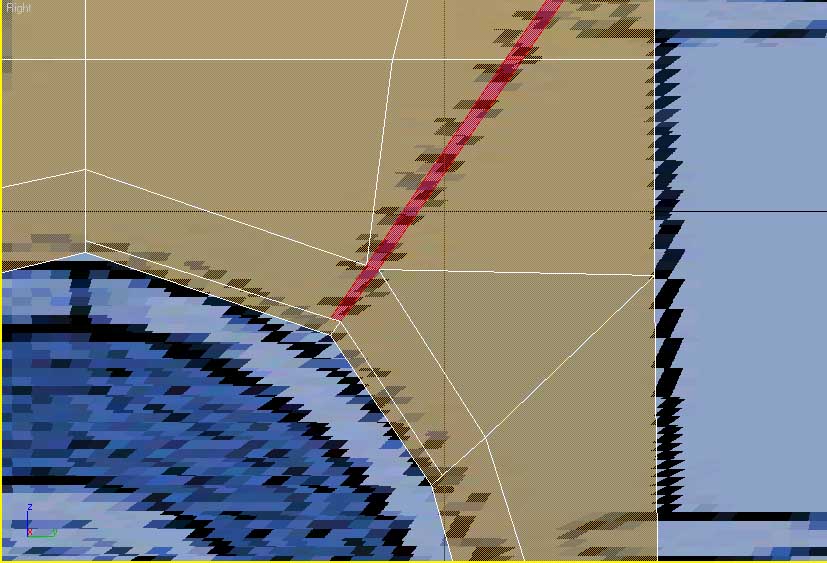

 Делаем новый разрез:

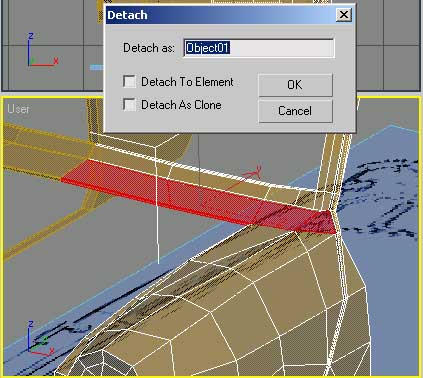

Выделяем полигоны и отделяем их в новый объект:



Выделяем полигоны и отделяем их в новый объект:

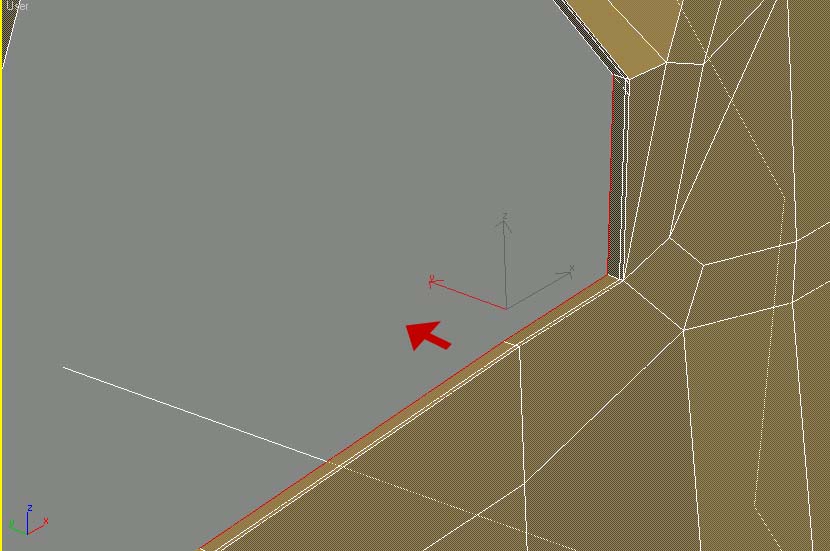

Удаляем полигоны, которые мы сделали ранее для угла:

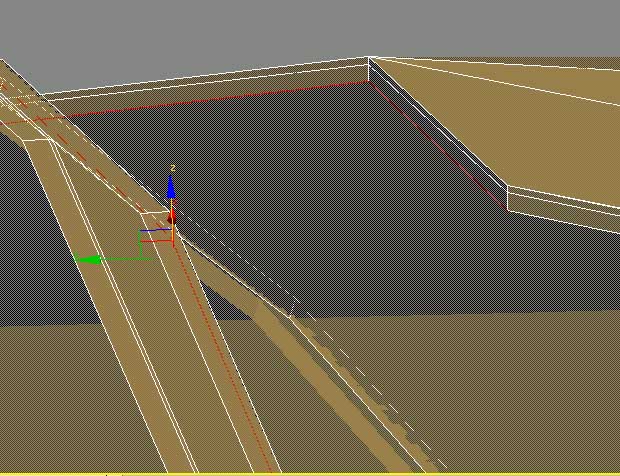

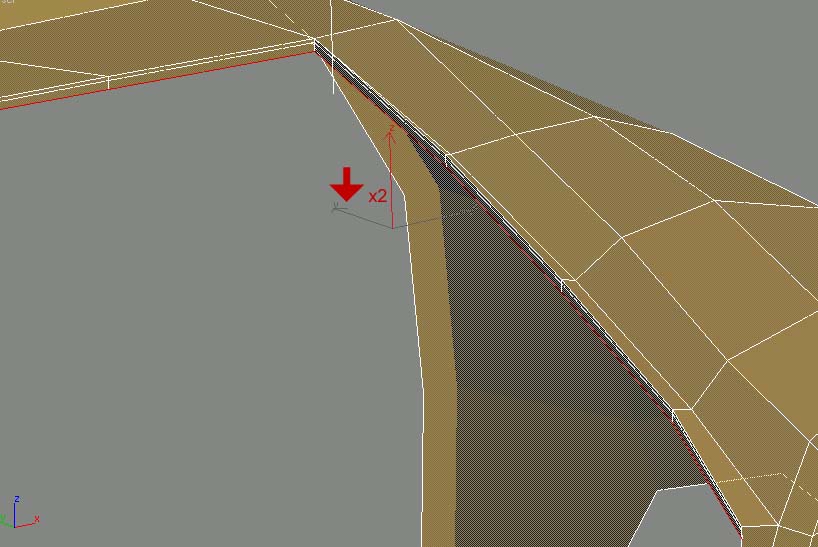

Выдавливаем 2 раза границы и свариваем вершины:

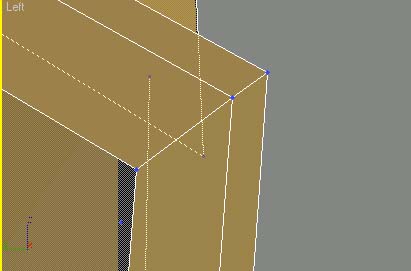

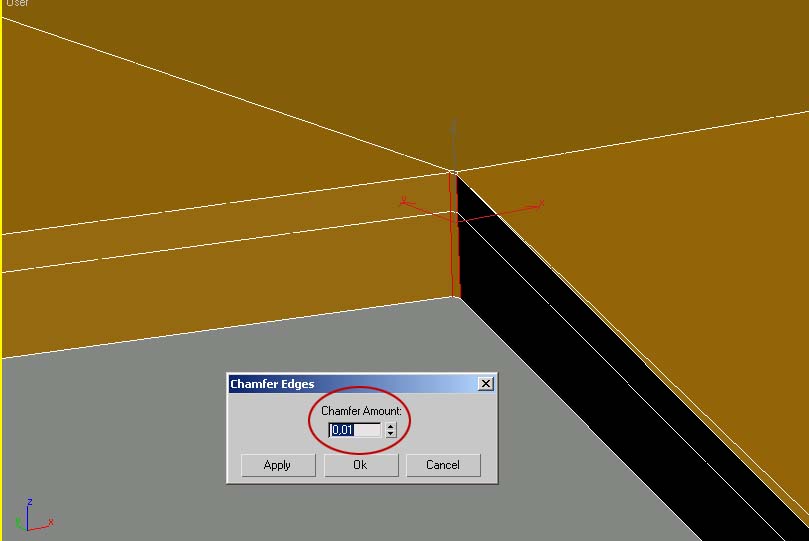

Получаем похожую ранее проблему: углы будут слишком сильно закруглены, но теперь мы знаем как это решить. Применение Chamfer с 0,01 будет достаточно:

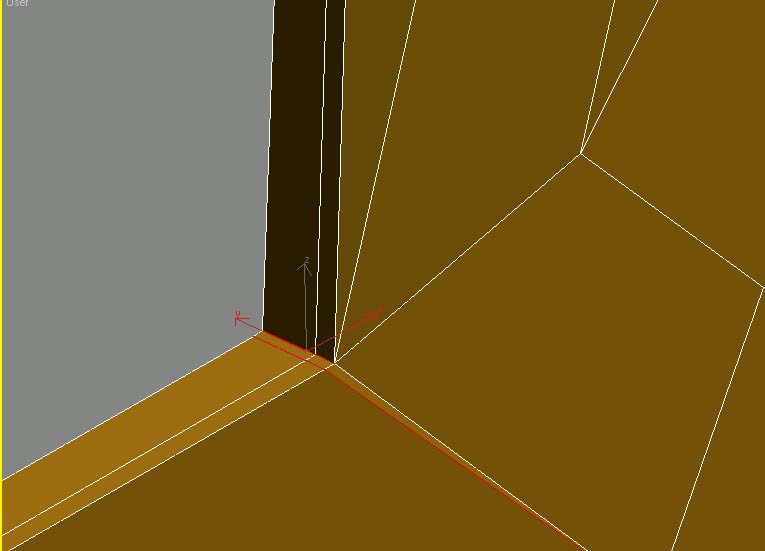

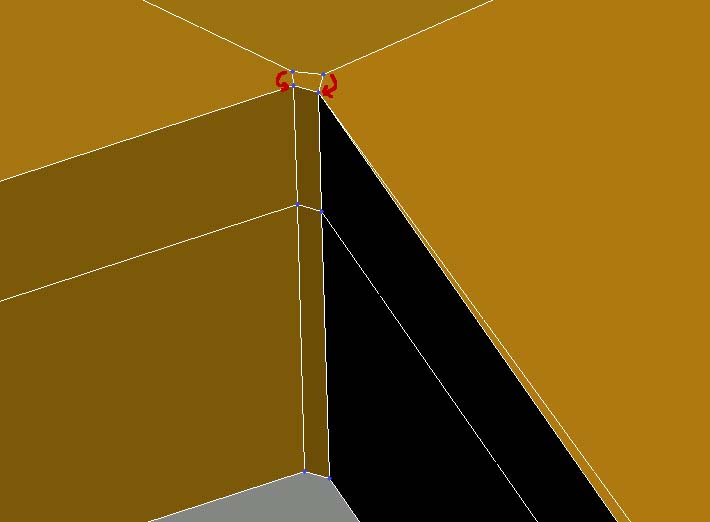

Как обычно используем "target weld" для сварки вершин в этой области:

>>>>>

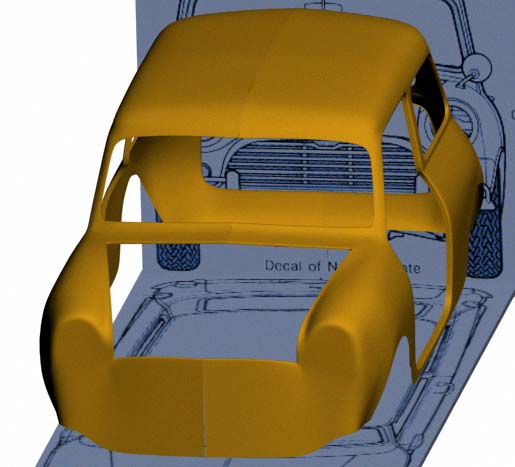

В результате получаем:



В следующей части мы сделаем новые элементы, которых сейчас нет.
