Моделирование батарейки.

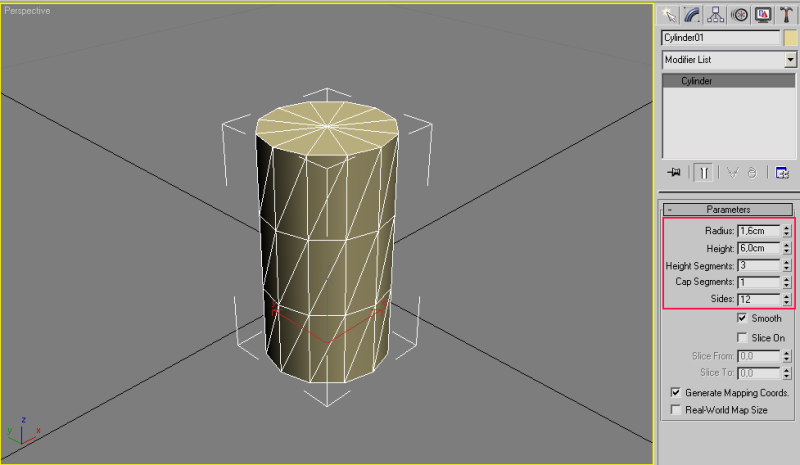

Создайте цилиндр (Create -> Standard Primitives -> Cylinder) со следующими параметрами:
радиус - 1,6 см,
высота - 6 см,
сегментов по высоте - 3,
количество сторон - 12.

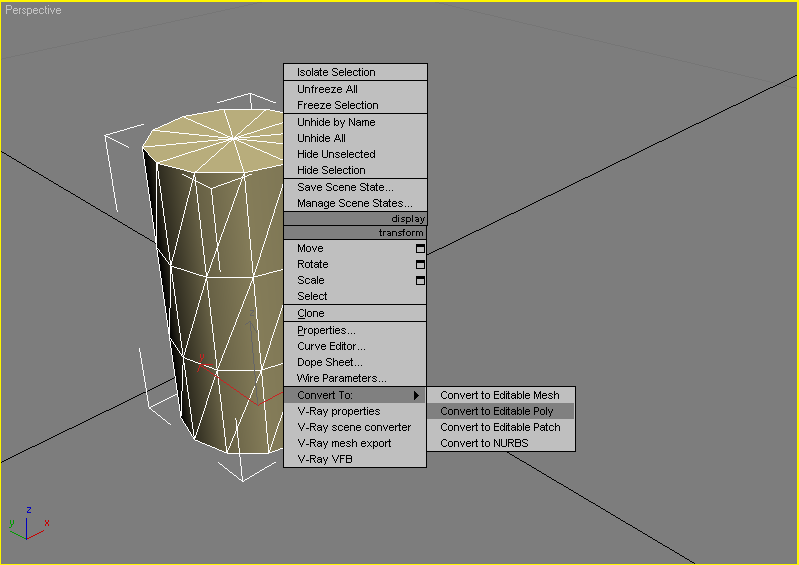

Конвертируйте цилиндр в Editable Poly (клик правой кнопкой мыши по цилиндру, далее в меню Convert -> Convert to Editable Poly),

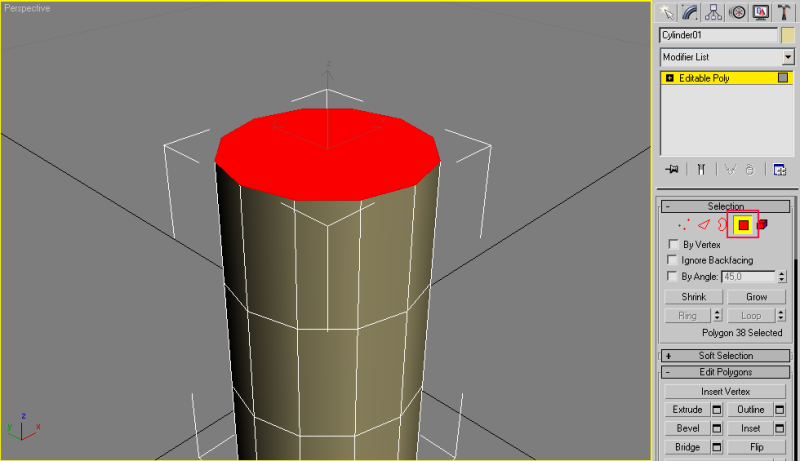

Перейдите на уровень редактирования полигонов, для чего нажмите цифру 4 и выделите верхний полигон.

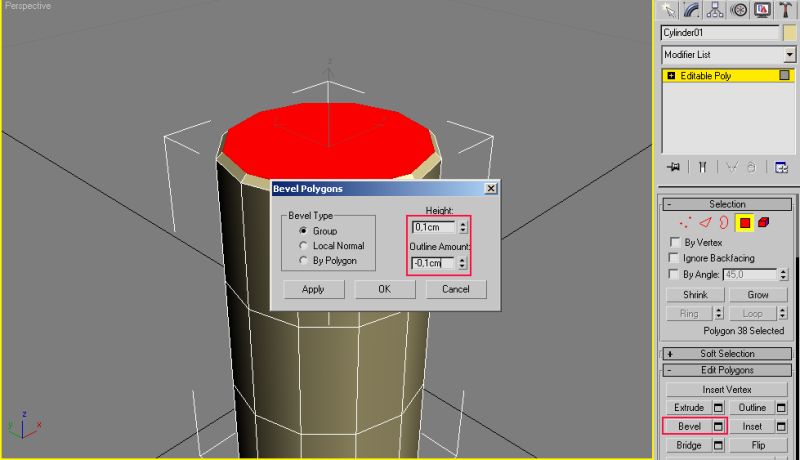

В свитке Edit Polygons нажмите Bevel (Выдавливание со скосом). В окне настройки установите высоту выдавливания 0,1 см, а сужение контура -0,1 см.

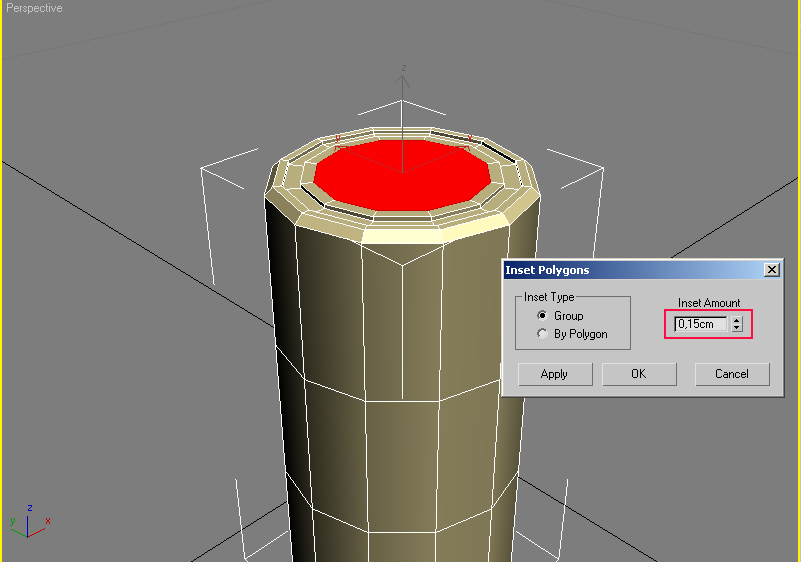

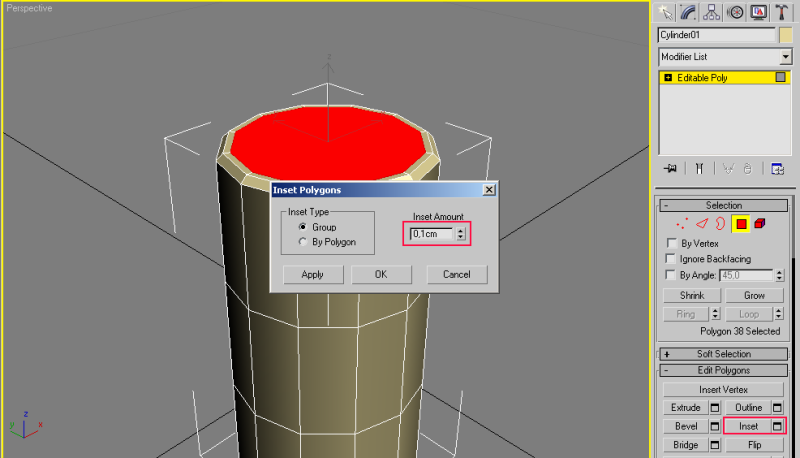

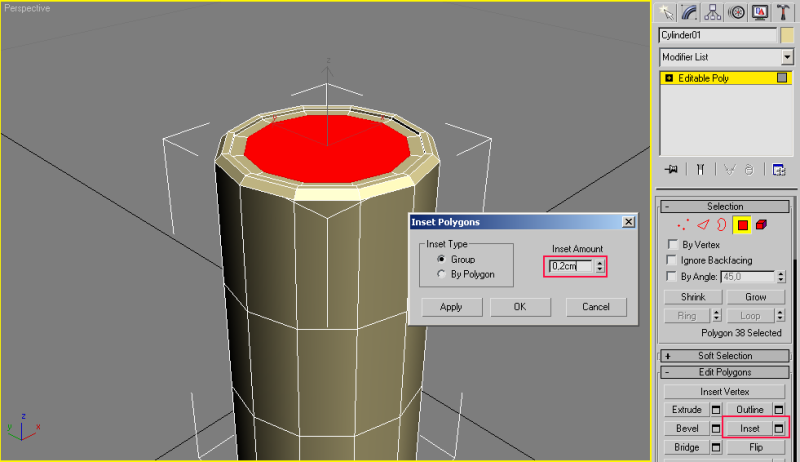

Теперь нажмите Insert (Вставка) и установите величину вставки 0,1 см.

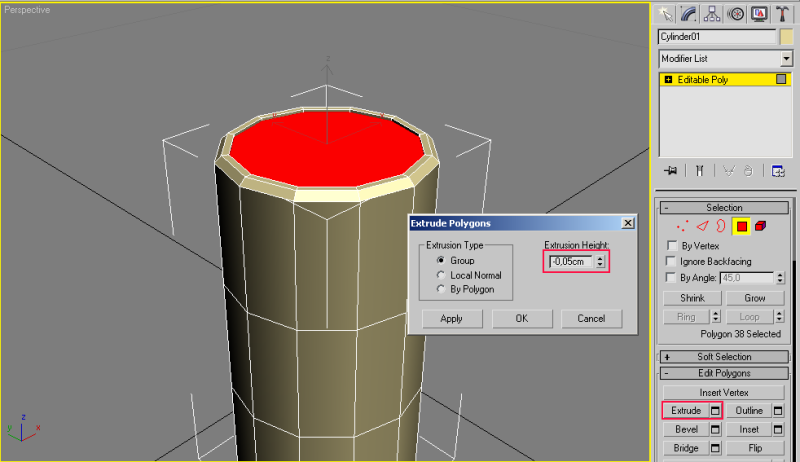

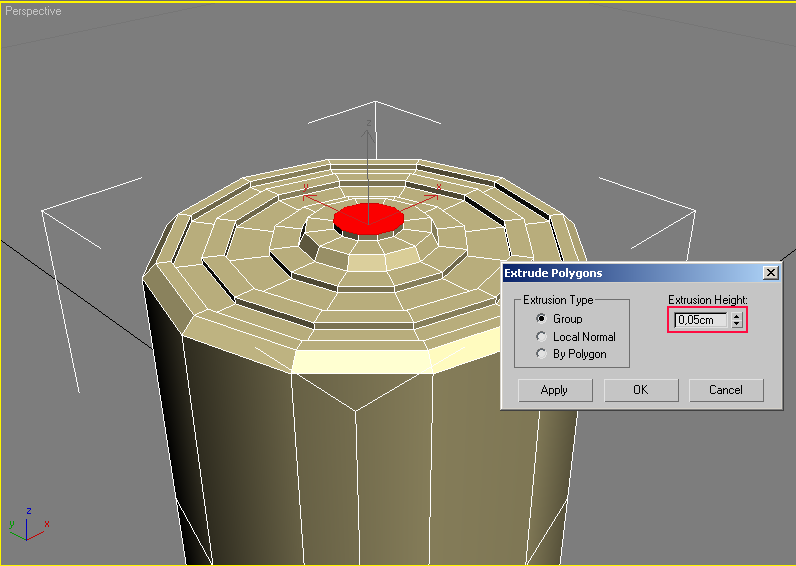

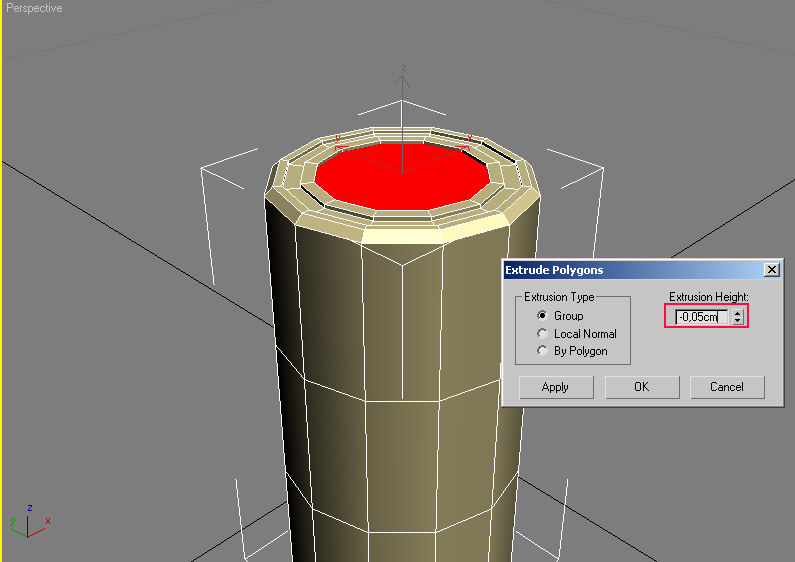

Сделайте Extrude (Выдавливание) с параметрами как на рисунке ниже.

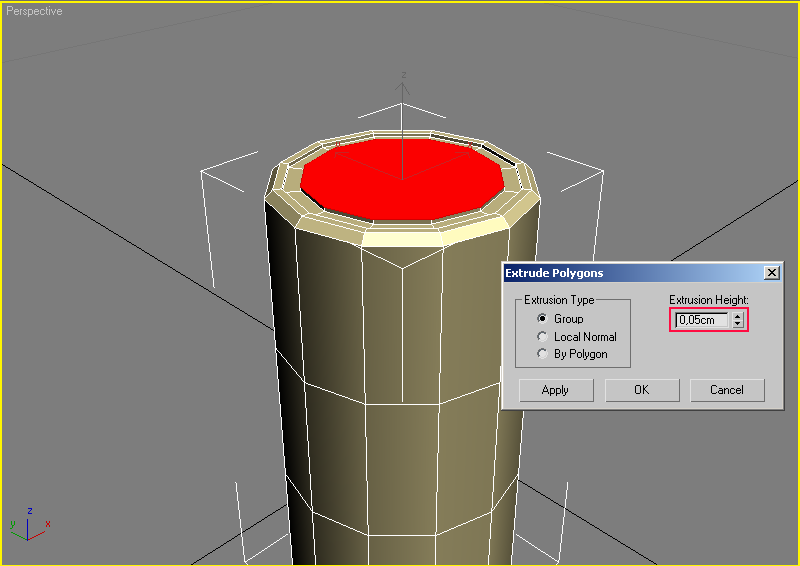

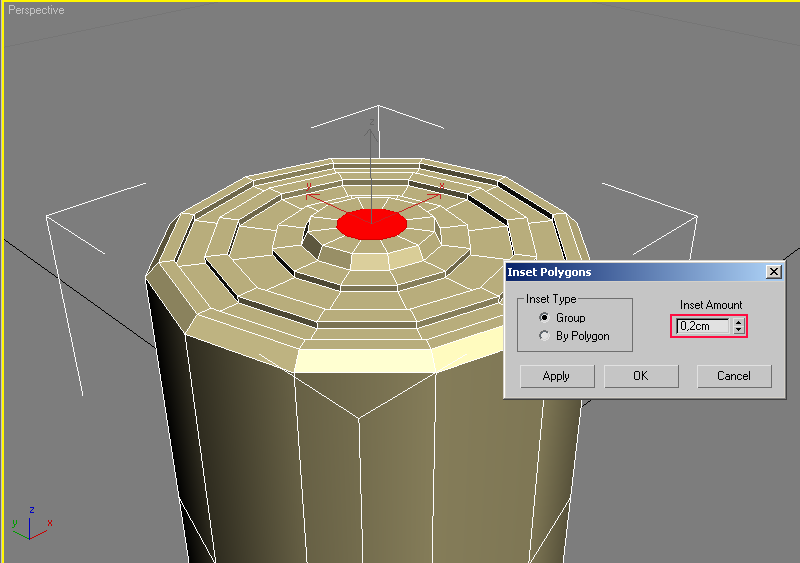

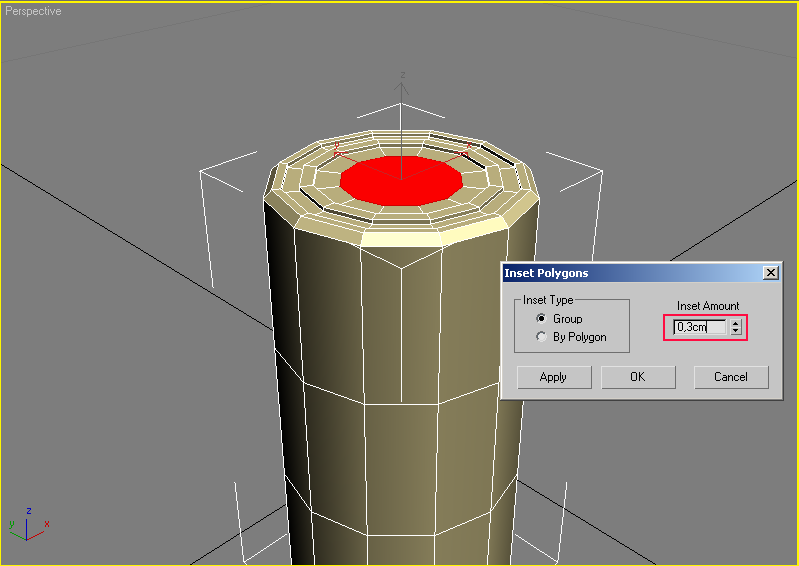

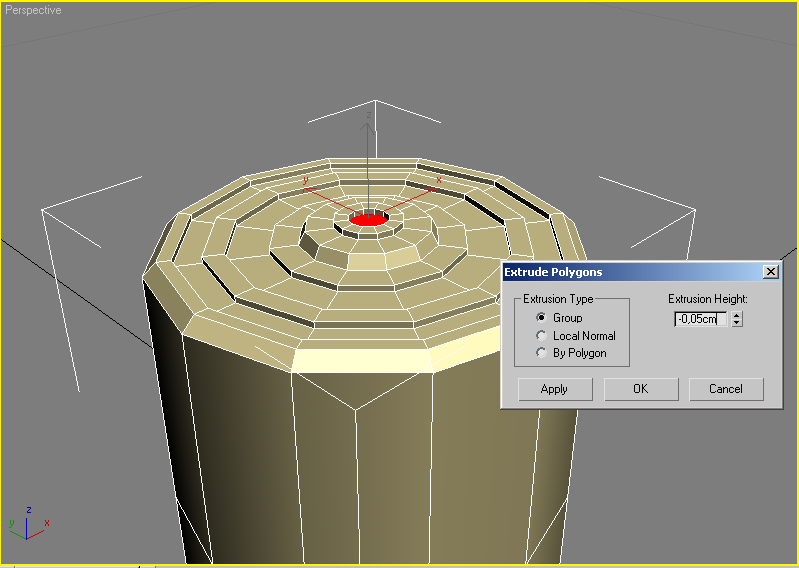

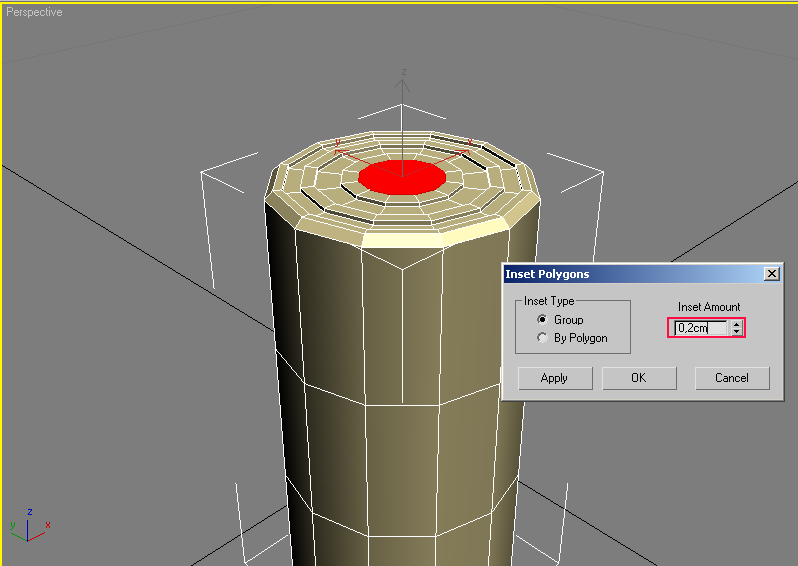

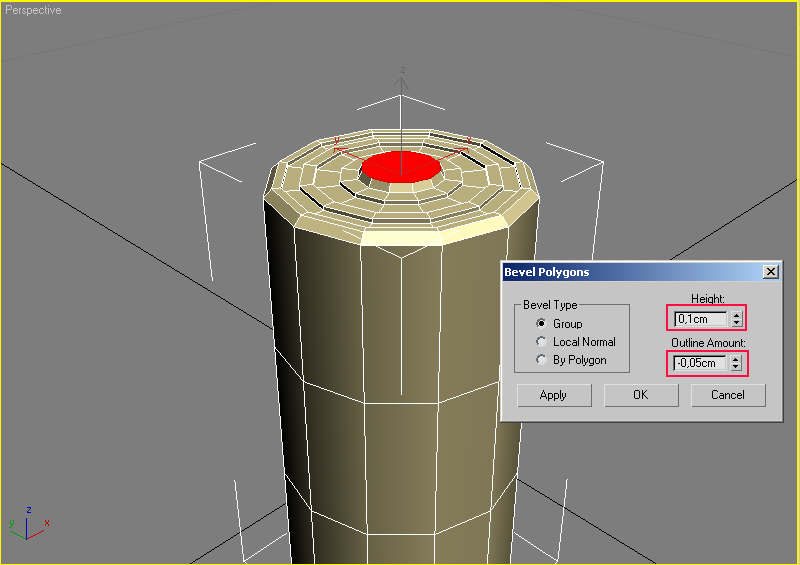

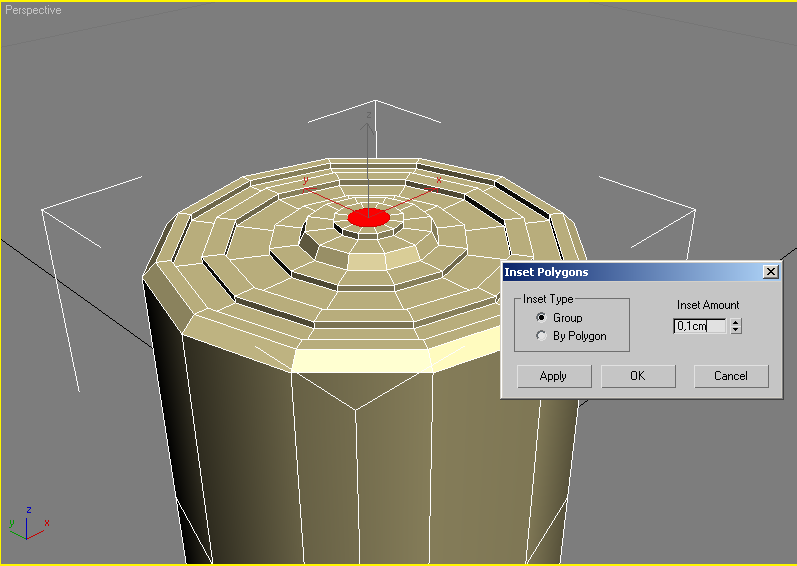

Дальше выполните последовательность ниже приведенных операций, пояснения есть на рисунках.

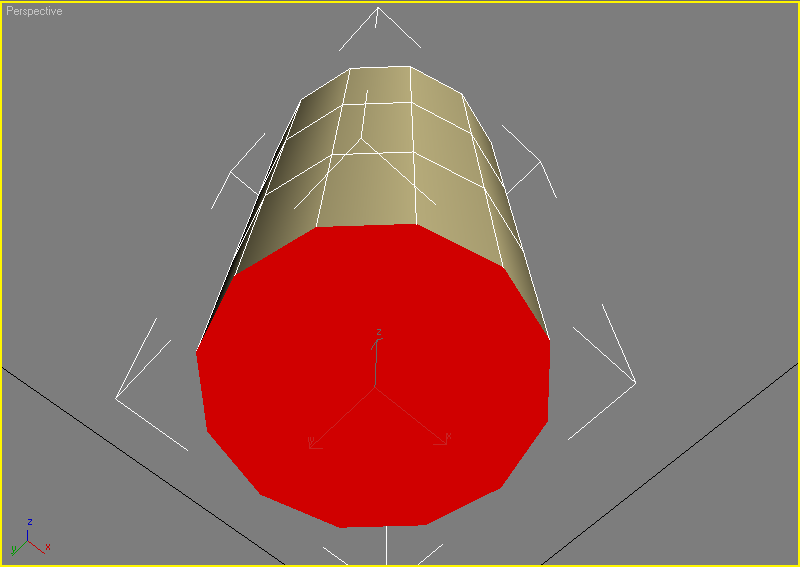

Выделите нижний полигон.

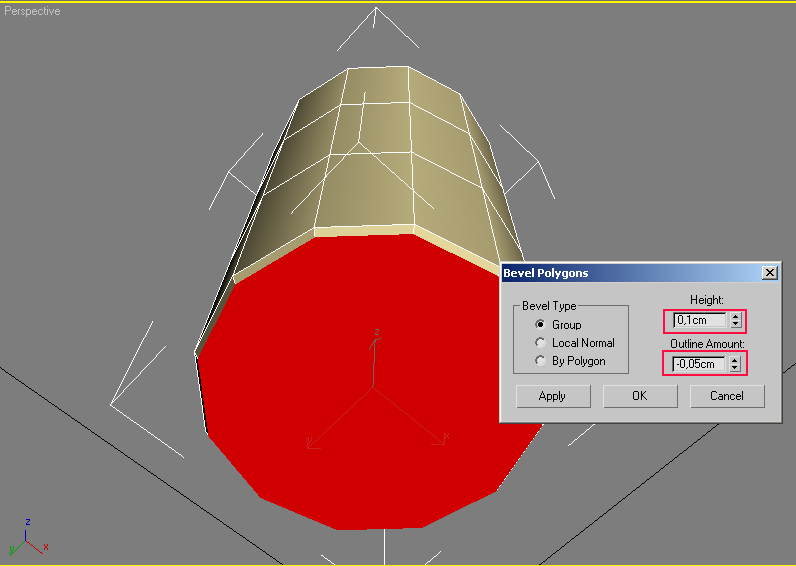

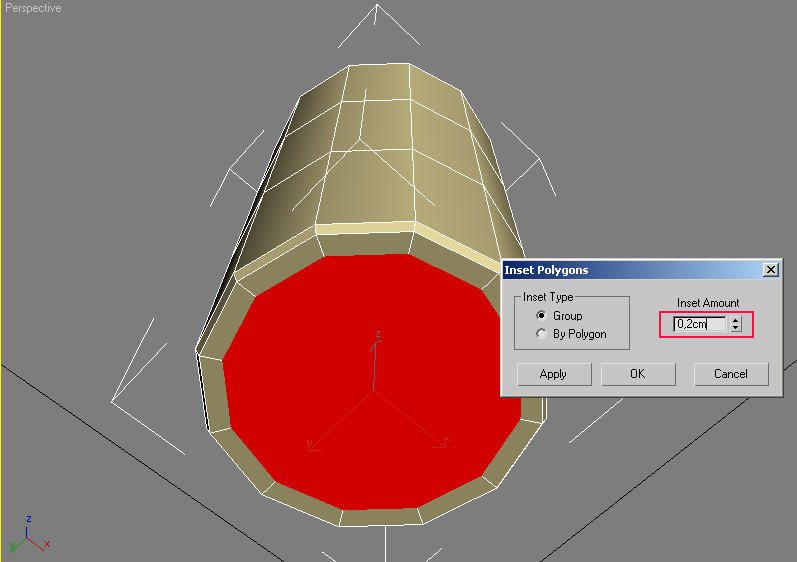

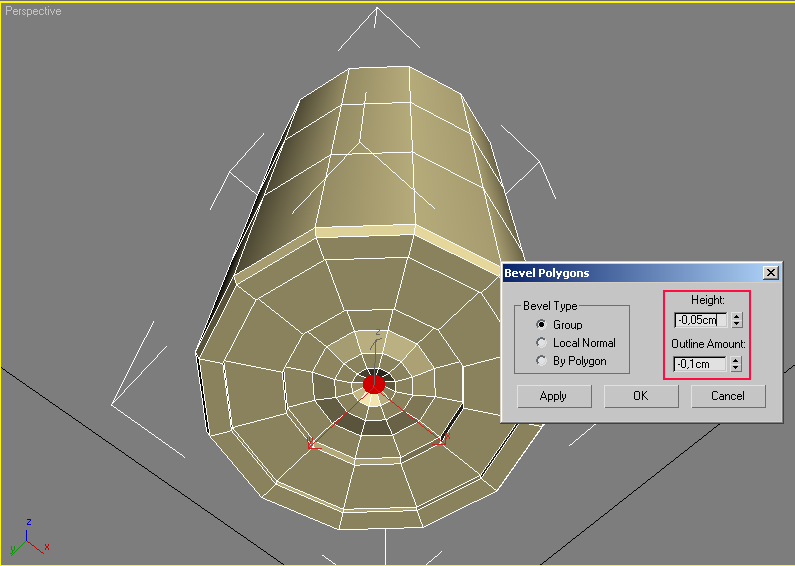

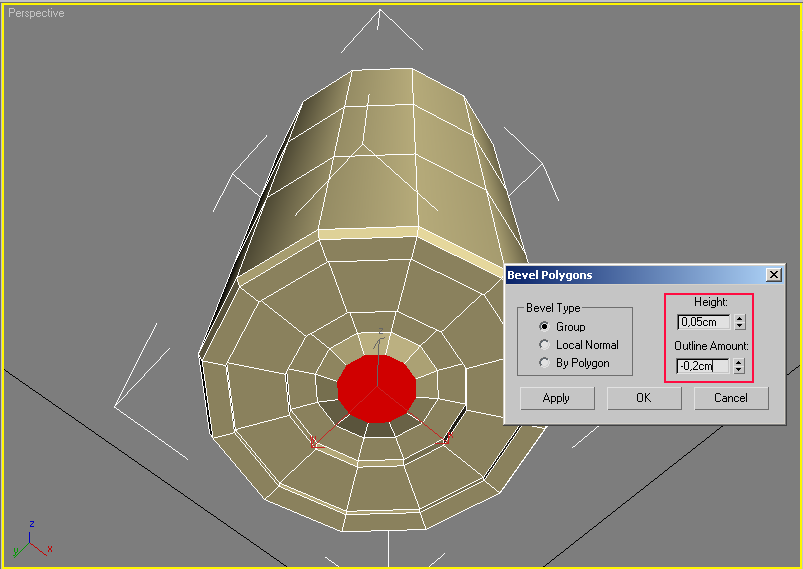

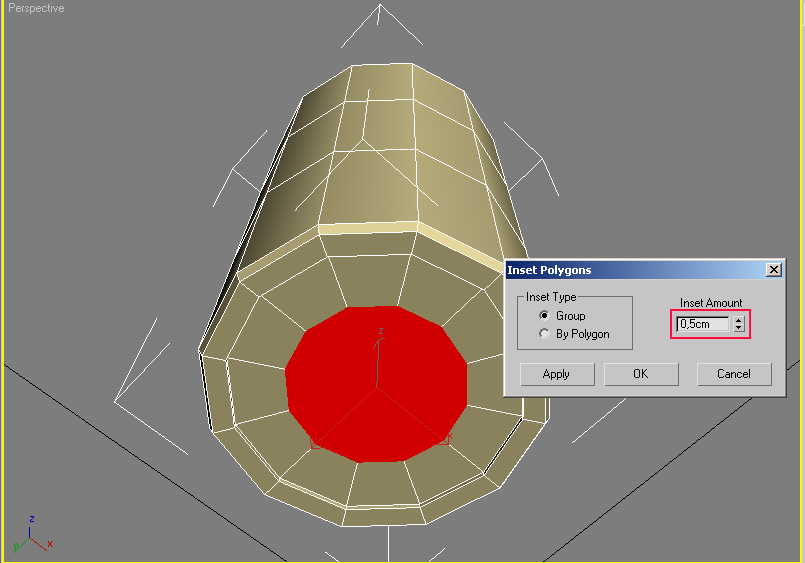

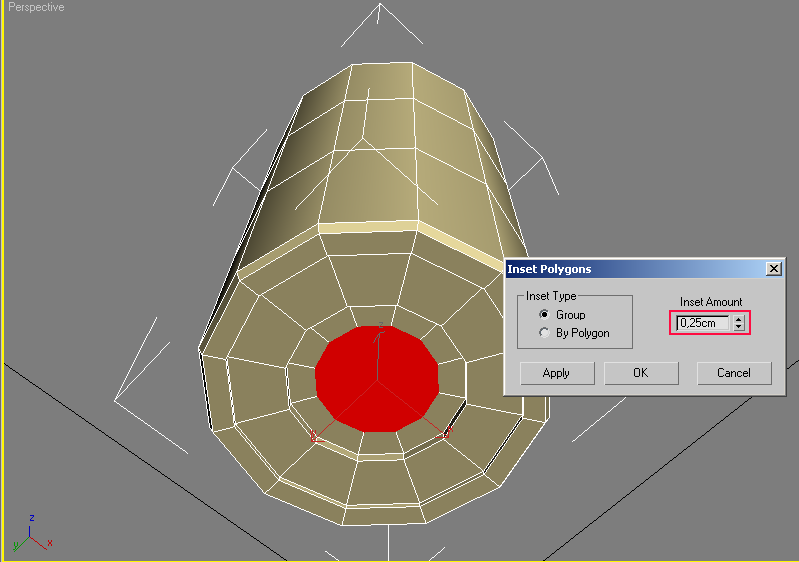

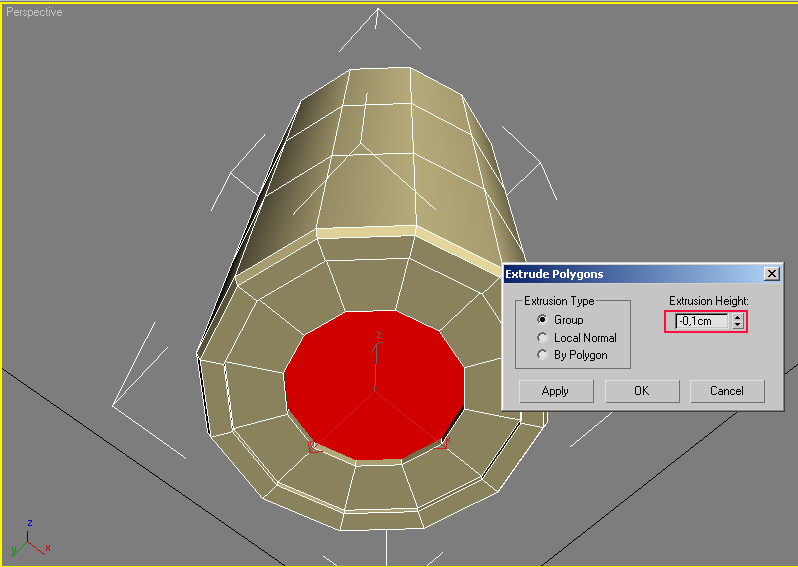

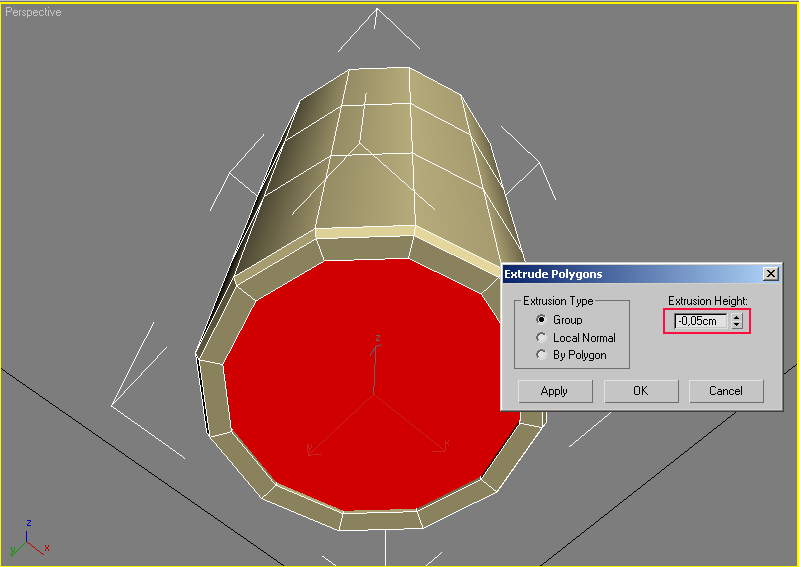

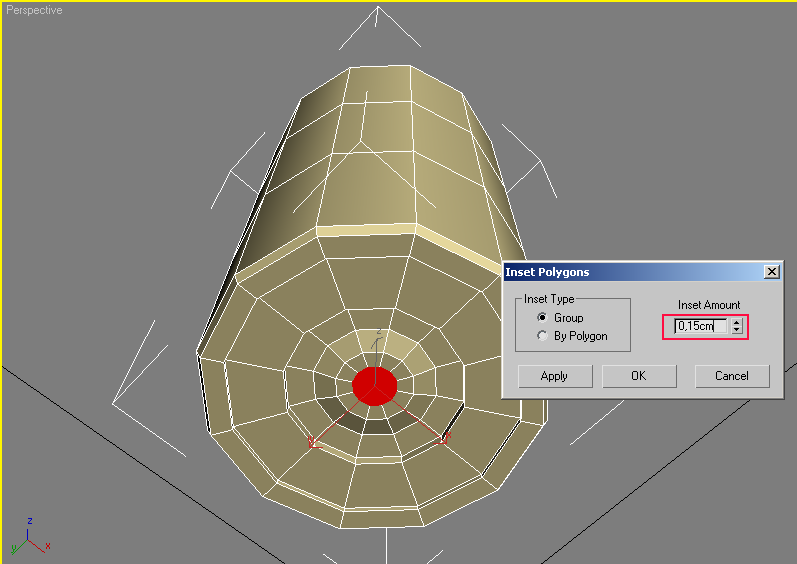

И опять повторите действия как на рисунках ниже.

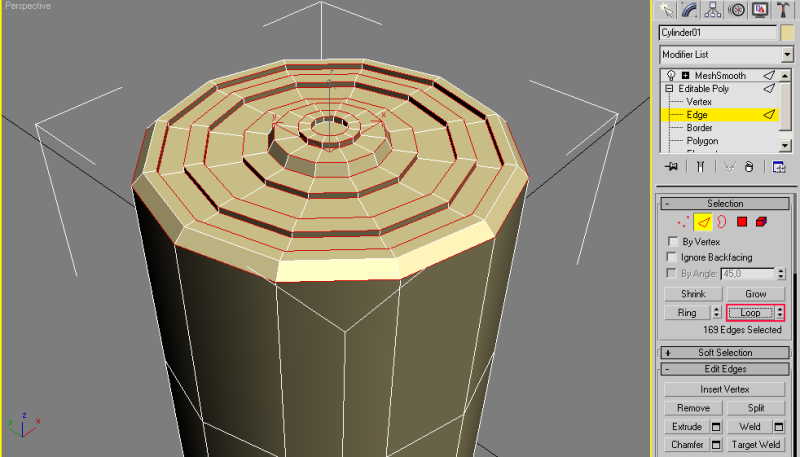

Перейдите на уровень редактирования ребер (цифра 2). Выделите ребра в верхней части батарейки. Для того, чтобы быстрее выделить столько ребер можно выделить по одному ребру в каждом замкнутом контуре выделенных ребер и нажать Loop (Петля).

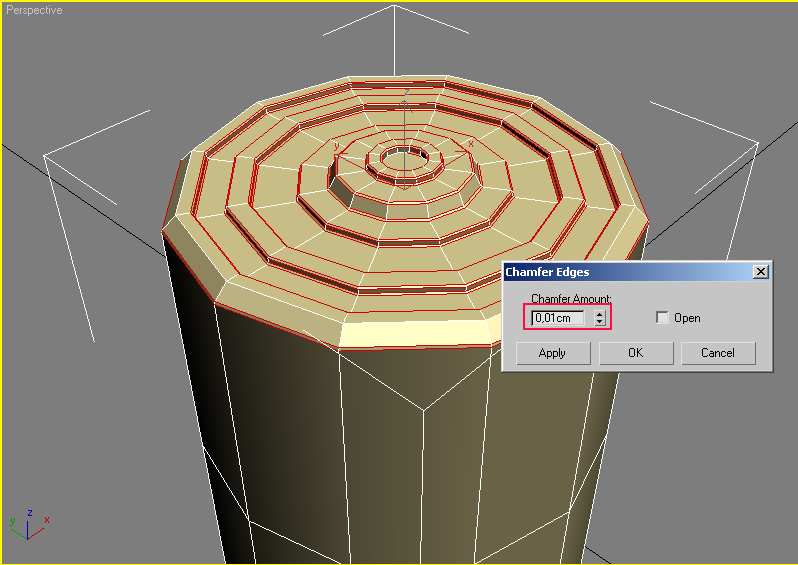

Примените к этим ребрам инструмент Chamfer (Фаска) с величиной 0,01 см.

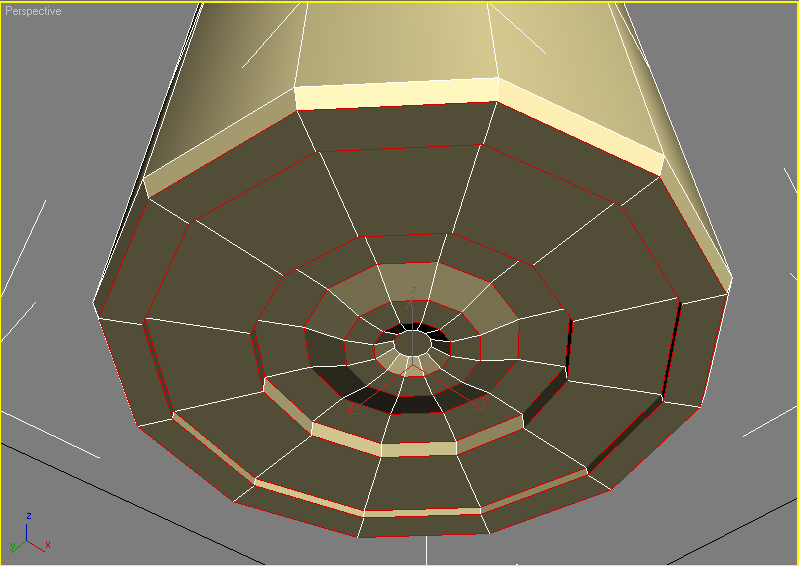

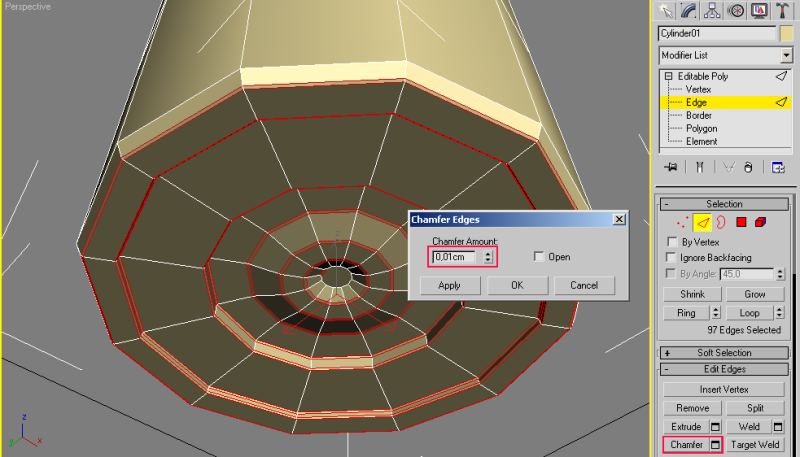

Теперь выделите ребра в нижней части батарейки и еще раз примените Chamfer с  0,01 см.

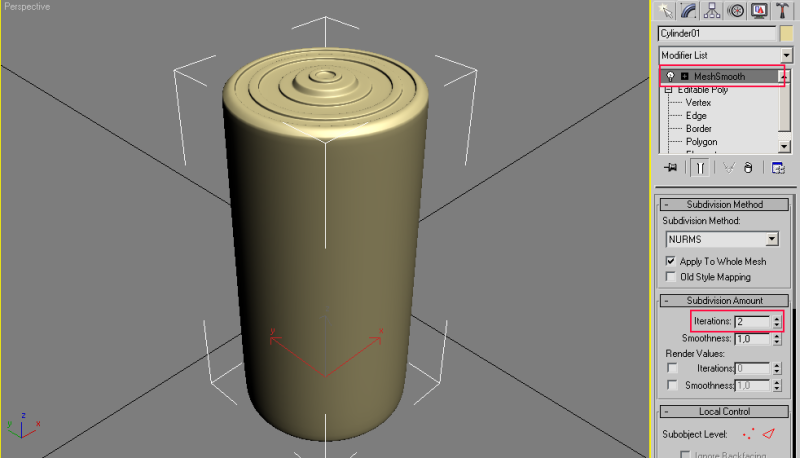

Примените к цилиндру модификатор MeshSmooth с количеством итераций 2.


Поздравляю, батарейка готова.
