Моделирование дорожного конуса

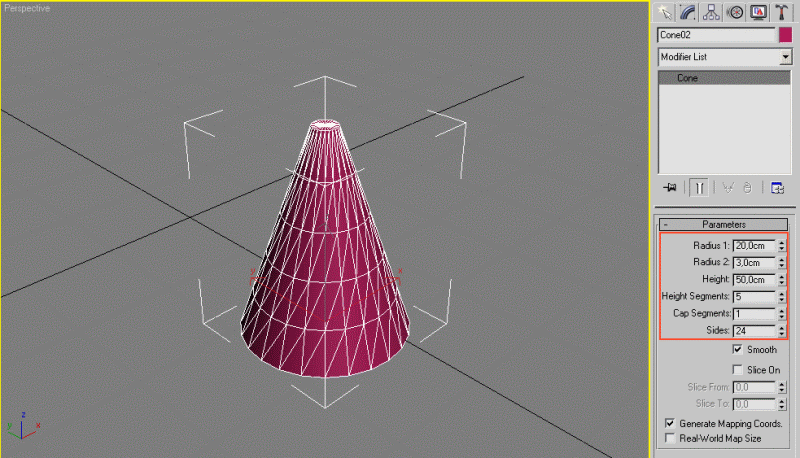

Создайте конус высотой 50 см, остальные параметры показаны ниже.

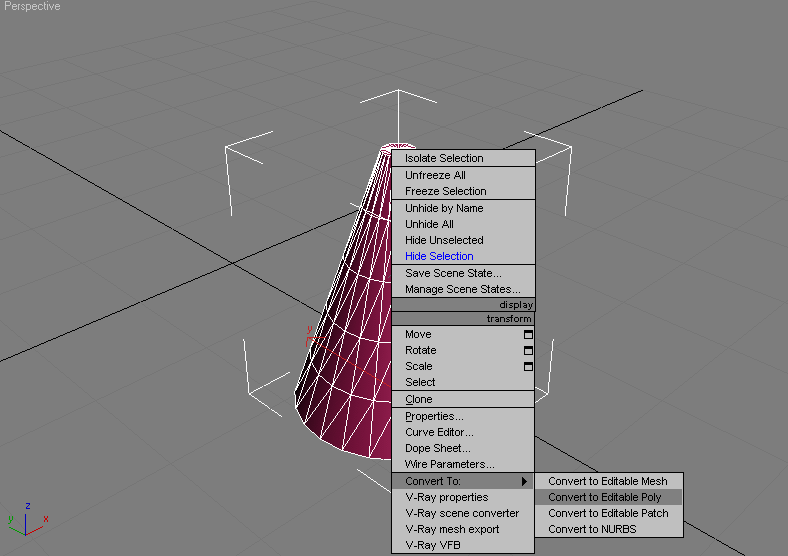

Конвертируйте конус в Editable Poly, нажав правой кнопкой мыши по нему и выбрав в меню Convert to -> Convert to Editable Poly.

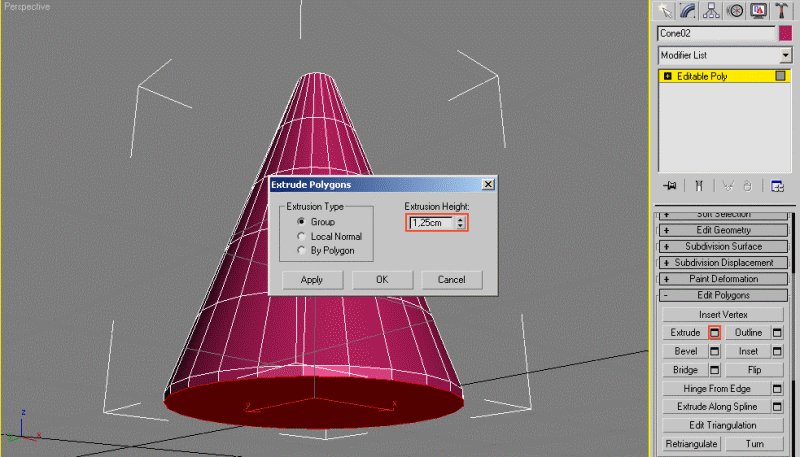

На уровне редактирования полигонов выделите нижний полигон и выдавите его на 1,25 см.

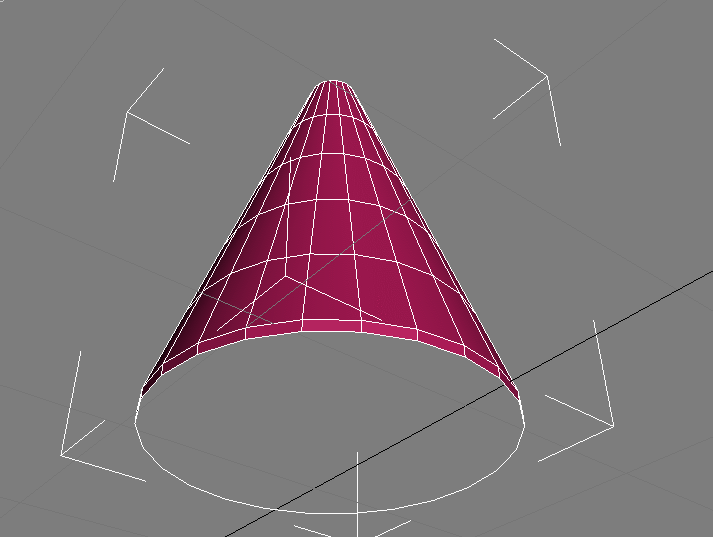

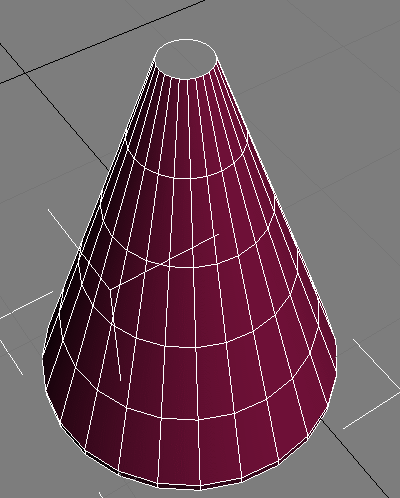

Затем удалите верхний и нижний полигоны конуса, выбрав их и нажав Del.

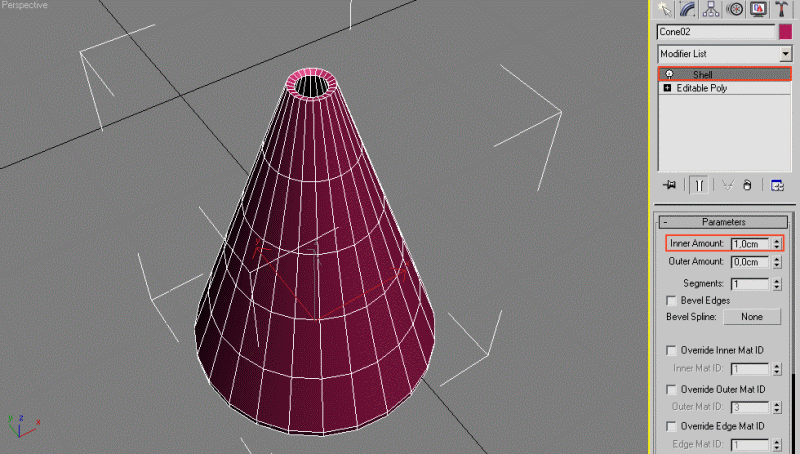

Примените модификатор Shell (Оболочка) для создания "толщины" конуса.

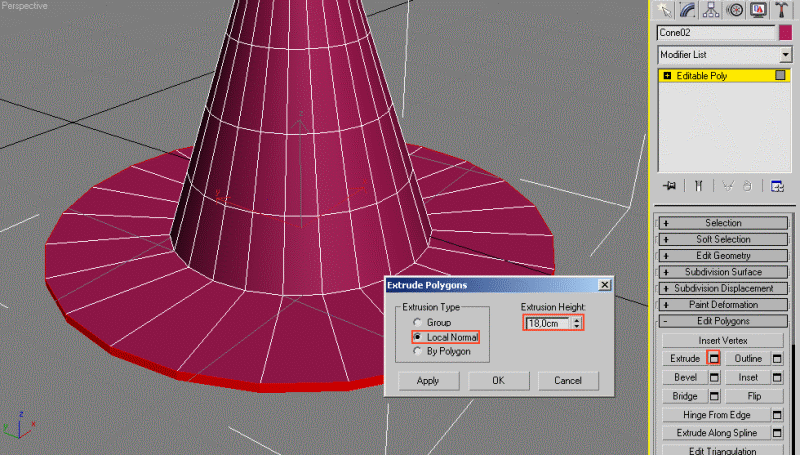

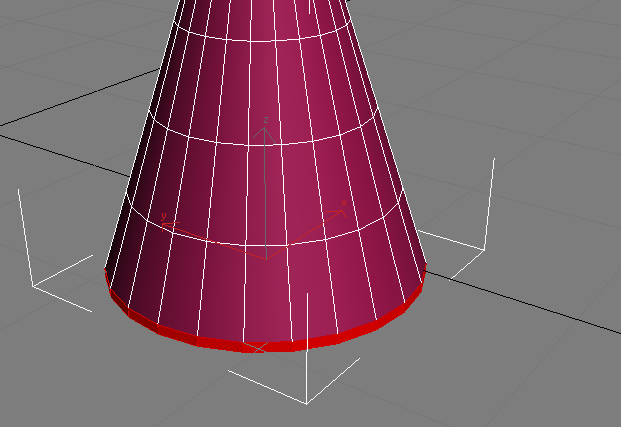

Конвертируйте конус в Editbale Poly еще раз и выделите нижний ряд полигонов.

Выдавите их на 18 см.

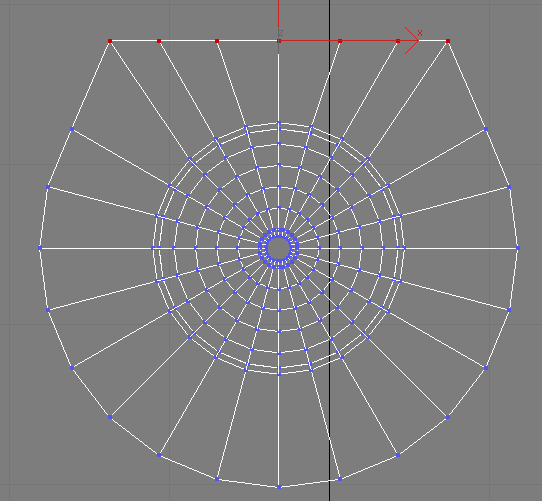

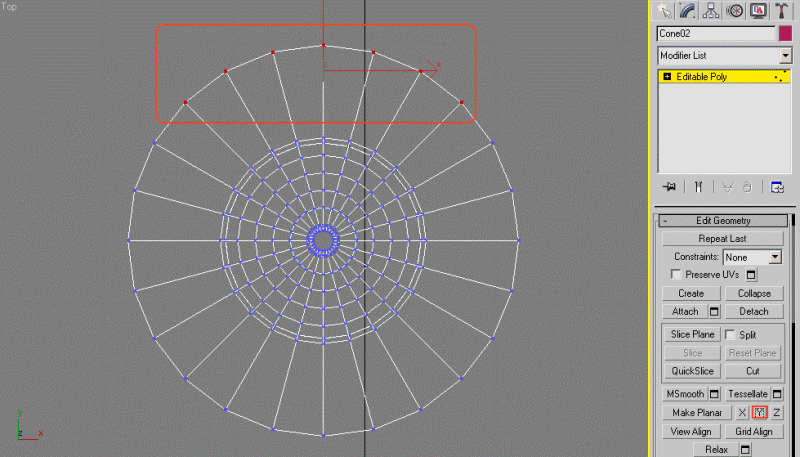

Перейдите на вид сверху и в режиме редактирования вершин выделите ряд вершин как показано ниже и нажмите кнопку Y в свитке Edit Geometry.

Получится ровный ряд вершин.

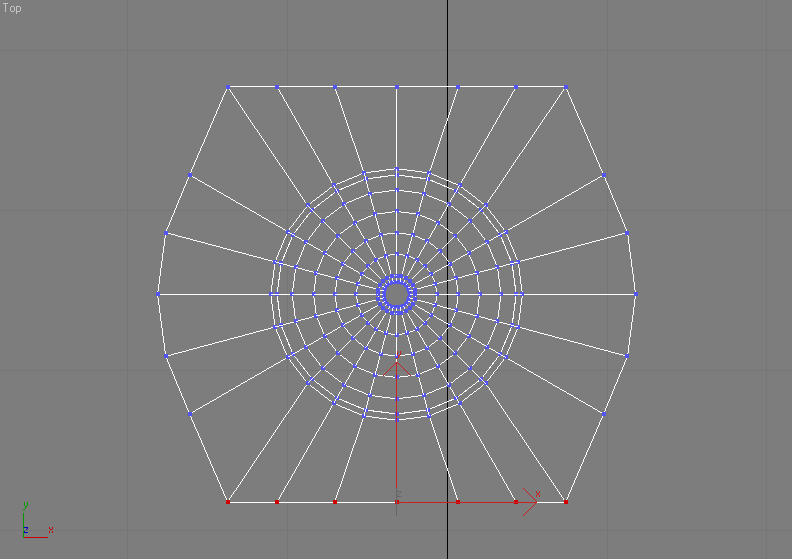

Таким же способом выровняйте вершины внизу.

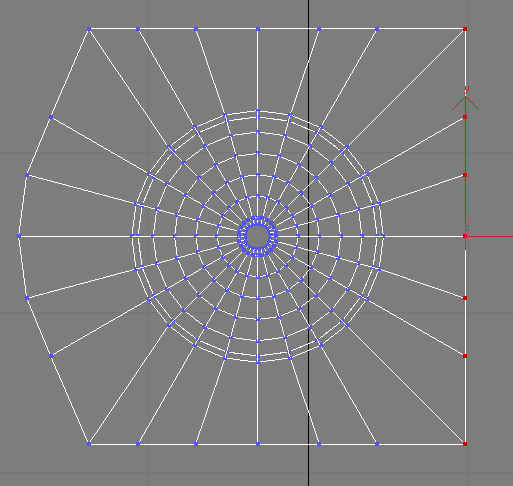

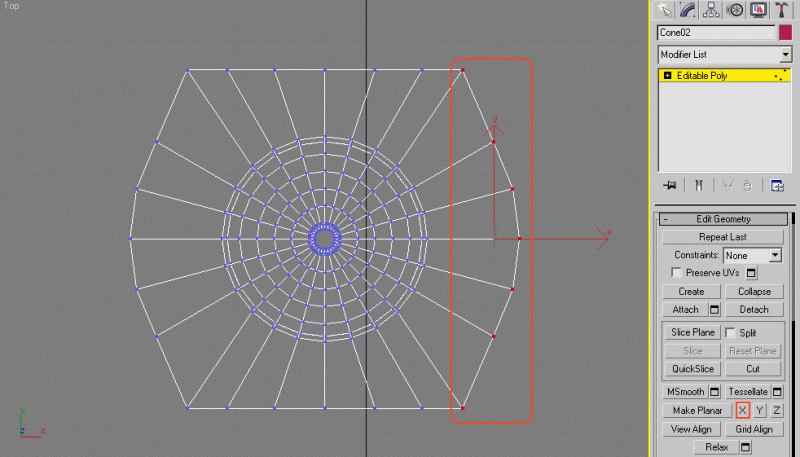

Теперь выделите вершины с правого края и нажмите X.

Также выровняйте положение вершин слева.

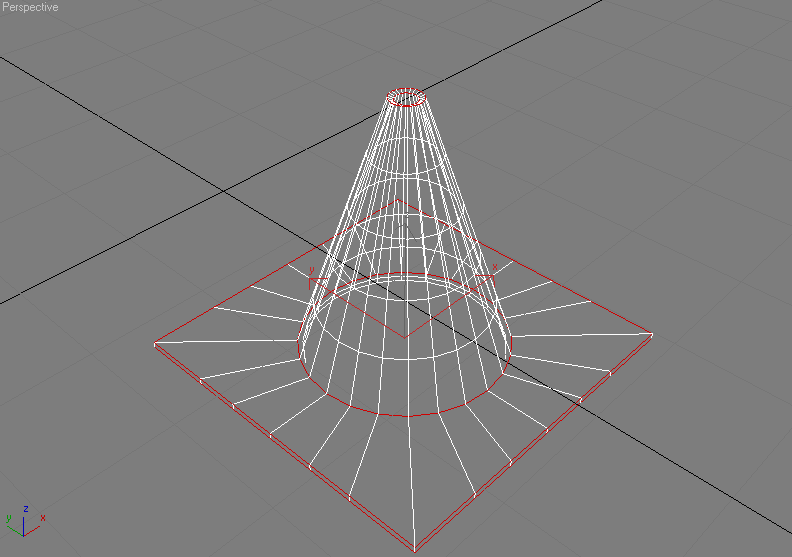

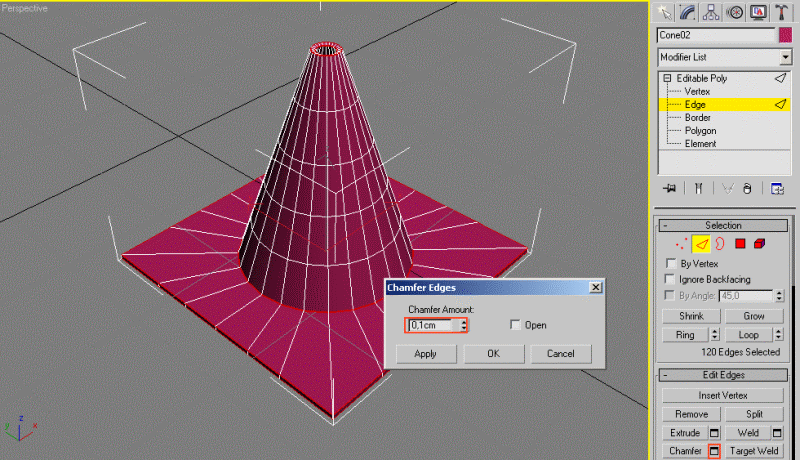

Перейдите в режим редактирования ребер и выделите ребра как показано ниже.

Примените Chamfer (Фаска) с величиной фаски 0,1 см.

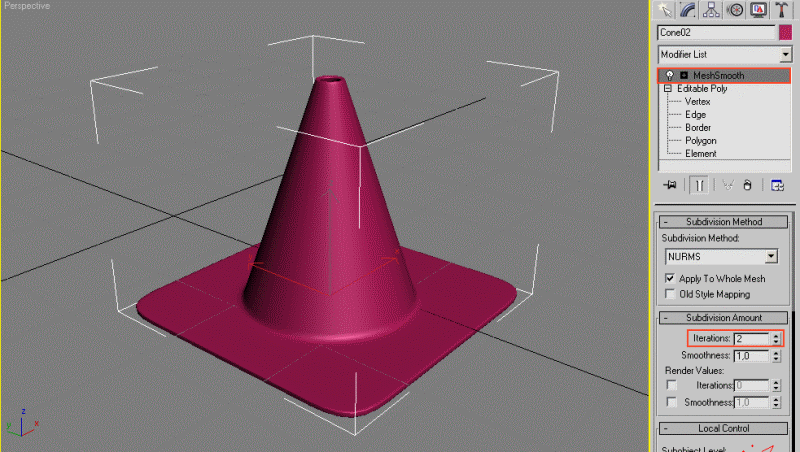

Добавьте модификатор MeshSmooth с 2 итерациями сглаживания.

Вот и все, модель готова.

Категория: Моделирование | Добавил: HAKeR_KM (28.09.2014)
Просмотров: 775 | Теги: Make Planar, Cone, MeshSmooth, Chamfer, Editable Poly, Shell, extrude, дорожный конус | Рейтинг: 4.0/1
