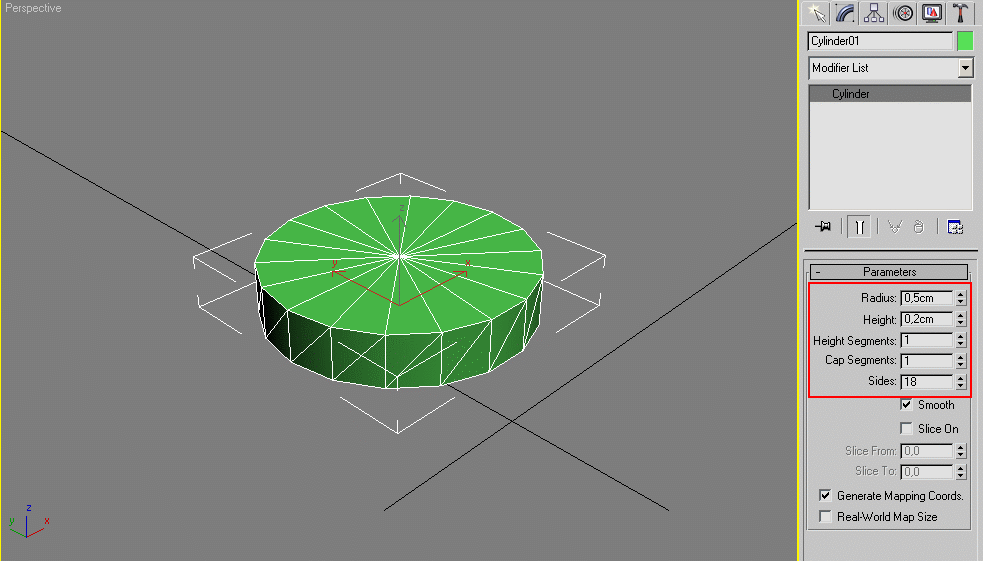

Создаем цилиндр радиусом 0,5 см, высотой 0,2 см, сегменты как на рисунке ниже.

Конвертируйте цилиндр в Editable Poly.

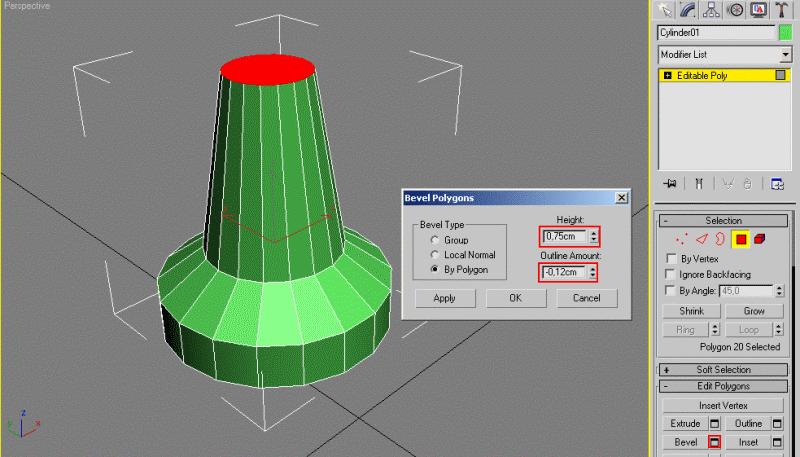

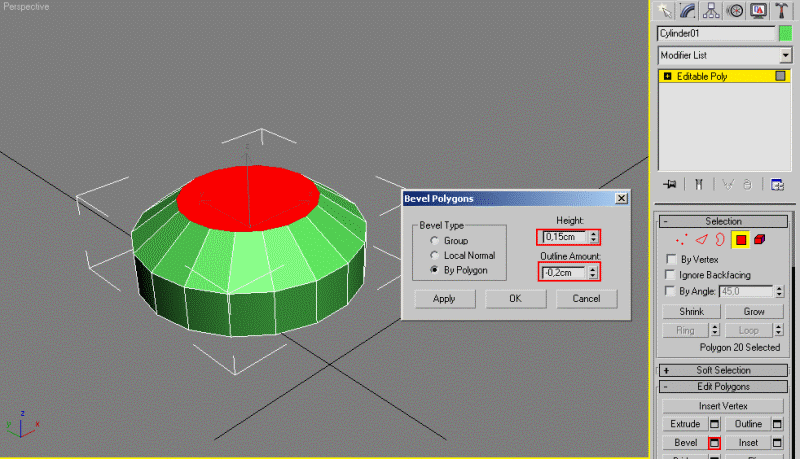

Нажмите 4 для перехода в режим редактирования полигонов, выделите верхний полигон и выдавите его со скосом (Bevel) с параметрами как показано ниже.

Далее еще раз Bevel.

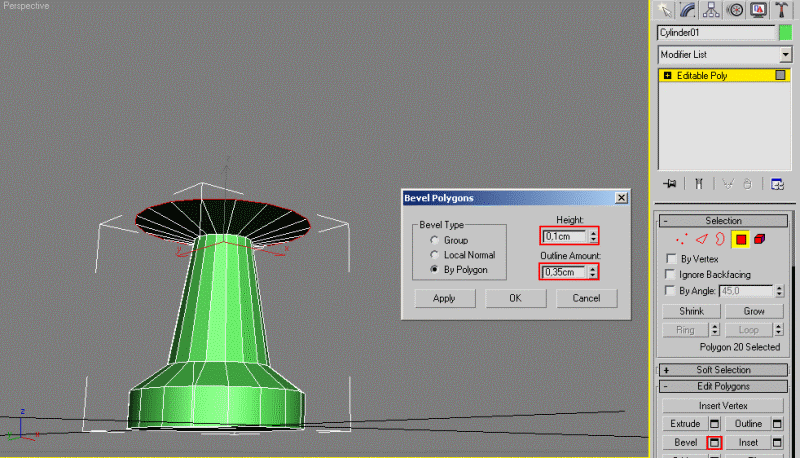

И еще разок.

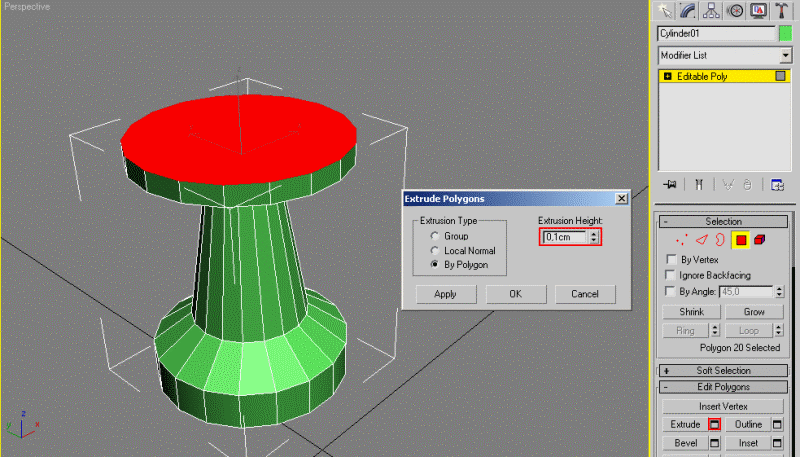

Здесь примените простое выдавливание (Extrude) на 0,1 см.

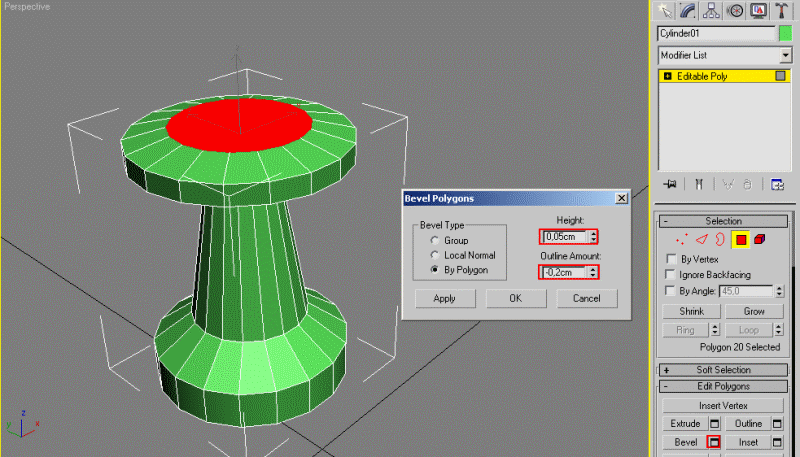

И опять Bevel.

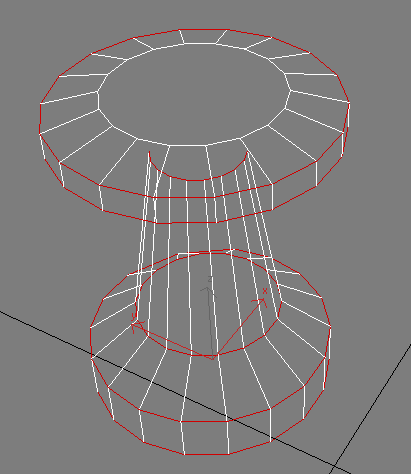

Нажмите 2 для перехода в режим редактирования ребер и выделите ребра как показано ниже - ребра по периметру объекта.

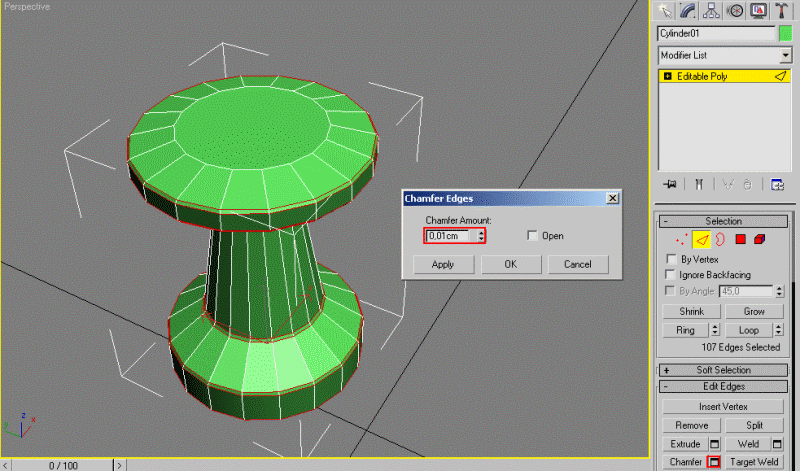

Примените к выделенным ребрам инструмент Chamfer (фаска) на 0,01 см.

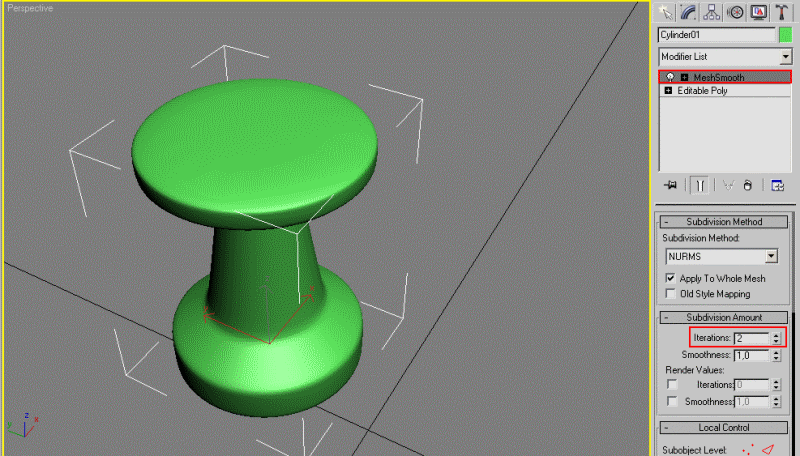

Следом добавьте модификатор MeshSmooth.

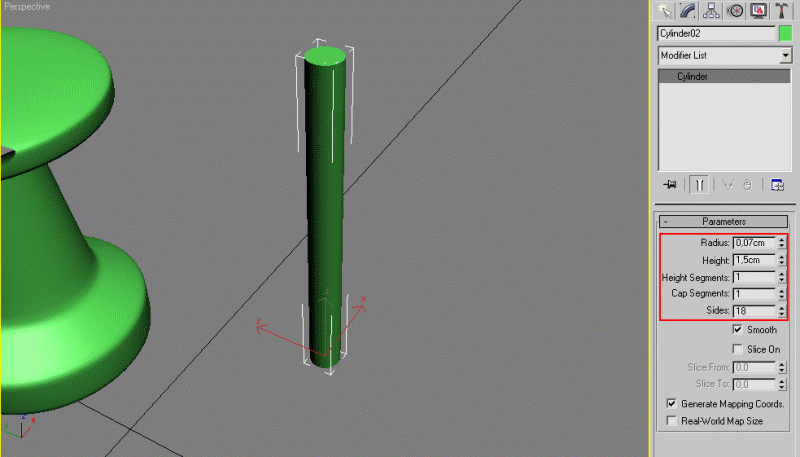

Для моделирования острия создайте опять же цилиндр.

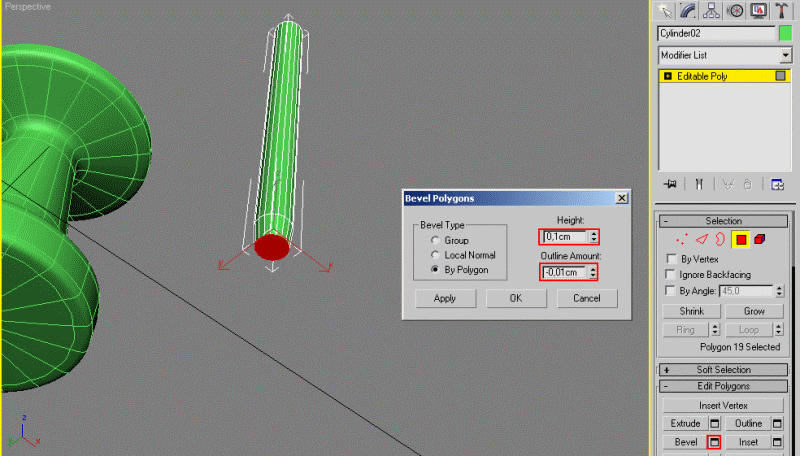

Конвертируйте его в Editable Poly, перейдите на уровень редактирования полигонов и выдавите со скосом нижний полигон (Bevel).

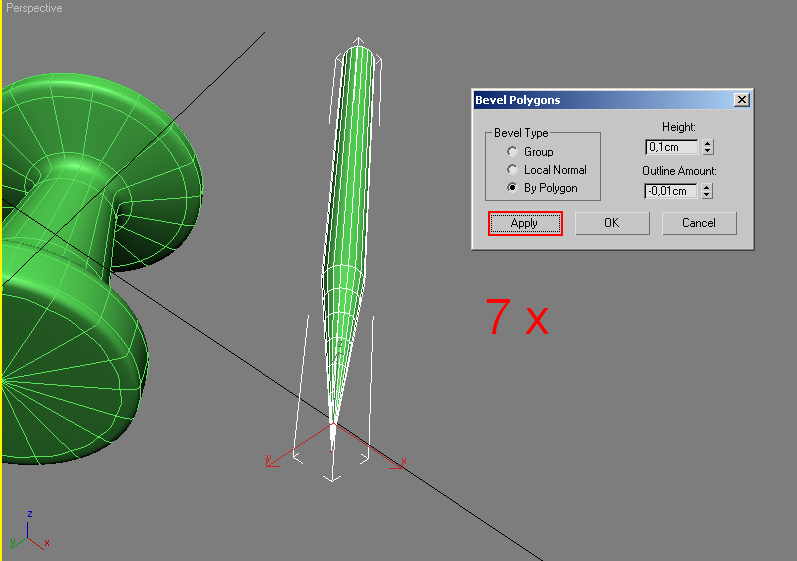

Повторите операцию выдавливания со скосом еще несколько раз, нажимая Apply, до того момента, когда кончик не станет острым.

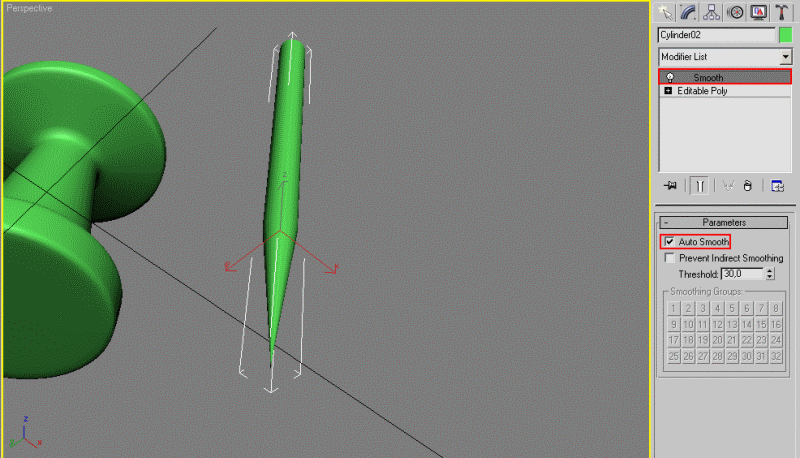

Добавьте модификатор Smooth и в настройках его установите галочку Auto Smooth.

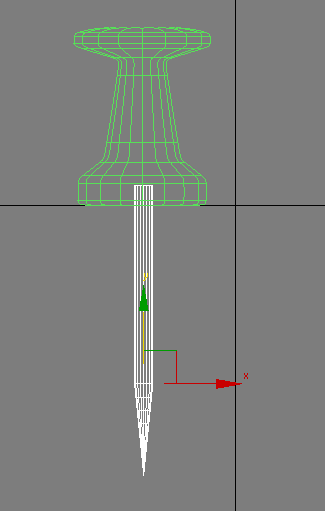

Расположите острие относительно основной ручки на различных видах.

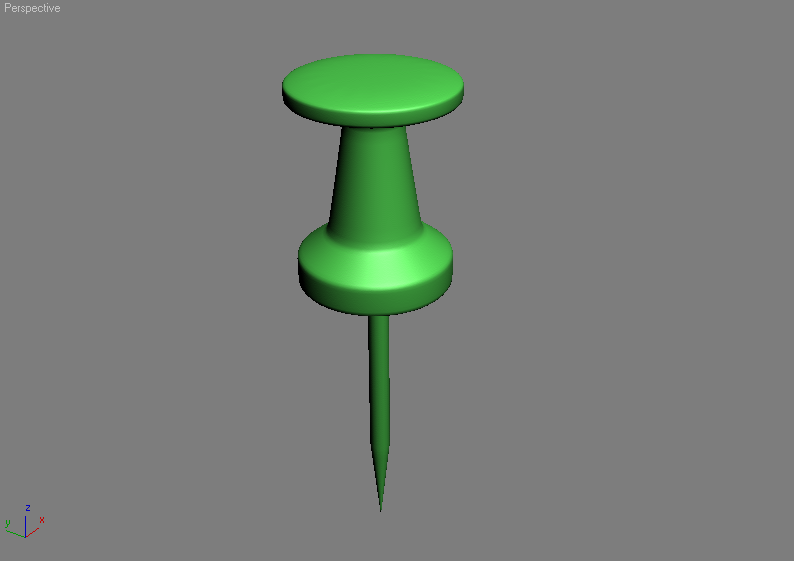

Готовая модель.

|
