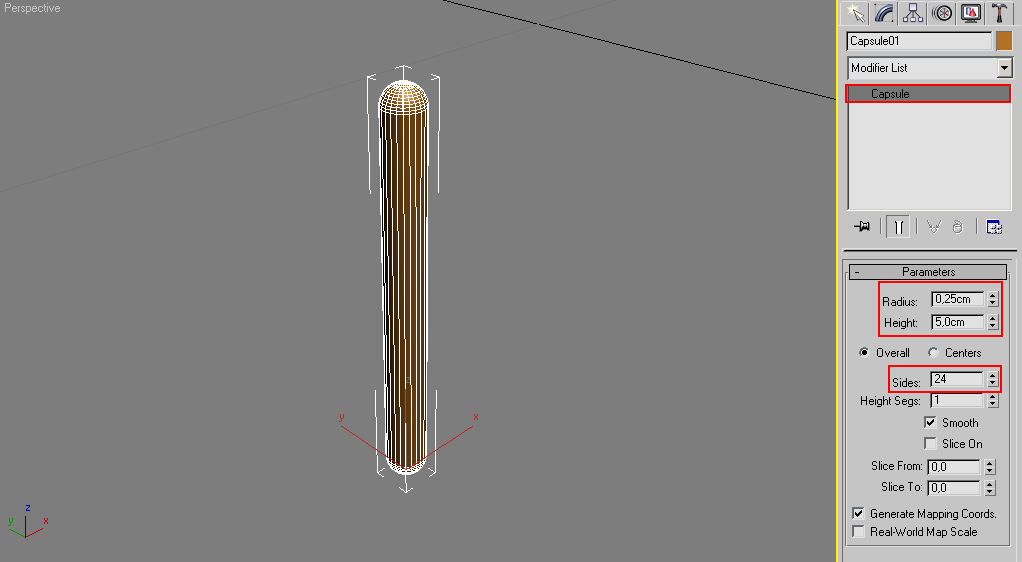

Несложная модель ключа нас ждет. Начнем с создания примитива Capsule (Капсула) из Extended Primitives.

Радиус капсулы выставим 0,25 см, высоту 5 см, число сторон - 24.

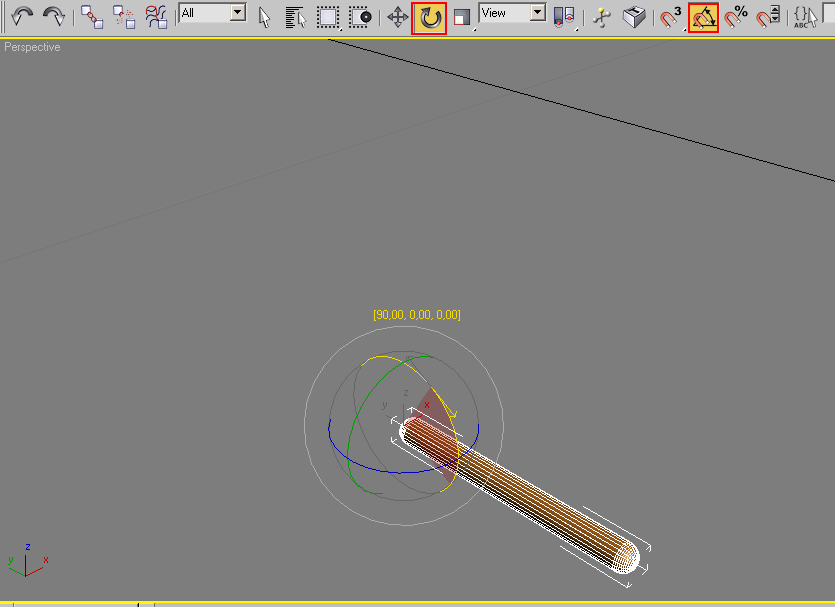

Повернем капсулу на 90 градусов, чтобы она лежала горизонтально.

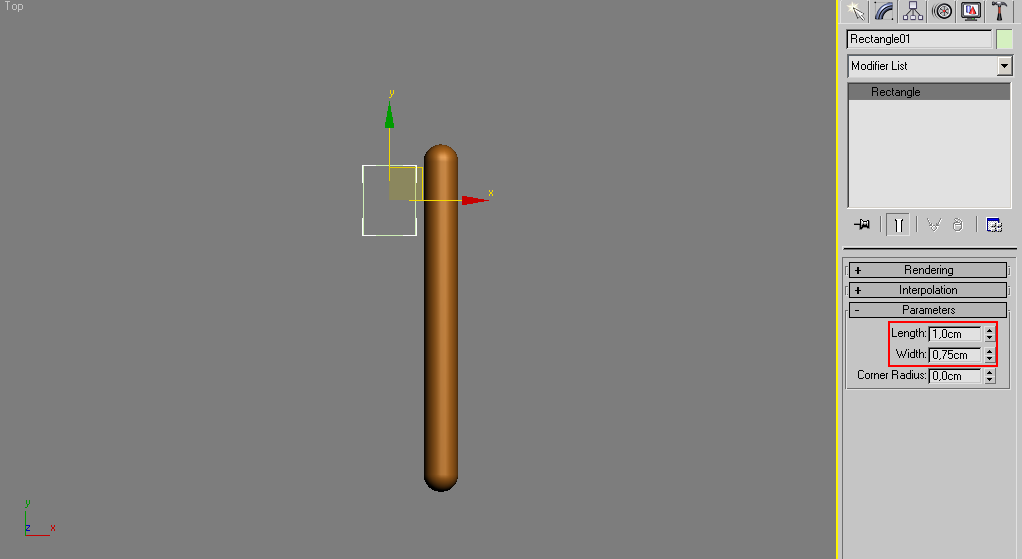

Чтобы смоделировать бородку ключа сначала создадим Rectangle (Прямоугольник) размерами 1 см на 0,75 см.

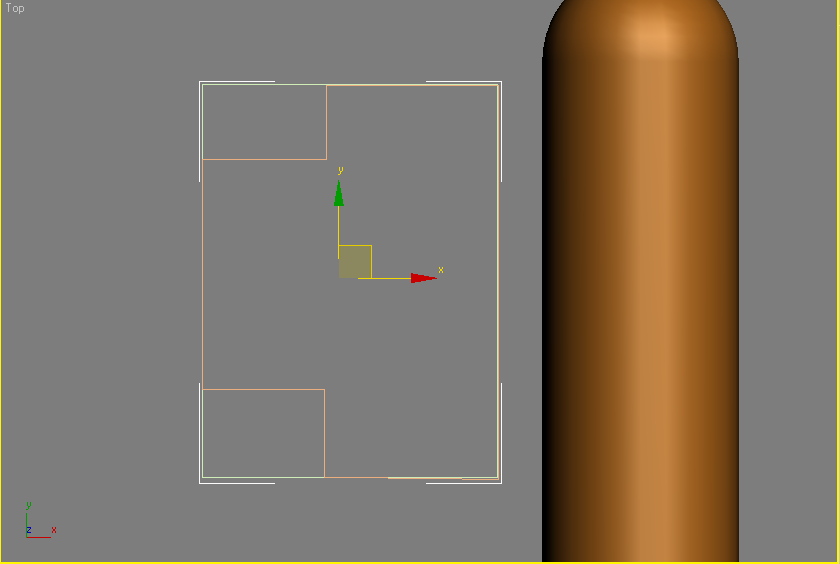

Теперь используя Line (Линия), нарисуем профиль бородки.

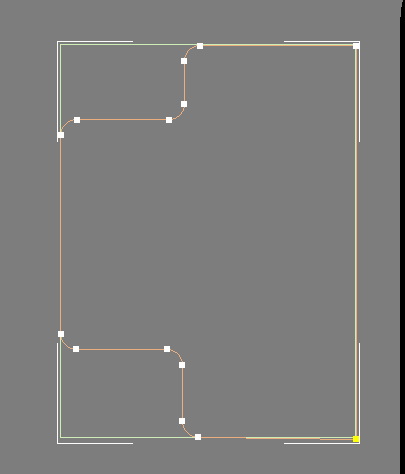

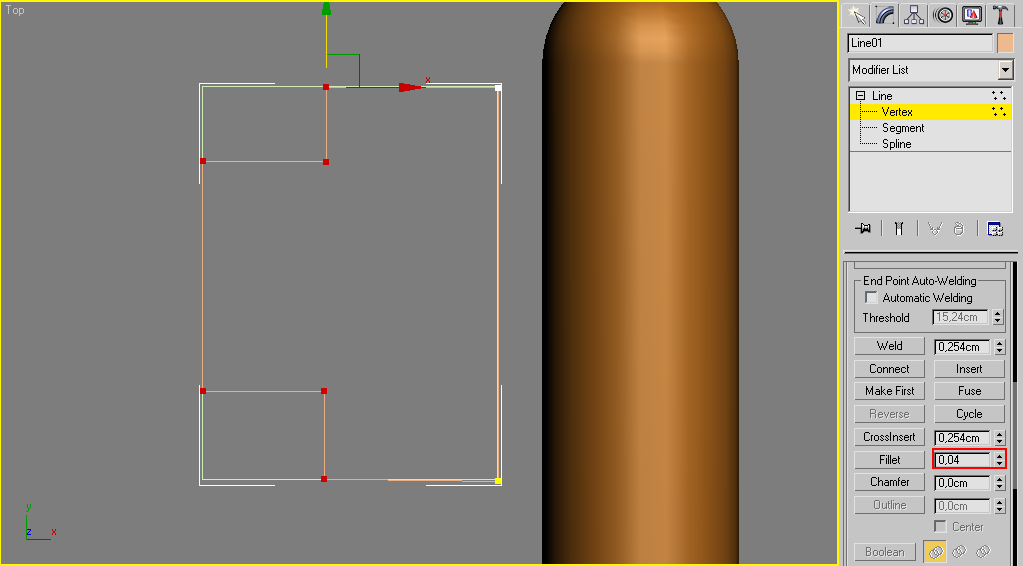

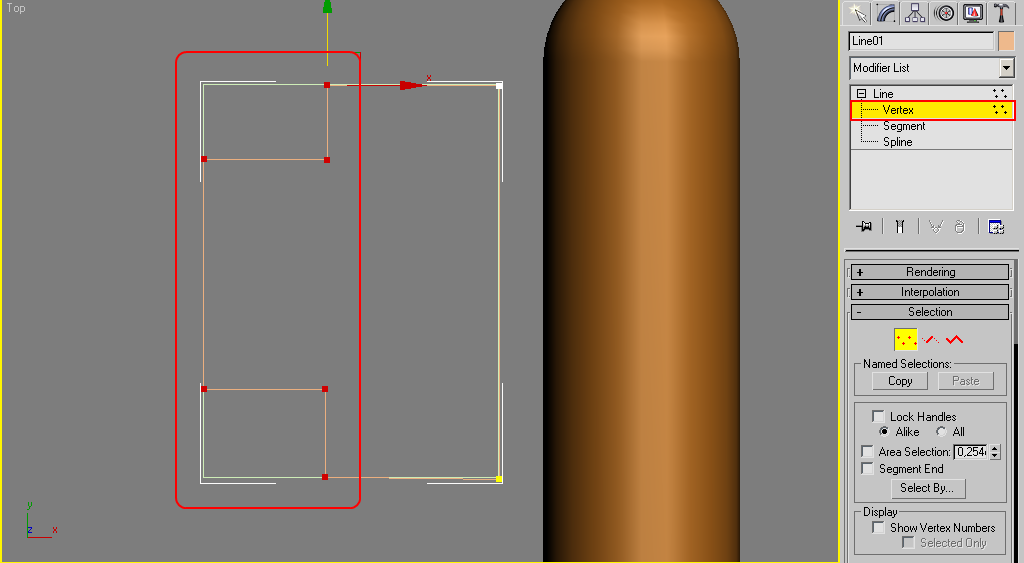

Нажмем 1 для перехода в режим редактирования вершин сплайна и выделим вершины, как показано на рисунке.

Не снимая выделения в поле напротив Fillet (Фаска) укажем величину 0,04 см и нажмем Enter.

У профиля бородки появятся фаски.

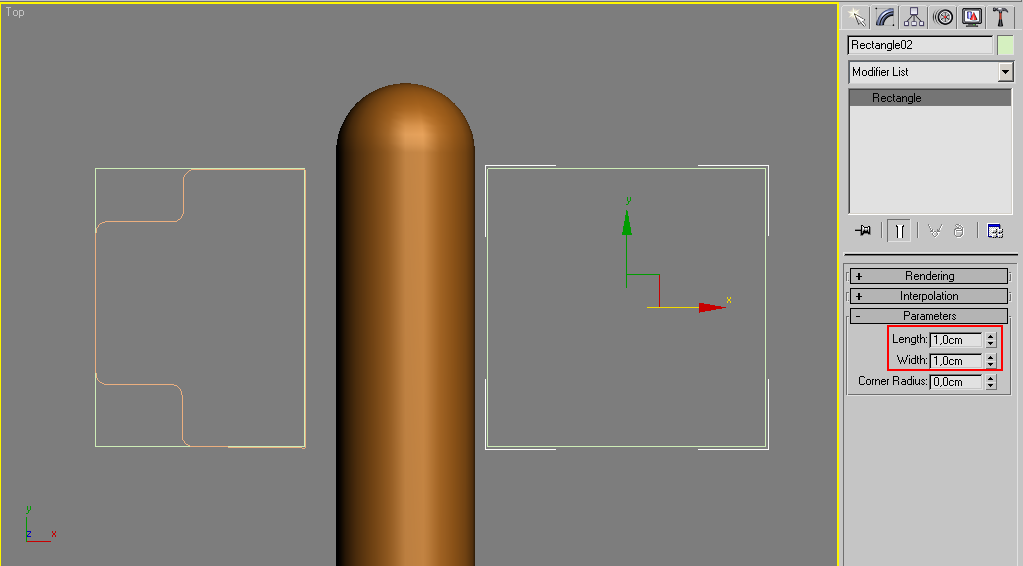

Далее создадим прямоугольник 1х1 см справа от капсулы.

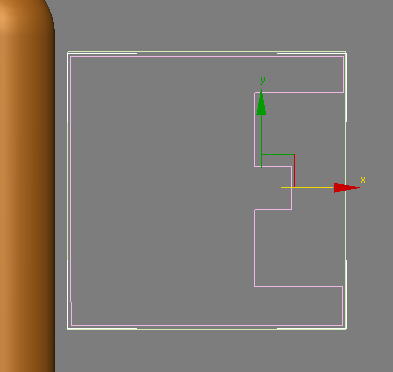

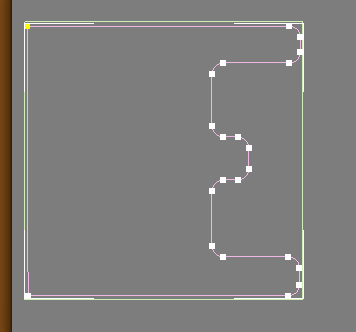

Внутри него нарисуем еще одну форму бородки.

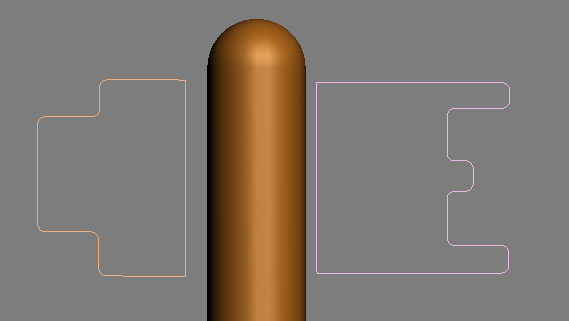

Также сгладим углы с помощью Fillet (0,04 см).

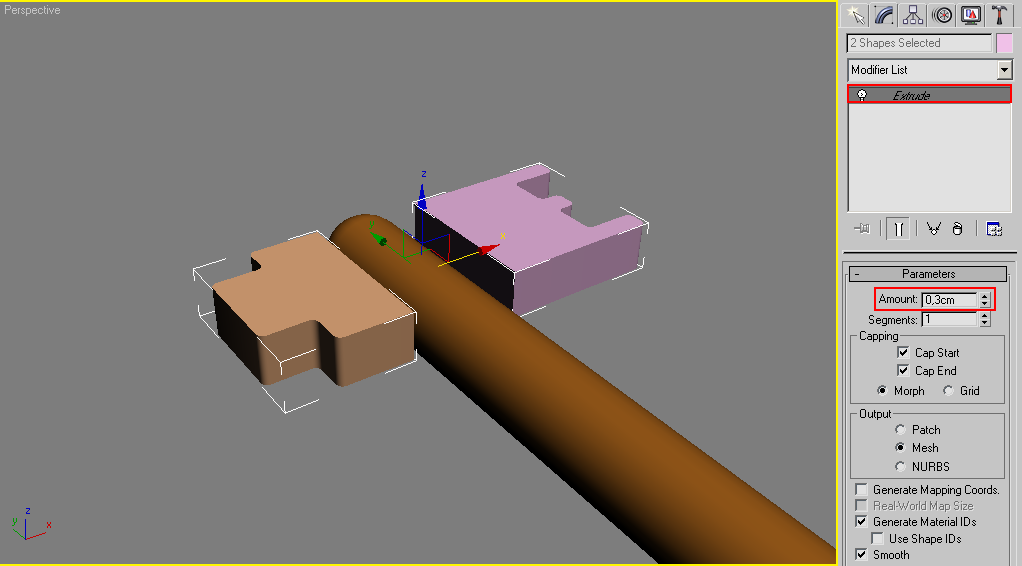

К двум профилям бородки применим модификатор Extrude, величину выдавливания выставим 0,3 см.

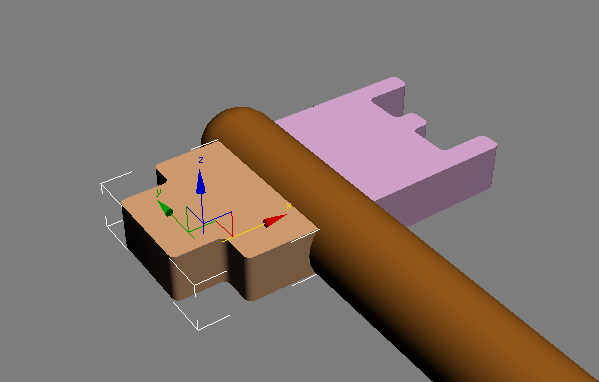

Полученные объемные тела расположим поближе к капсуле.

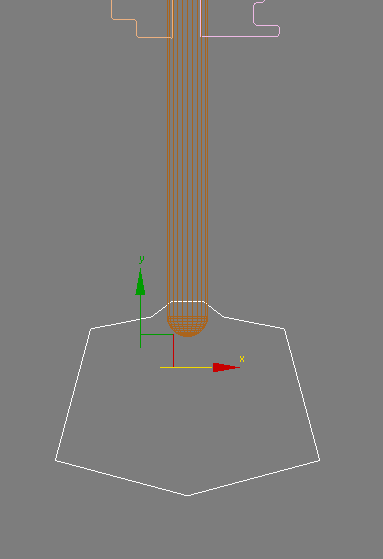

Используем Line и рисуем в нижней частей капсулы вот такую фигуру:

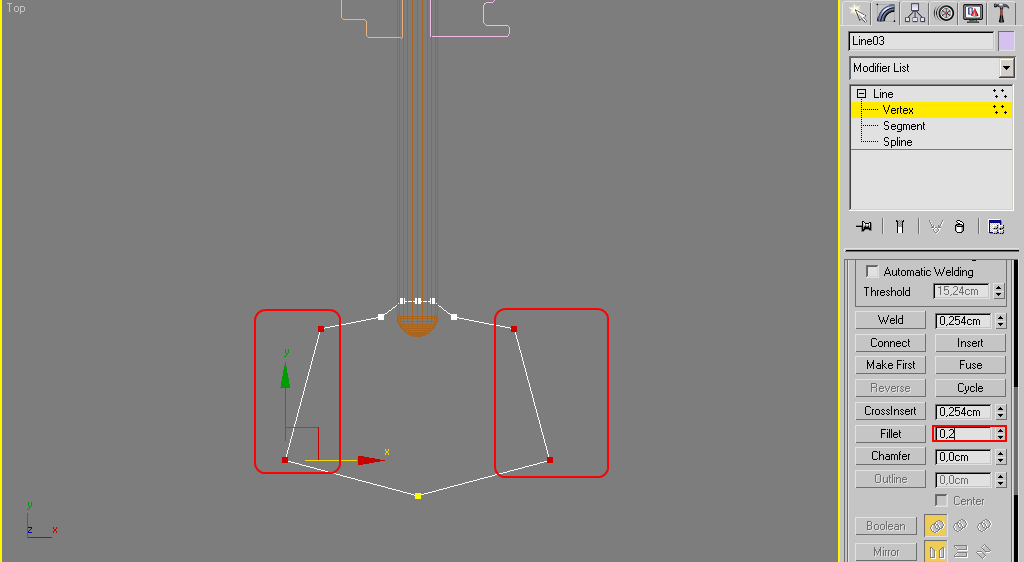

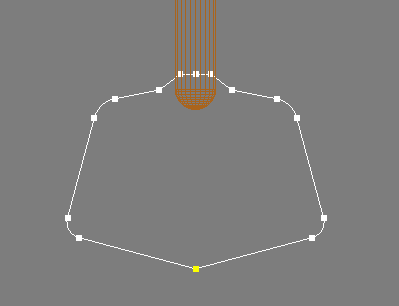

В режиме редактирования вершин выделим вершины как указано на рисунке и применим к ним фаску 0,2 см.

Получатся сглаженные углы.

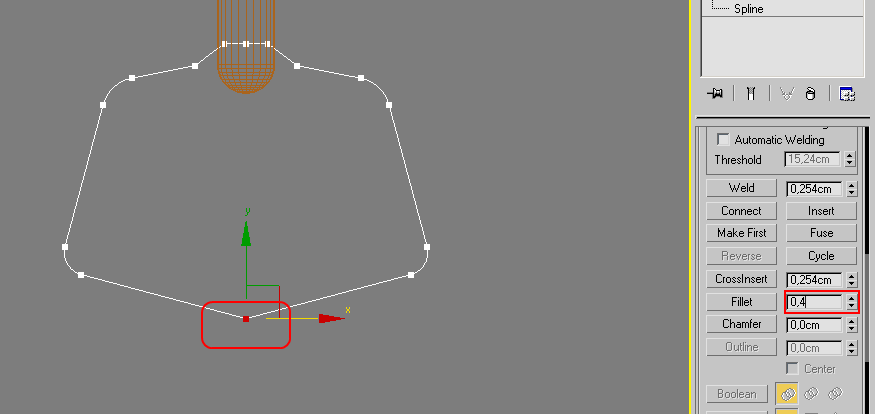

В нижней вершине применим Fillet с 0,4 см.

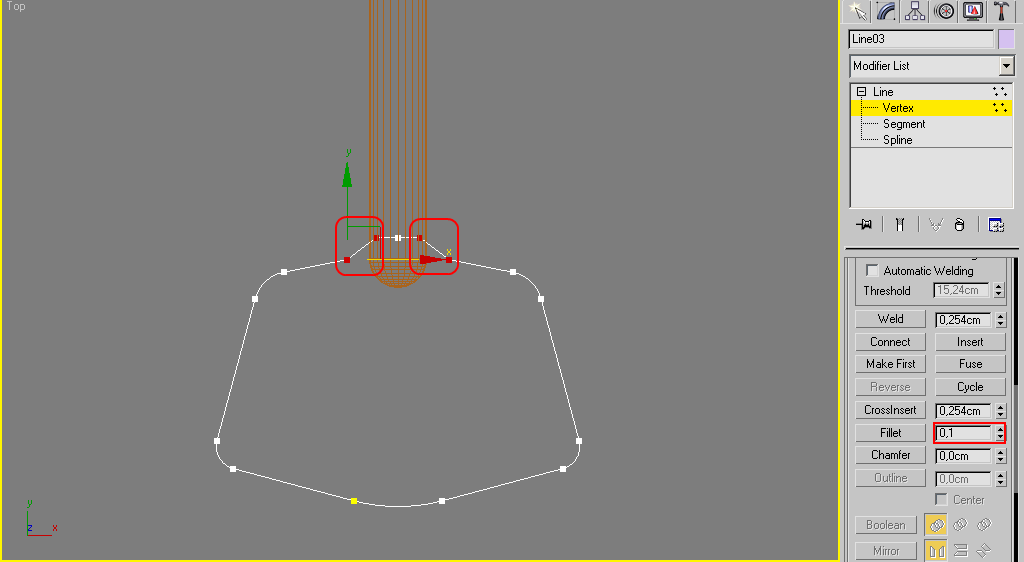

К оставшимся 4-м вершинам применим Fillet с 0,1 см.

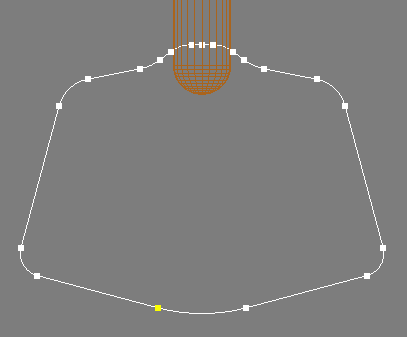

Профиль получился сглаженным.

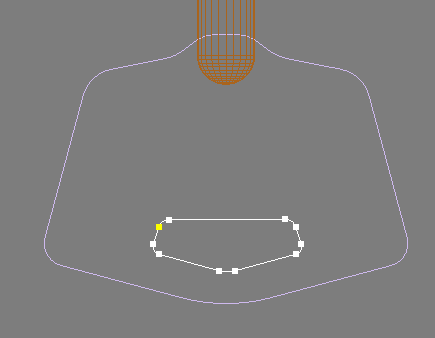

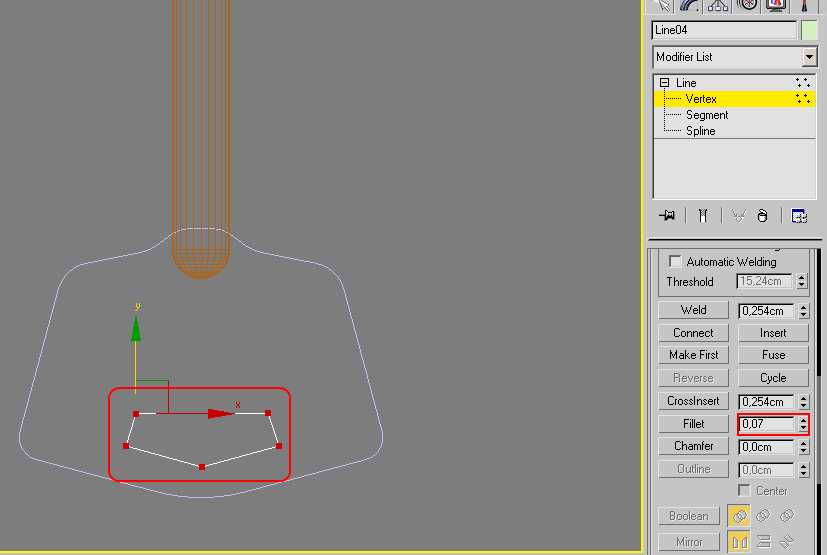

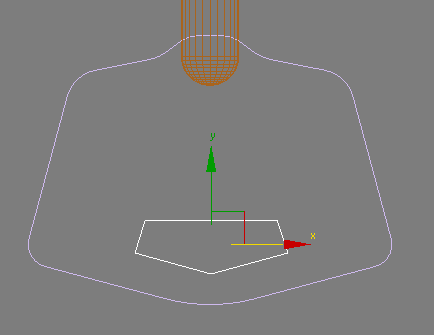

Внутри этого профиля нарисуем еще один сплайн.

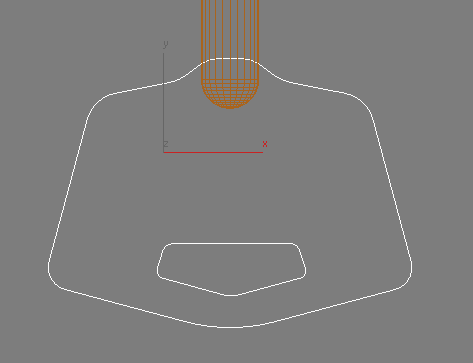

Выделим все его вершины и сделаем им фаску на 0,07 см.

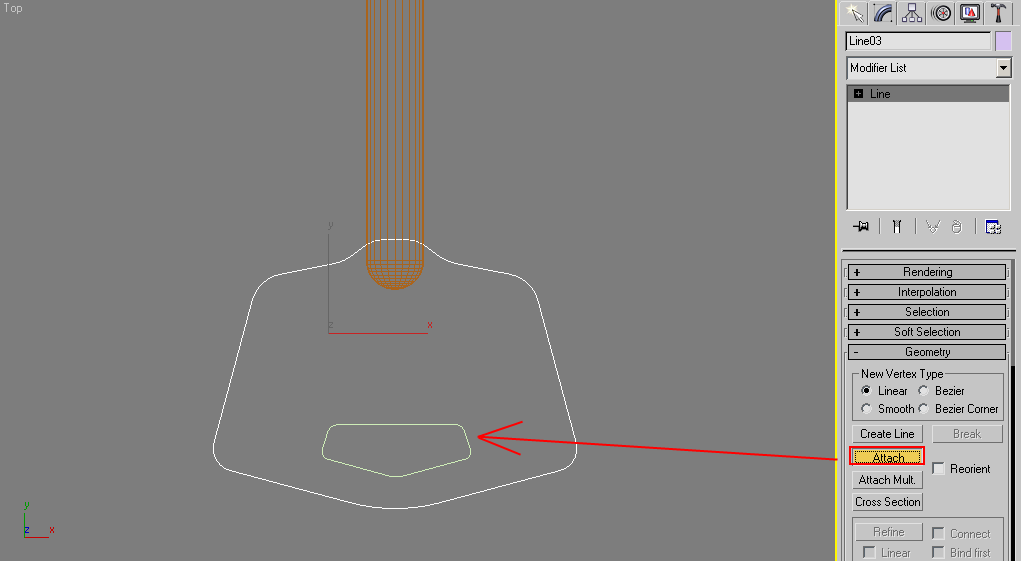

Выделим большой профиль, во вкладке Geometry нажимаем Attach и выделяем маленький сплайн.

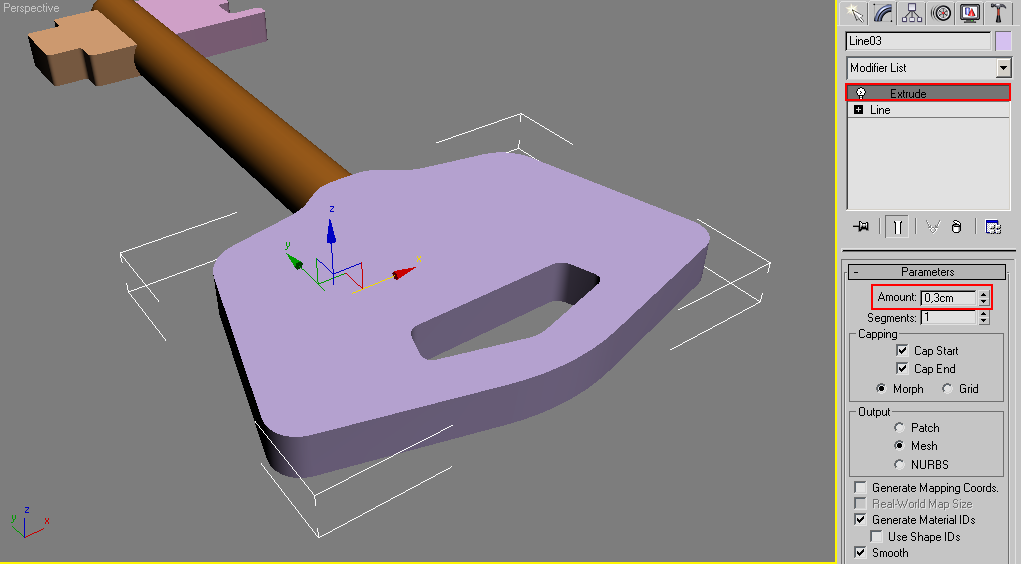

Применяем модификатор Extrude, высоту выдавливания ставим 0,3 см.

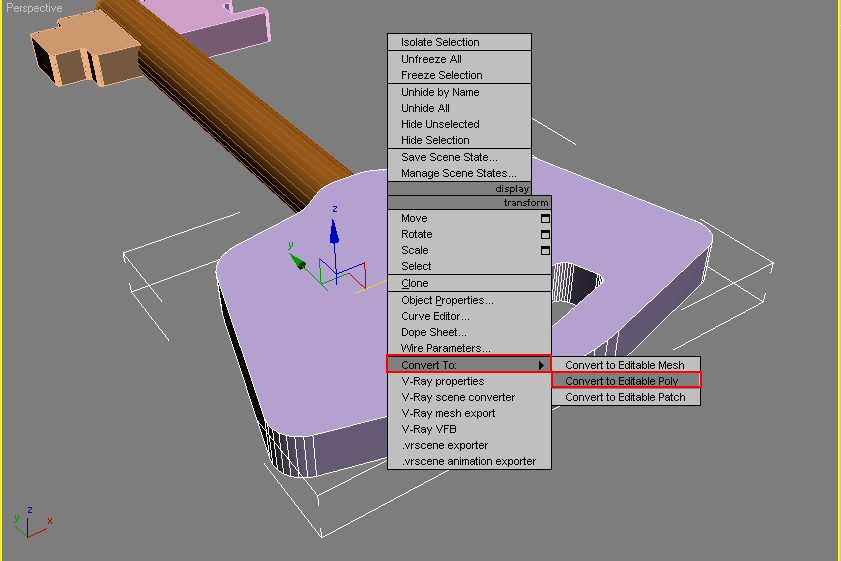

Конвертируем в Editable Poly.

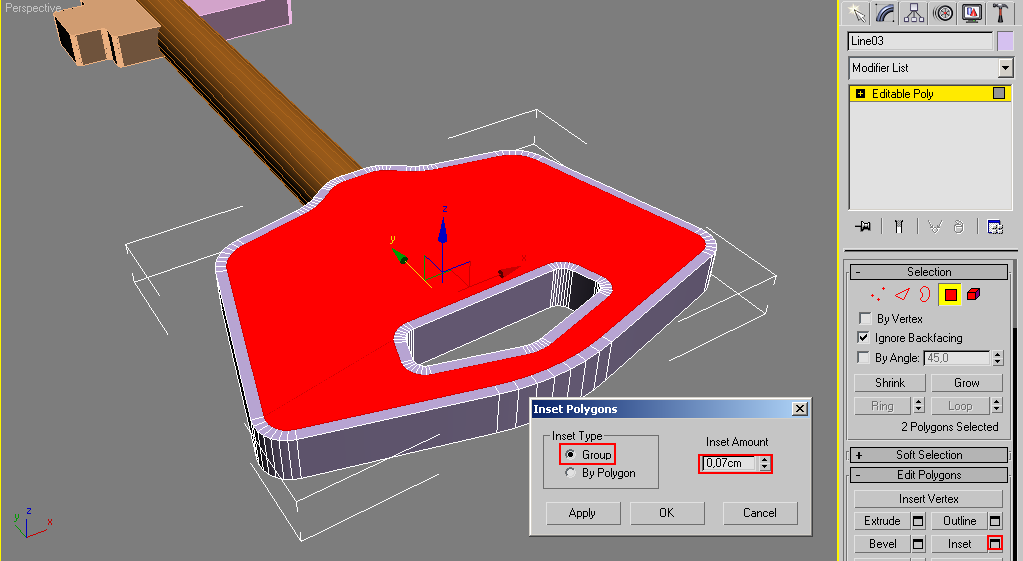

На уровне редактирования полигонов выдели верхний и нижний полигоны и применим Insert на 0,07 см.

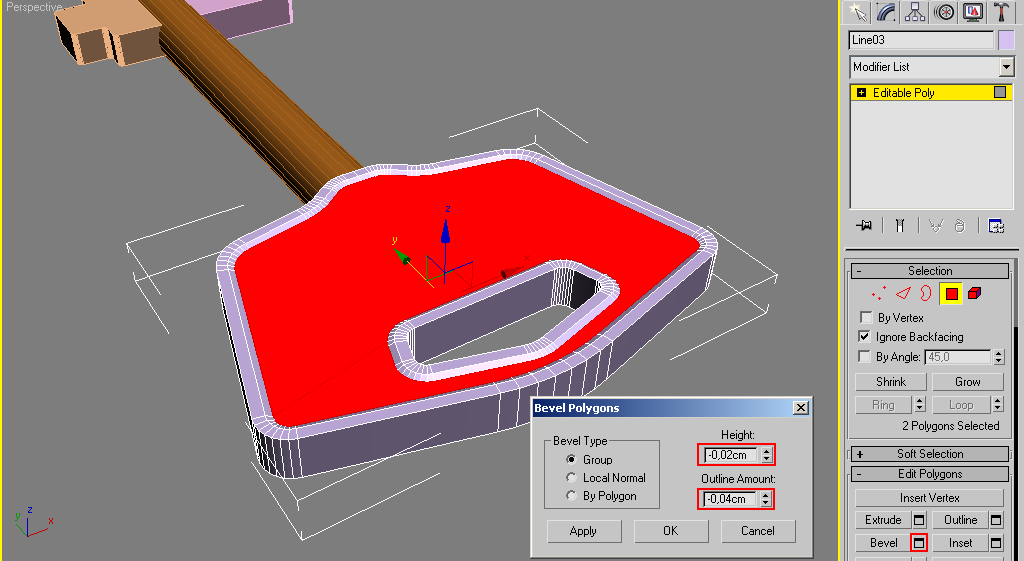

Затем используем Bevel с параметрами как на рисунке.

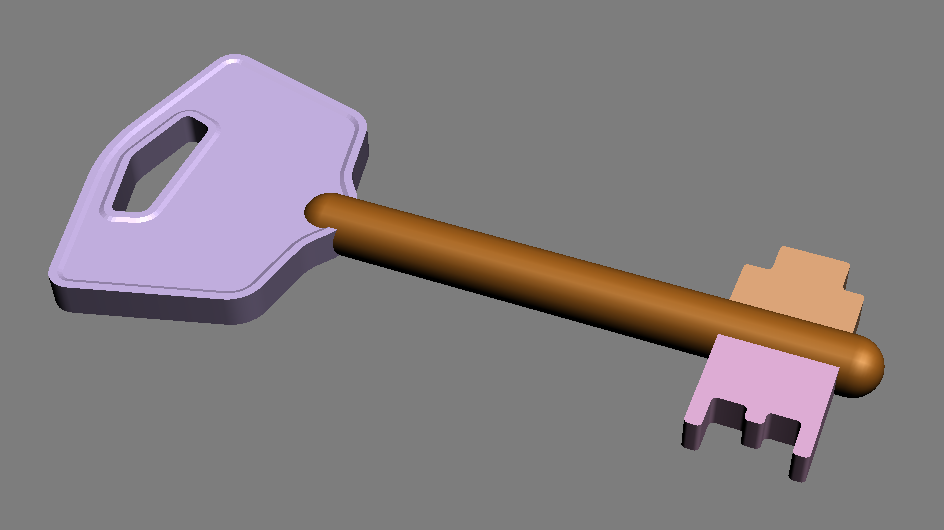

Получился вполне себе симпатичный ключ.

|
