Создание воронки начнем с отрисовки сплайна.

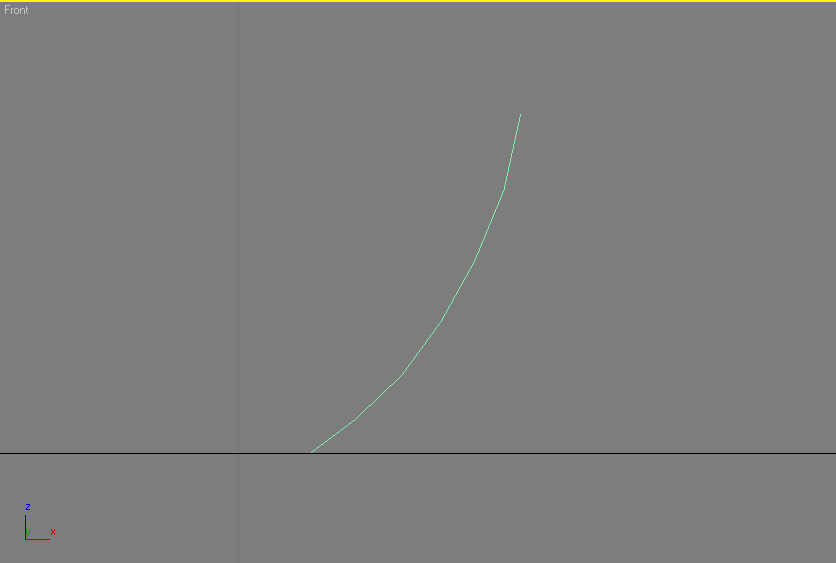

На виде Front нарисуем линию как на рисунке ниже, она приблизительно укладывается в габариты 7 х 10 см.

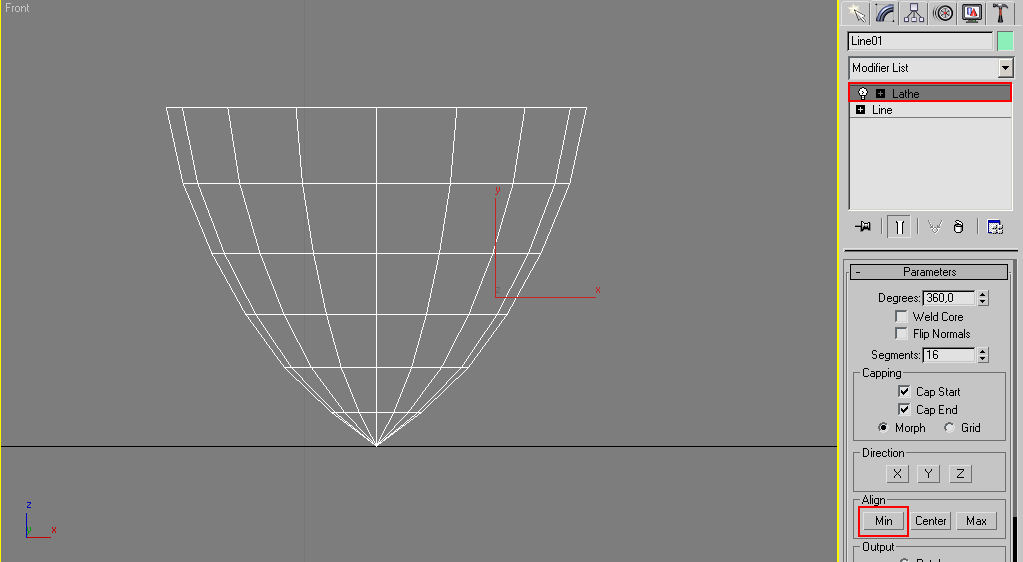

Применим к ней модификатор Lathe.

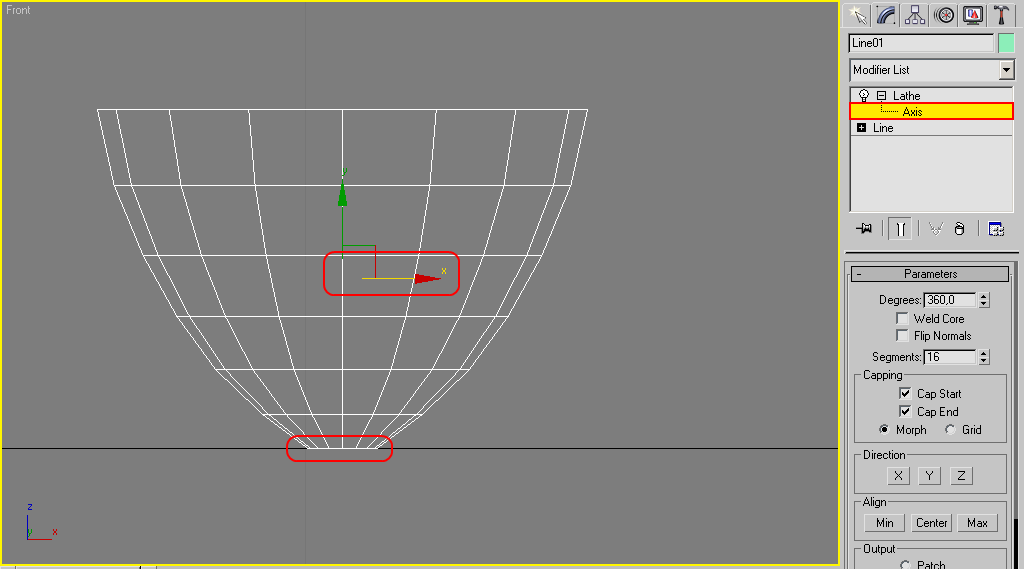

Изменим положение оси вращения так, чтобы снизу образовался просвет.

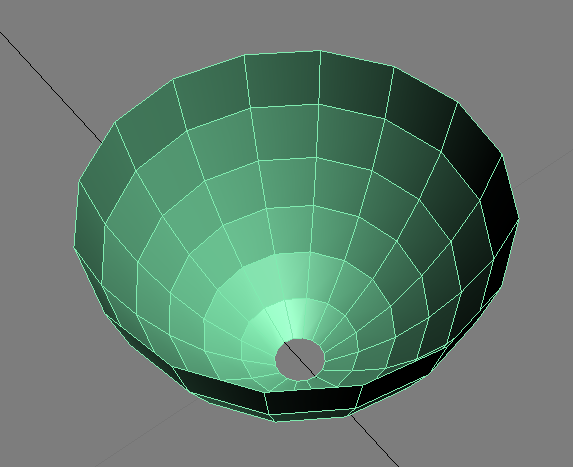

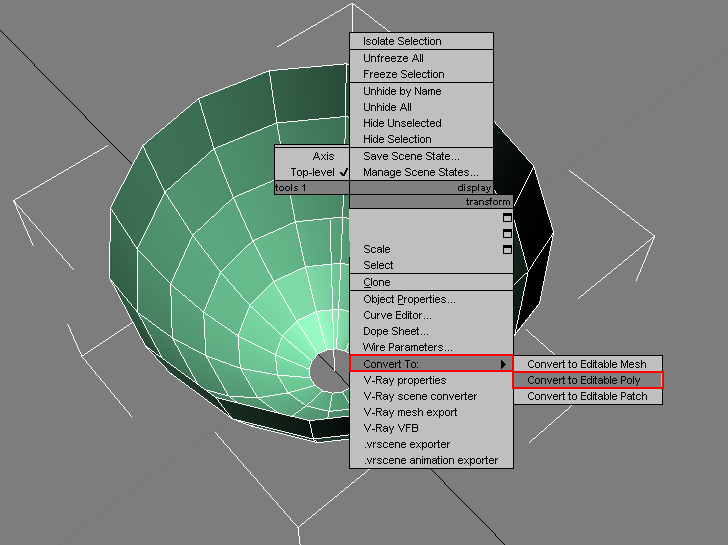

Конвертируем модель в Editable Poly.

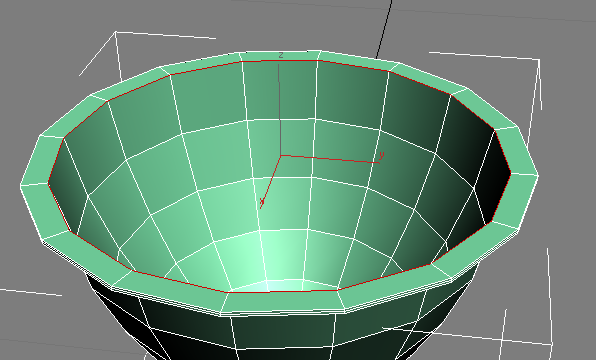

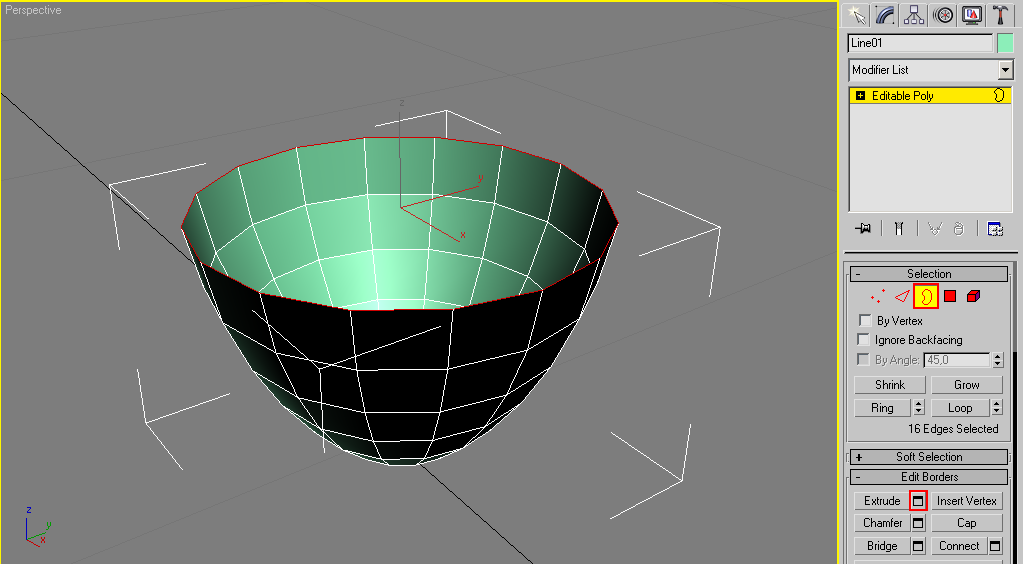

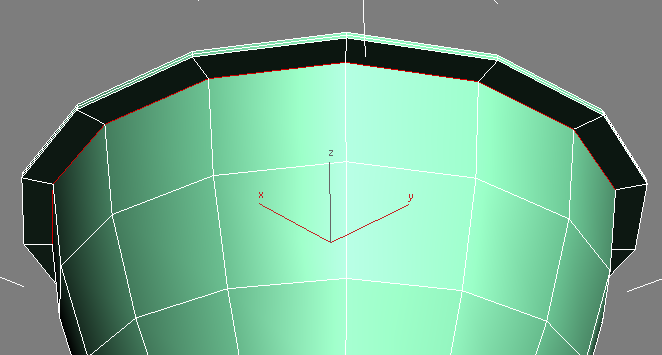

На уровне редактирования контуров выделим верхний контур. Применим к нему операцию Extrude.

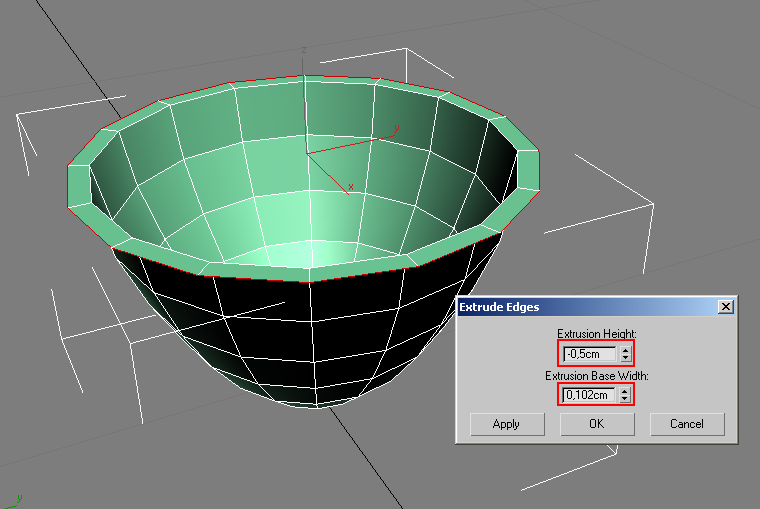

Параметры Extrude показаны на рисунке ниже.

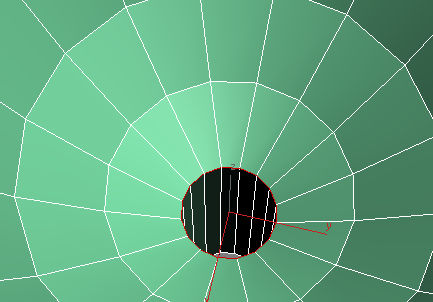

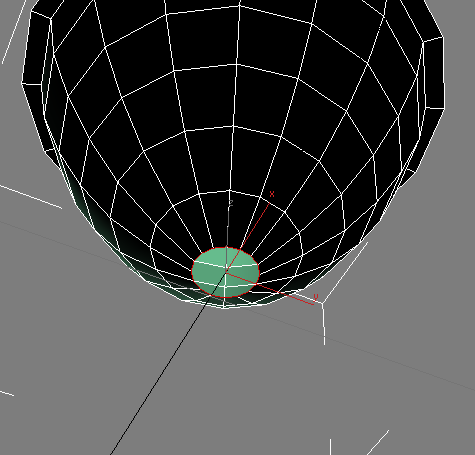

Теперь выделим нижний контур.

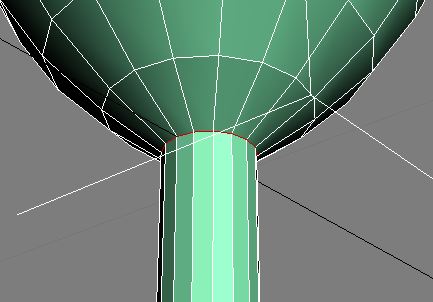

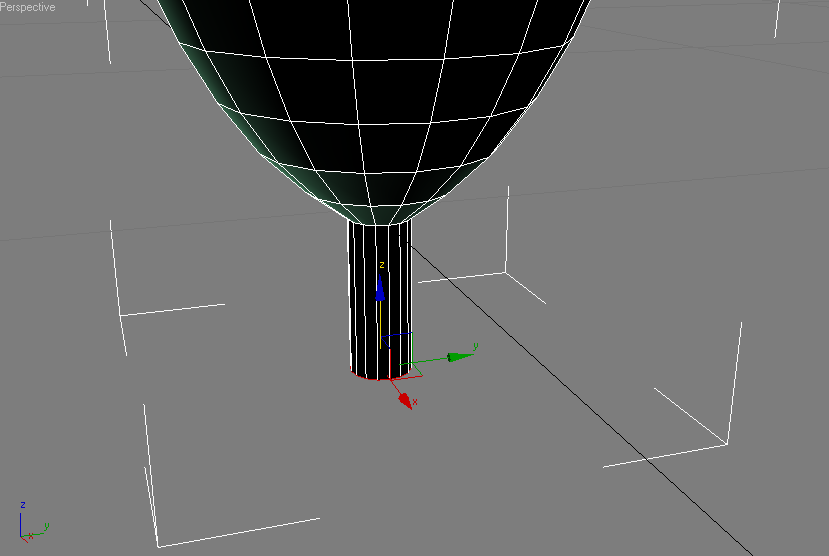

Переместим его по оси Z вниз с зажатым Shift для выдавливания контура.

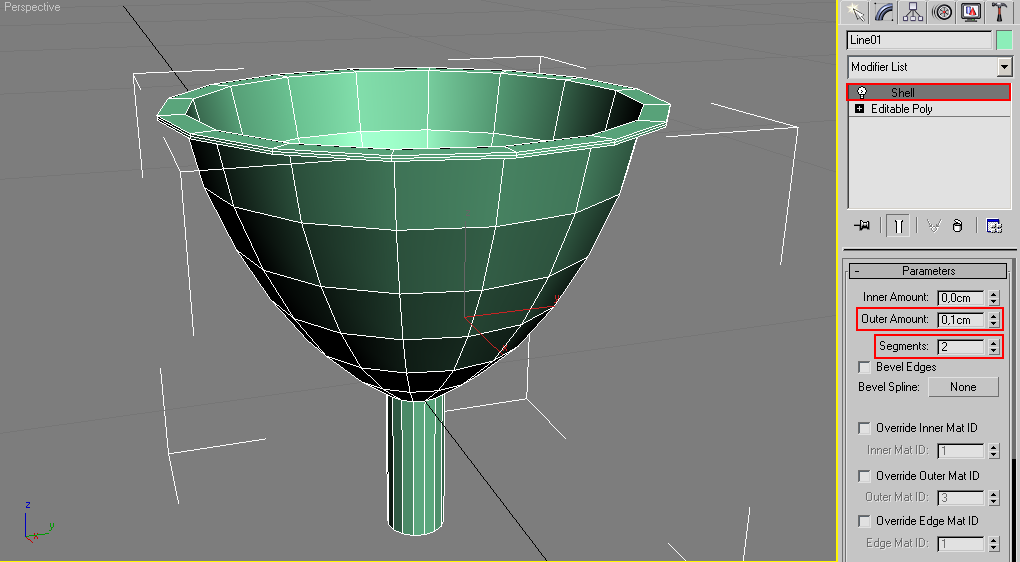

Следом применим модификатор Shell (Оболочка), величину выдавливания выставим 0,1 см, число сегментов 2.

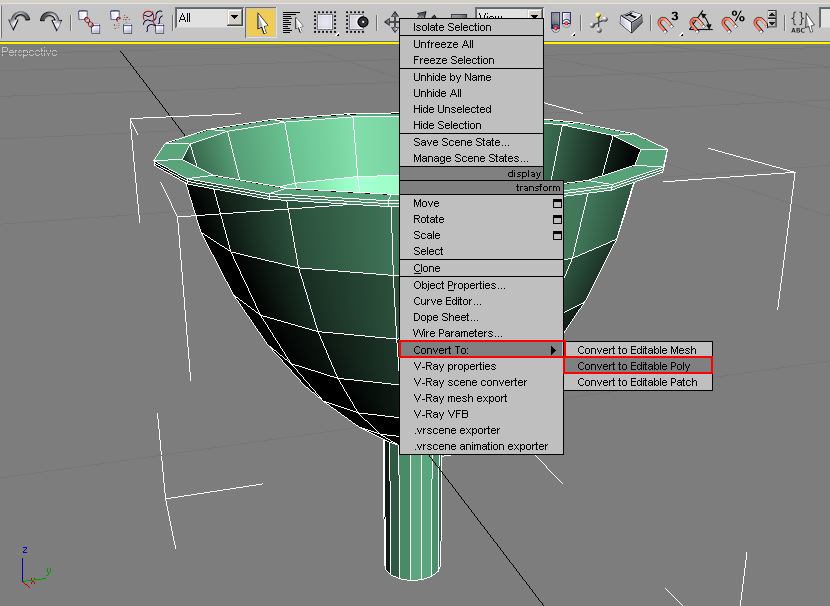

Опять конвертируем объект в Editable Poly.

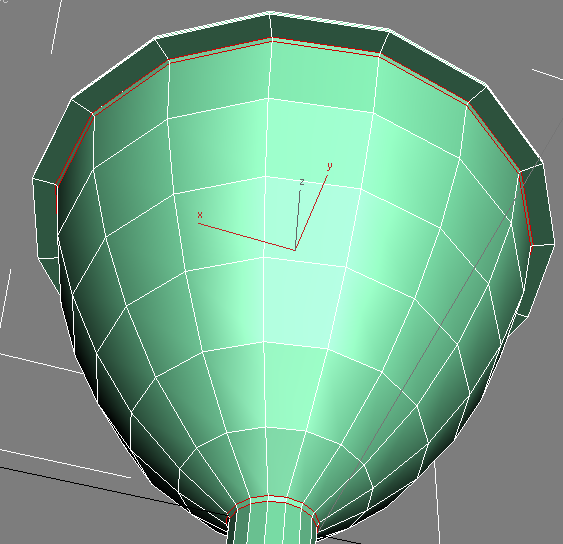

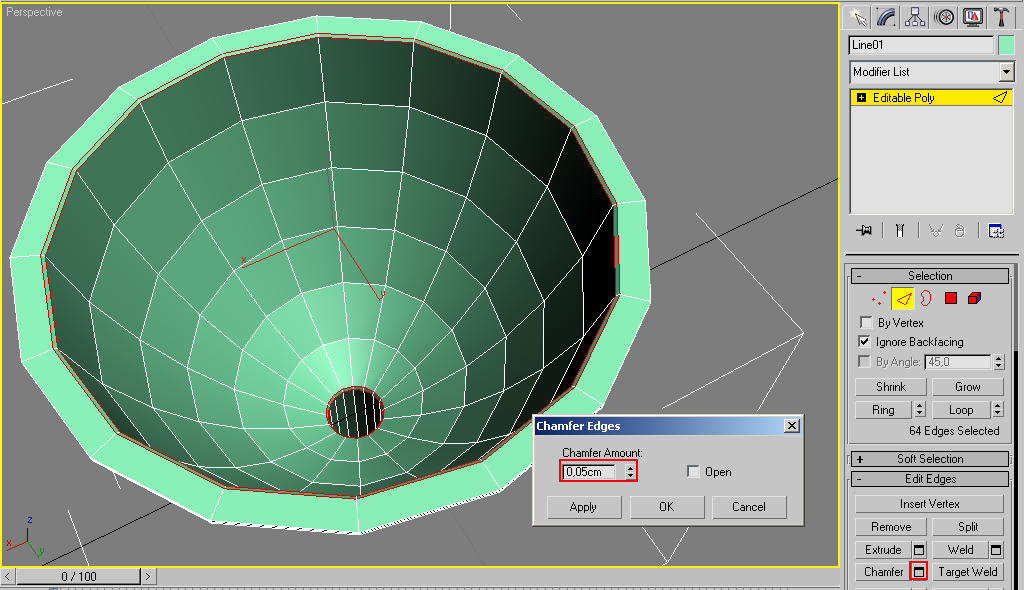

На уровне редактирования ребер выделим следующие наборы ребер:




Применим к ним Chamfer (Фаска).

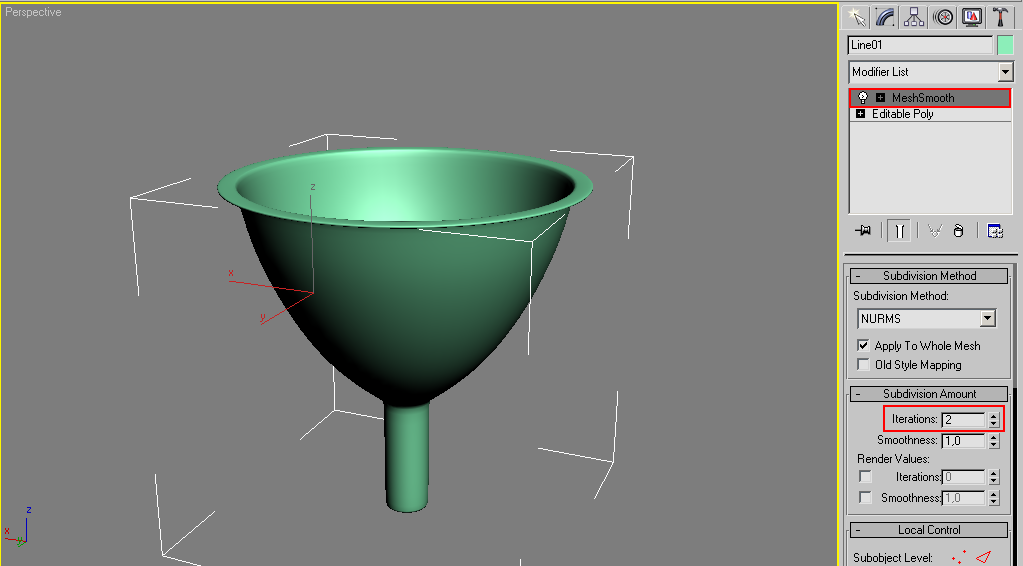

Последний штрих - добавляем модификатор MeshSmooth (Сглаживание) с 2 итерациями.

Готово, пробуйте!
|
