Моделируем настенные часы

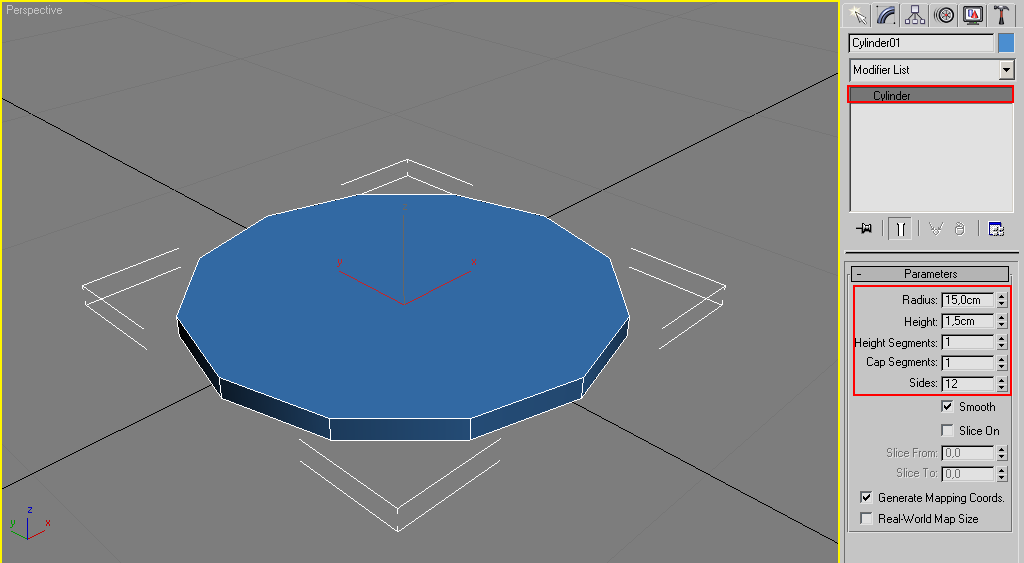

Часы..настенные часы. Интересная модель. Начнем ее моделирование с создания примитива Cylinder.

Конвертируем цилиндр в Editable Poly.

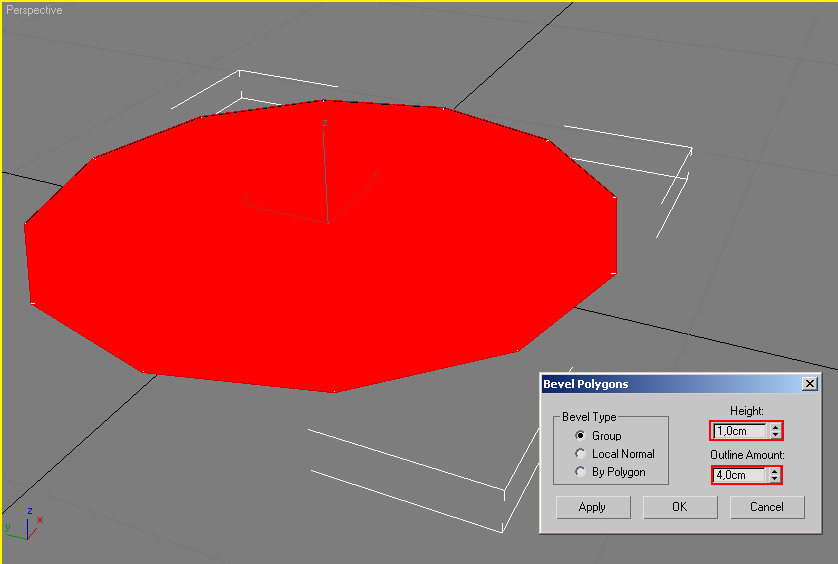

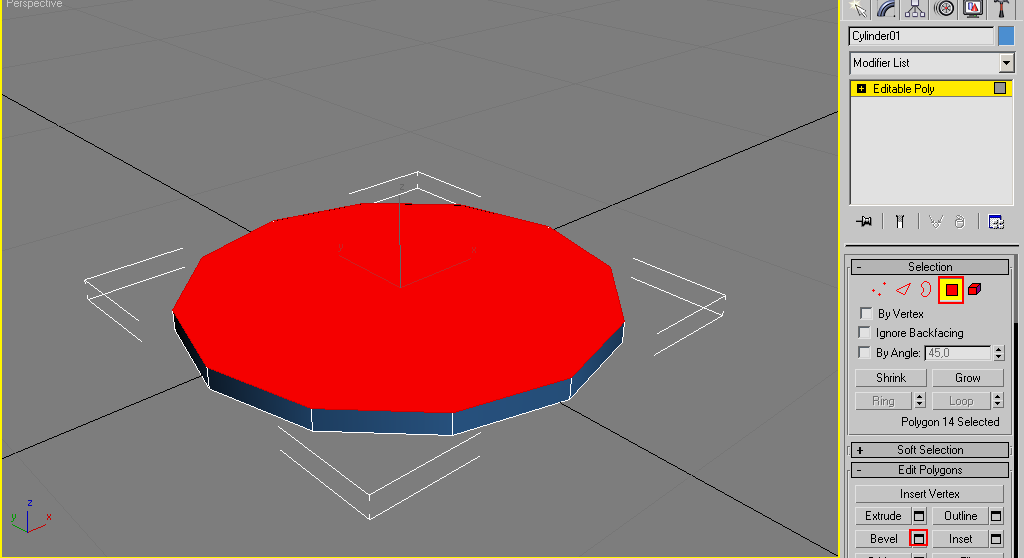

Нажимаем 4 для перехода в режим редактирования полигонов. Выделим верхний полигон, применим к нему Bevel (Выдавливание со скосом).

Высоту выдавливания выставим 1 см, скос выдавливания наружу - 4 см.

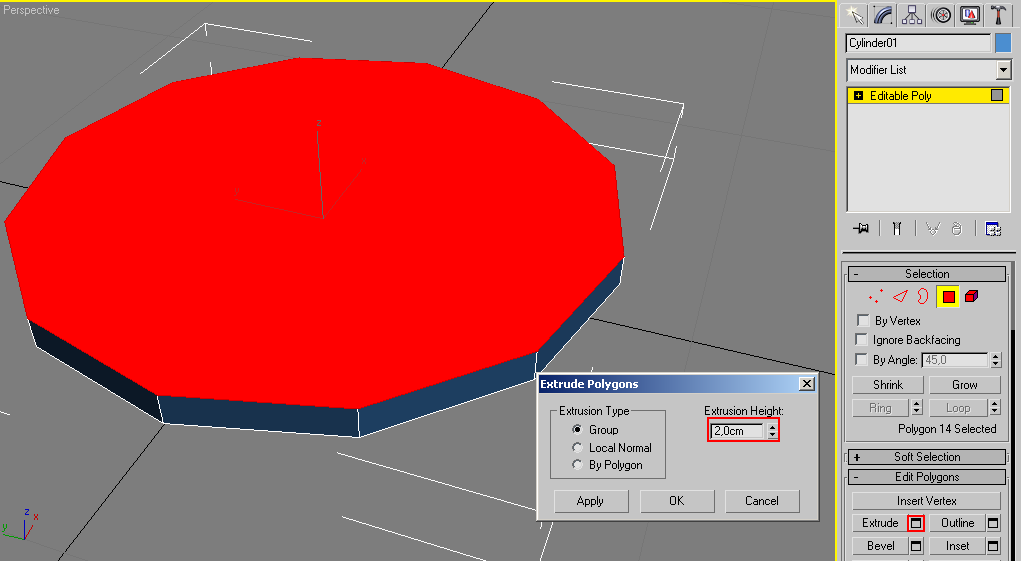

Затем выдавливаем на 2 см с помощью инструмента Extrude (Выдавить).

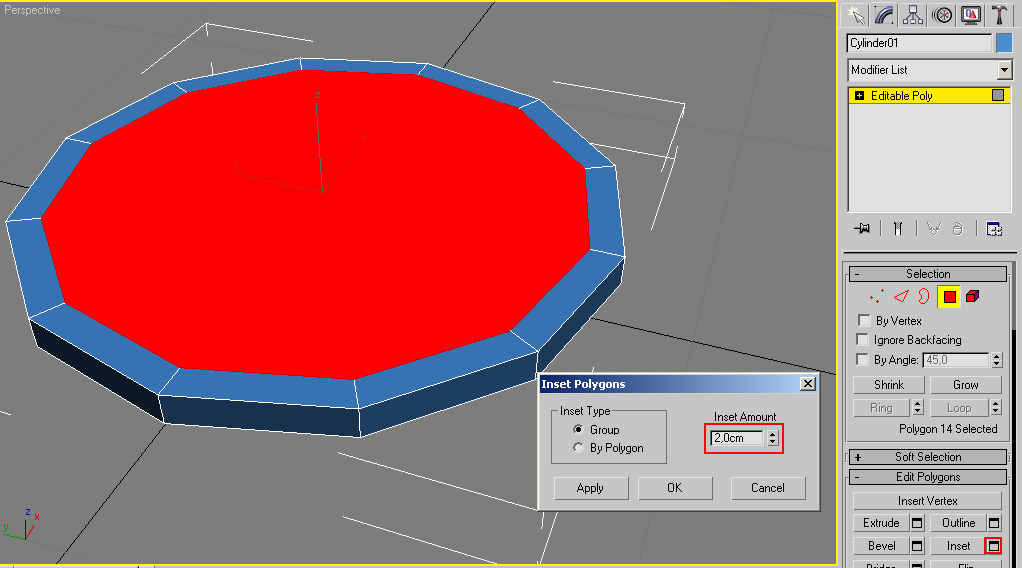

Затем добавляем новый полигон с помощью инструмента Insert (Вставка) на 2 см от края.

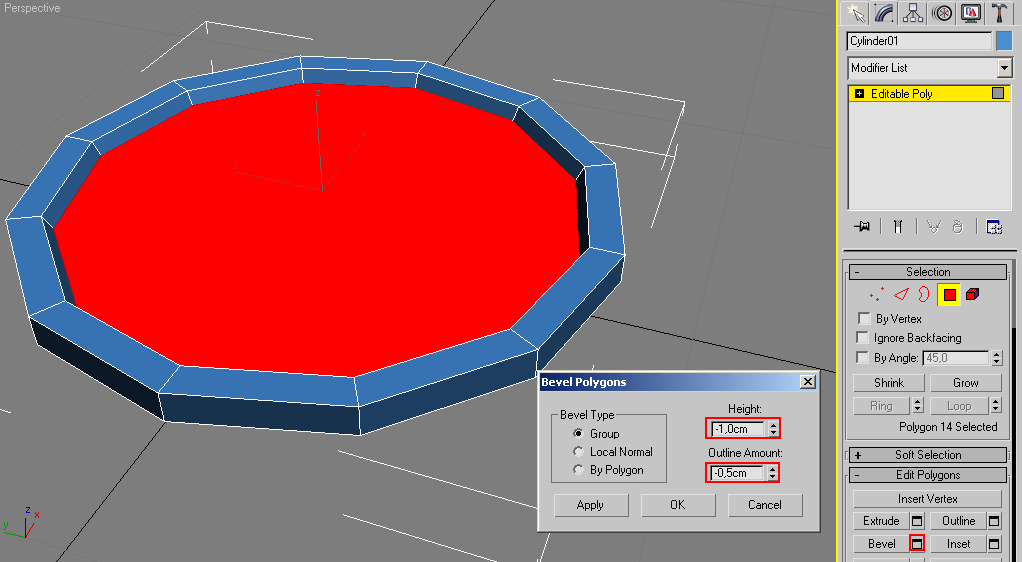

Повторяем Bevel с другими параметрами.

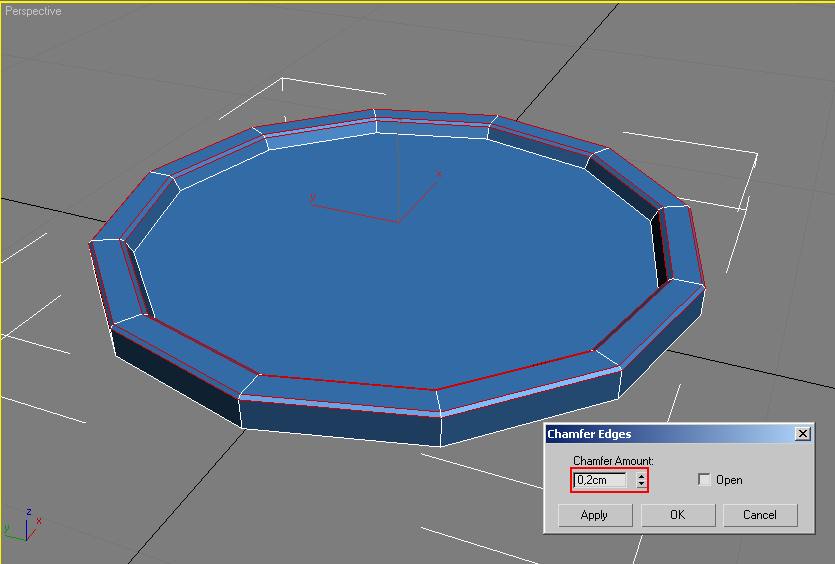

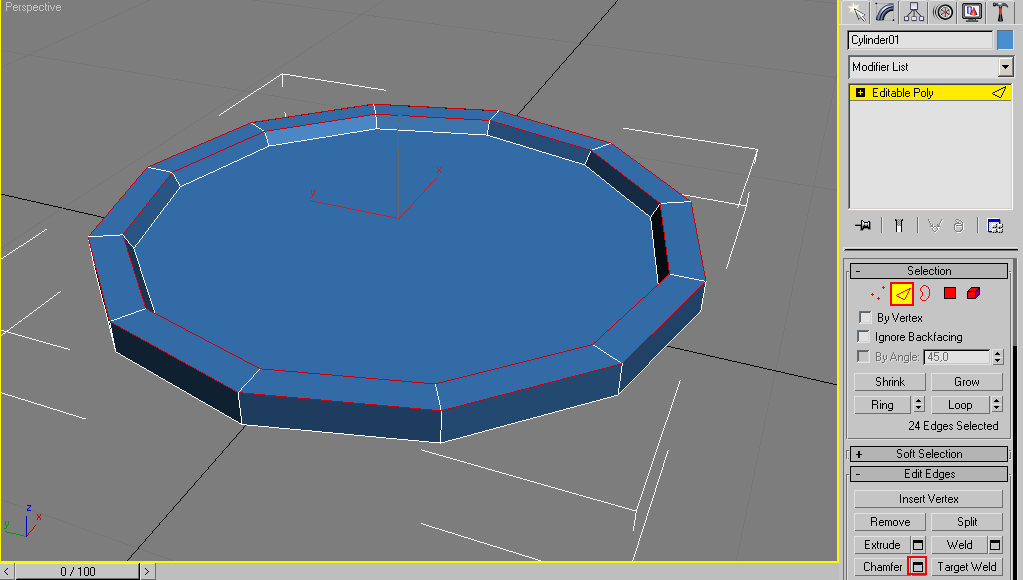

Теперь перейдем на уровень редактирования ребер (цифра 2), выделим ребра по контуру, как показано на рисунке. Сделаем фаску с помощью инструмента Chamfer (Фаска).

Величину фаски установим 0,2 см.

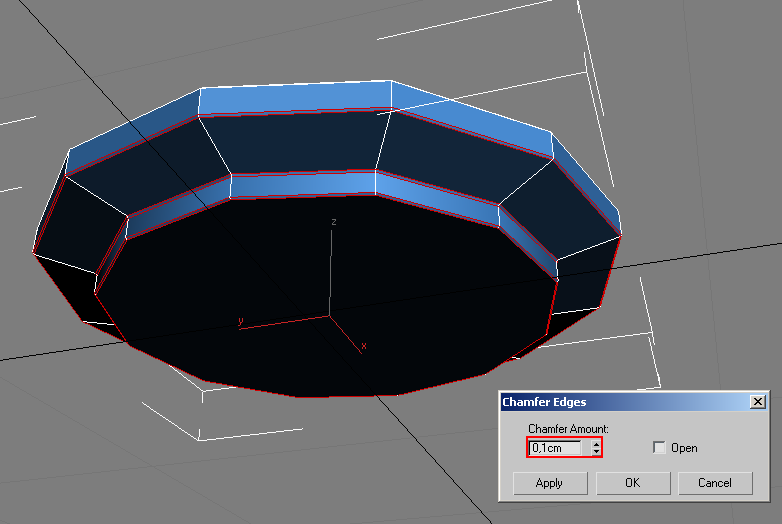

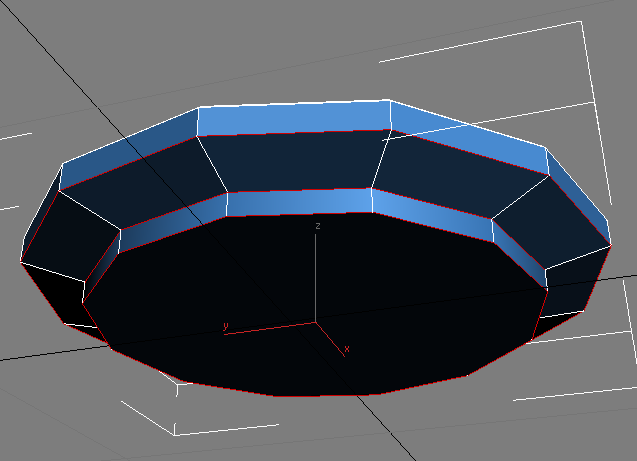

Потом выделим ребра снизу, как на рисунке ниже.

К ним тоже применим инструмент Chamfer, но величину фаски устанавливаем 0,1 см.

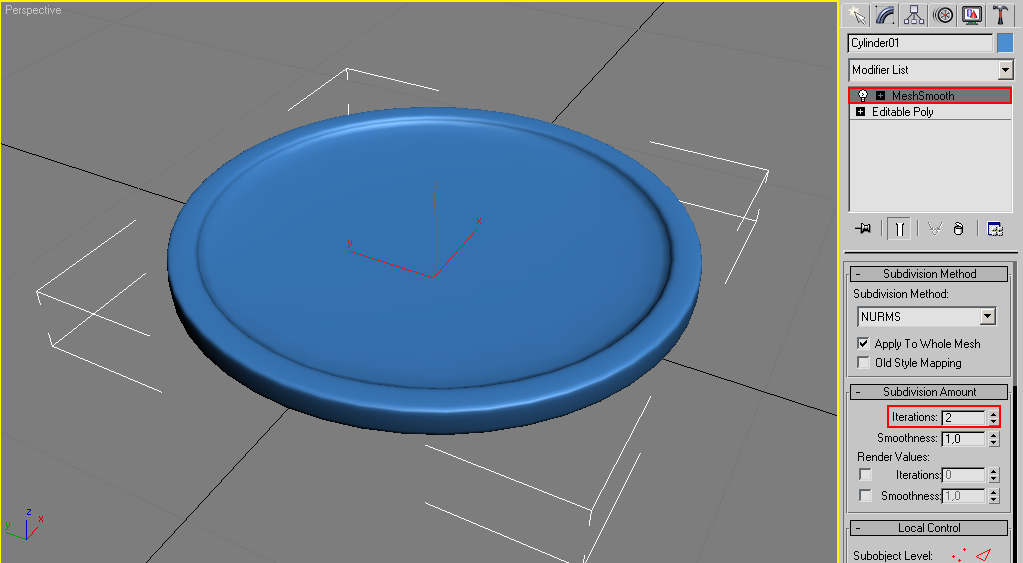

Для получения сглаженной формы добавим модификатор MeshSmooth (Сглаживание сетки). Количество итераций (этапов) сглаживания - 2.

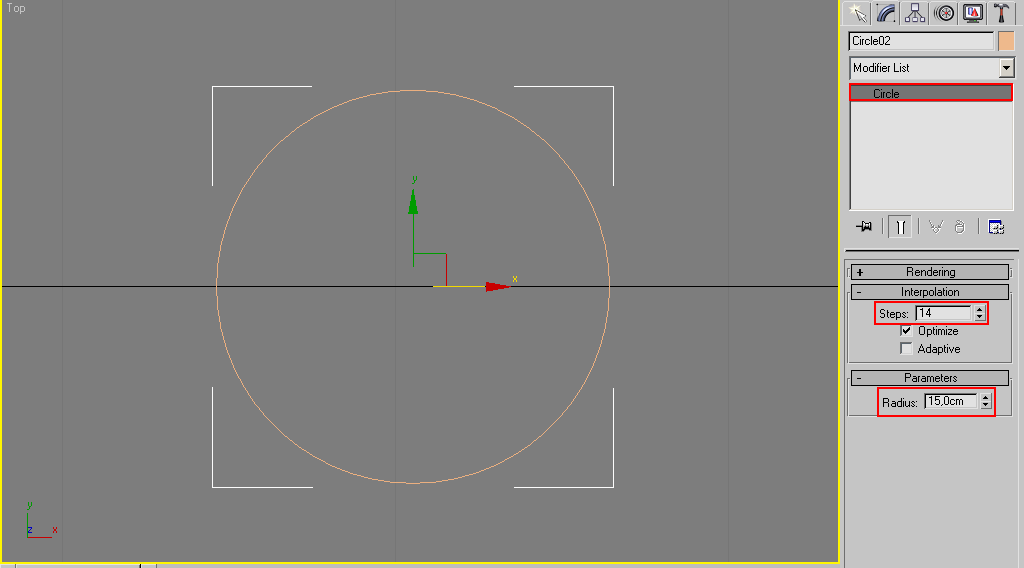

Перейдем к оформлению. Создаем окружность (Circle).

Радиус установим 15 см, при этом установим параметр Steps (количество отрезков, которые задают окружность) - 14.

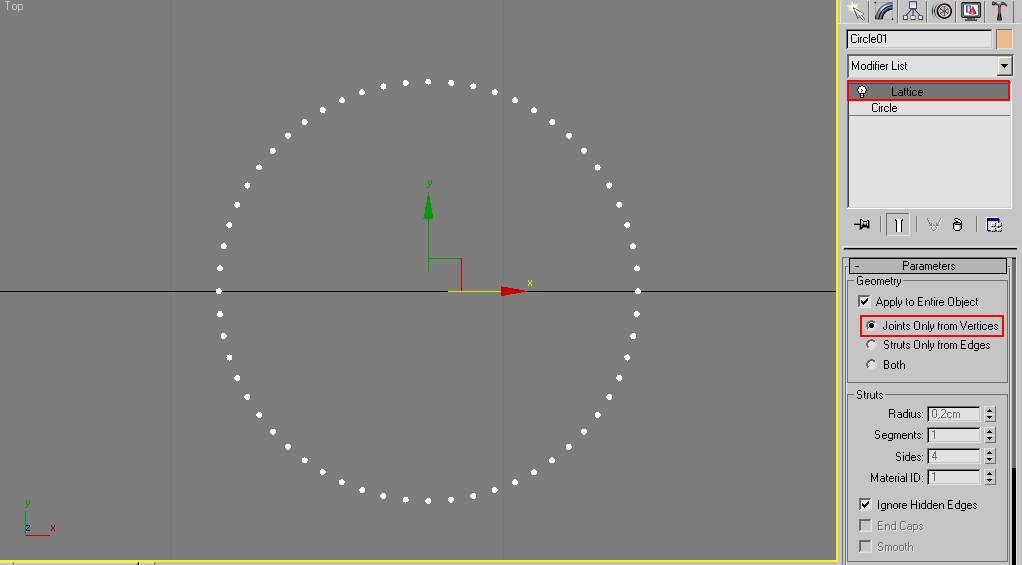

Используем модификатор Lattice, он преобразует вершины и отрезки прямых в объемные объекты. Мы оставляем только вершины.

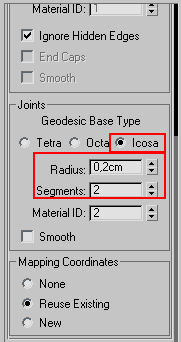

Их радиус установим 0,2 см. Число сегментов - 2.

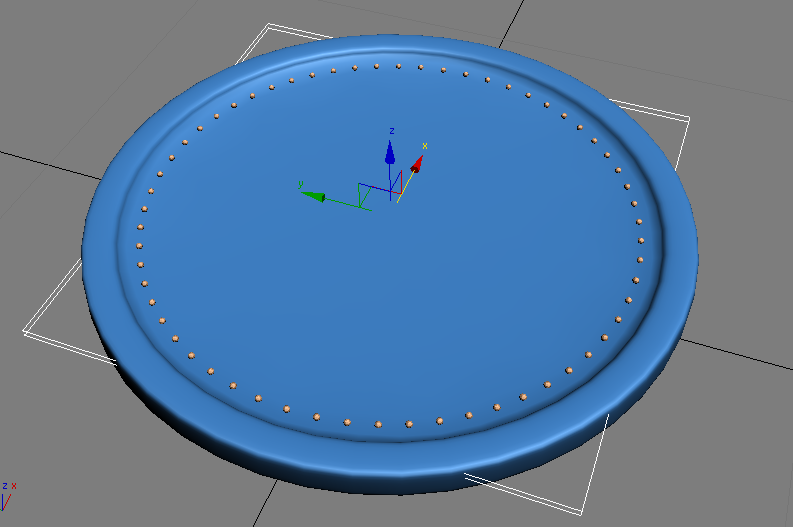

Переместим "шарики", так чтобы они были на поверхности часов.

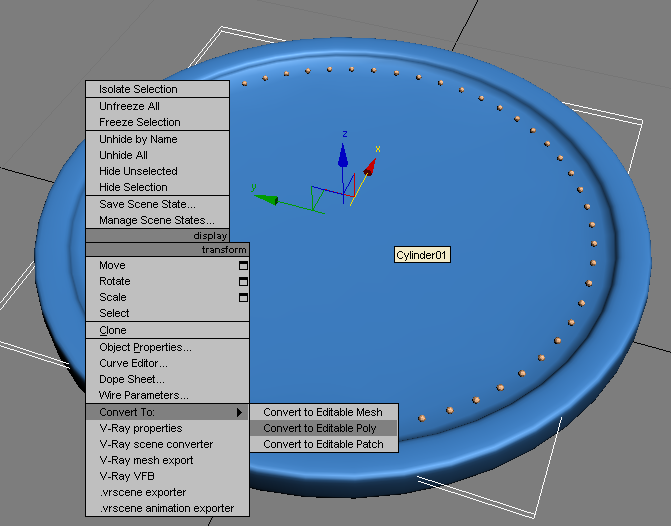

Конвертируем "шарики" в Editable Poly.

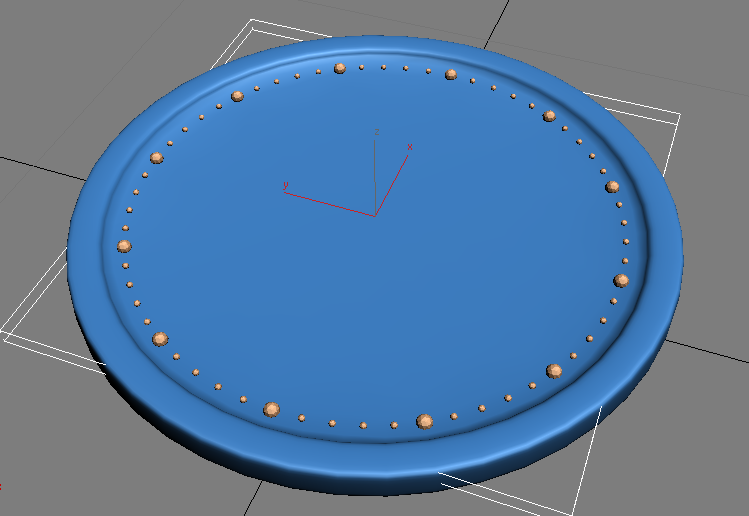

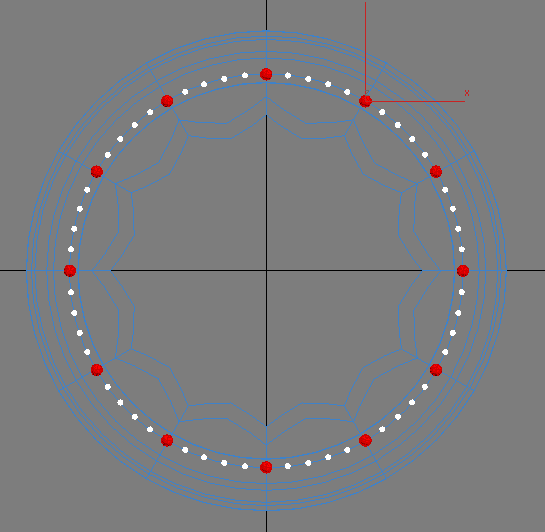

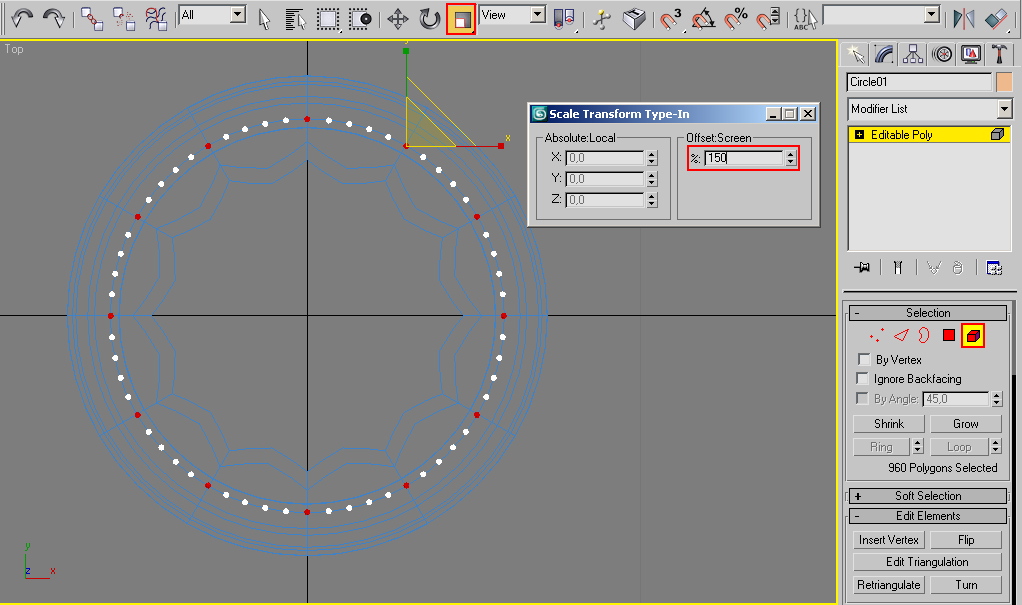

Выделим сферы как на рисунке ниже, нажмем правой кнопкой мыши на кнопку Select and Uniform Scale, в поле Offset:Screen - 150.

Сферы увеличатся в 1,5 раза.

Теперь будем добавлять цифры. Сначала создадим сплайн Text.

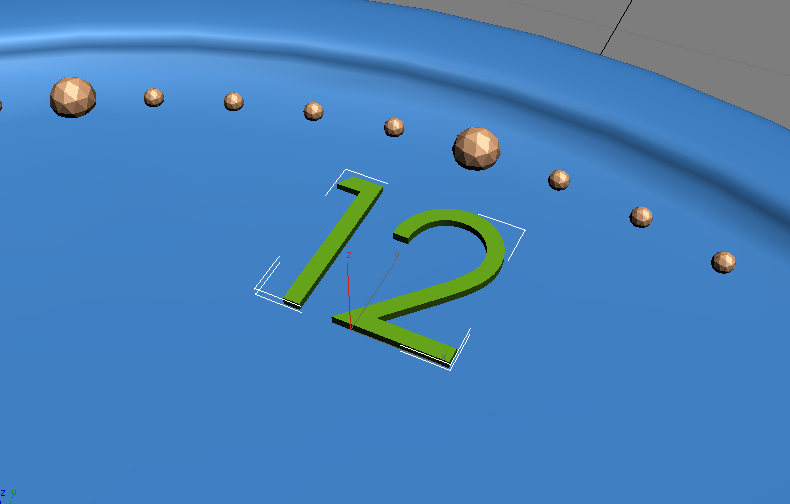

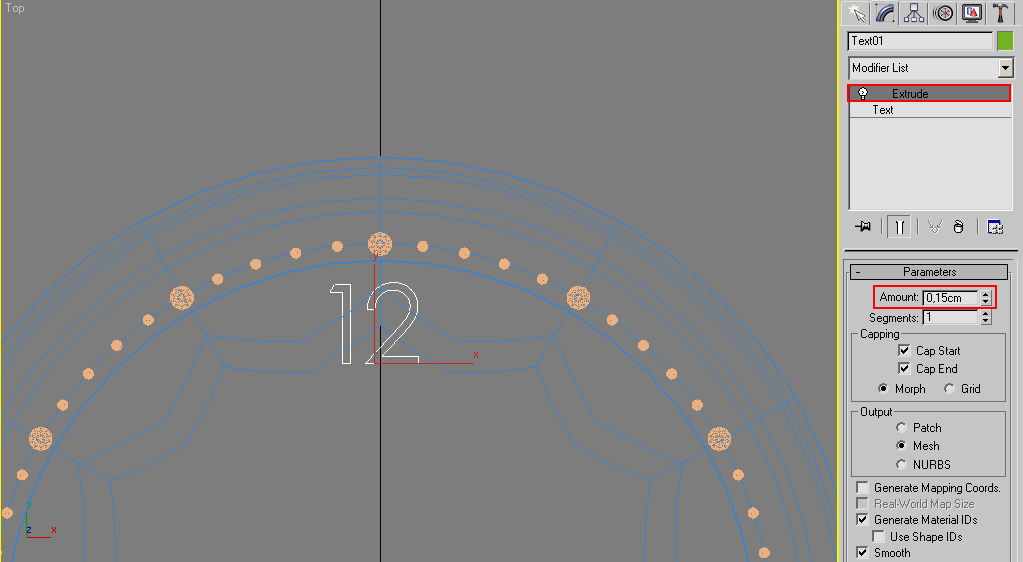

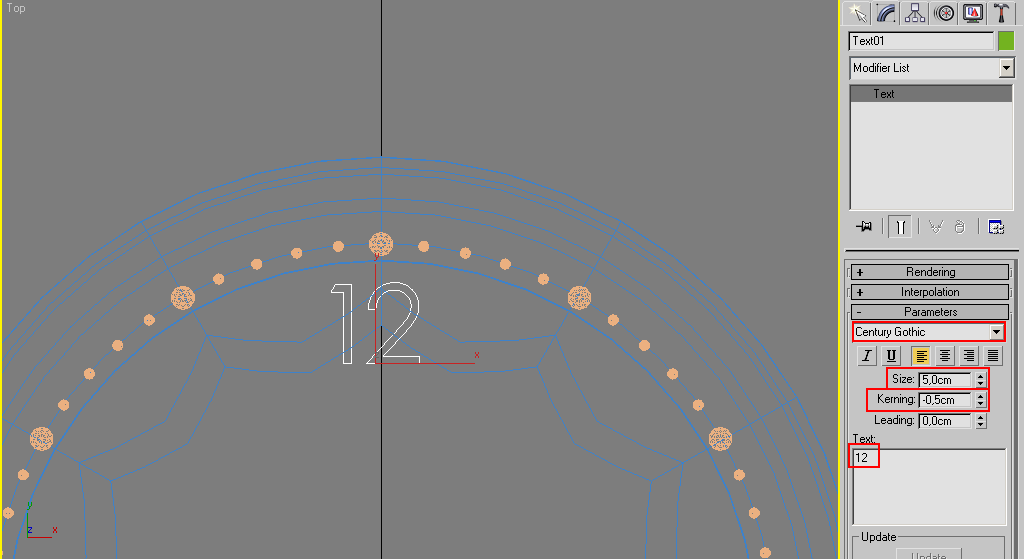

Напечатаем "12". Разместим текст как на рисунке ниже.

Но этот текст плоский, чтобы сделать его объемным применим модификатор Extrude (Выдавливание), высоту выдавливания выставим 0,15 см.

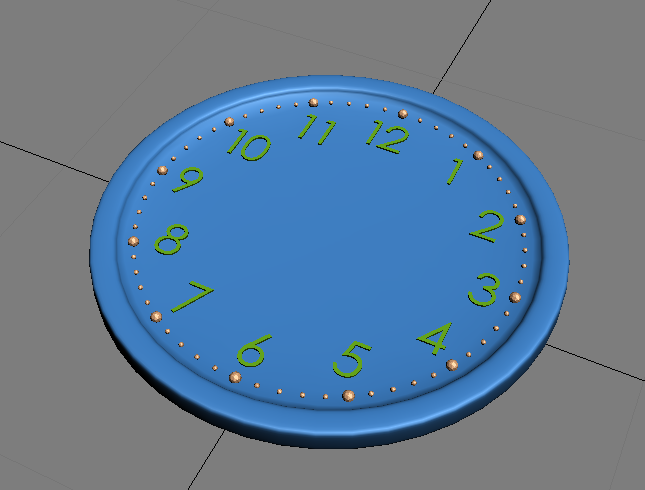

Копируйте Text и сделайте объемные цифры для циферблата.

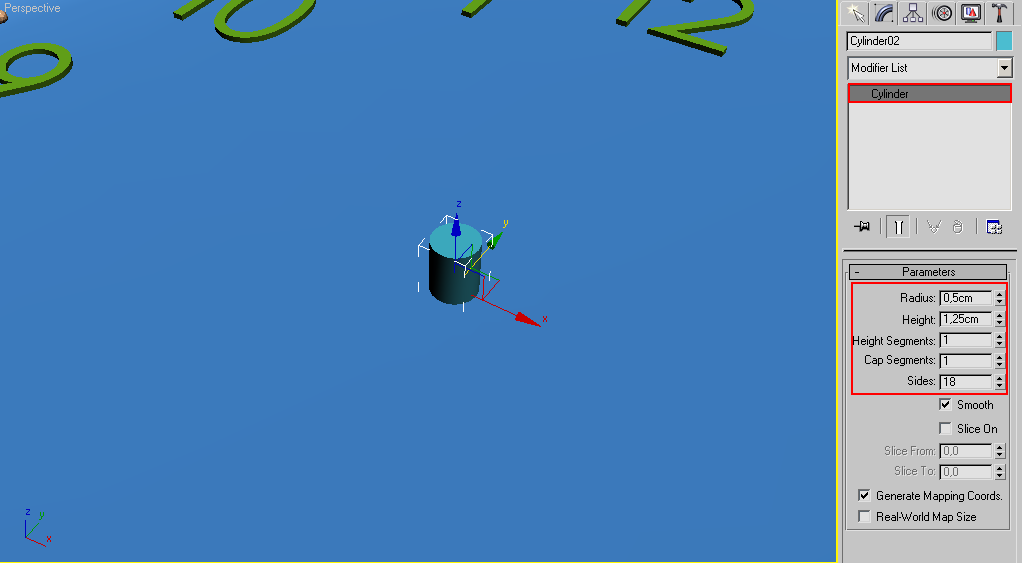

В качестве оси для стрелок создадим цилиндр. Параметры его указаны на рисунке.

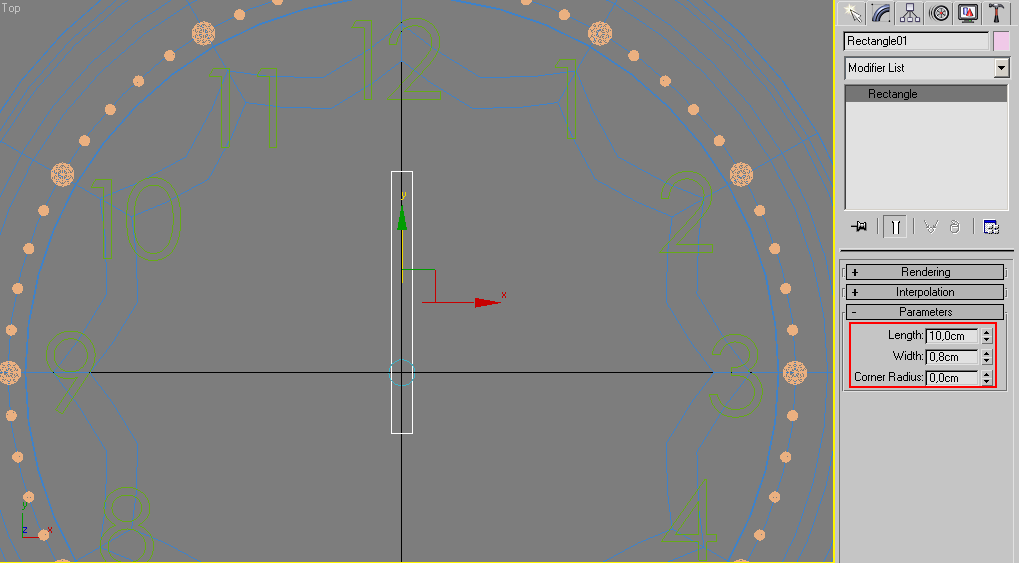

Для создания часовой стрелки создадим плоский профиль - Rectangle (Прямоугольник).

Размеры прямоугольника следующие - 10 х 0,8 см.

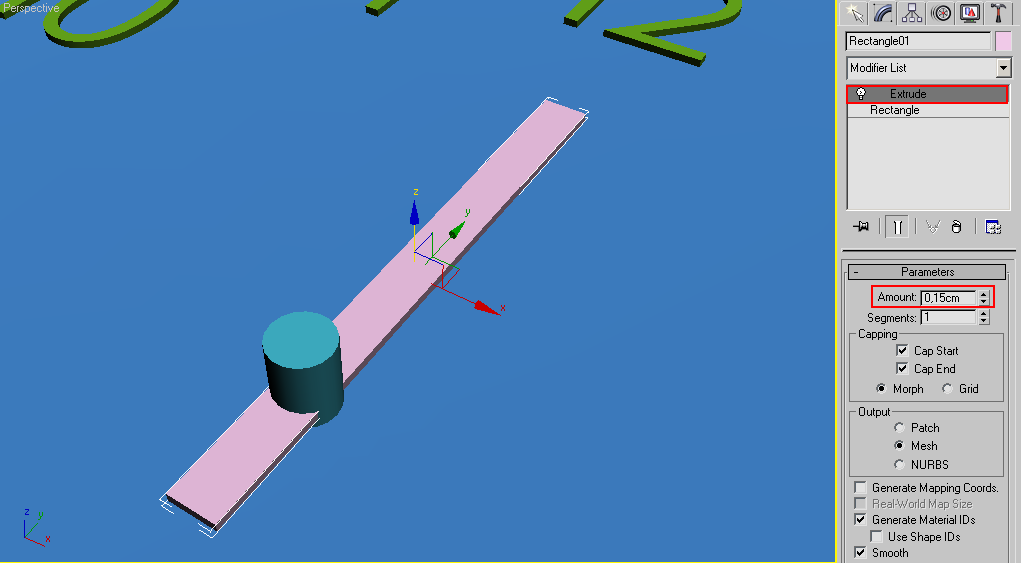

Добавляем модификатор Extrude опять для придания толщины.

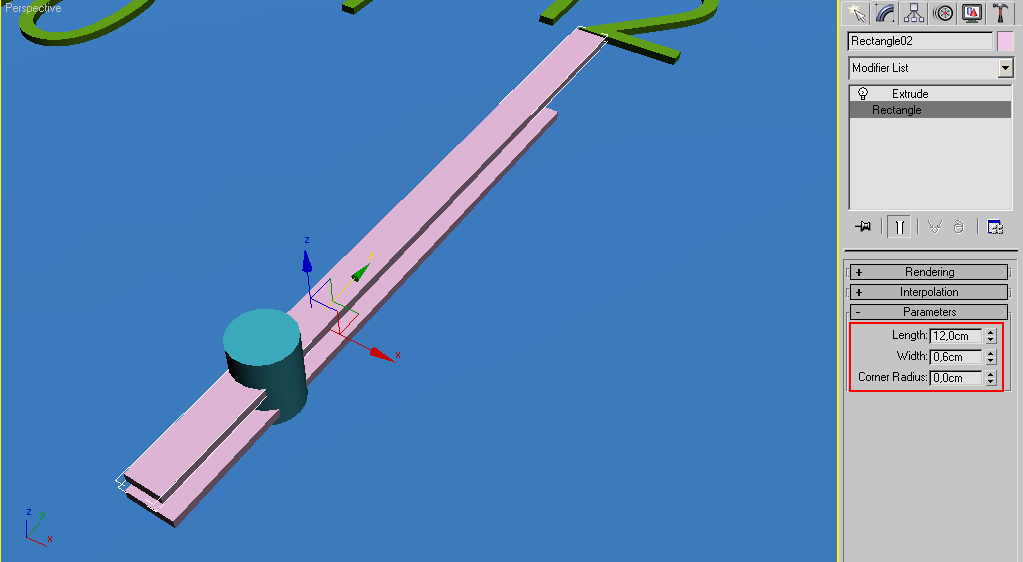

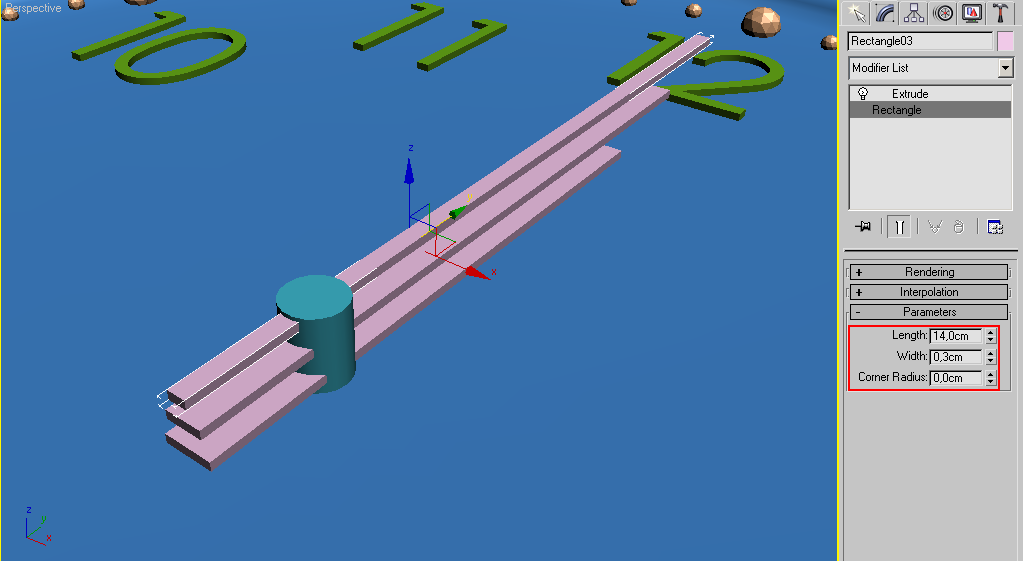

Таким же образом создаем минутную стрелку...

... секундную стрелку. Размеры указаны на рисунке.

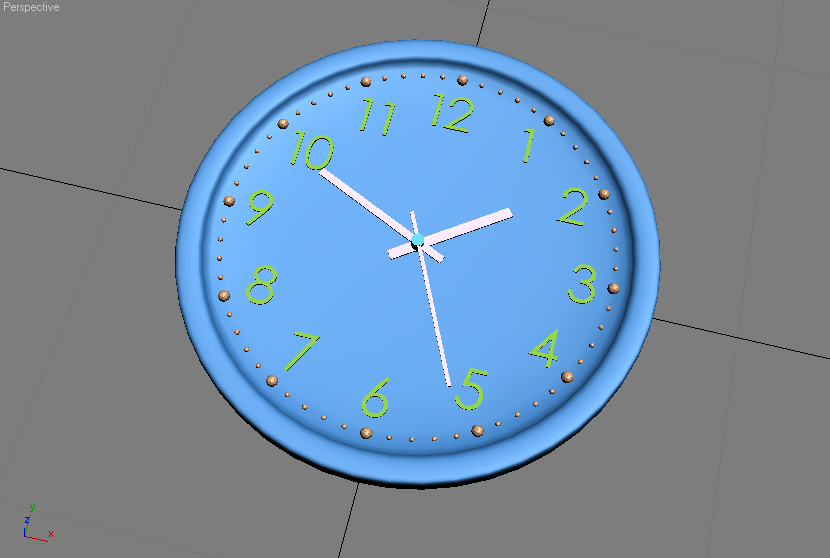

Повернем стрелки на разные углы, чтобы показать время на часах.

Все, мы все смоделировали, можете добавить всяких разных мелких деталей.

Категория: Моделирование | Добавил: HAKeR_KM (02.02.2017)
Просмотров: 475 | Теги: Bevel, insert, Circle, MeshSmooth, Cylinder, Chamfer, Lattice, Editable Poly, extrude, часы | Рейтинг: 5.0/1
