Простой урок по моделированию дорожного знака

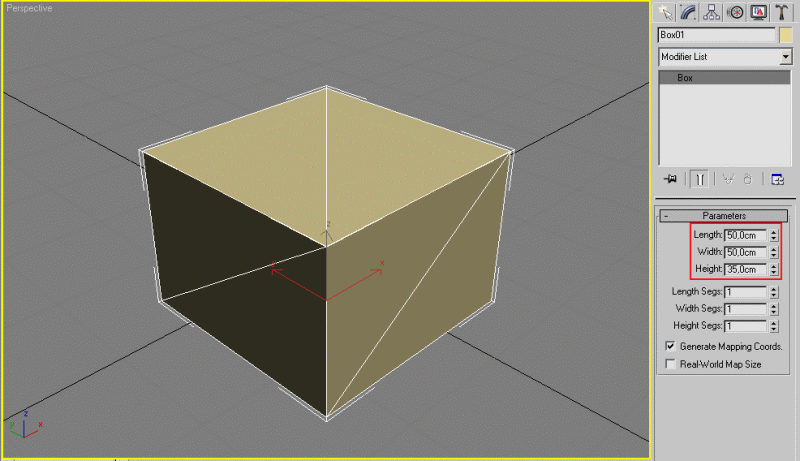

Создайте Box с размерами 50х50х35 см (Create -> Geometry -> Standard Primitives -> Box).

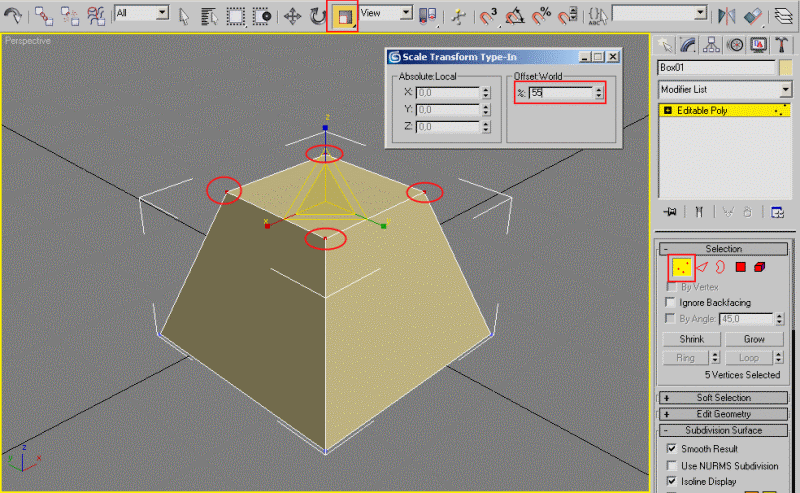

Конвертируйте box в Editable Poly, перейдите в режим редактирования вершин (1 на цифровой клавиатуре). Выделите 4 верхних вершины, щелкните правой кнопкой мыши по Select and Uniform Scale и в поле Offset World введите 55. Вершины в результате сблизятся.

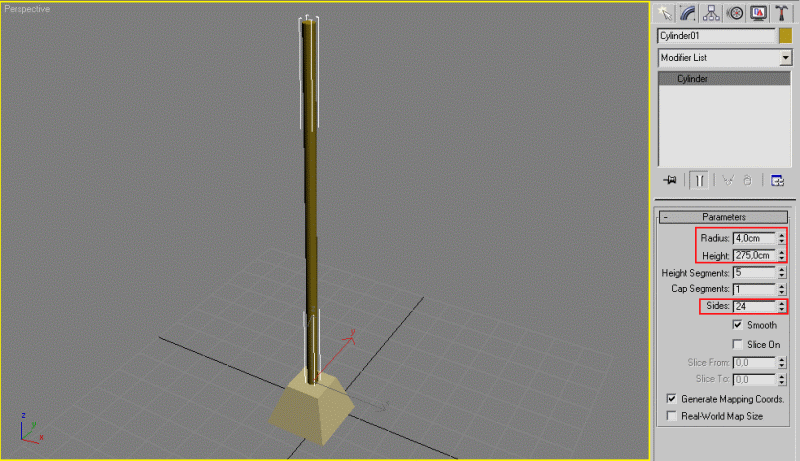

На верхней грани box-а создайте цилиндр высотой 275 см, радиусом 4 см. Количество сторон выставите 24.

Далее создайте многоугольник (объект NGon).

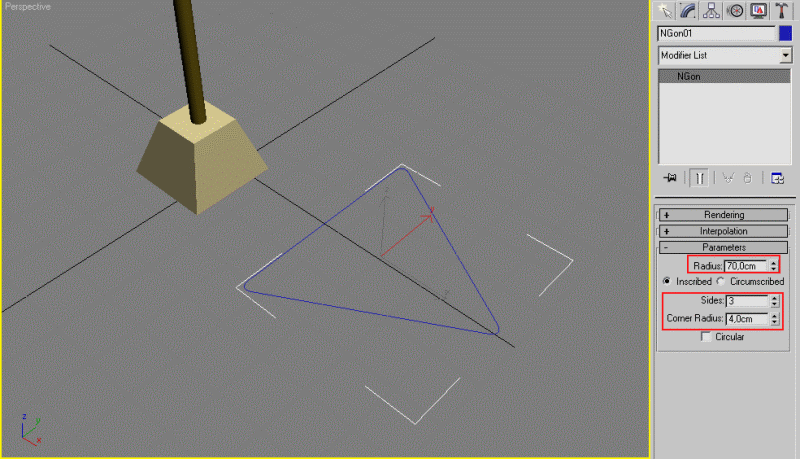

Радиус многоугольника выставите 70 см, число сторон - 3, а радиус скругления - 4 см.

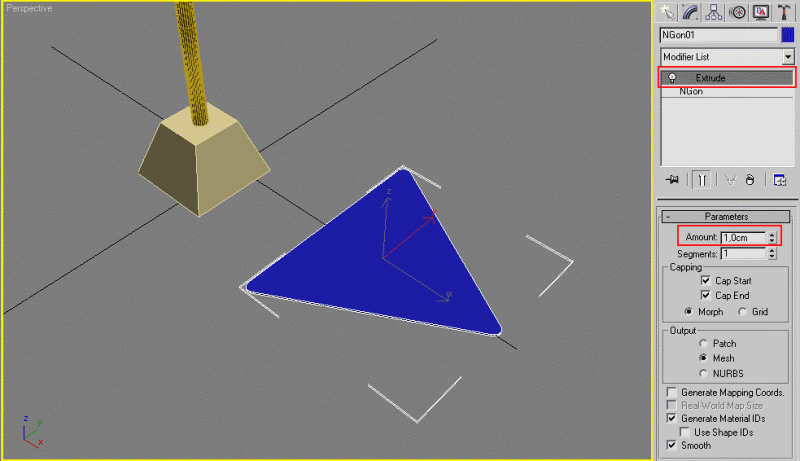

Примените модификатор Extrude к многоугольнику, величину amount поставьте 1 см.

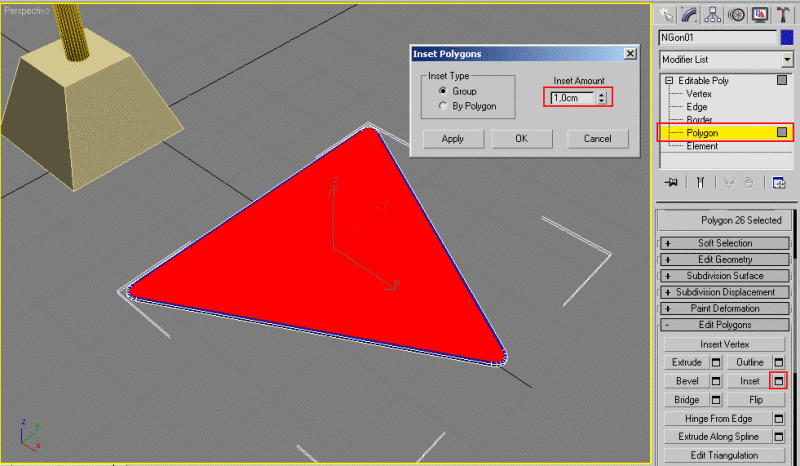

Конвертируйте объект в Editable Poly, выделите верхний полигон, примените к нему Insert на 1 см.

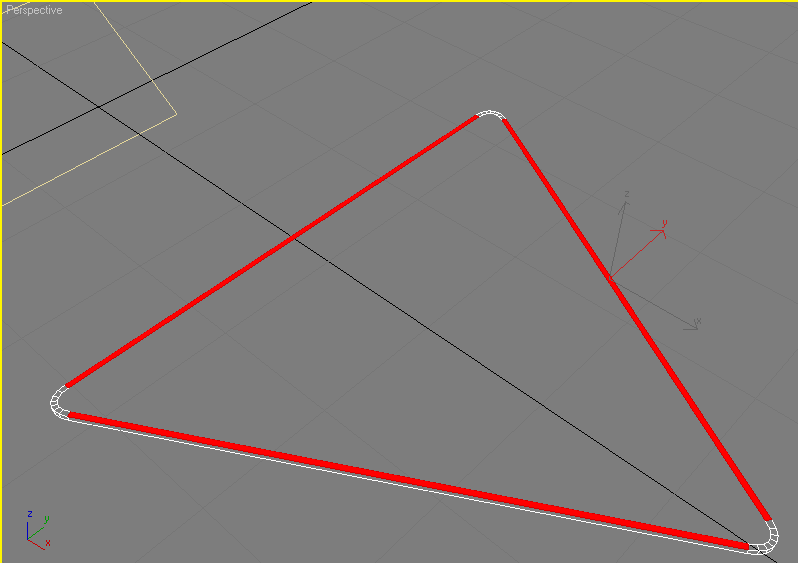

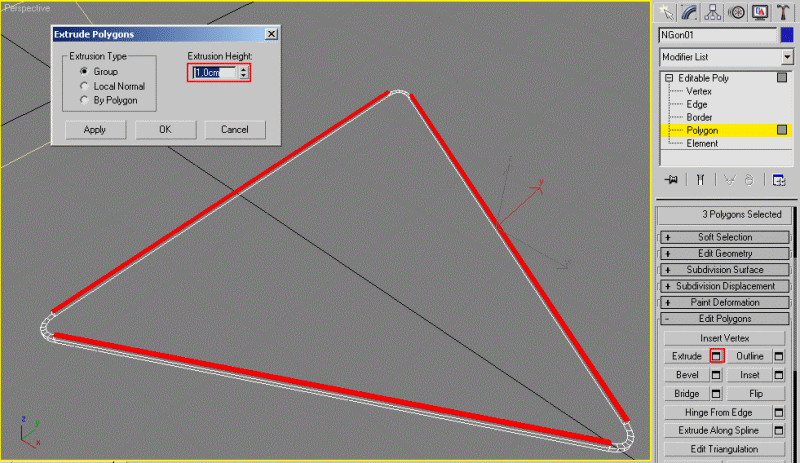

Выделите 3 полигона на кромках, выдавите их на 1 см.

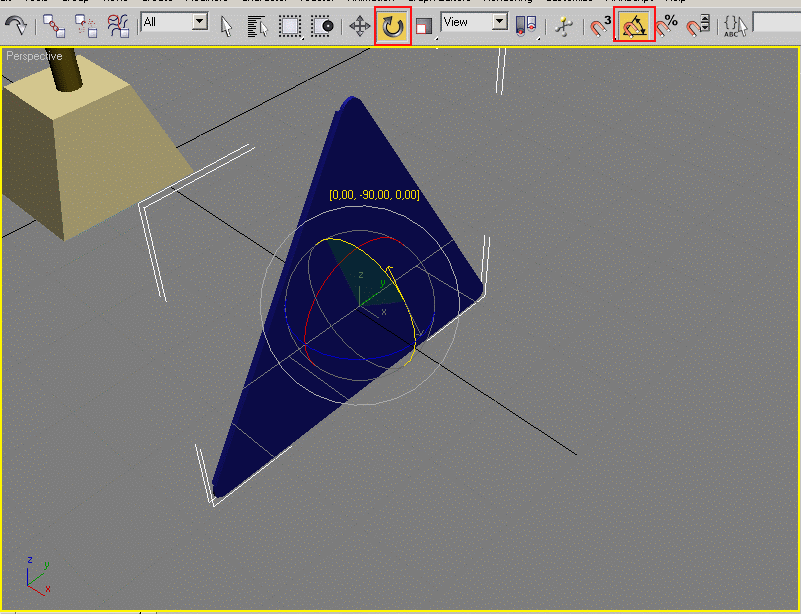

Поверните вверх знак на 90 градусов.

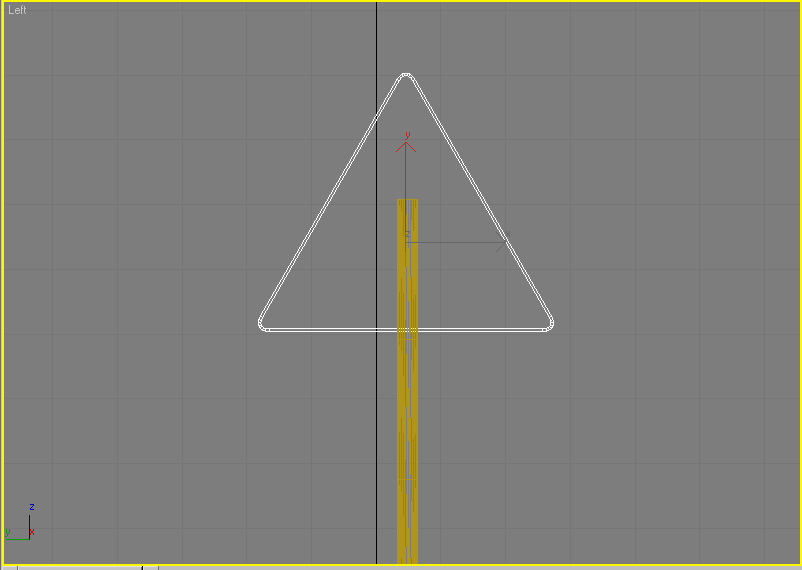

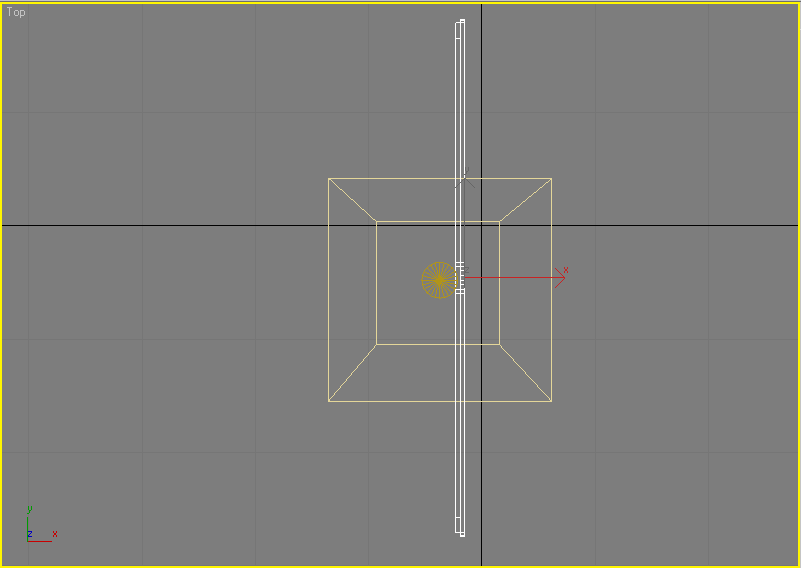

Переместите знак к верху трубы, используя окна проекции Top и Left.

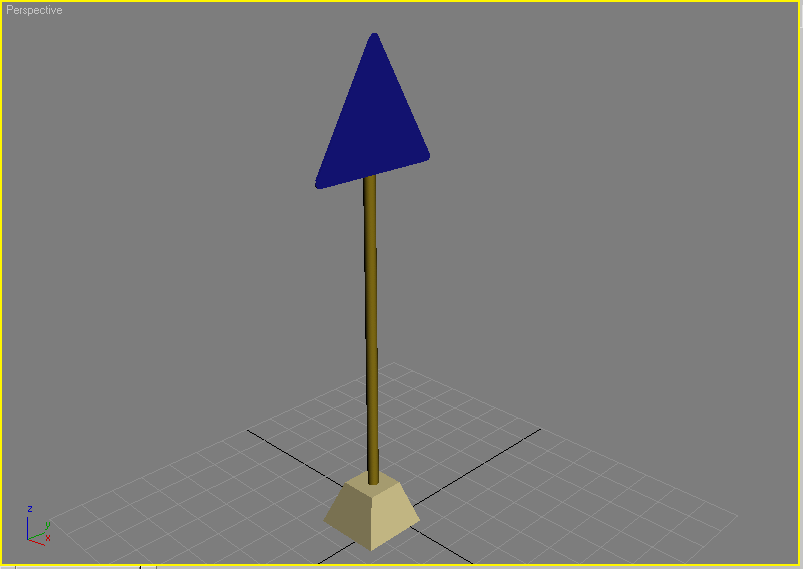

Должно получиться как-то вот так. Готово.
