Создаем модель кружки.

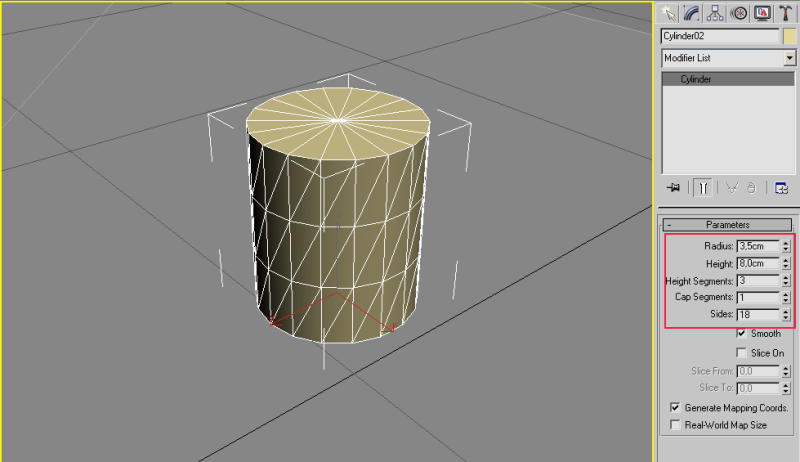

Создаем цилиндр:
высота - 8 см,
радиус - 3,5 см.

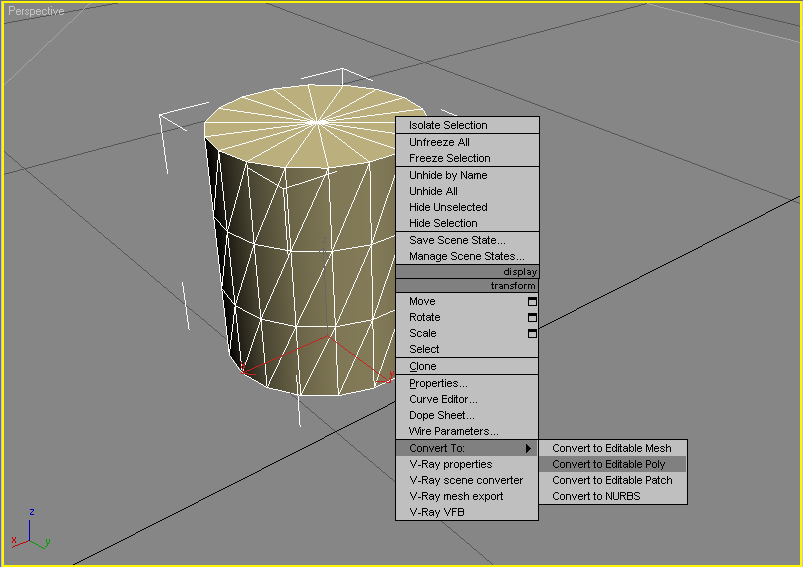

Конвертируем цилиндр в Editable Poly.

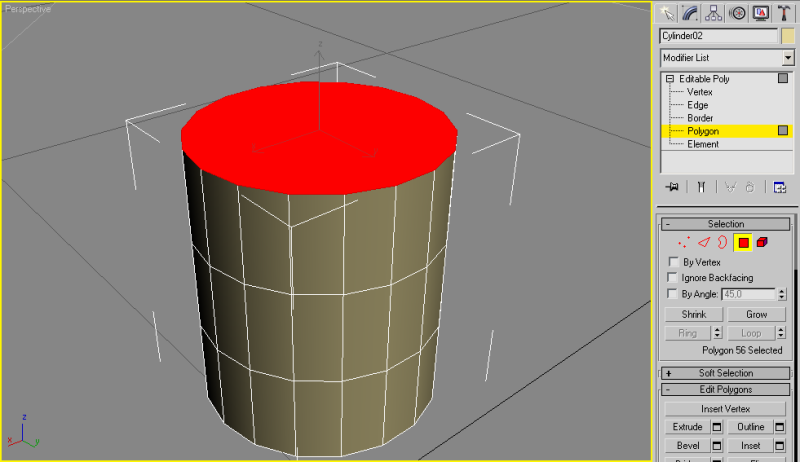

Переходим в режим редактирования полигонов (цифра 4), выбираем верхний полигон.

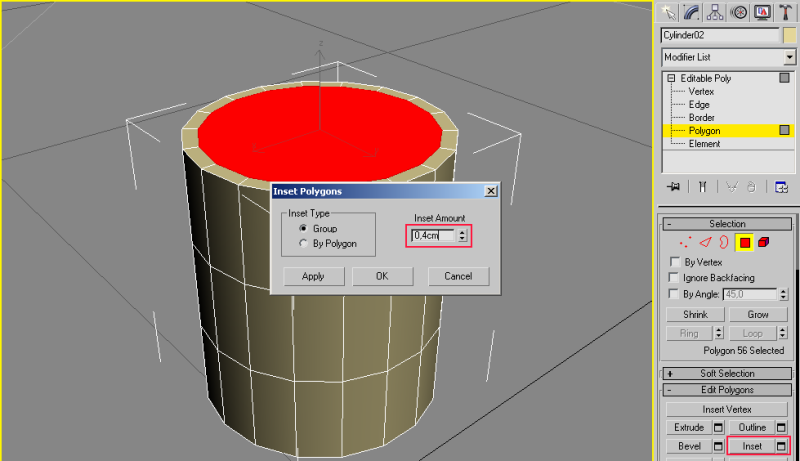

Применяем Insert c величиной 0,4 см.


Теперь выдавливаем полигон на -7 см.

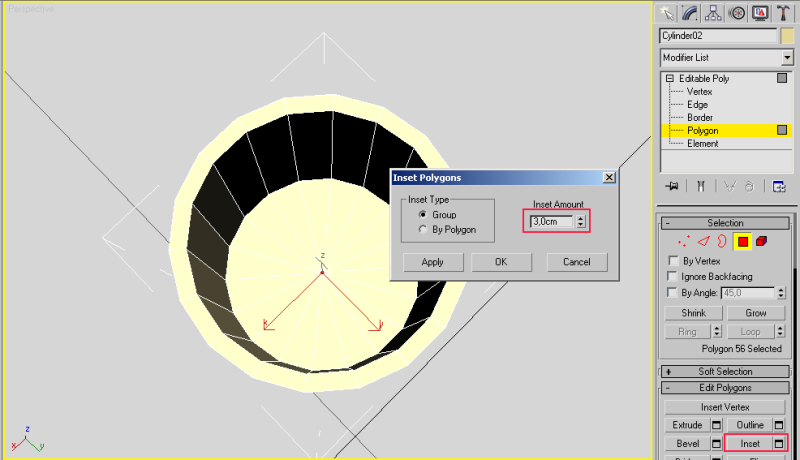

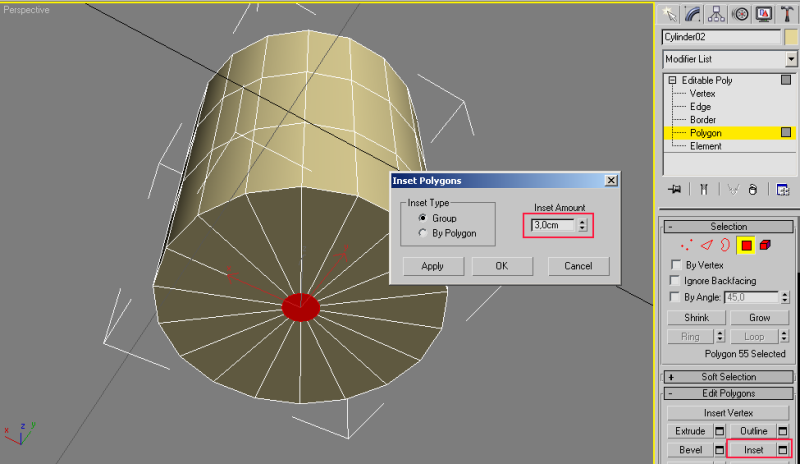

Еще раз Insert на 3 см.

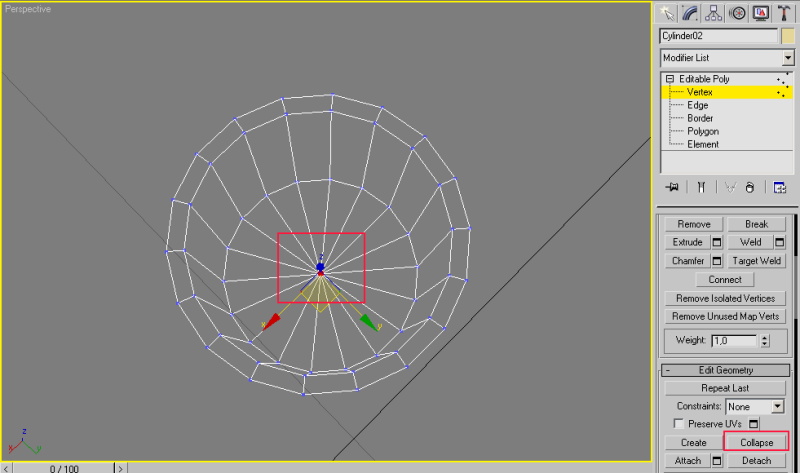

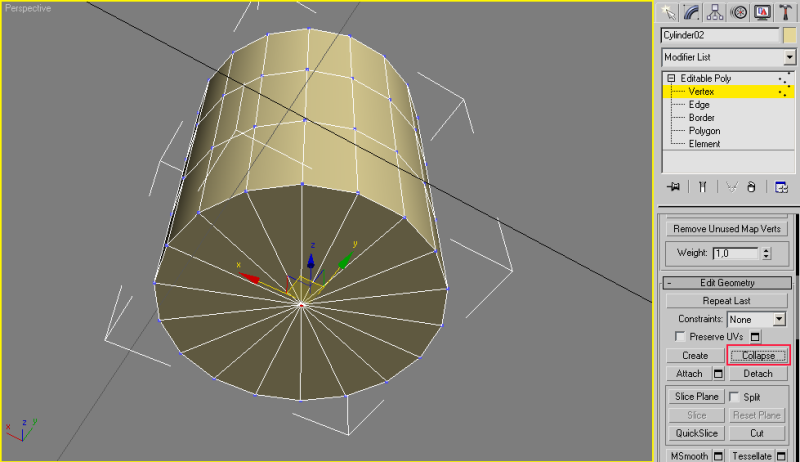

В режиме редактирования вершин выделяем все вершины в центре полигона и нажимаем Collapse. Все вершины будут объединены в одну.

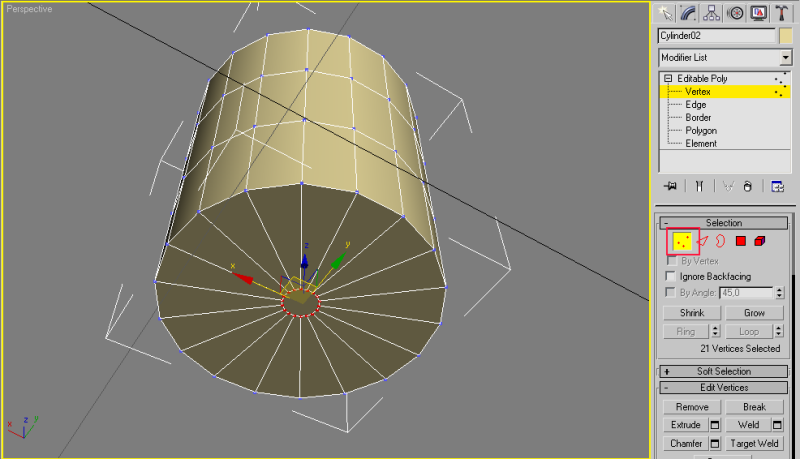

То же самое надо проделать с полигоном внизу цилиндра.

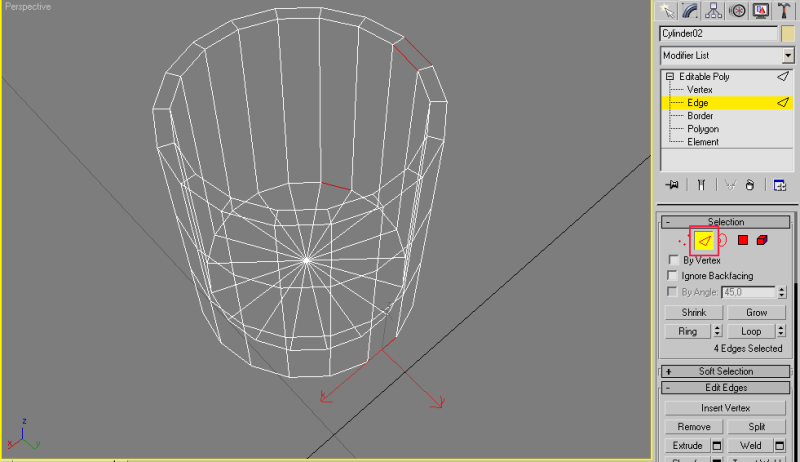

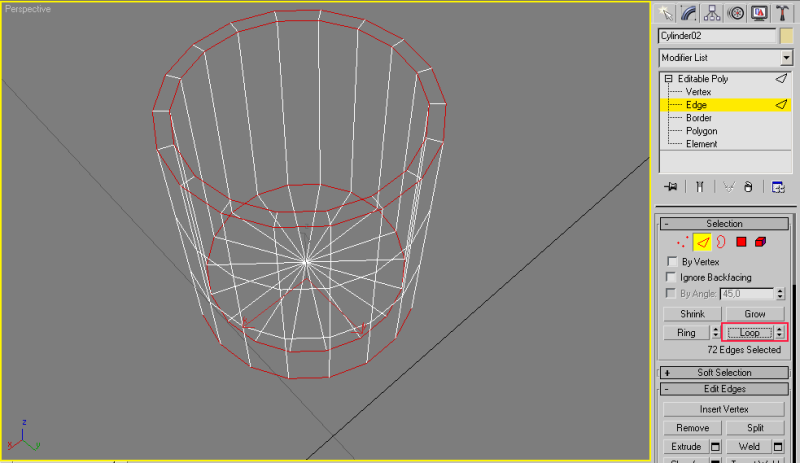

Выделим 4 ребра как на рисунке и нажимаем кнопку Loop.


Произойдет выделение всех ребер по контуру.

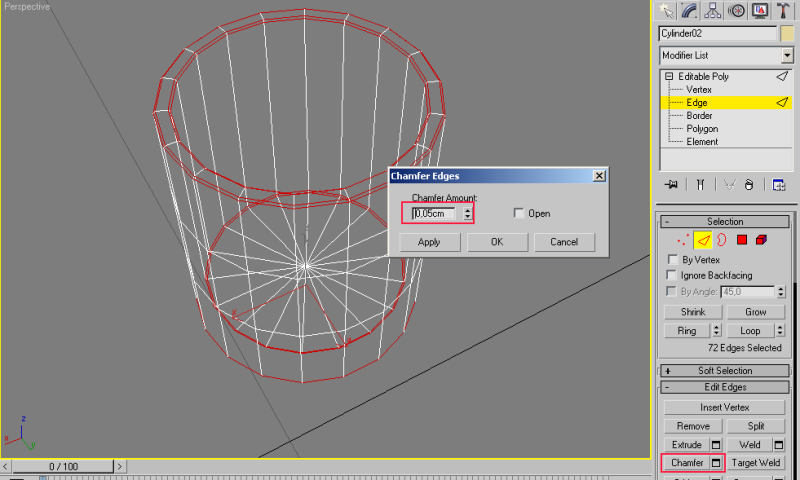

Далее нажимаем Chamfer, вводим величину фаски 0,05 см.

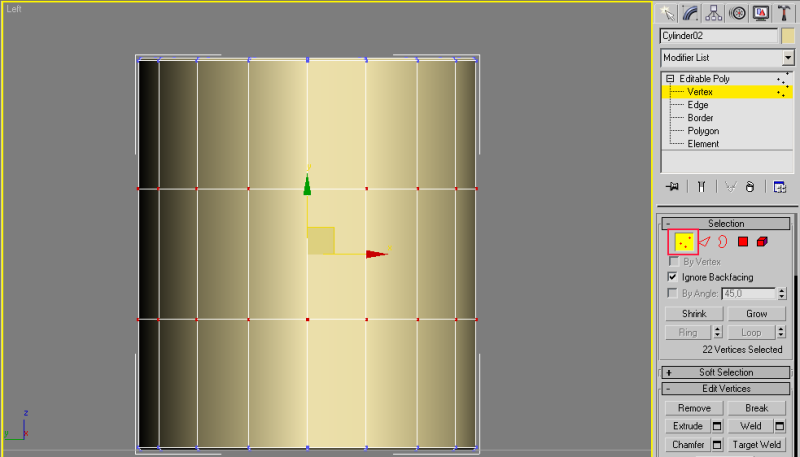

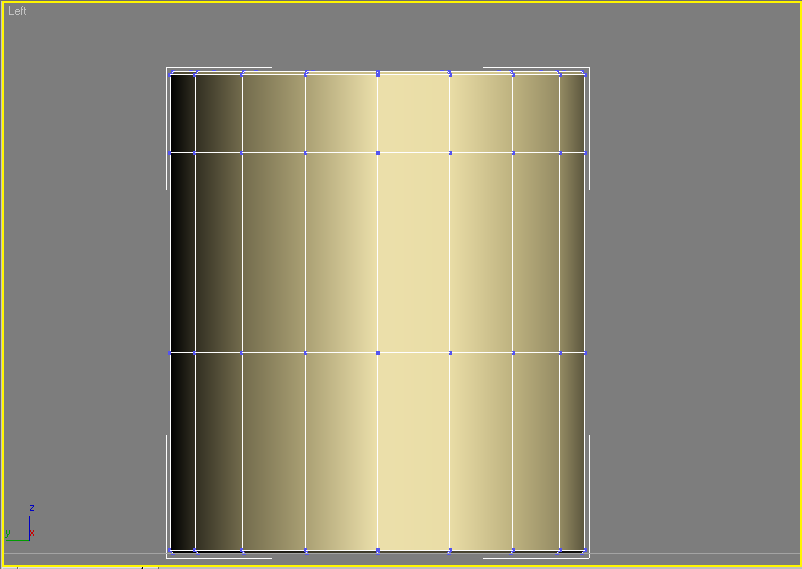

В режиме редактирования вершин на виде сбоку выделяем 2 ряда вершин.


Перемещаем вершины вверх.

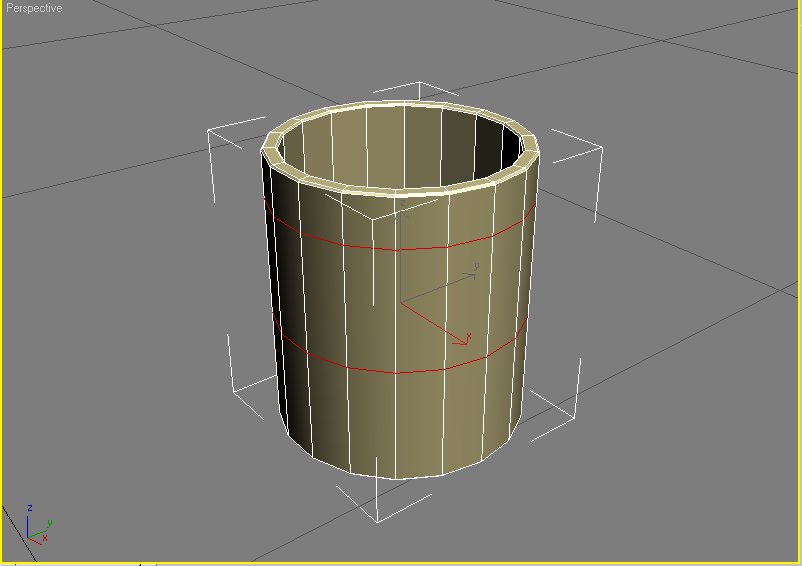

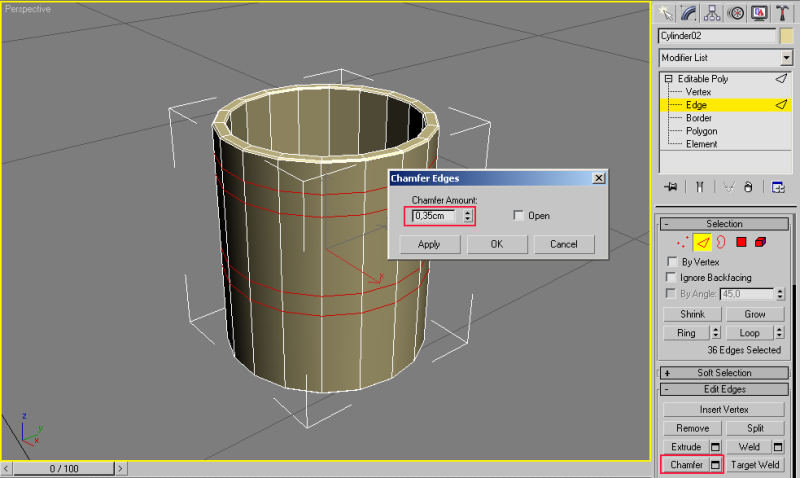

Выделяем ребра как на рисунке с помощью кнопки Loop.


Делаем Chamfer на 0,35 см.

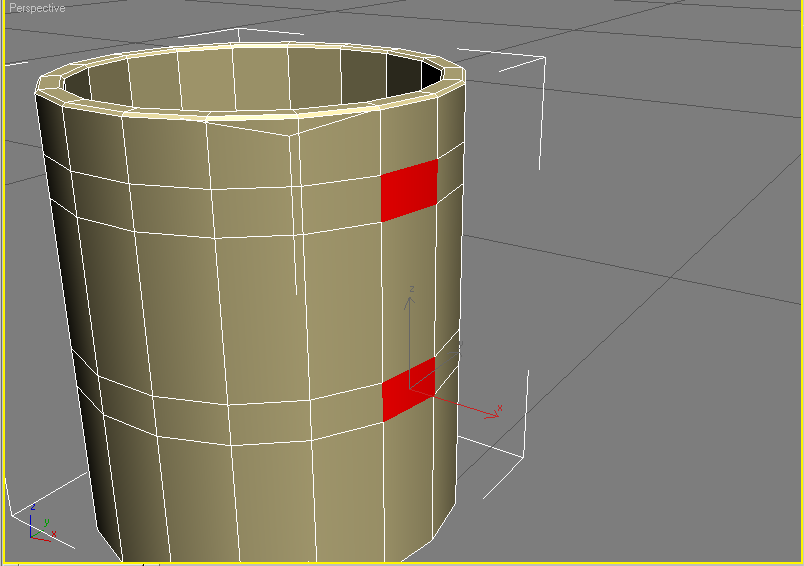

Переходим в режим редактирования полигонов. Выделяем два полигона как на рисунке.

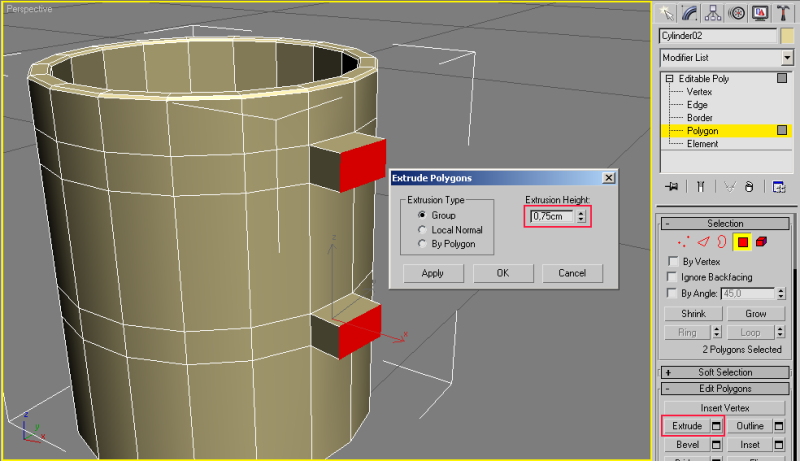

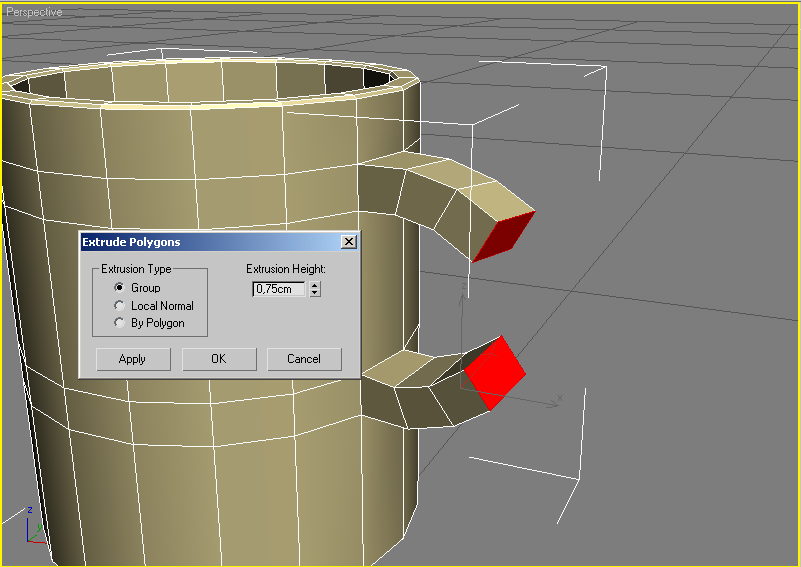

Выдавливаем их на 0,75 см.

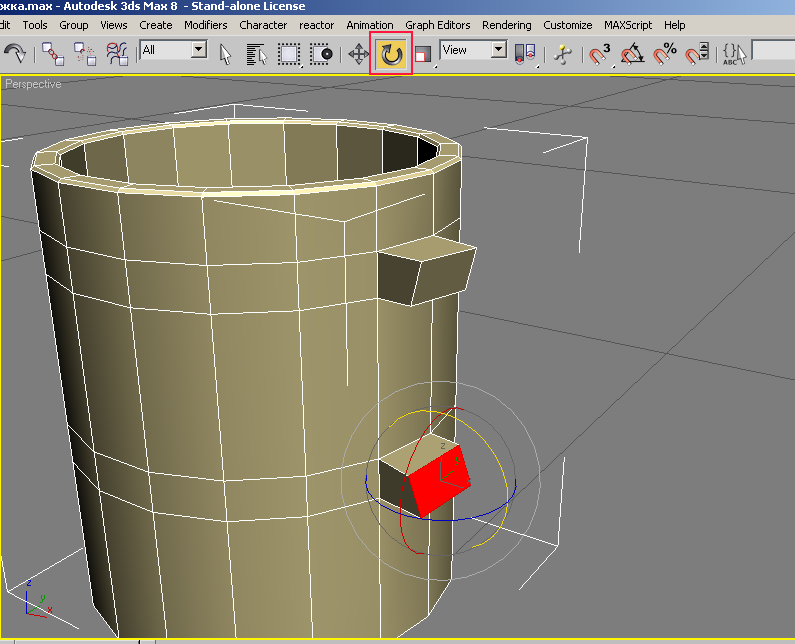

Поворачиваем каждый полигон на небольшой угол.

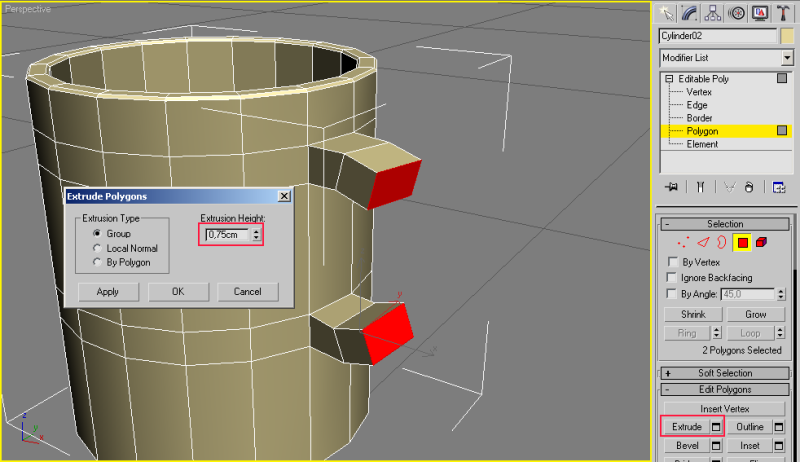

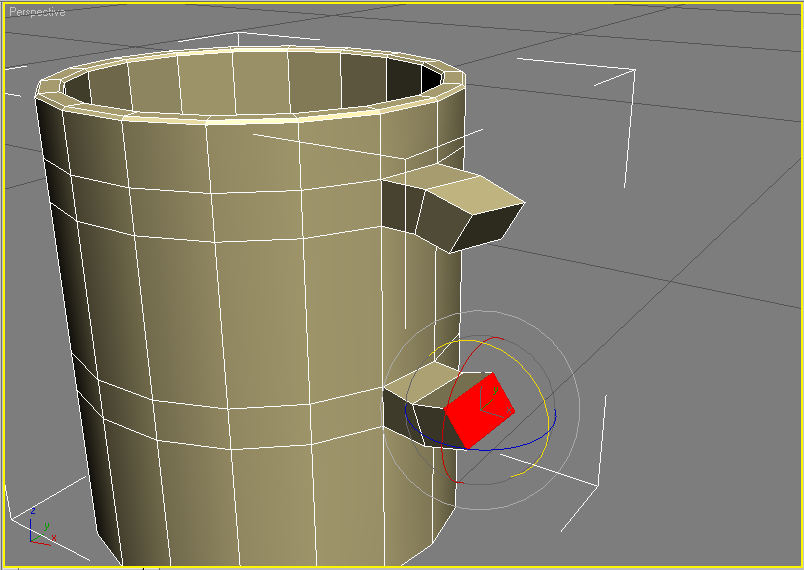

Продолжаем выдавливание и поворот.

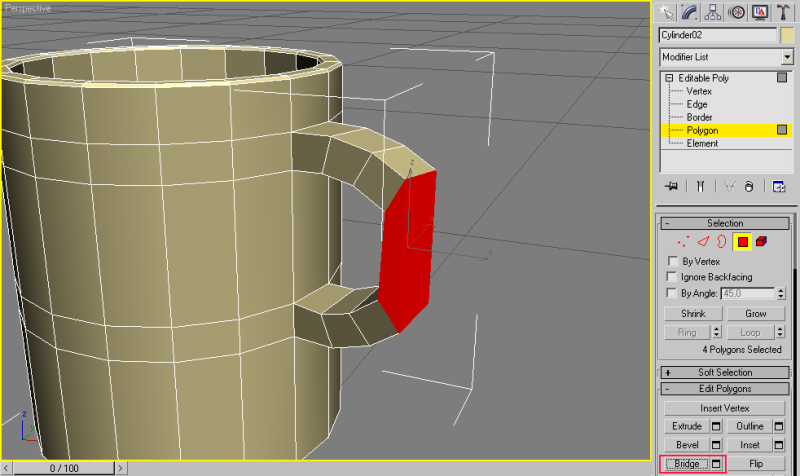

Выделяем два полигона, которые выдавливали, и нажимаем Bridge (Мост). Произойдет соединение этих 2-х полигонов с созданием 4-х боковых полигонов.

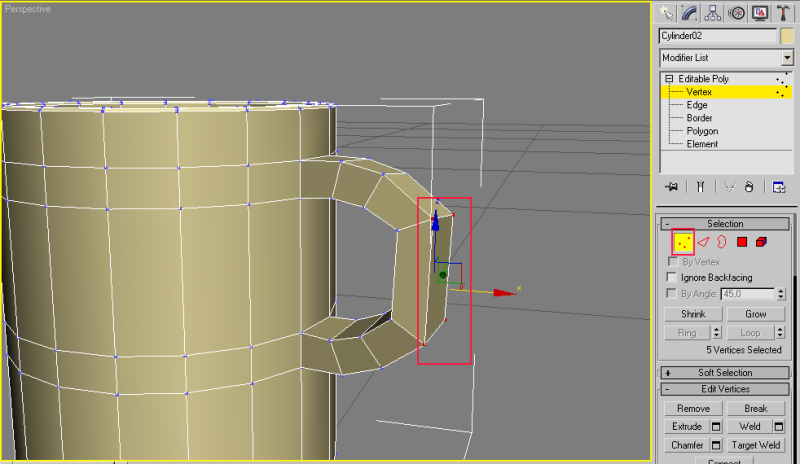

Передвинем указанные на рисунке вершины немного вбок по оси Х.

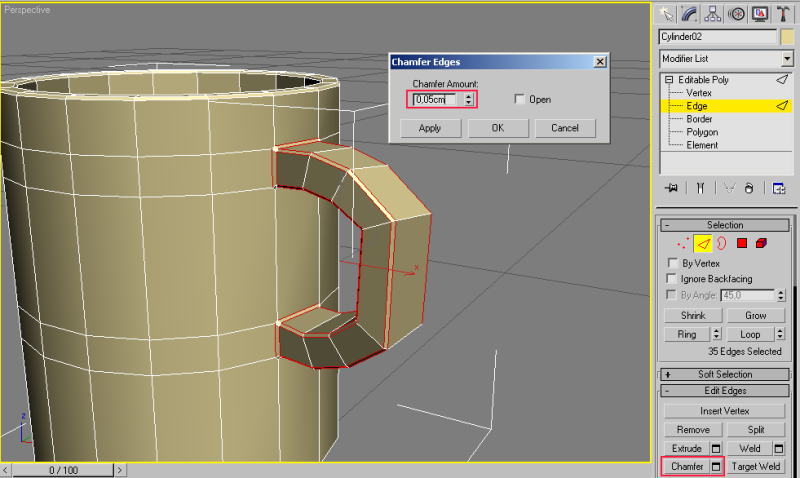

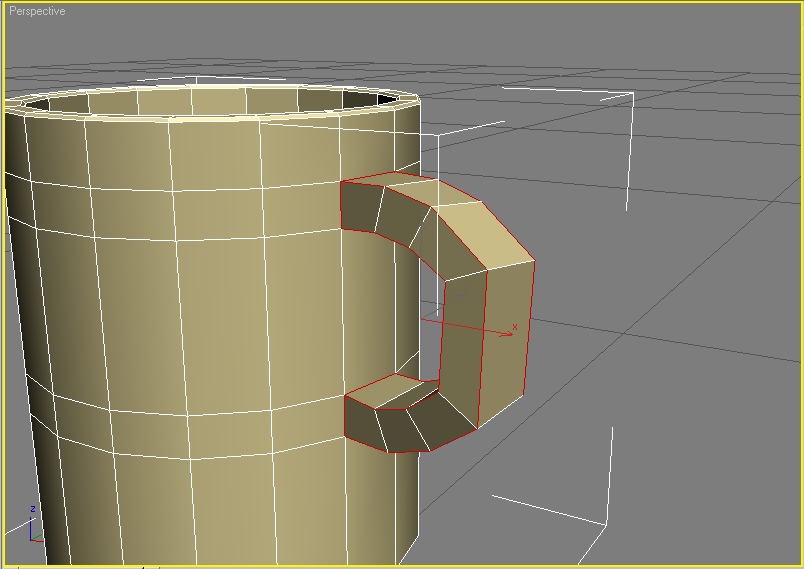

Выделим ребра, формирующие ручку, по контуру.


Применяем Chamfer c 0,05 см.

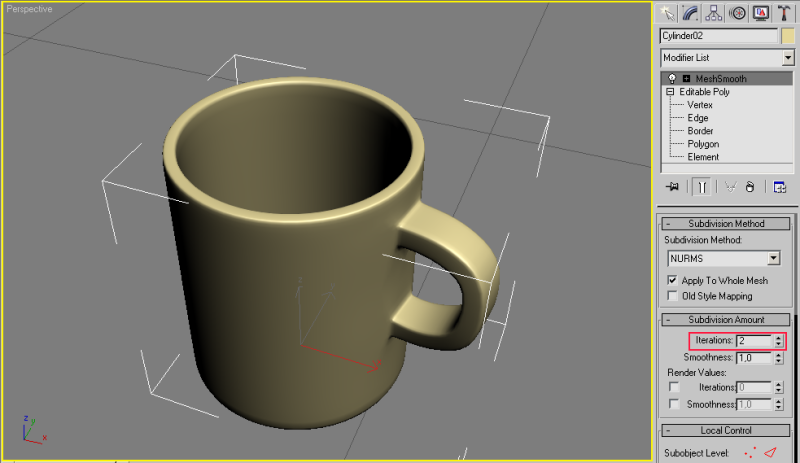

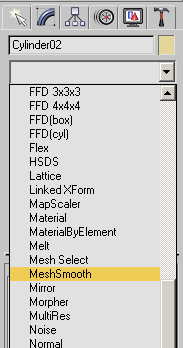

Применяем модификатор MeshSmooth c количеством итераций 2.

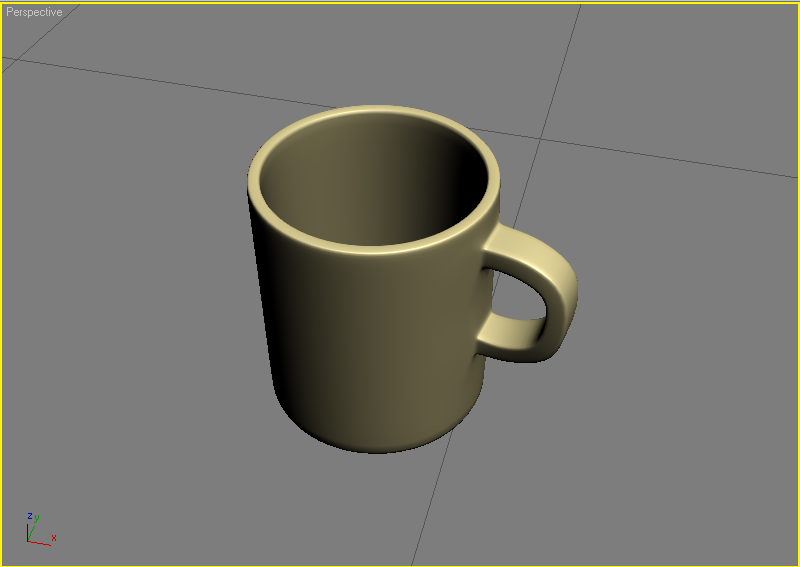

Ничего такая кружка получилась.
