Создание металлического ограждения
Начнем с создания цилиндра Create -> Standard Primitives -> Cylinder.

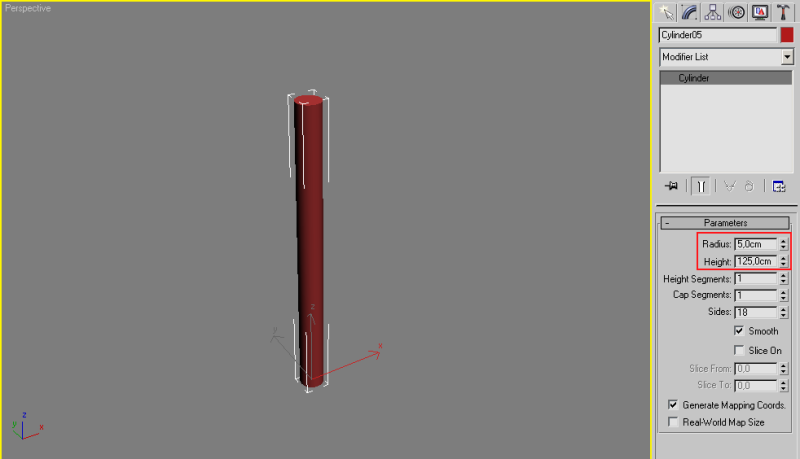

Зададим радиус 5 см, а высоту 125 см.

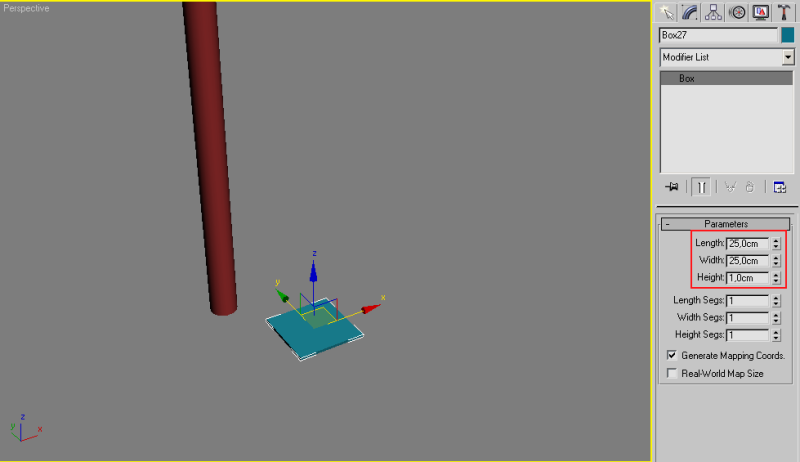

Добавим Box c размерами 25х25х1 см.

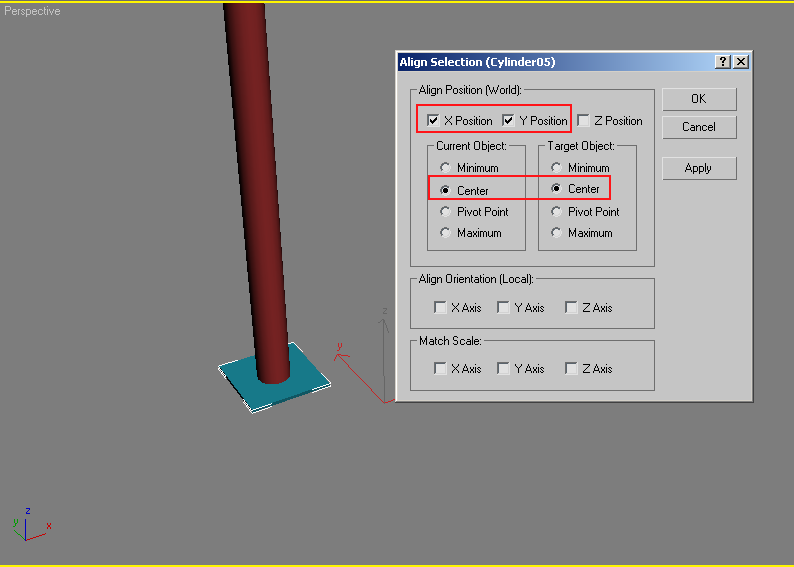

При выбранном Box-е нажимаем Alt+A, потом выделяем цилиндр. В появившемся окне выставляем оси, по которым будет производиться выравнивание - X и Y, а также метод выравнивания - по центру обоих объектов.


Есть, создаем еще один Box 15х15х1 см.

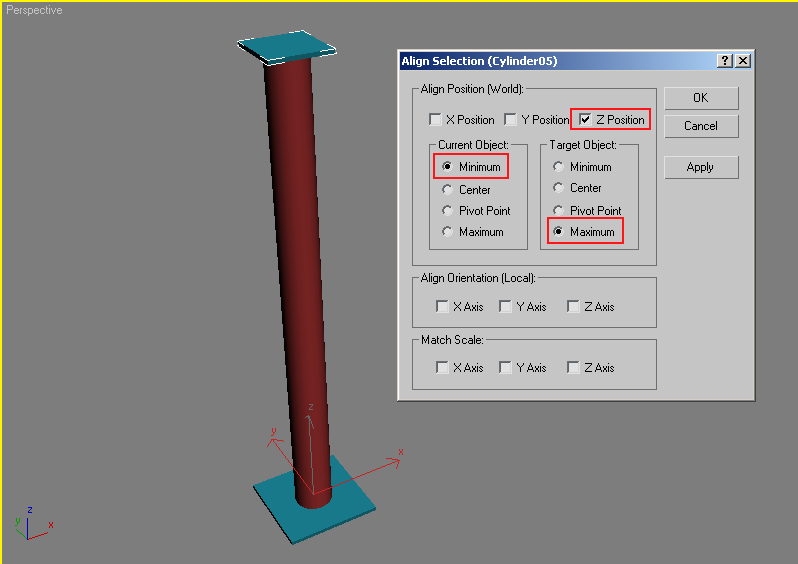

Центрируем его с цилиндром также, как и в предыдущий раз. Далее выбираем его, нажимаем Alt+A, в диалоговом окне выравнивания устанавливаем ось выравнивания - Z, устанавливаем положения переключателей в положения Minimum. Current jbject (текущий объект) - это Box, Target Object (объект-цель, объект относительно которого выравнивают) - Cylinder. Получается, что у Box-а будет координата Z минимальна, т.е. его нижняя поверхность, а у цилиндра максимальна, т.е. его верхняя поверхность будет соприкасаться с выравниваемым объектом.

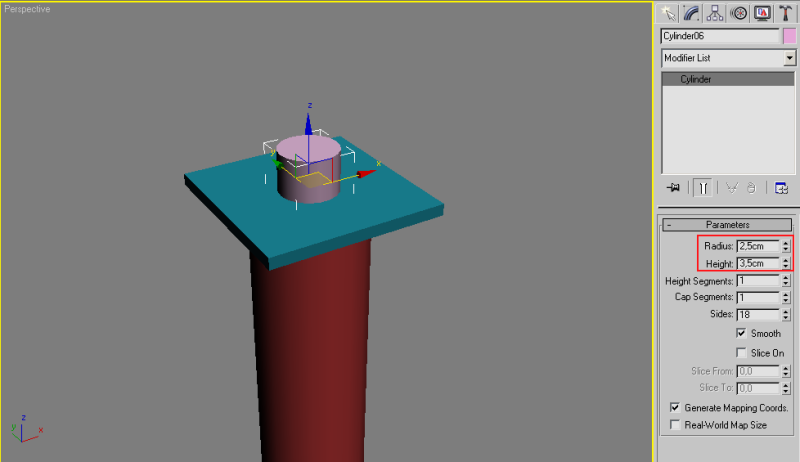

Добавим еще цилиндр с радиусом 2,5 см, высотой 3,5 см. Размести его опять же с использованием выравнивания (Alt+A) на поверхности маленького бокса и по его центру.

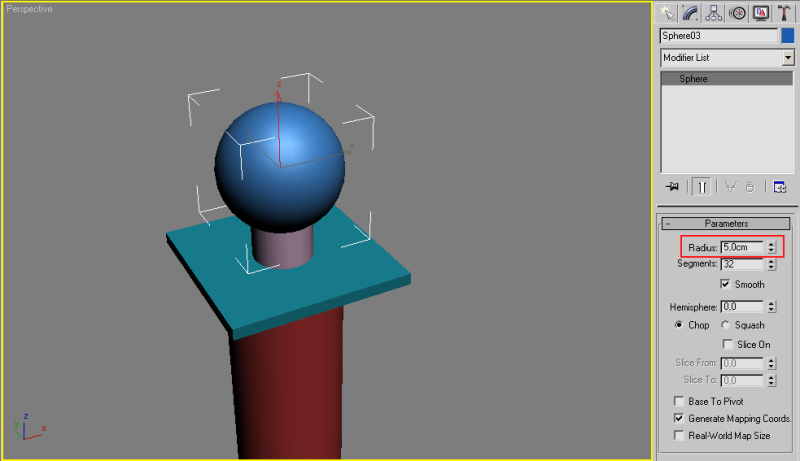

Сверху добавим сферу радиусом 5 см. Опять же центрируем её и перемещаем по оси Z так, чтобы она соприкасалась с нижним цилиндром.

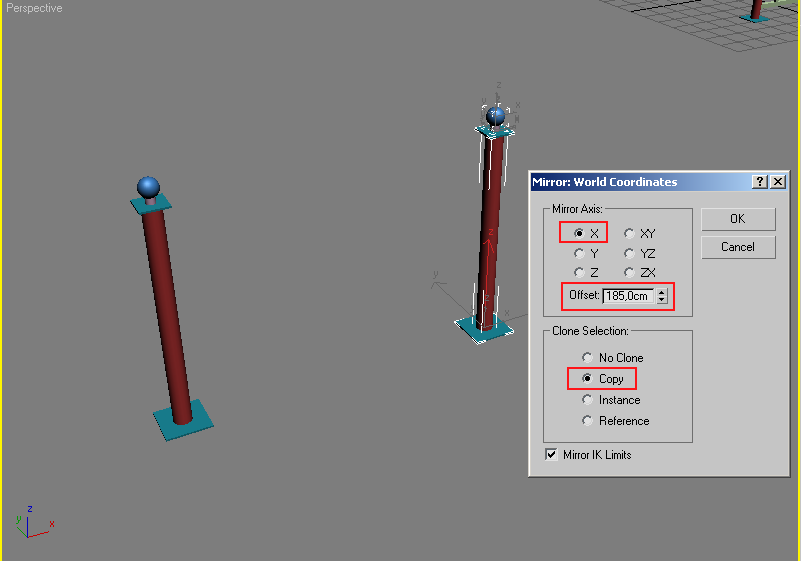

Выделяем всю конструкцию, идем в главное меню Tools -> Mirror. Настройки как на рисунке, делаем копию на расстоянии 185 см.

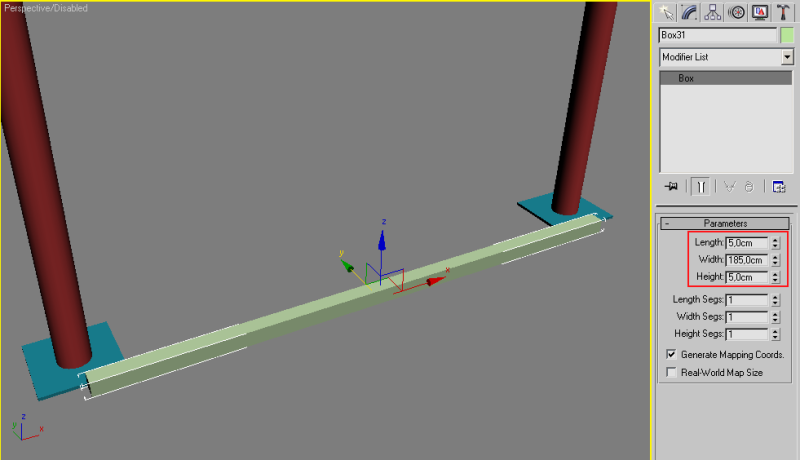

Добавляем в сцену Box 5х185х5 см.

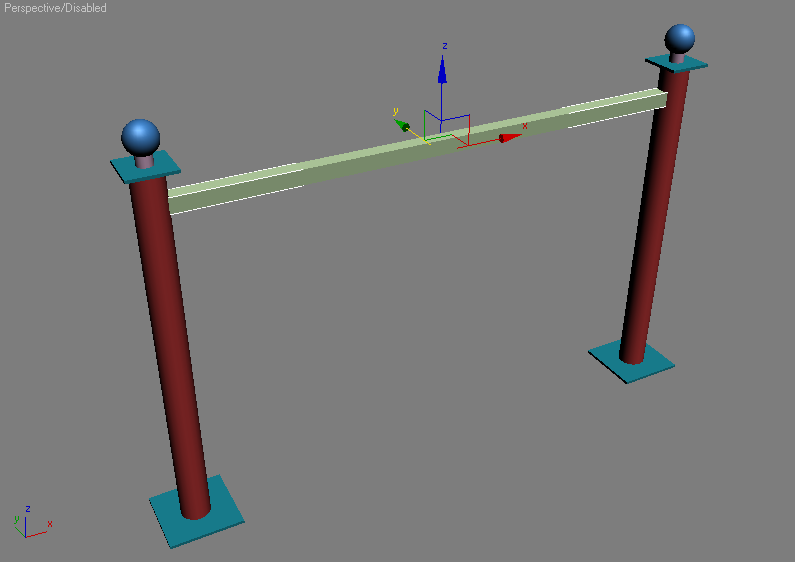

Выравниваем его относительно столбов-цилиндров.

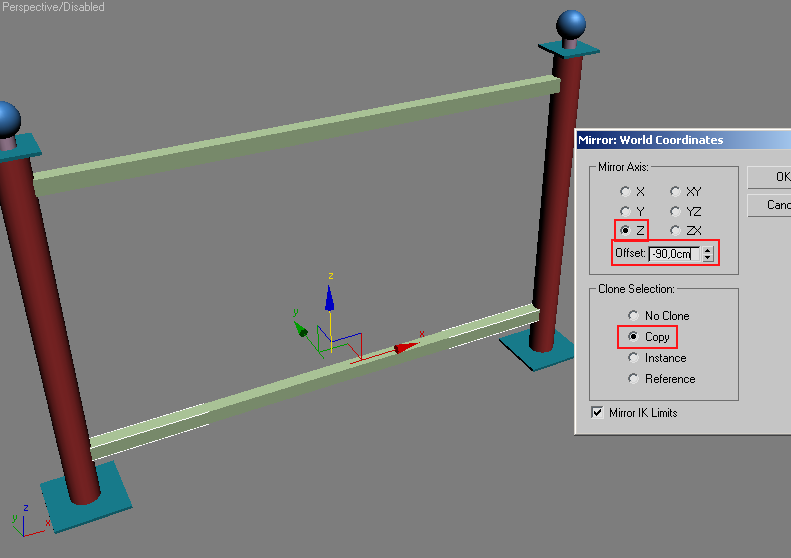

Применяем к Box-у Mirror: смещаем копию на 90 см вниз по оси Z.

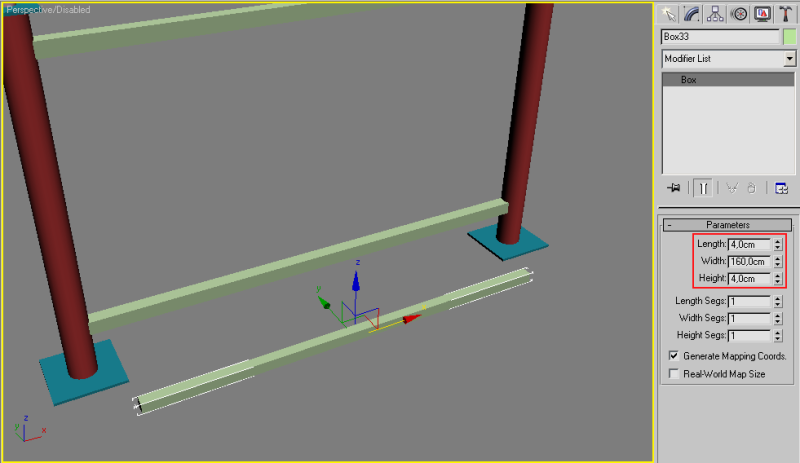

Создаем новый Box 4х160х4 см.


Выравниваем его относительно длинного box-а по центру в плоскости XY.

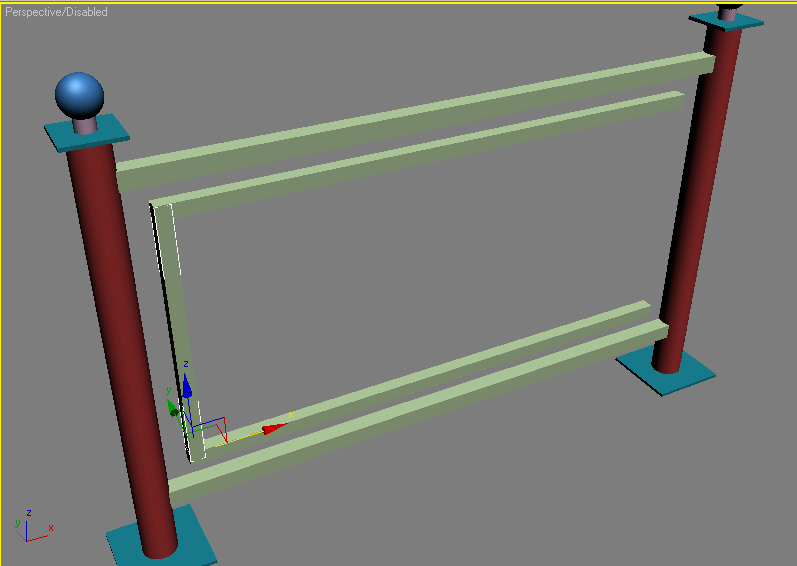

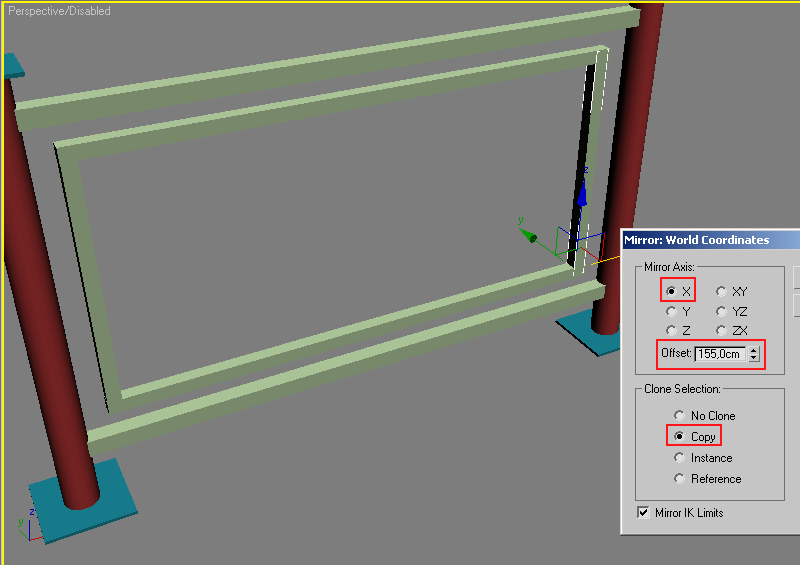

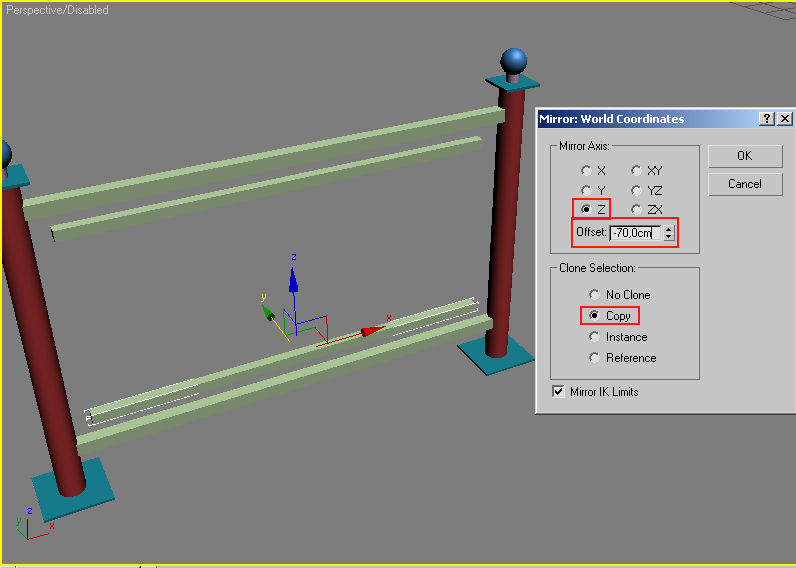

Опять с помощью Mirror делаем копию на 70 см вниз.

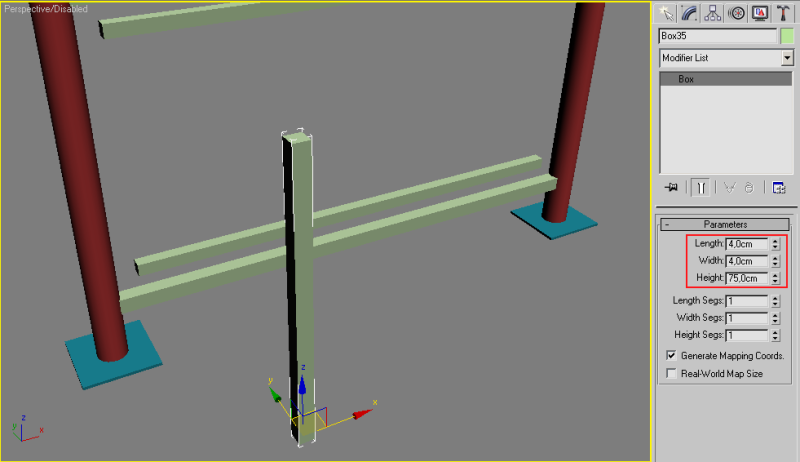

Строим еще один box 4х4х75 см.


Выравниваем его и копируем на другой край.

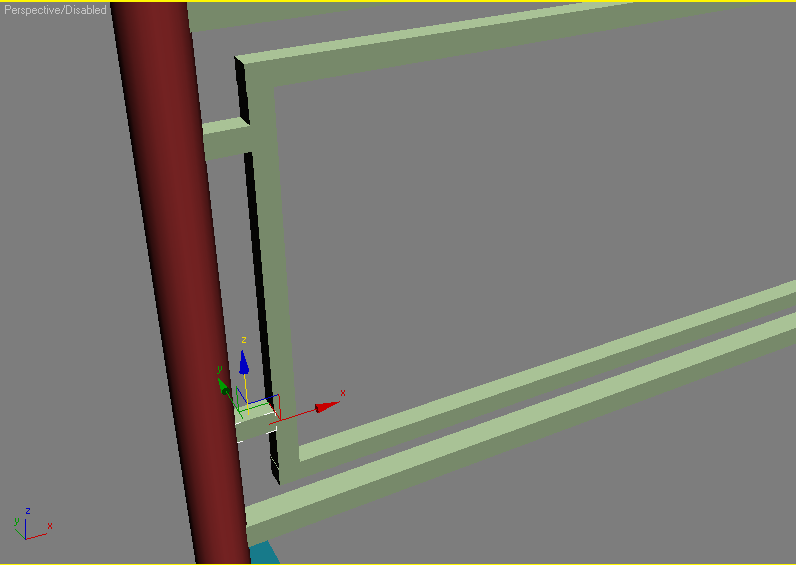

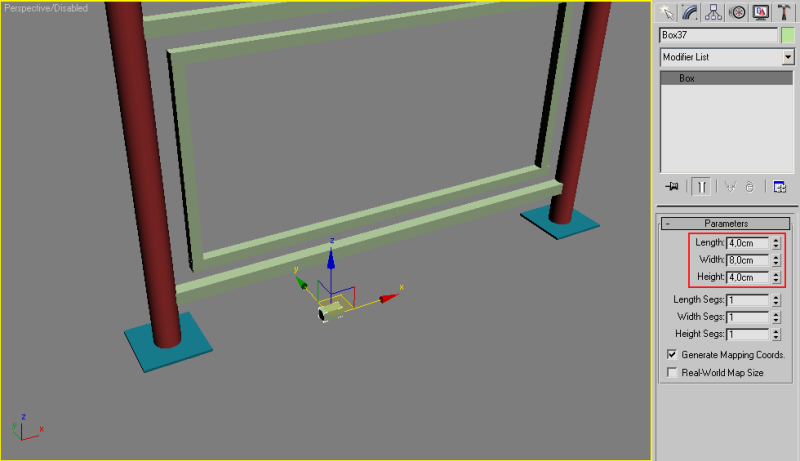

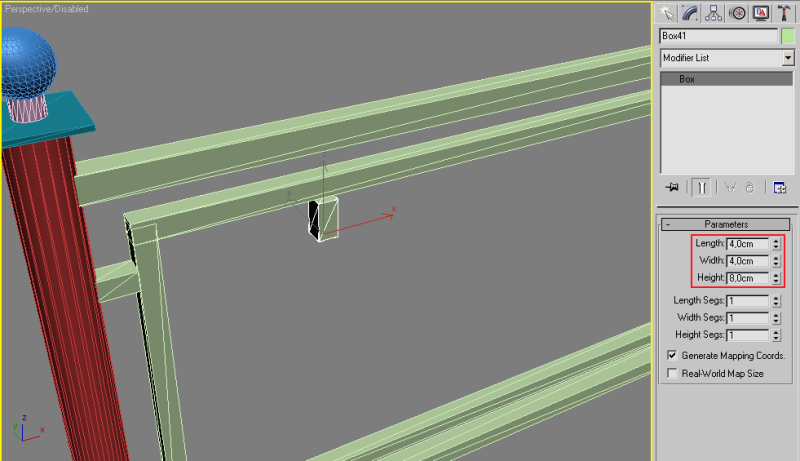

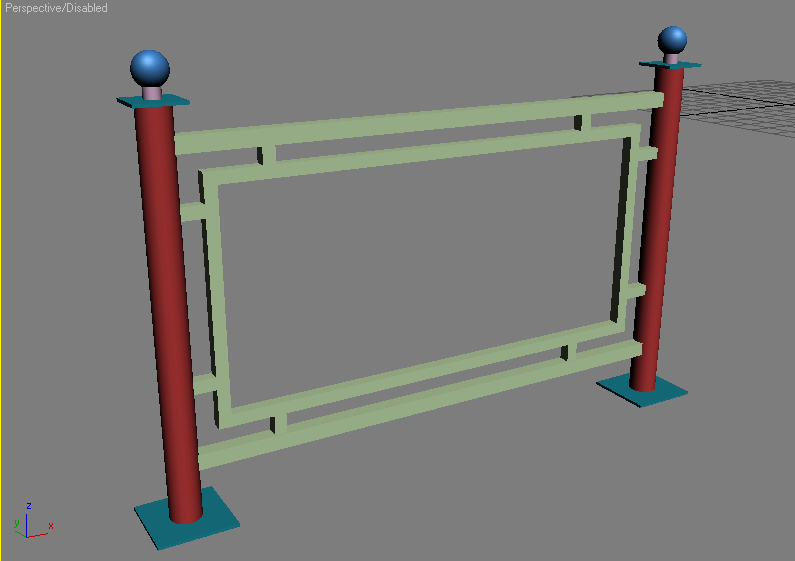

Маленький box 4х8х4 см используем для создания креплений прямоугольной рамы к столбам.




Подобные box-ы (можно просто повернуть на 90 градусов) используем для вертикальных креплений.

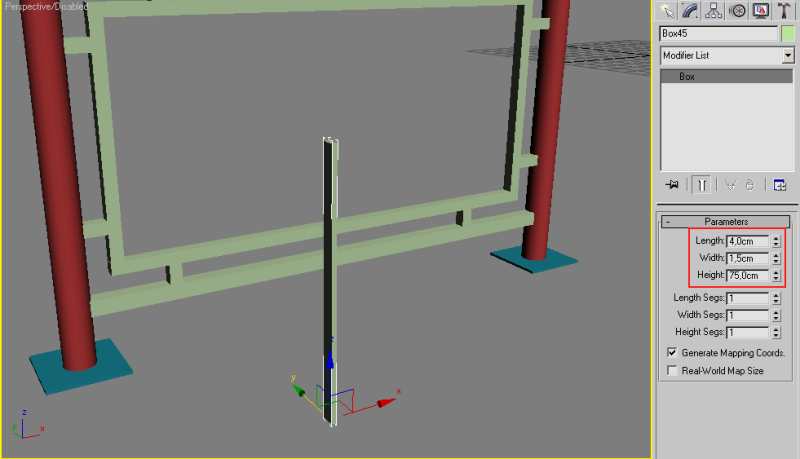

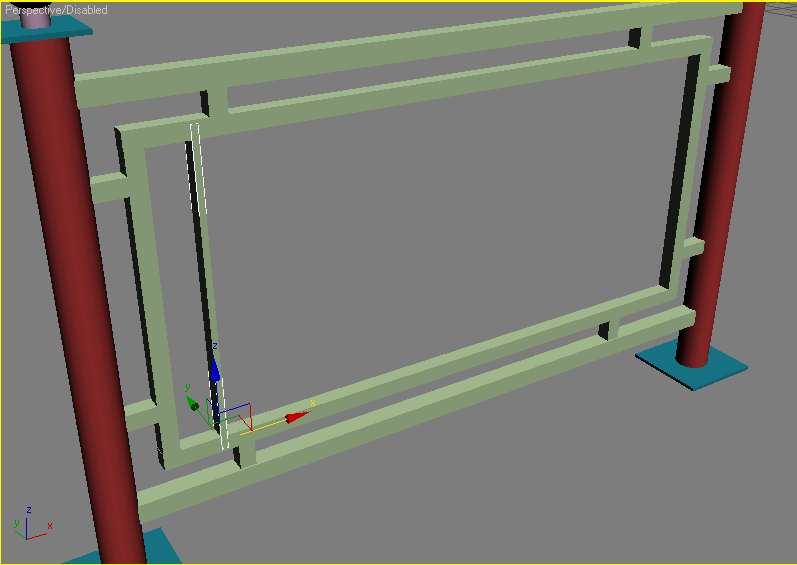

Делаем box 4х1,5х75 см для решетки.


Выраниваем его по отношению к раме.


Идем в Tools -> Array.

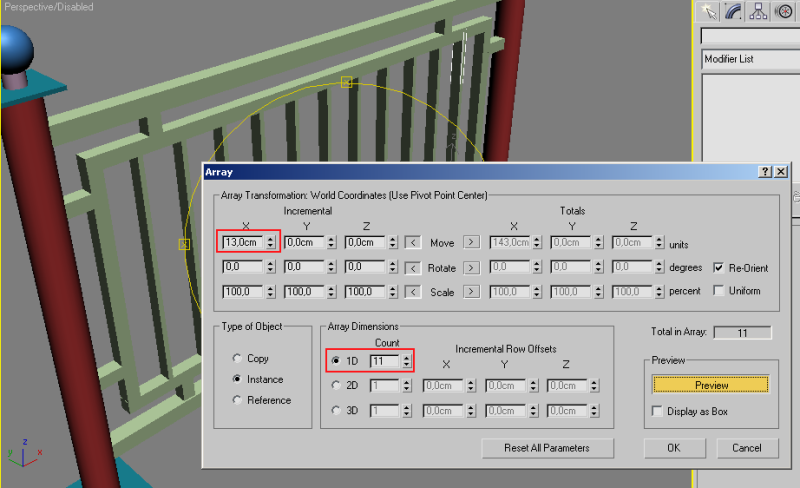

Выставляем расстояние по оси X между копиями 13 см, делаем активным переключатель 1D - массив будет одномерным, количество копий 11.

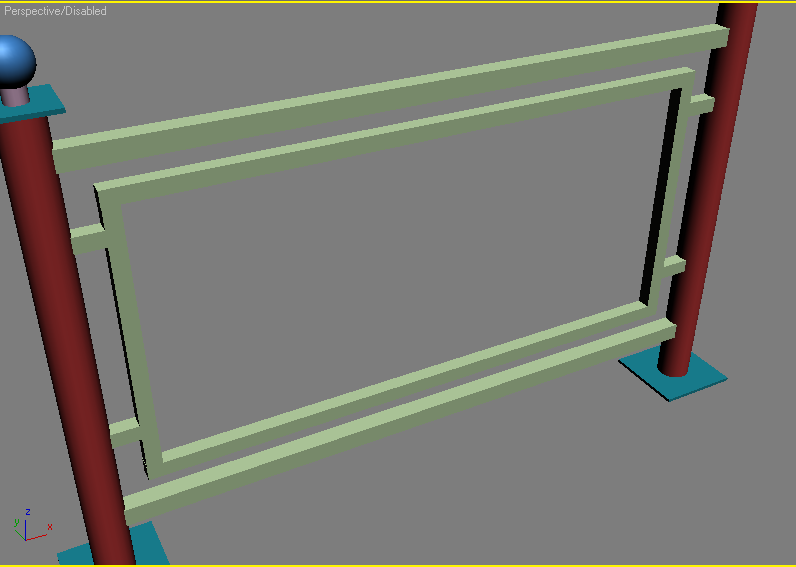

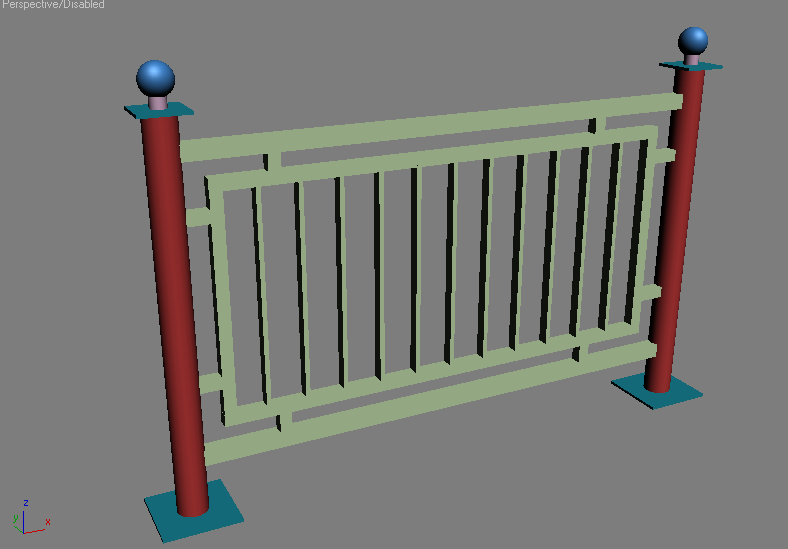

Усё, готово ограждение.
