Создание модели книги

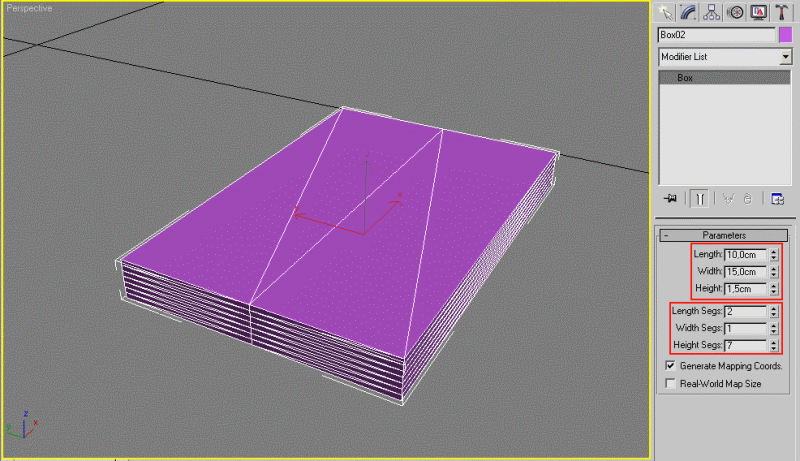

Создайте бокс с размерами 10 х 15 х 1,5 см, а количество сегментов 2, 1 и 7 по длине, ширине и высоте соответственно.

Конвертируйте его в Editable Poly.

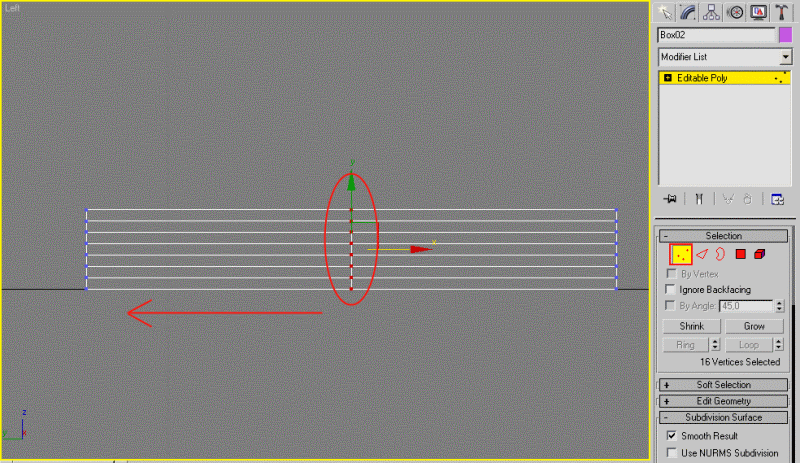

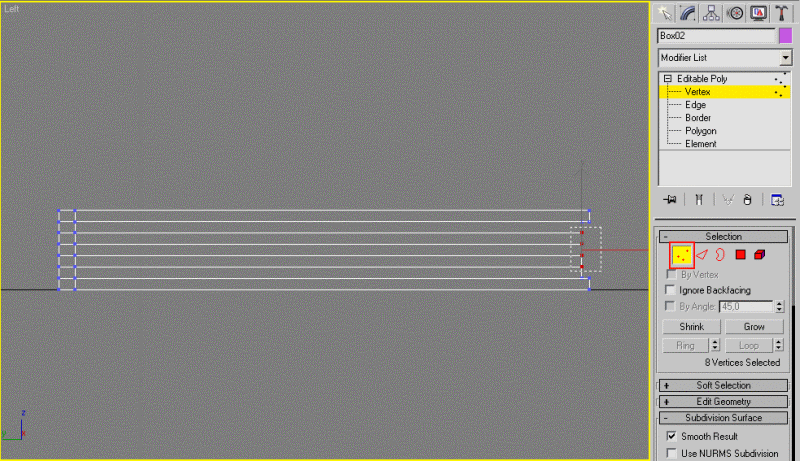

На уровне редактирования вершин (1 на цифровой клавиатуре) выделите вершины как на рисунке и переместите их влево.

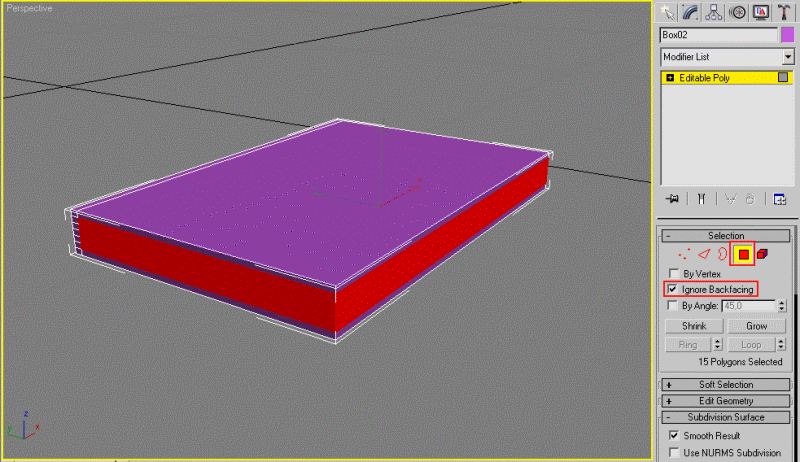

Перейдите на уровень полигонов (цифра 4), поставьте галочку около Ignore Backfacing. Потом выделите полигоны по периметру как на рисунке, не забудьте выделить полигоны на задней части, где их не видно.

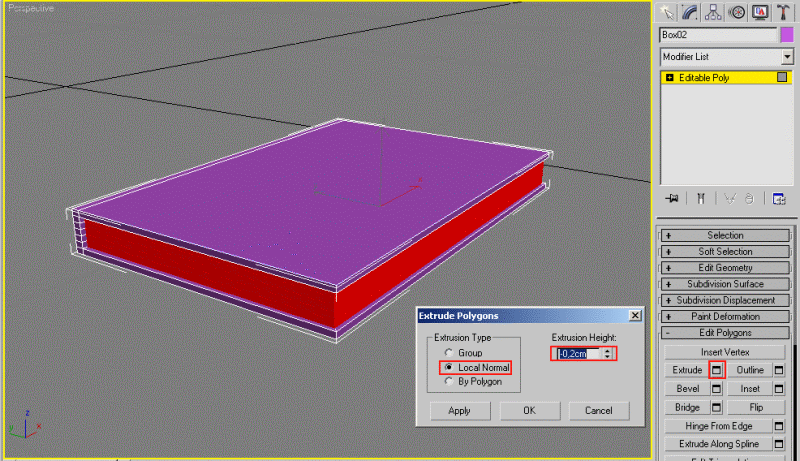

В свитке Edit Polygons Нажмите на кнопку рядом с Extrude. Поставьте тип выдавливания Local Normal, а величину -0,2 см.

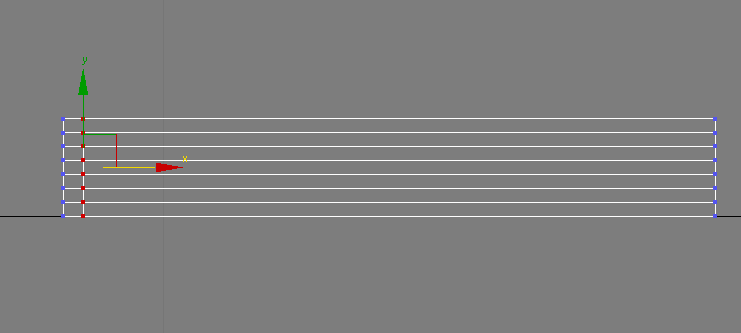

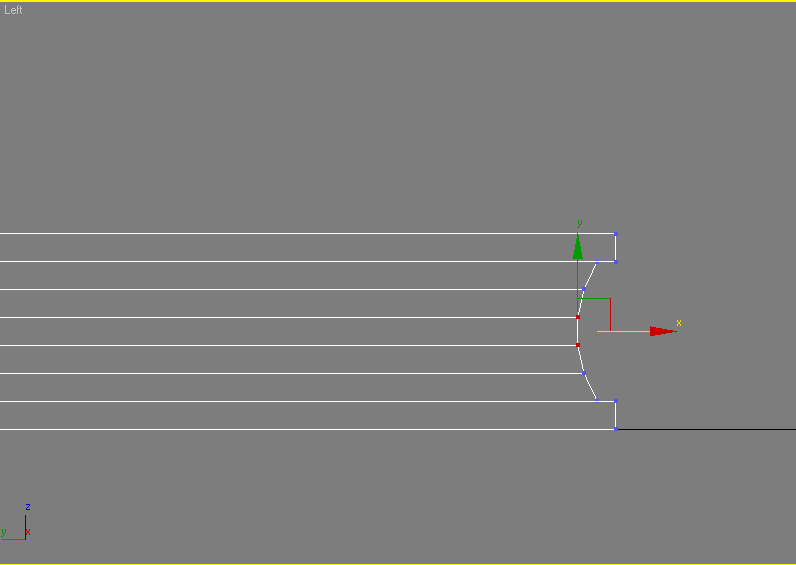

Перейдите опять в режим редактирования вершин, снимите галочку Ignore Backfacing и выделите вершины как на рисунке на виде сбоку обведя их.

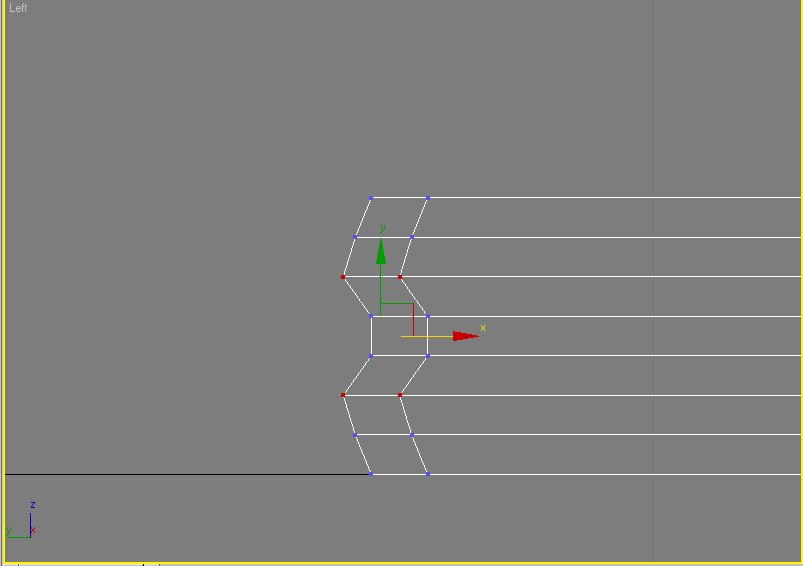

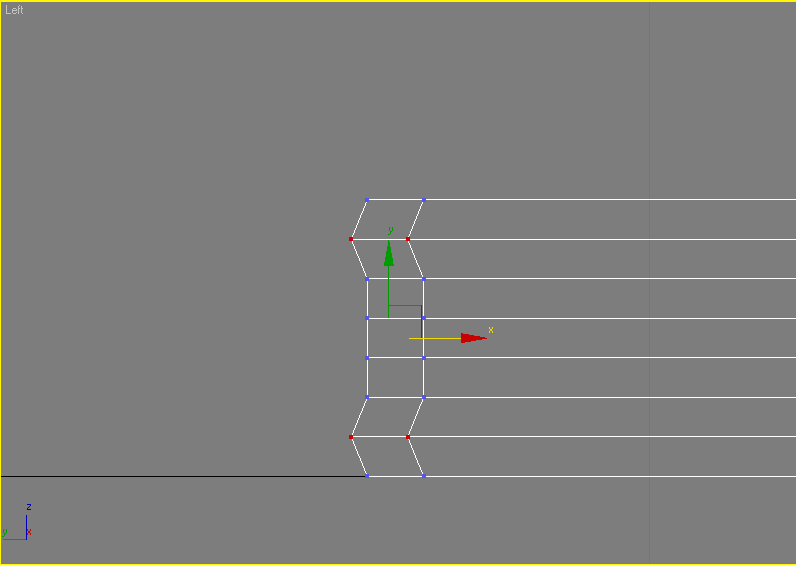

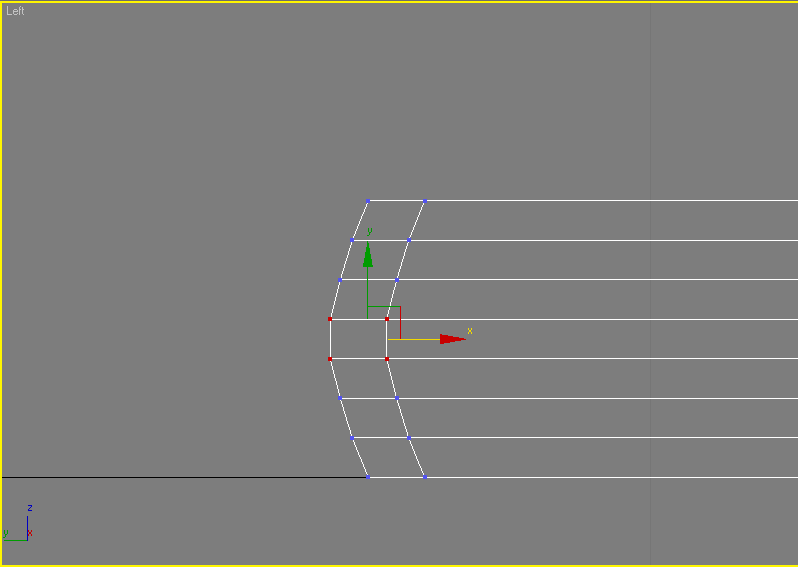

Поочередно перемещайте их по оси Х до получения плавной линии.

То же проделайте с вершинами на левом крае.

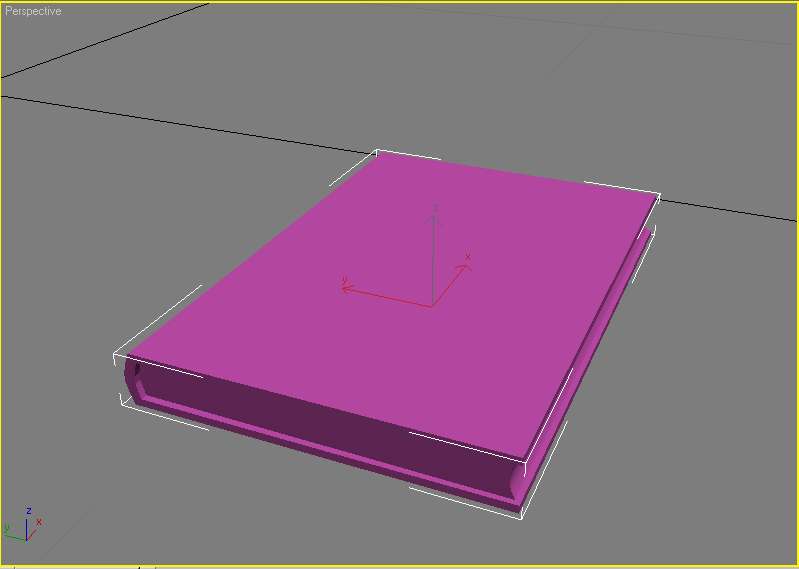

Все, готово, книга сделана!
