Делаем дом.

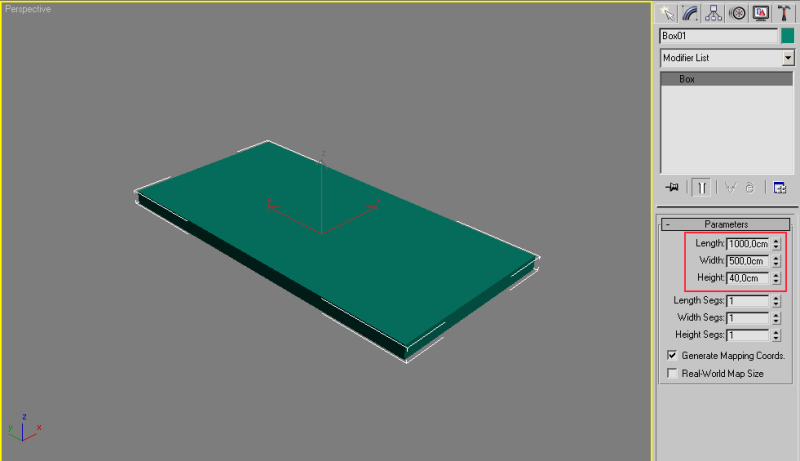

Модель дома получится вся из одного бокса. Вот и создадим его (1000см х 500см х 40см).

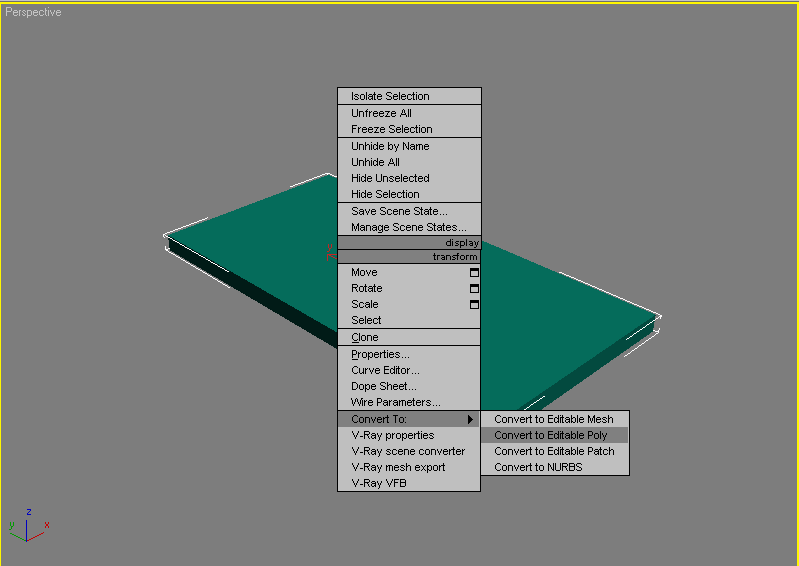

Конвертируем Box в Editable Poly.

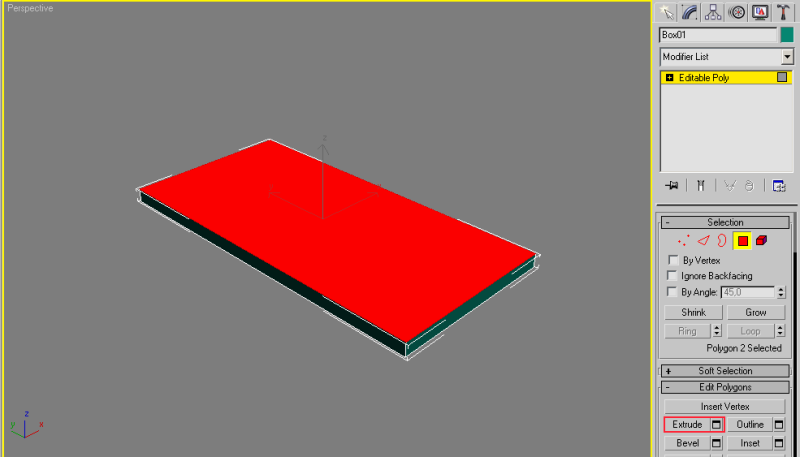

В режиме редактирования полигонов выделим верхний полигон и выдавим его на 40 см.

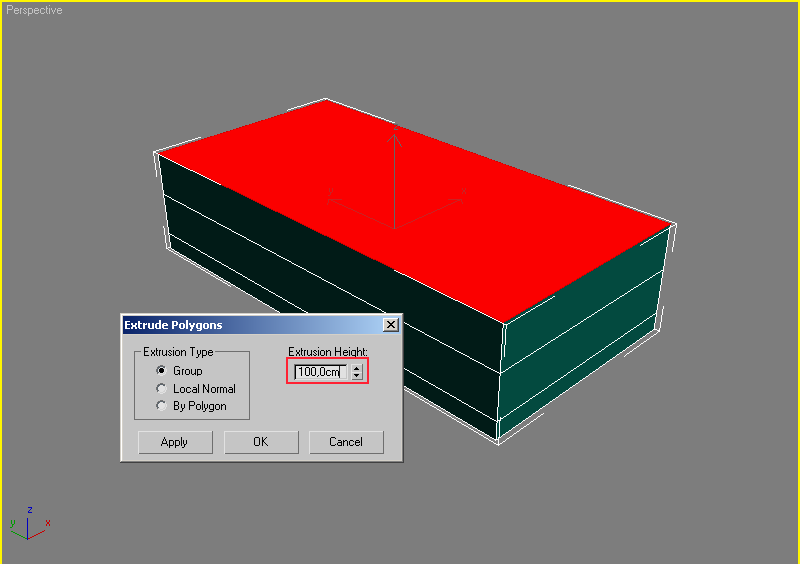

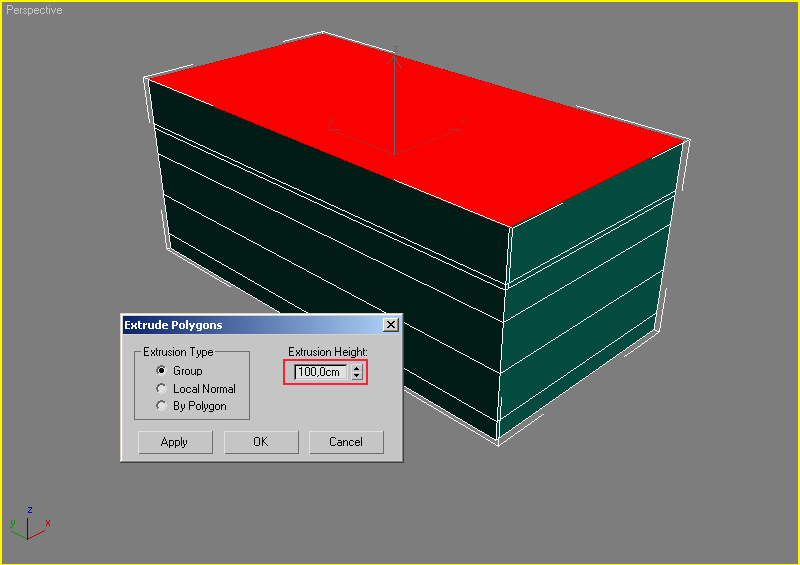

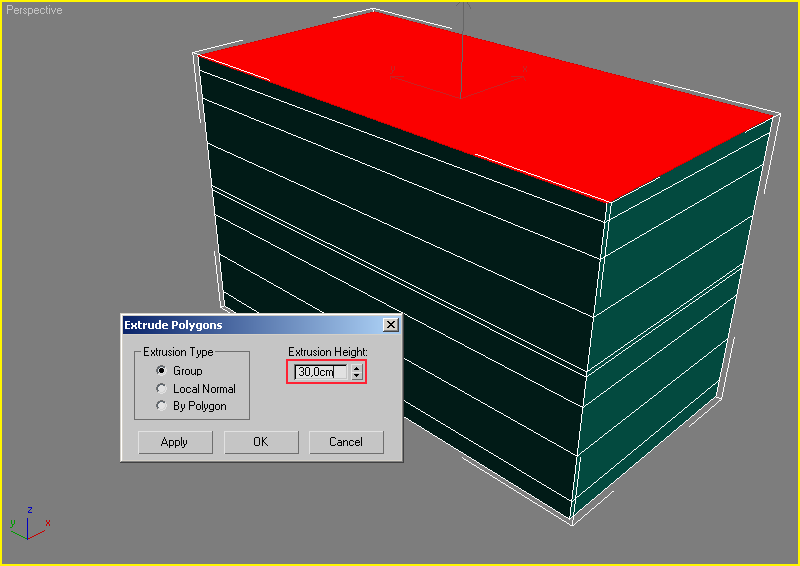

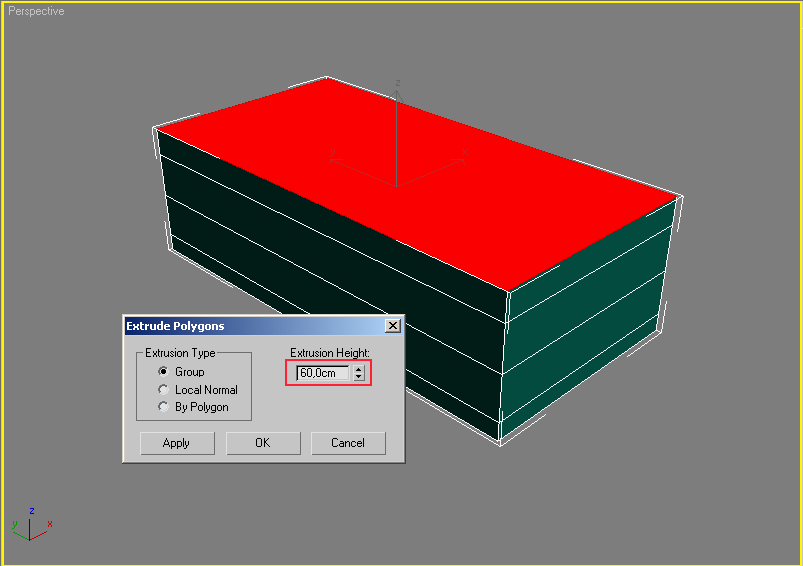

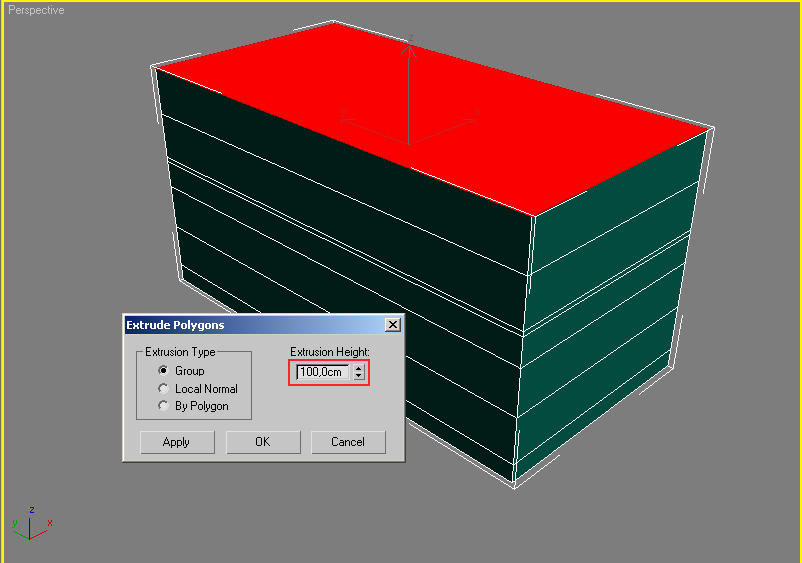

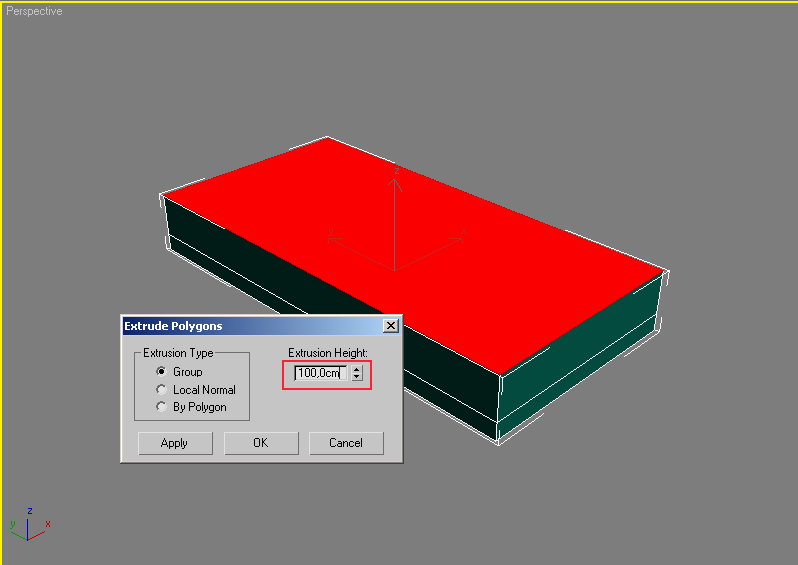

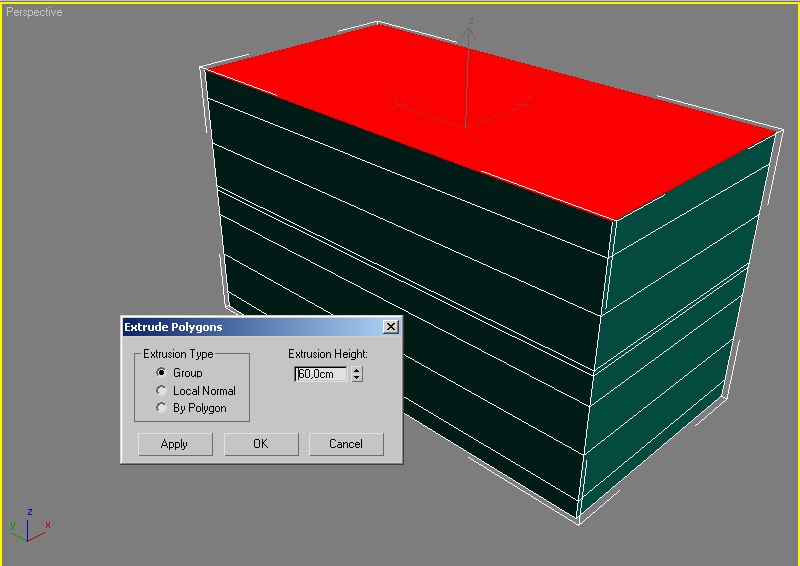

Продолжим выдавливание. На следующих рисунках показано какие полигоны и на сколько выдавить.

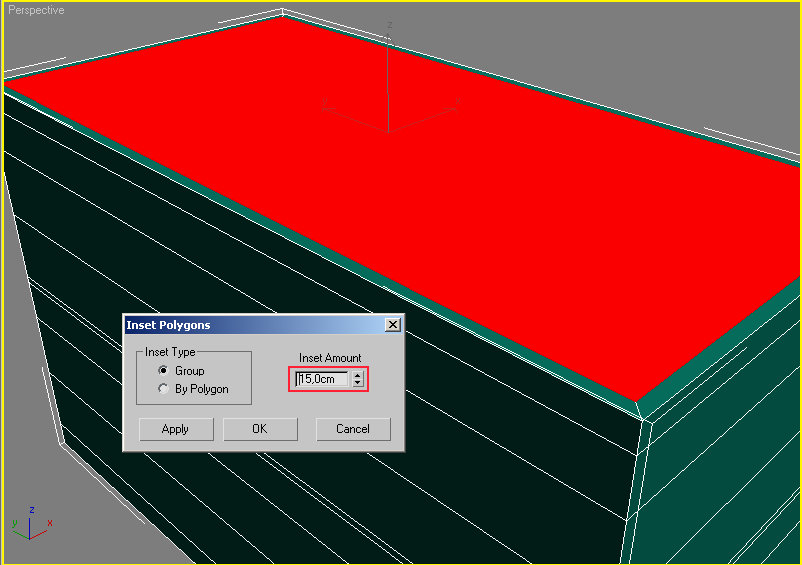

Теперь сделаем Insert на величину 15 см.


И Extrude на -25 см.

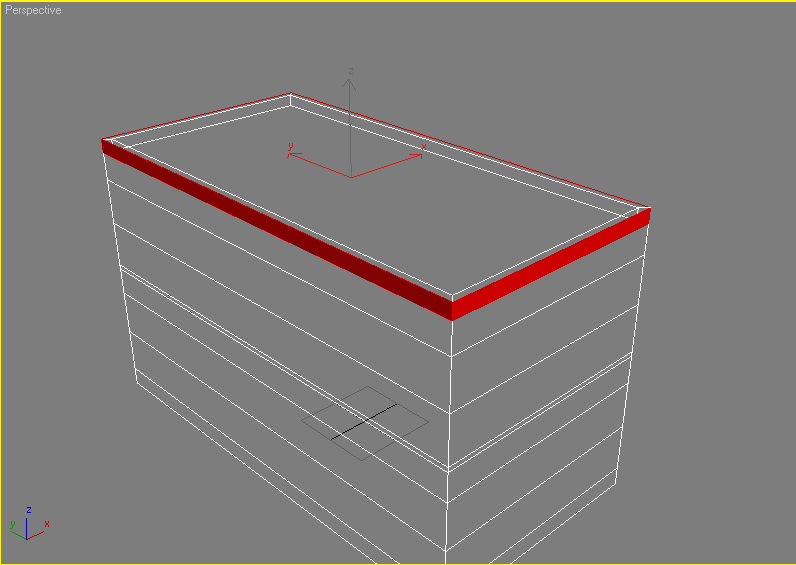

Выделим боковые полигоны в верхней части.

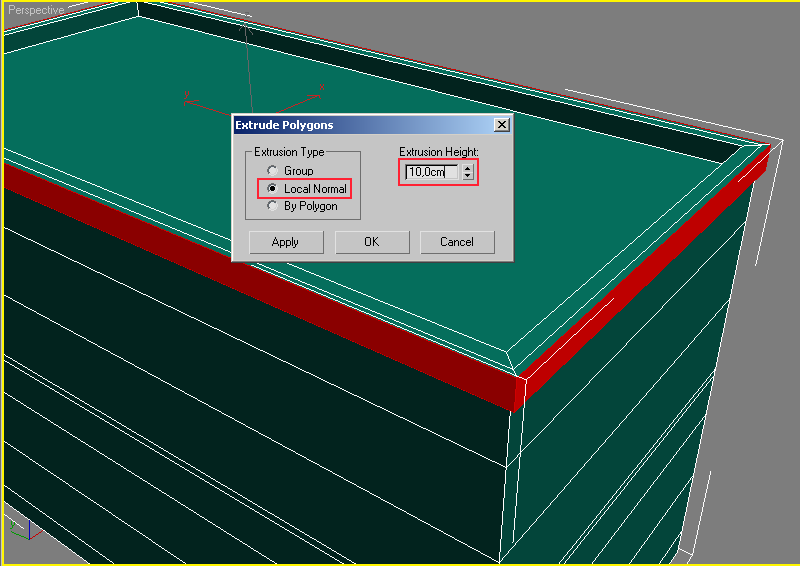

Выдавим их на 10 см с опцией Local Normal.

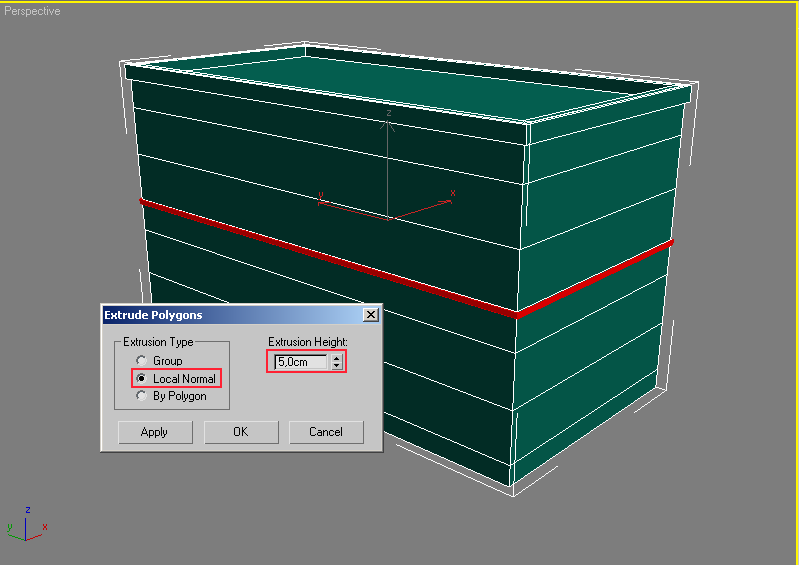

То же самое надо проделать с "пояском" посередине, только выдавливание на 5 см.

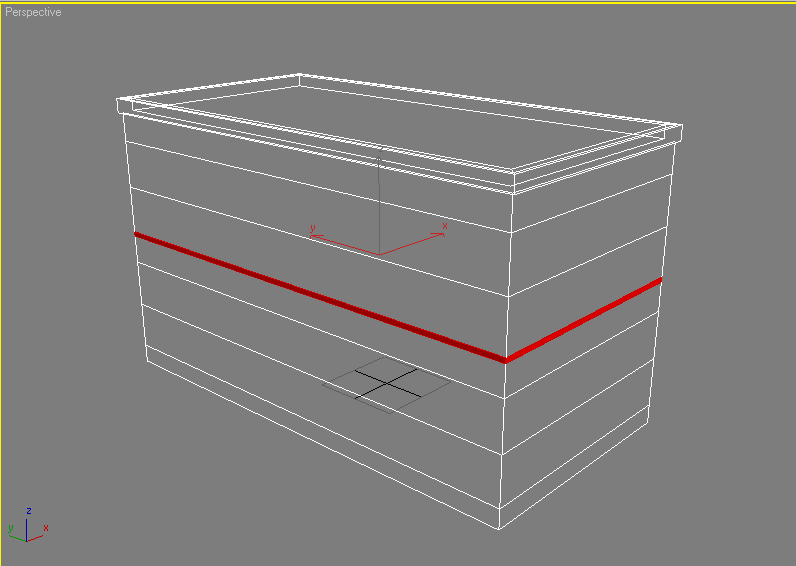

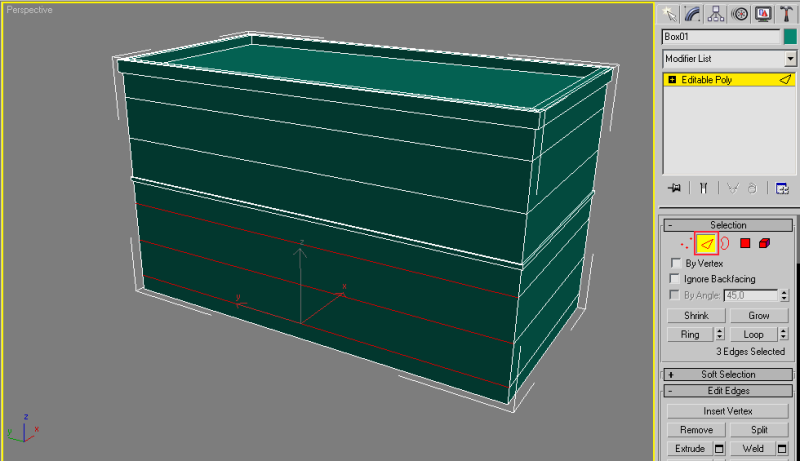

Переходим в режим редактирования ребер (цифра 2) и выделяем 3 ребра как на рисунке.

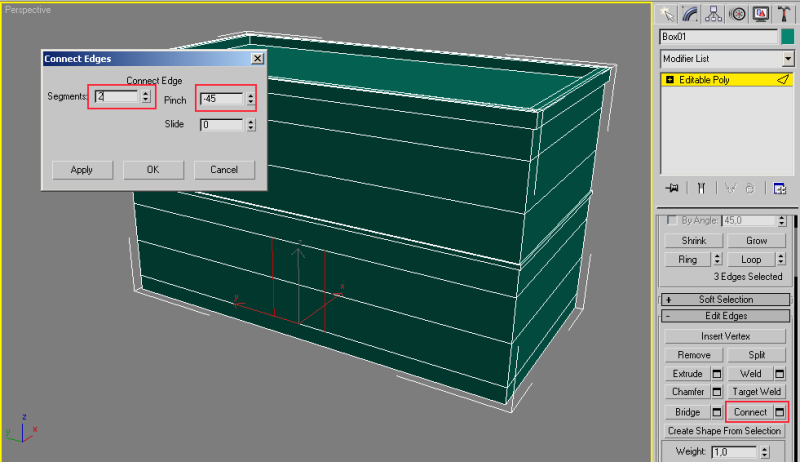

Используем инструмент Connect для добавления 2-х дополнительных ребер.


Выделяем ребра как на рисунке (зажимаем Ctrl для выделения нескольких объектов).

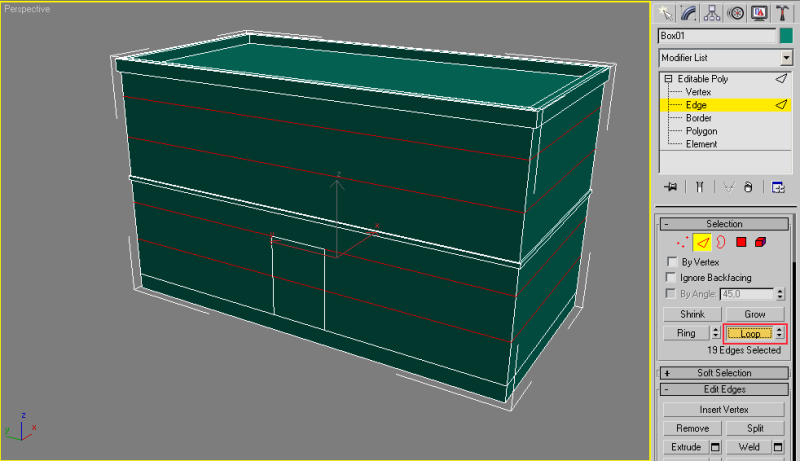

При выделенных ребрах нажимаем Loop. Произойдет выделение всех ребер по контуру начиная с выделенных.

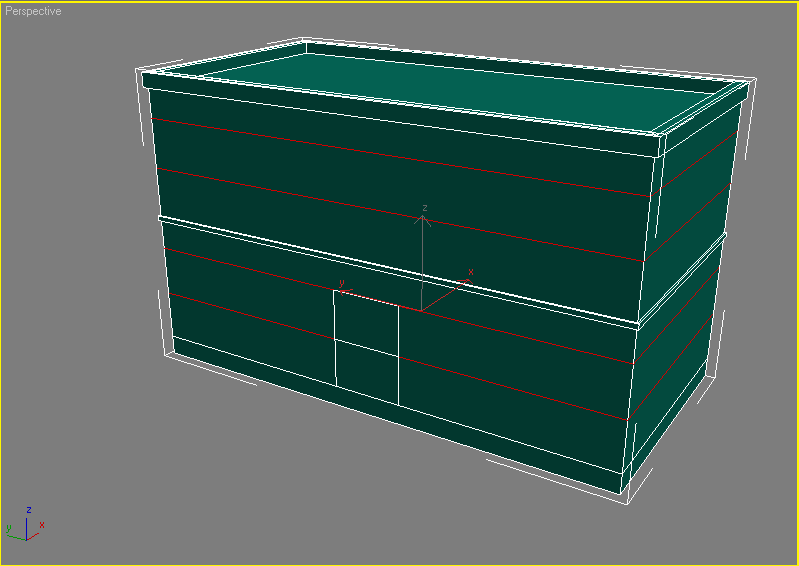

Отменим выделение 2-х горизонтальных ребер как на рисунке просто щелкнув по ним с зажатой Ctrl.

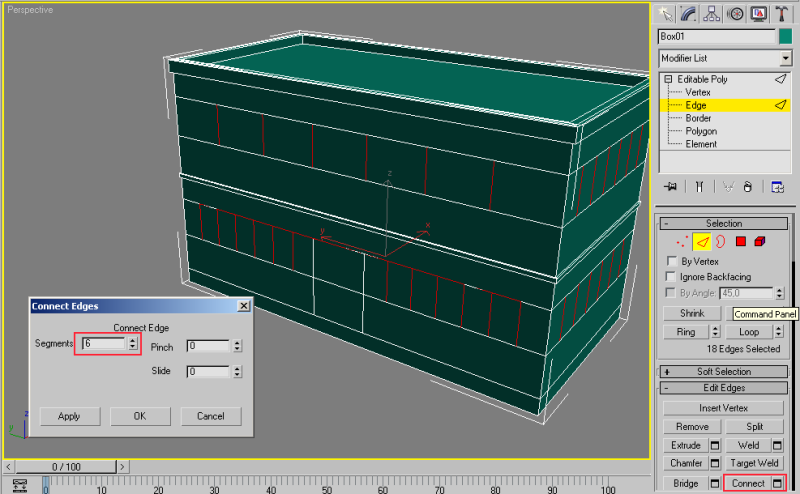

Вставим 6 вертикальных ребер с помощью инструмента Connect.


Выделим полигоны как на рисунке (не забывая про обратную сторону).

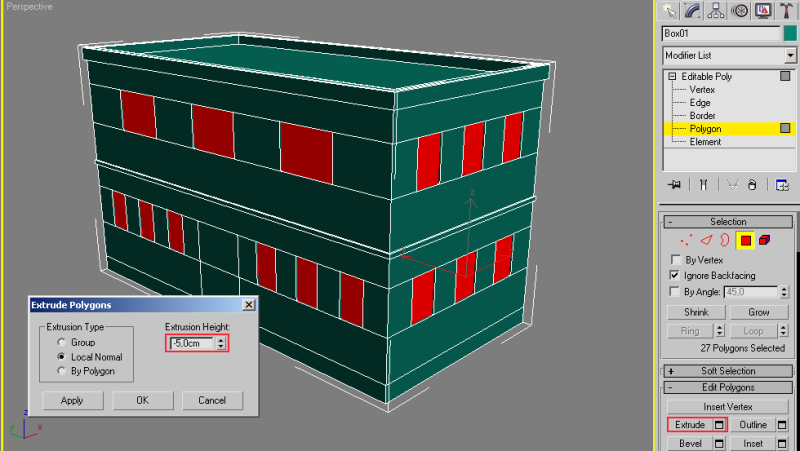

Сделаем Extrude на -5 см с опцией Local Normal.

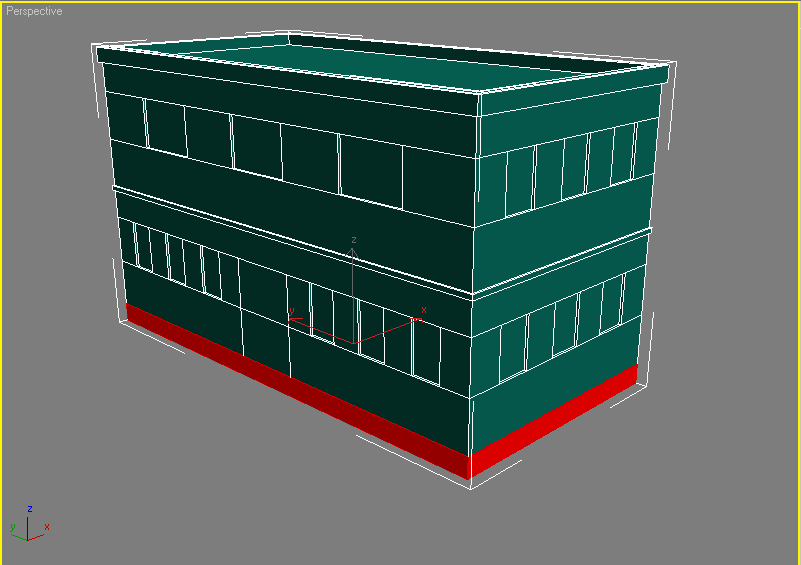

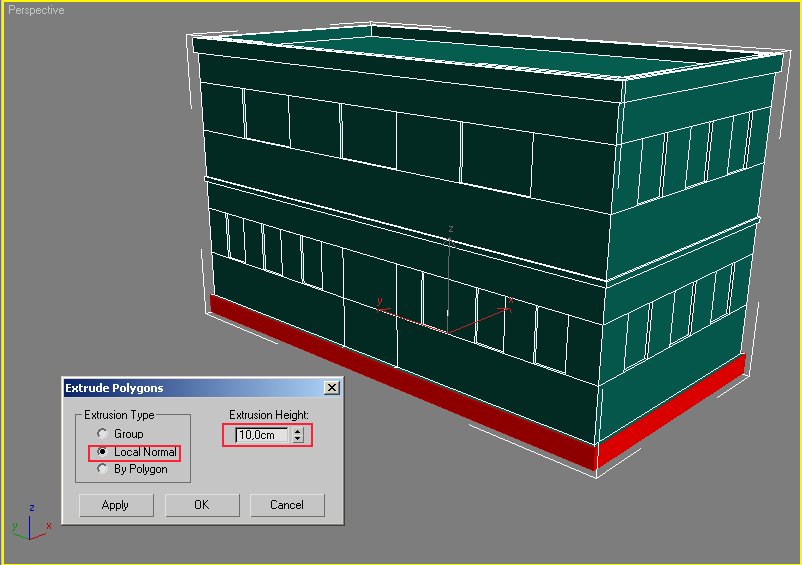

Выделяем полигоны по низу.


Выдавливаем их на 40 см.


Выделяем полигоны как на рисунке.

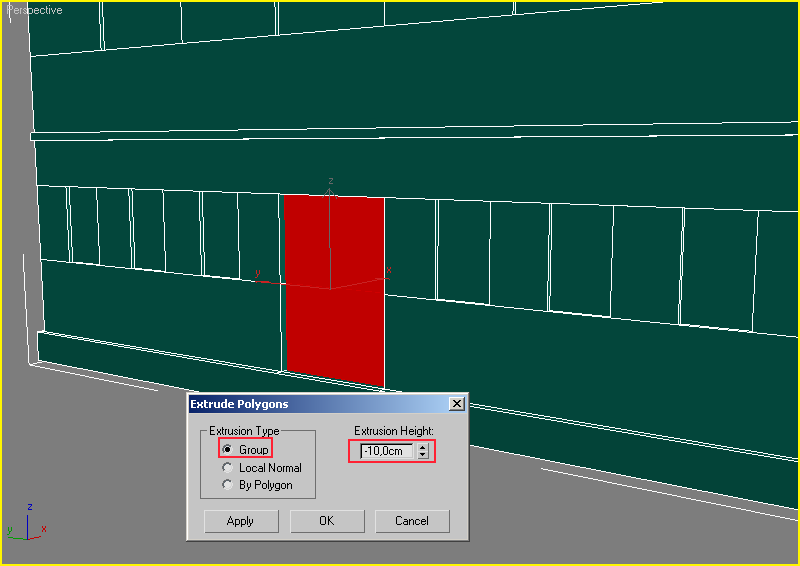

Выдавливаем их на -10 см.

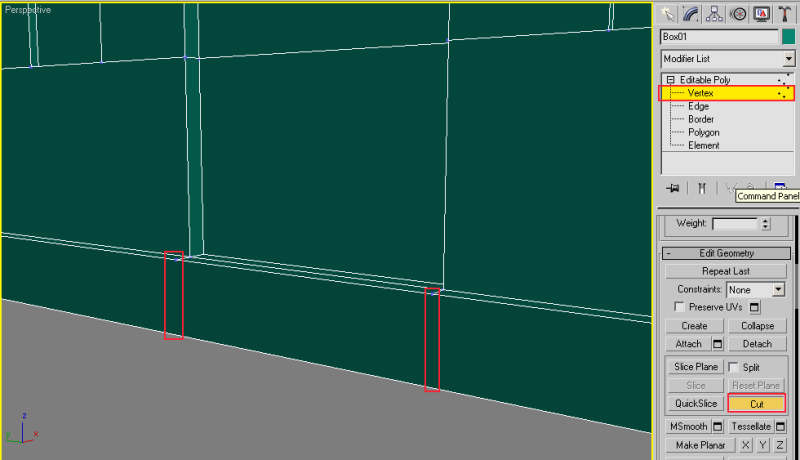

Переходим в режим редактирования вершин (цифра 1). Нажимаем кнопку Cut, затем щелкаем левой клавишей мыши по вершине, а потом по нижнему ребру в любом месте.

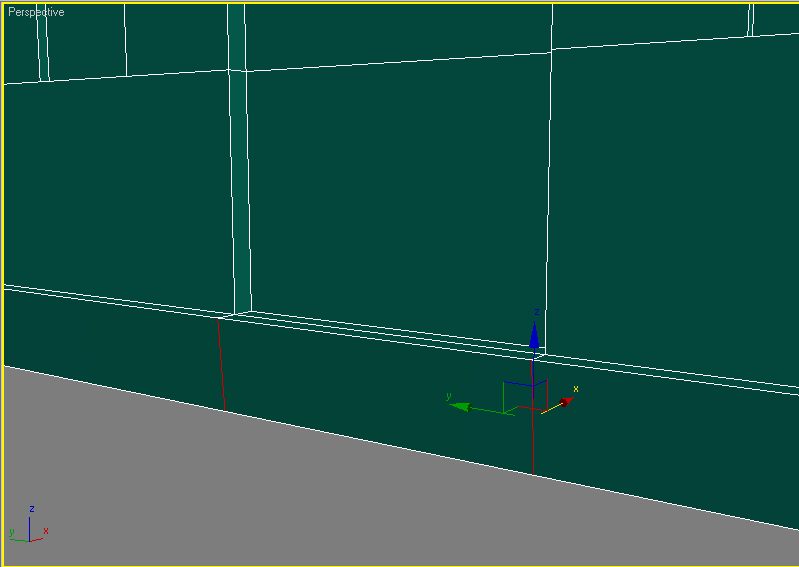

Должно получиться как на рисунке ниже.

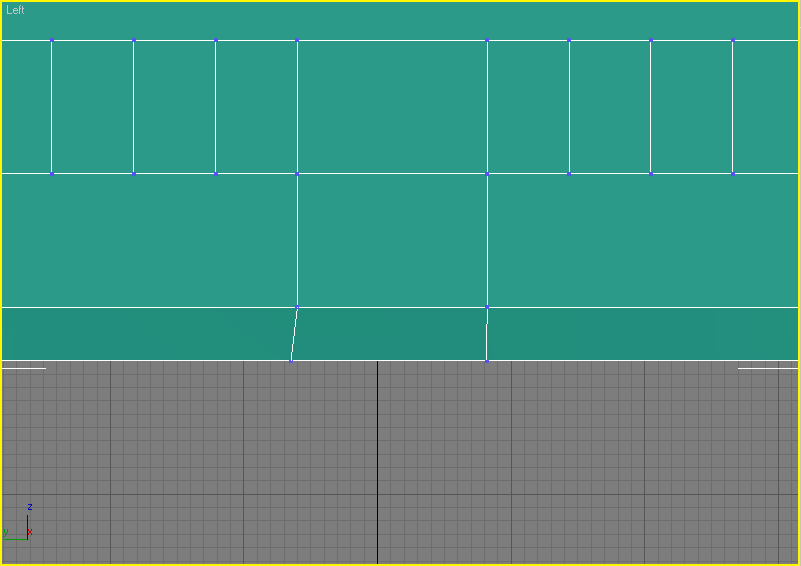

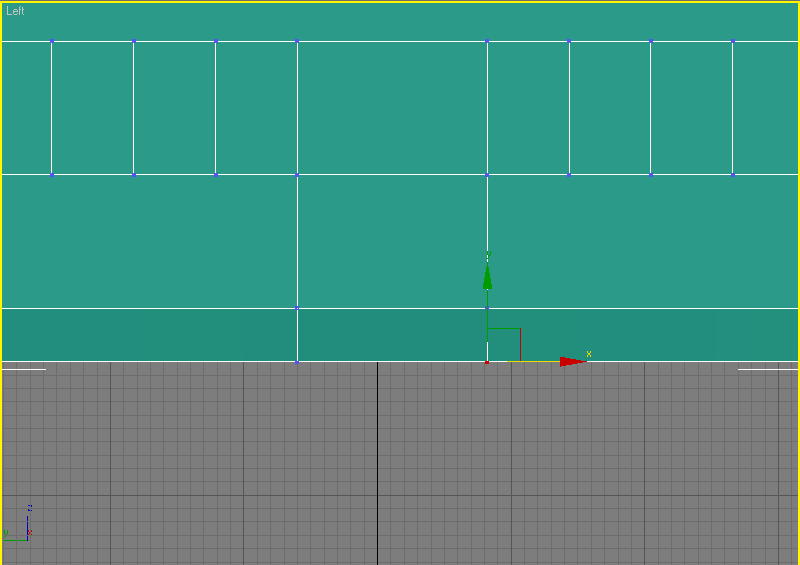

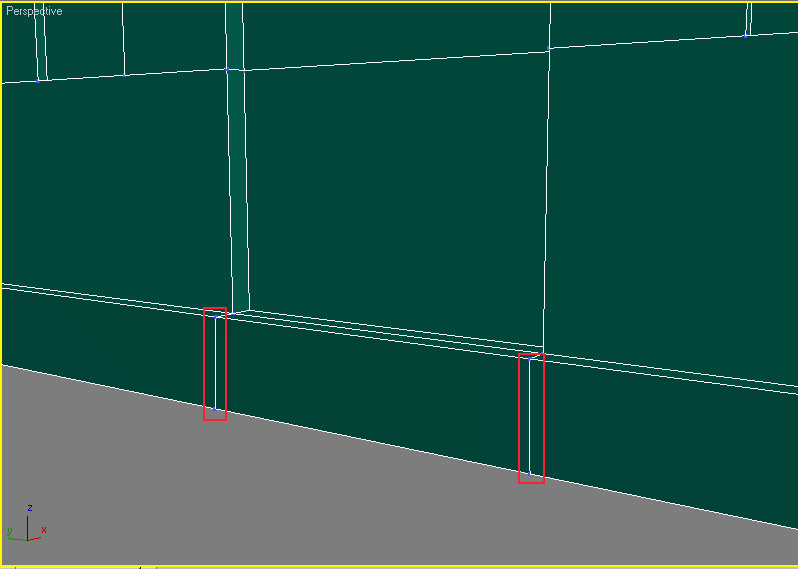

Переходим в вид сбоку и выравниваем положение новых вершин.

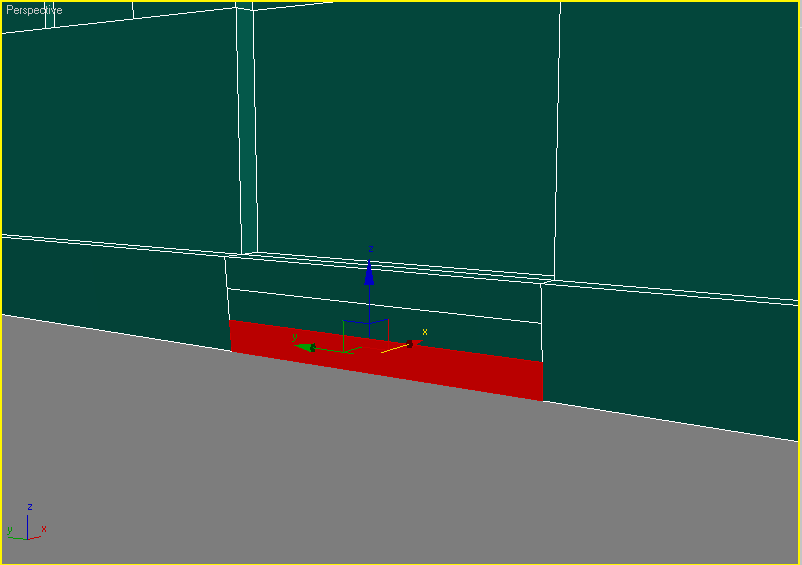

Выделяем "новые" ребра.

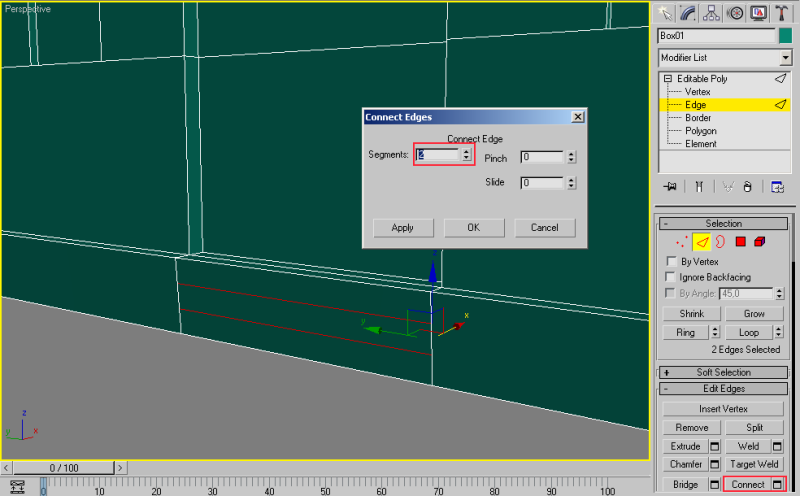

С помощью Connect вставляем 2 новых ребра.

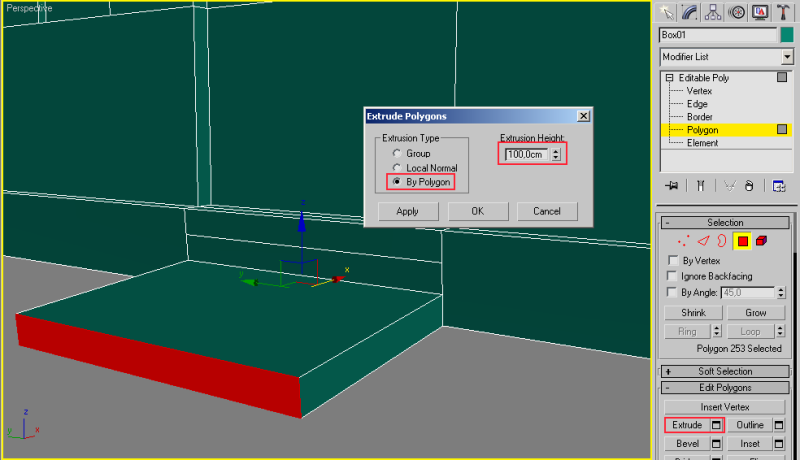

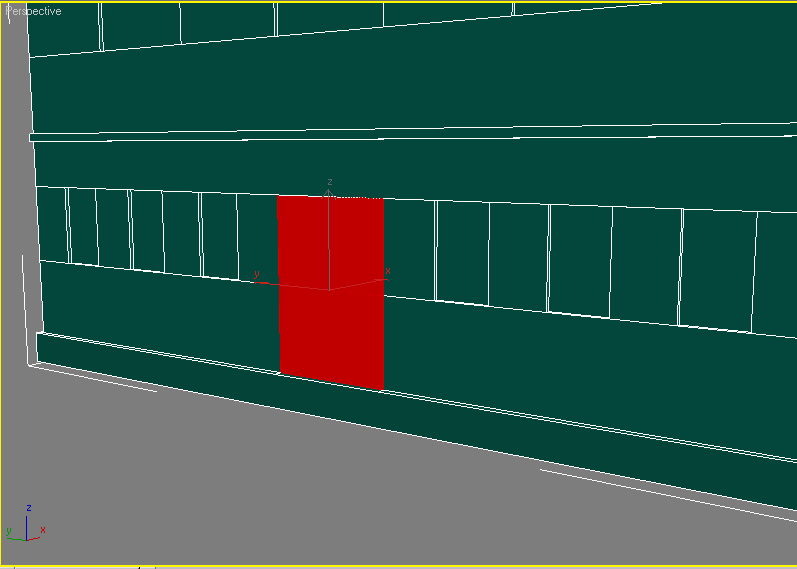

Выделим нижний полигон и выдавим его на 100 см.

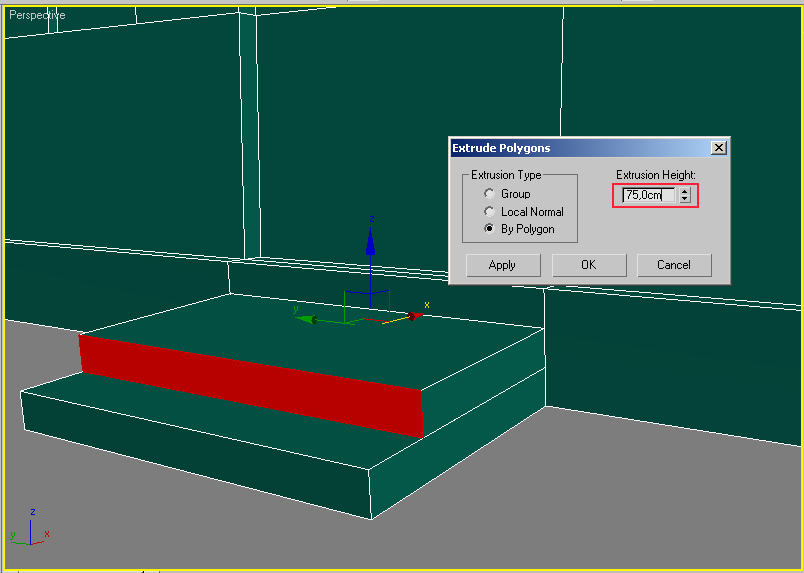

Полигон повыше - на 75 см.


Последний на 50 см.

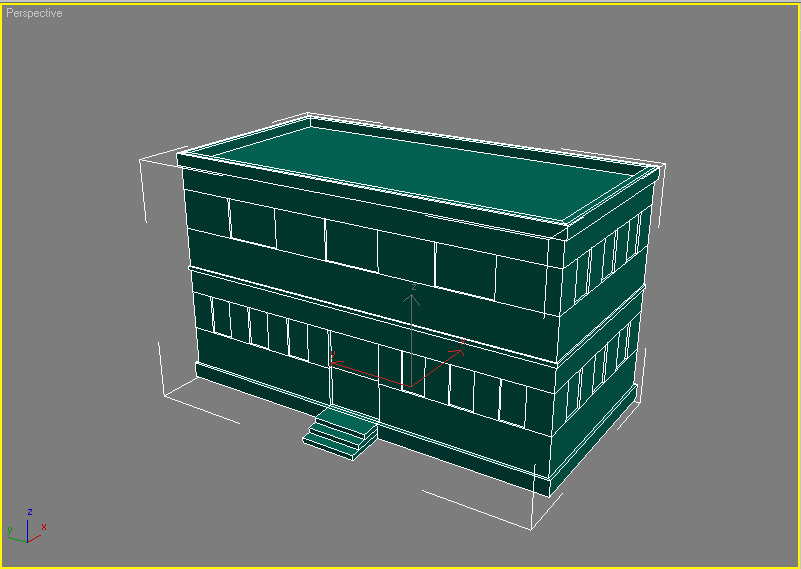

Дом готов.


Категория: Моделирование | Добавил: HAKeR_KM (02.03.2013)
Просмотров: 1536 | Теги: Cut, insert, дом, Editable Poly, extrude, Loop, connect, BOX | Рейтинг: 0.0/0
