Урок по моделированию бочки.

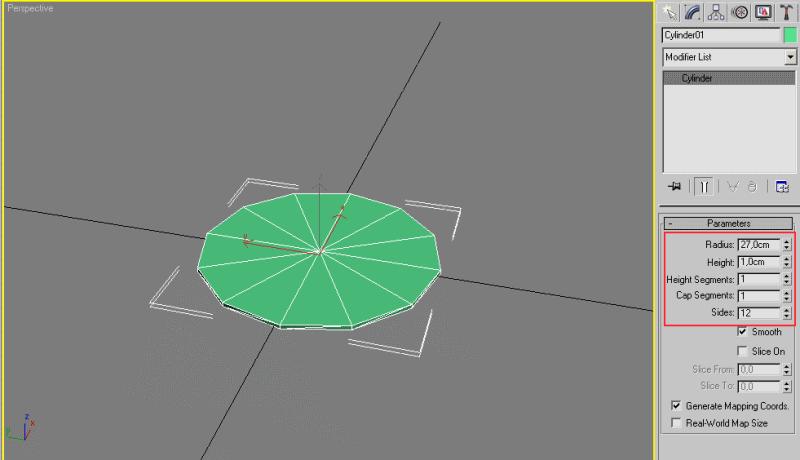

Создаем цилиндр со следующими параметрами:

радиус - 27 см

высота - 1 см.

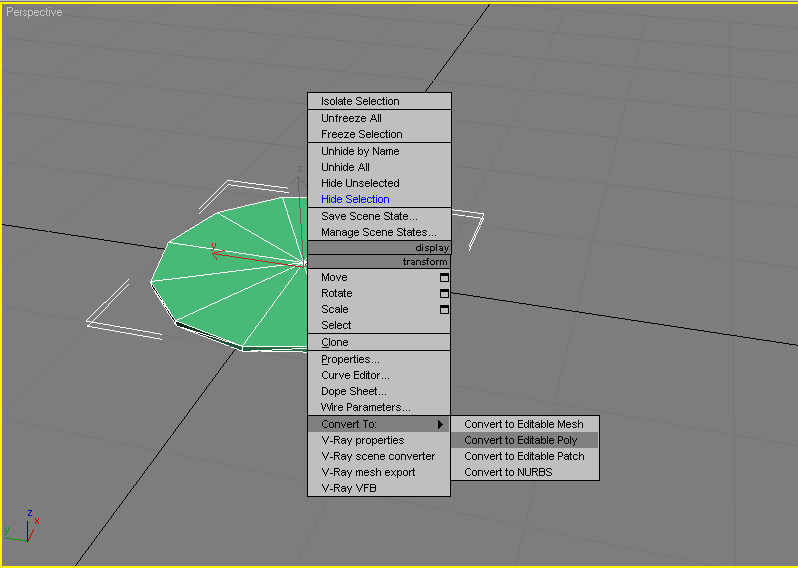

Конвертируем цилиндр в Editable Poly нажатием правой кнопки мыши на цилиндр и выбором соответствующего пункта меню.

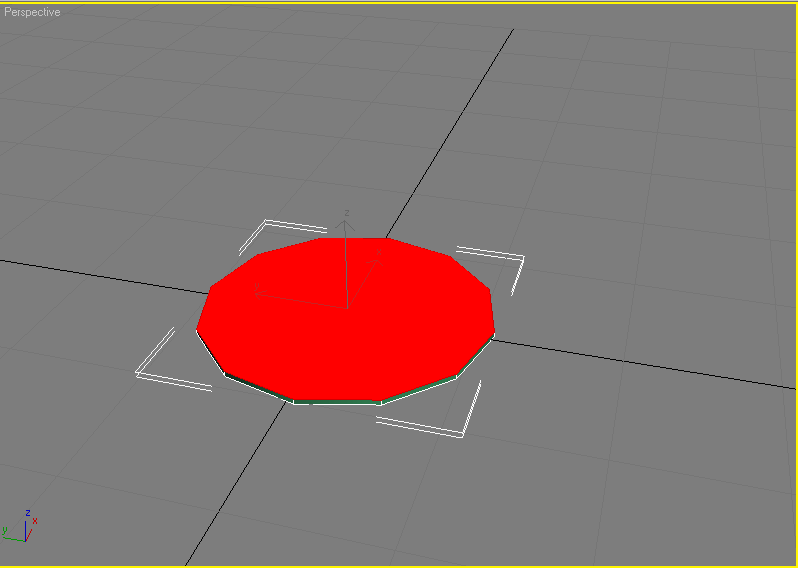

Переходим в режим редактирования полигонов (нажимаем цифру 4) и выделяем верхний полигон. Чтобы случайно не выделить задний полигон включим опцию Ignore Backfacing.

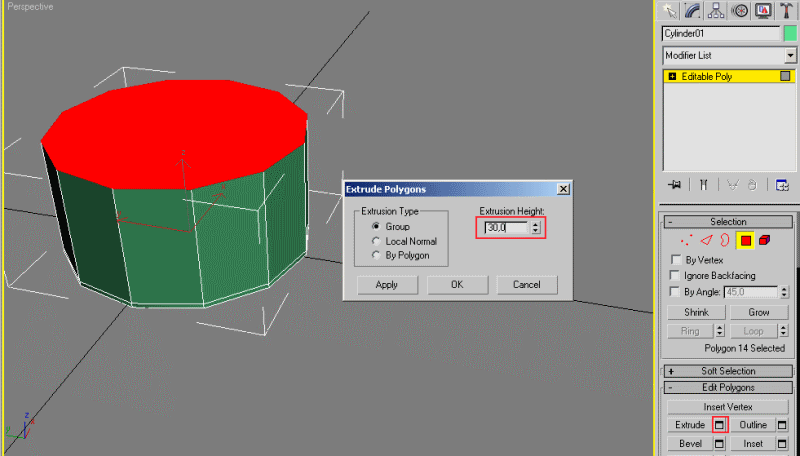

Выдавливаем полигон на 30 см.

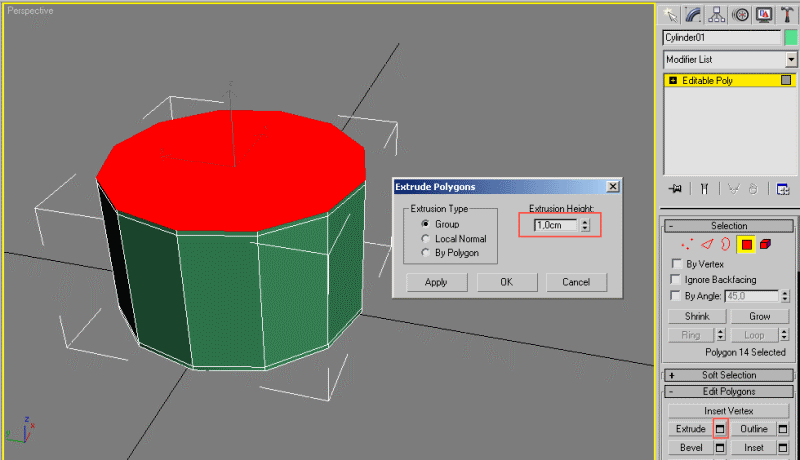

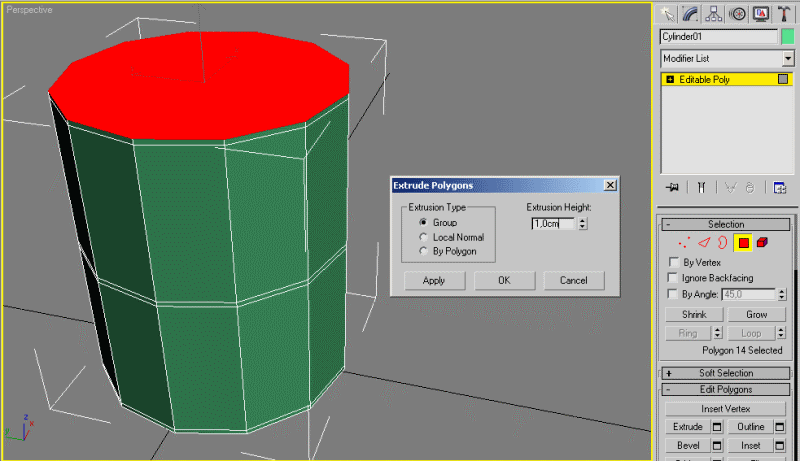

Потом на 1 см.

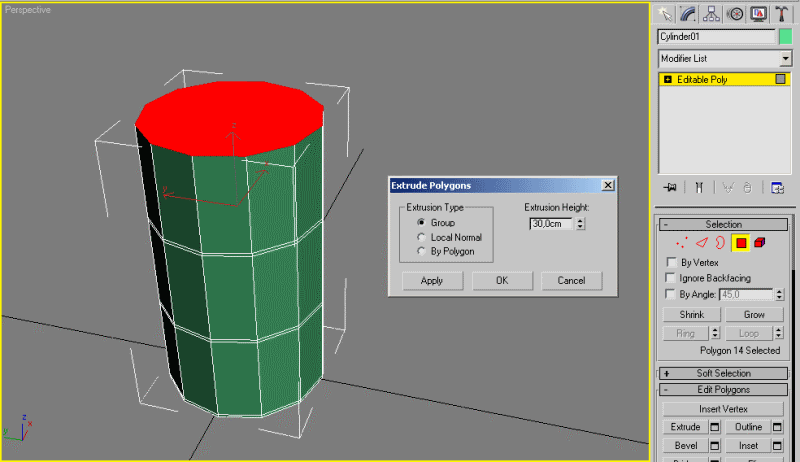

И еще раз на 30 см.

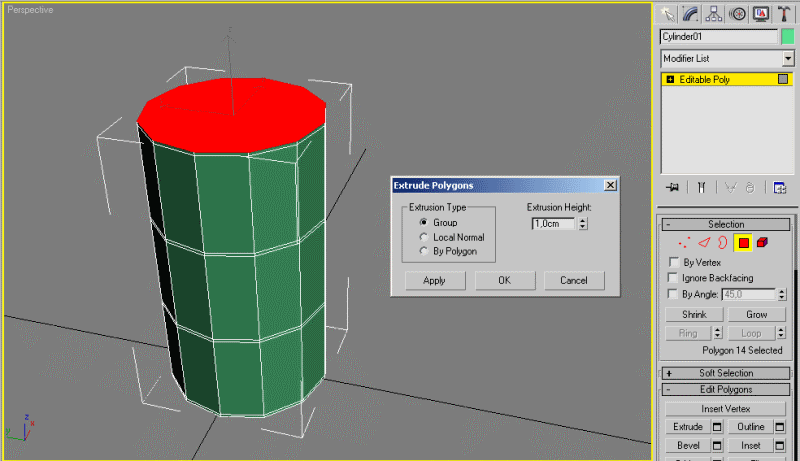

И опять на 1 см.

Последний раз выдавливаем на 30 см.

И последний раз на 1 см.

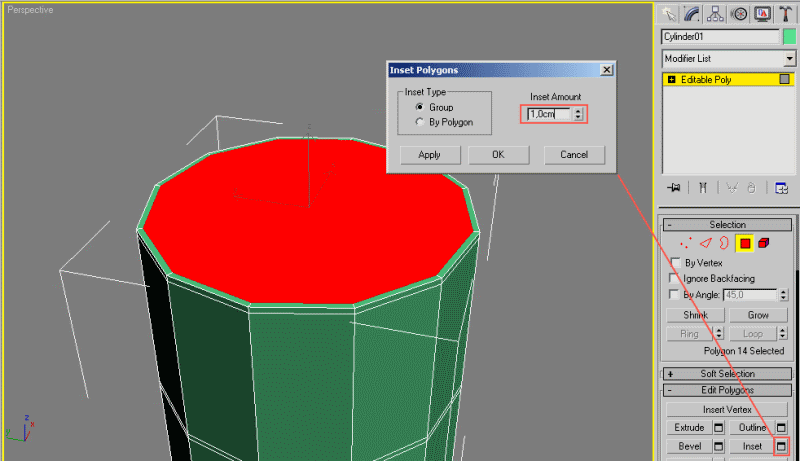

Терерь используем Insert (Вставка) с величиной Insert Amount - 1 см.

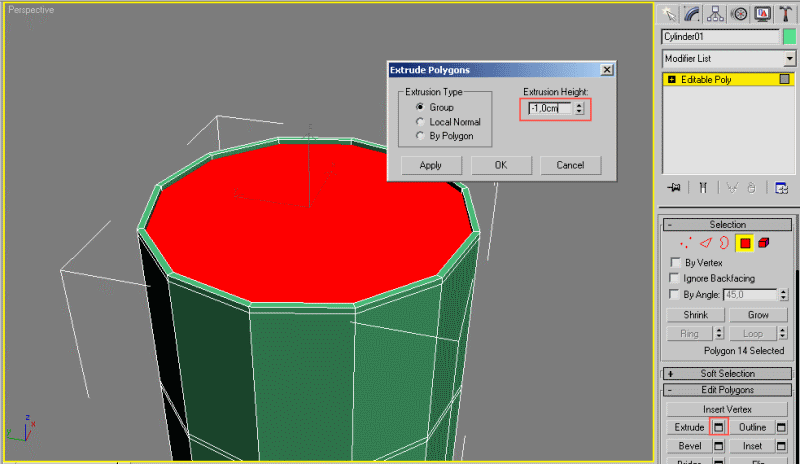

Опять экструзия на -1 см.

И еще раз на -1 см.

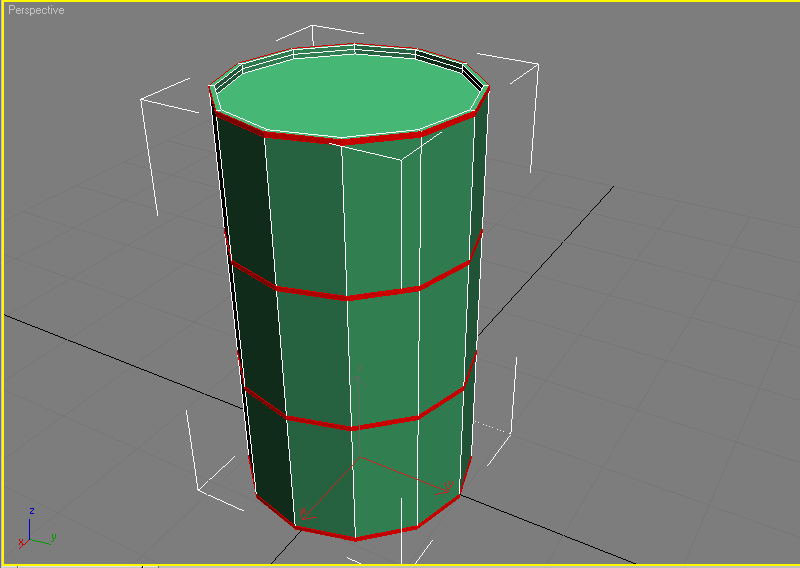

Выделяем "тонкие" полигоны по контуру цилиндра.

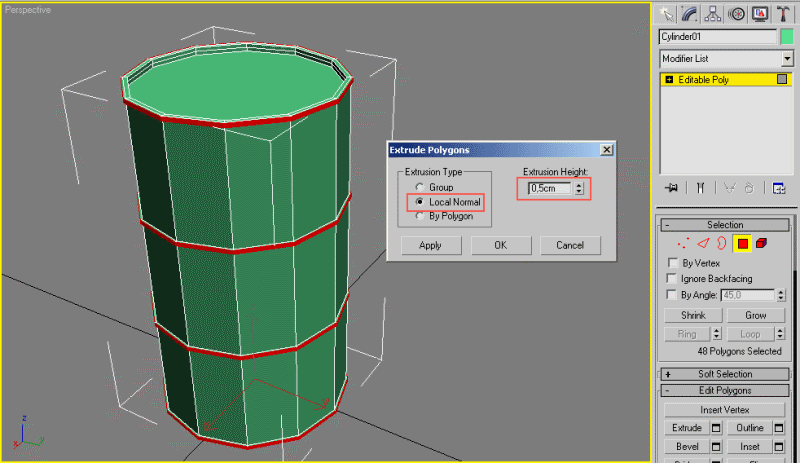

Выдавливаем их на 0,5 см, но надо поставить Extrusion Type в положение Local Normal, иначе не получим нужный результат.

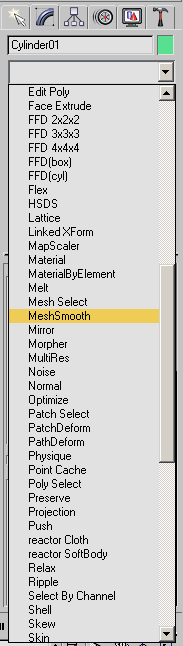

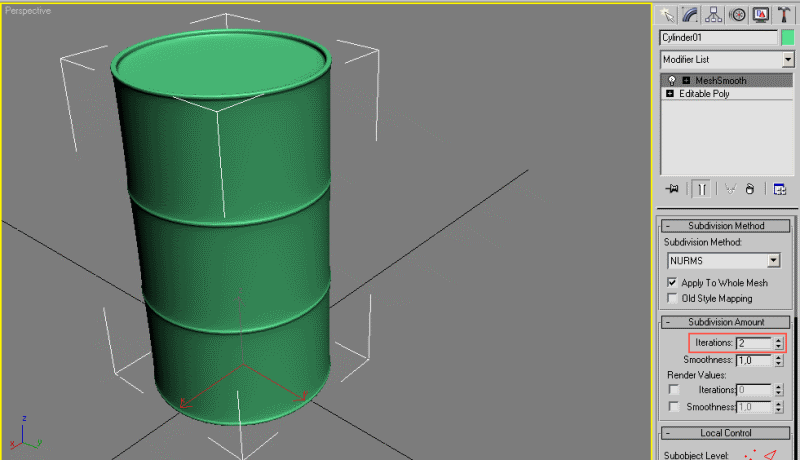

Выходим из режима редактирования полигонов и на вкладке Modify выбираем из списка модификатор MeshSmooth (Сглаживание сетки). Устанавливаем количество итераций сглаживания в настройках модификатора - 2.



Бочка готова.



Категория: Моделирование | Добавил: HAKeR_KM (15.11.2012)
Просмотров: 3097 | Теги: Cylinder, insert, Editable Poly, MeshSmooth, extrude | Рейтинг: 0.0/0
