Урок по моделированию комода

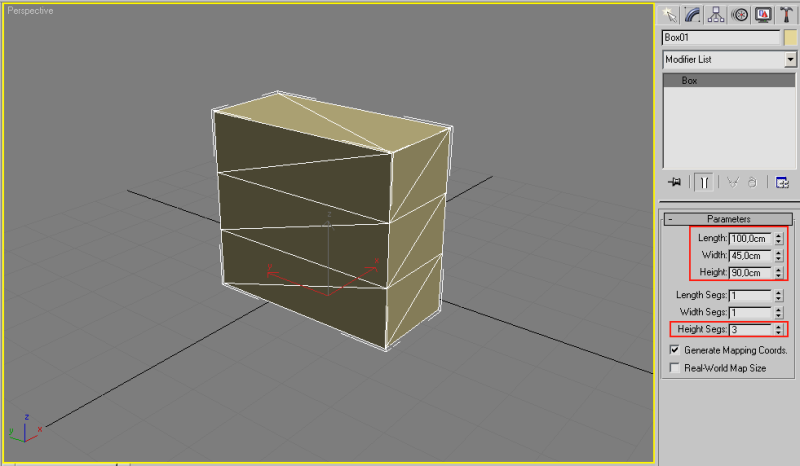

Создайте Box со следующими параметрами как на рисунке ниже.

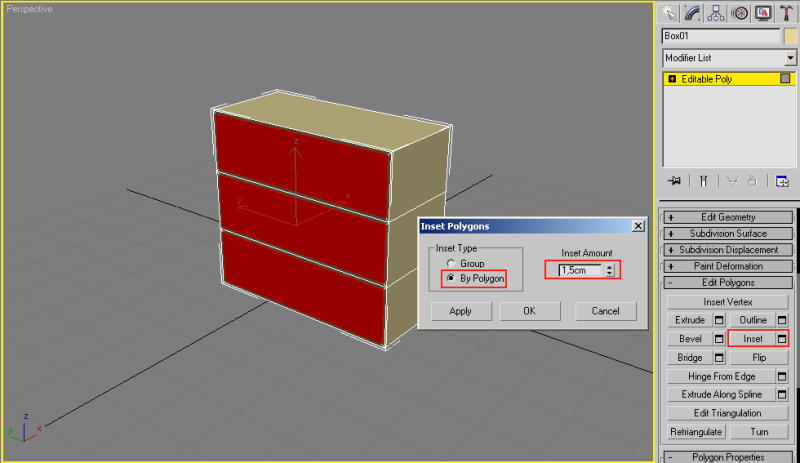

Конвертируйте его в Editable Poly, перейдите на уровень редактирования полигонов, выделите 3 фронтальных полигона и примените к ним Insert на 1,5 см и тип вставки By Polygon.

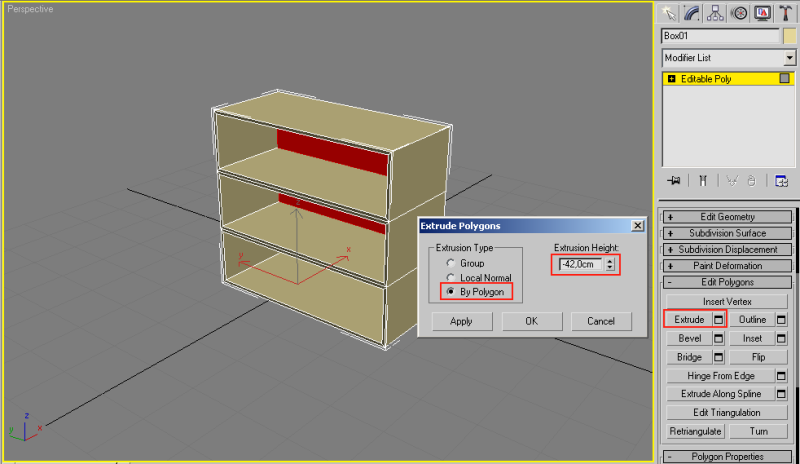

Теперь выдавите полигоны на -42 см.

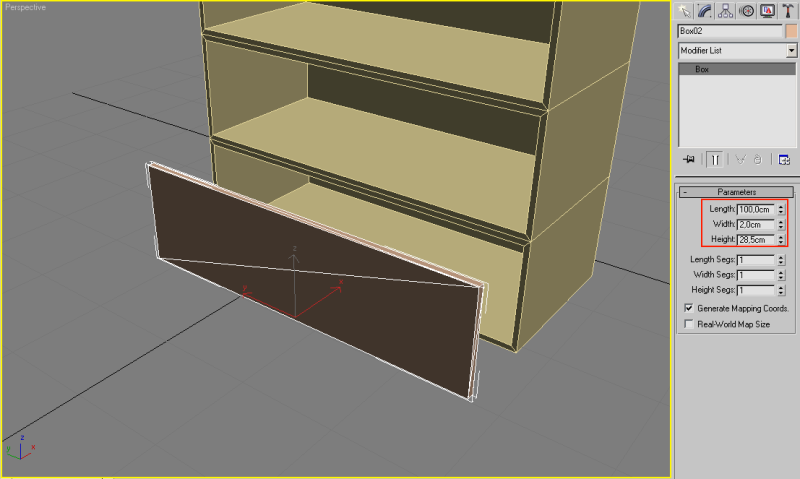

Создайте еще один Box. Выровняйте его по нижнему отверстию комода. Преобразуйте его в Editable Poly.

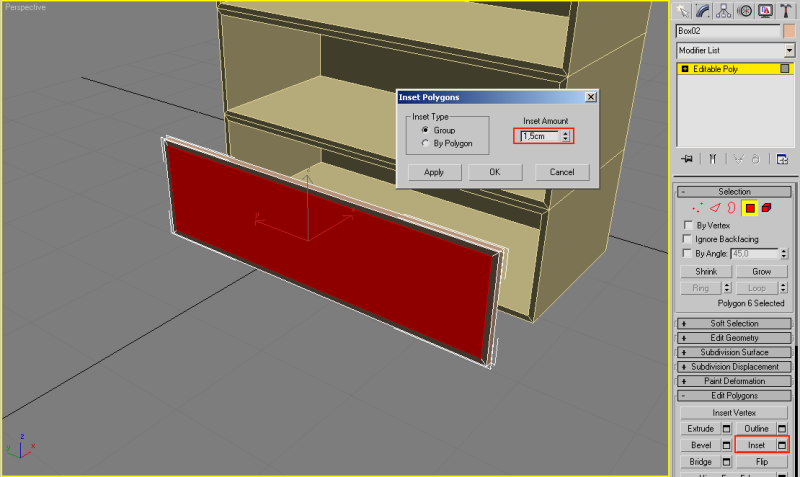

Выделите ближний к вам полигон и примените к нему Insert на 1,5 см.

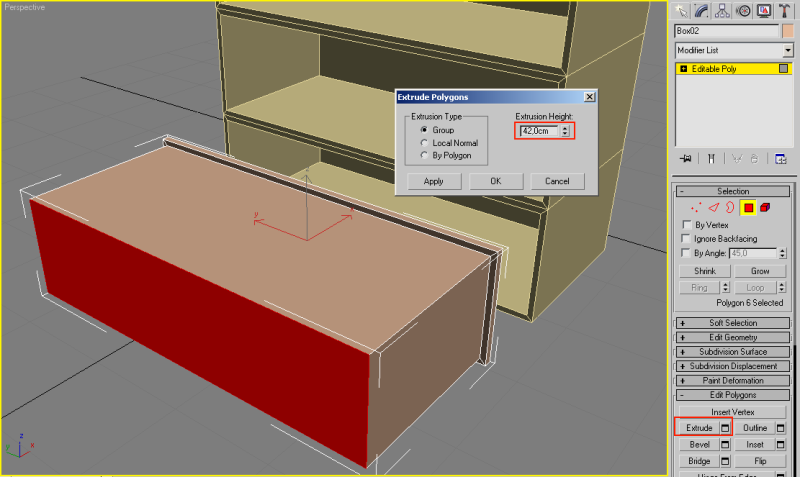

Потом к выдавите его на 42 см (Extrude).

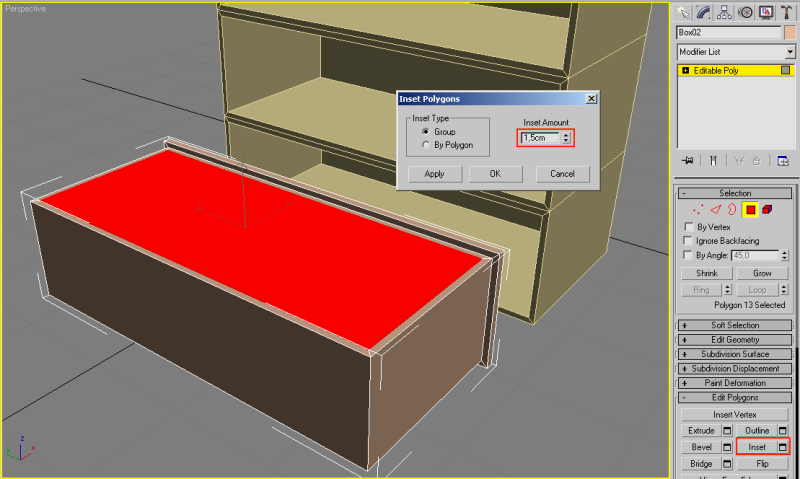

Выделите верхнюю часть выдавленного полигона и сделайте Insert на 1,5 см.

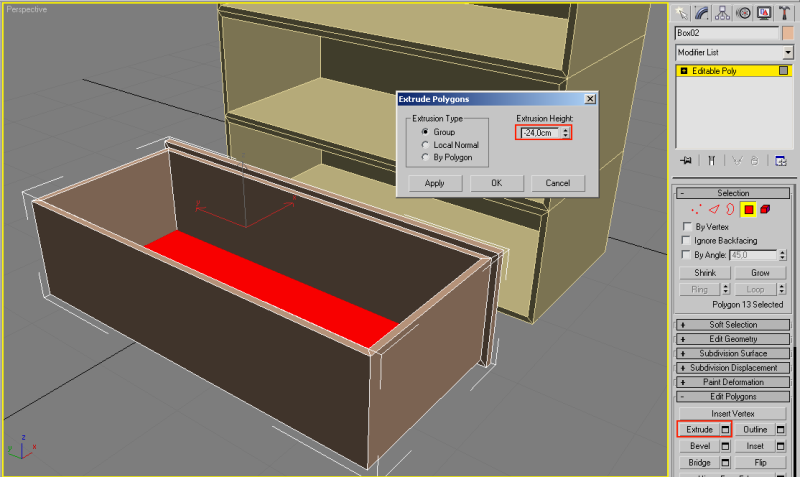

Теперь Extrude на -24 см.

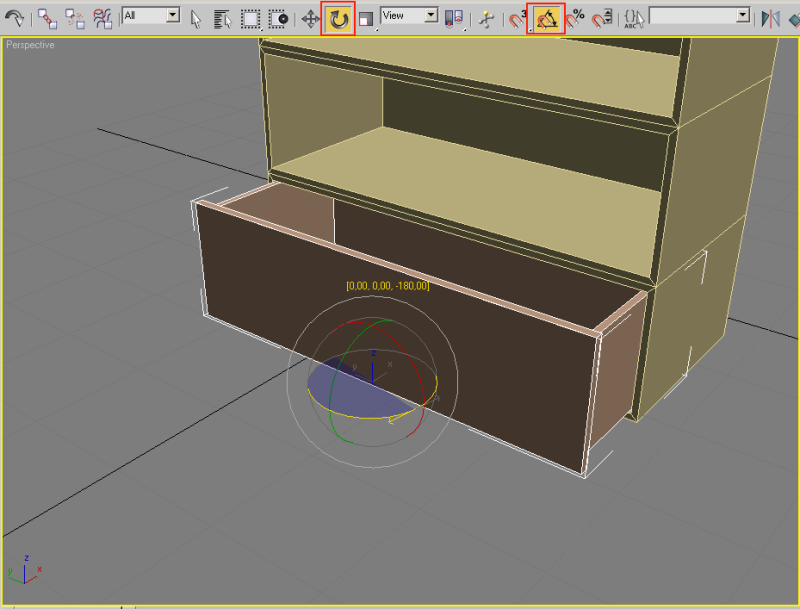

Поверните на 180 градусов полученную полку.

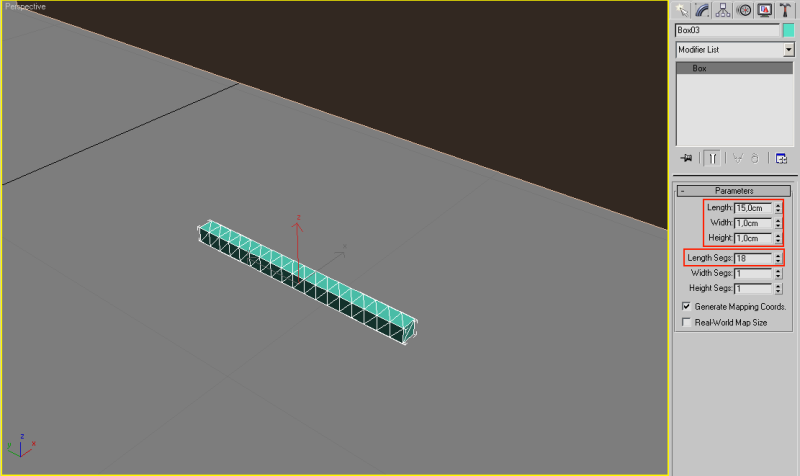

Для ручки создайте Box (все из боксов) ). Задайте его размеры и количество ребер как показано ниже.

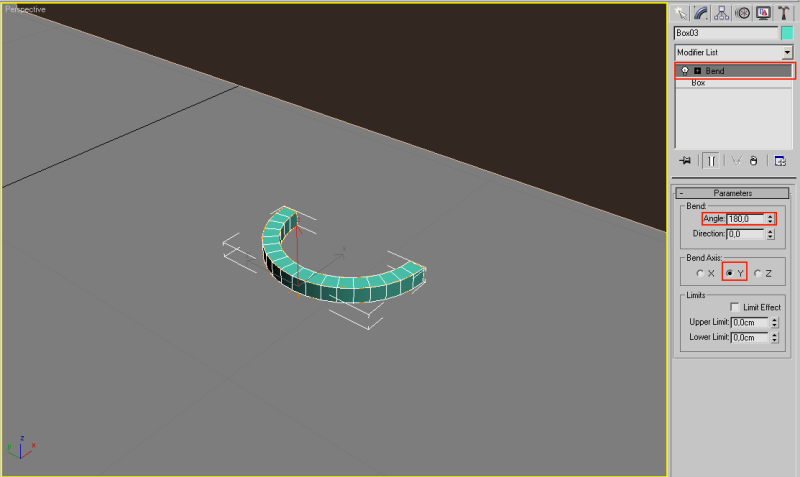

Примените модификатор Bend. Значение Angle установите 180 градусов, ось сгиба - Y.

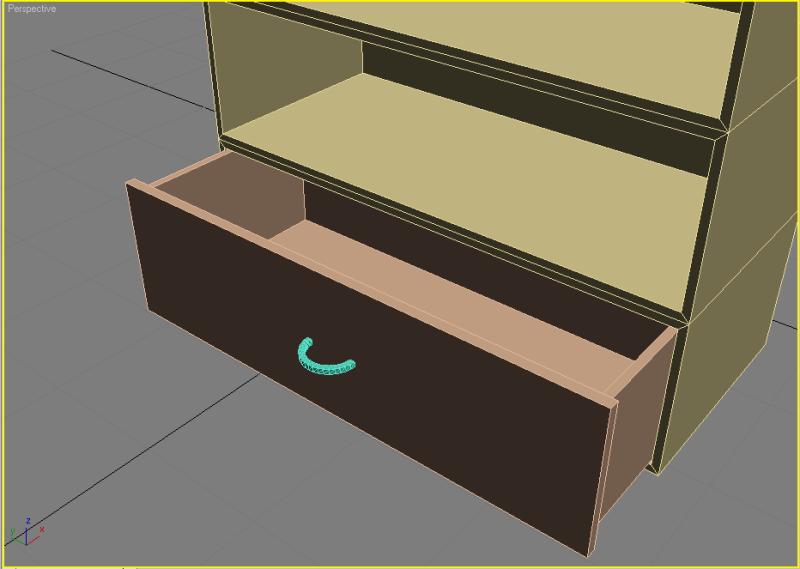

Выровняйте положение ручки относительно полки комода (по ее центру).

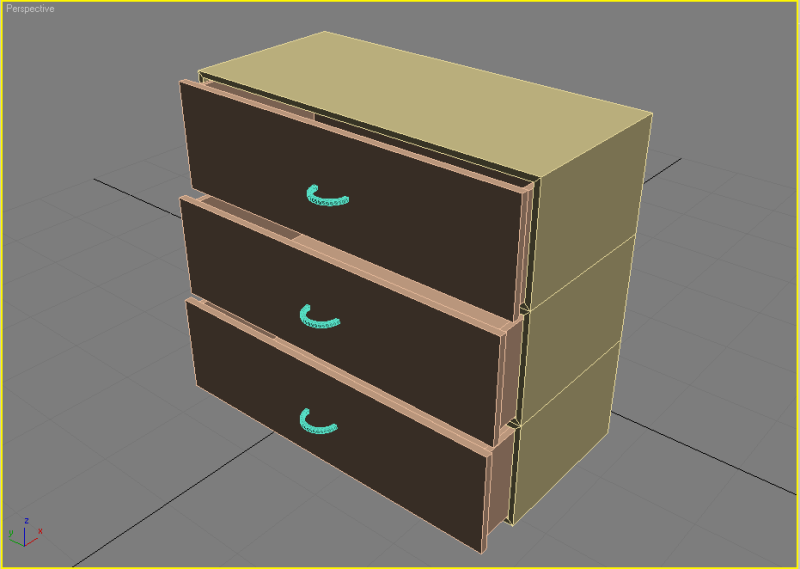

Теперь скопируйте полку 2 раза перемещая ее с зажатой кнопкой Shift. Разместите каждую на своем месте, используя проекции Top, Left, Right, Front. Вот и все, комод готов!.
