Создание модели карандаша

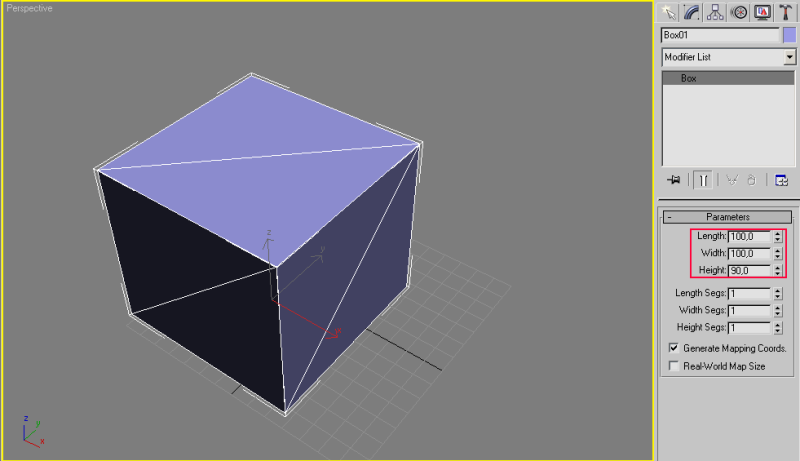

Приступим. Создайте Box с размерами 100 х 100 х 90.


Используя AutoGrid создайте на поверхности Box-а конус с параметрами как показано ниже.

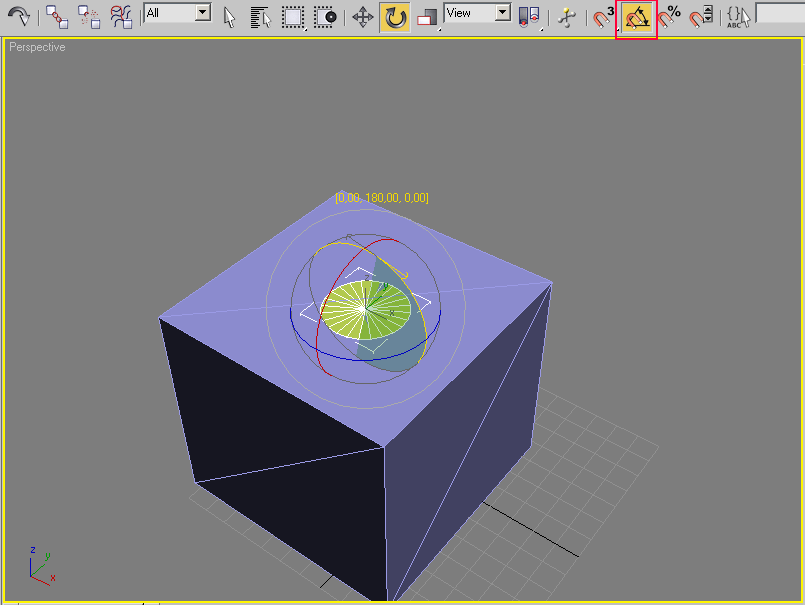

Поверните конус на 180 градусов, чтобы поворот происходил с шагом 5 градусов, нажмите на кнопку привязки по углу.

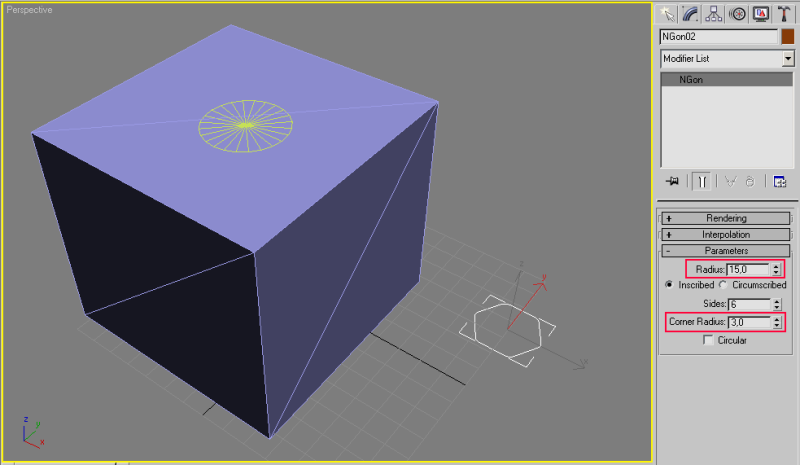

Теперь создайте NGon (Create -> Splines -> NGon) с радиусом 15 и радиусом скругления 3.

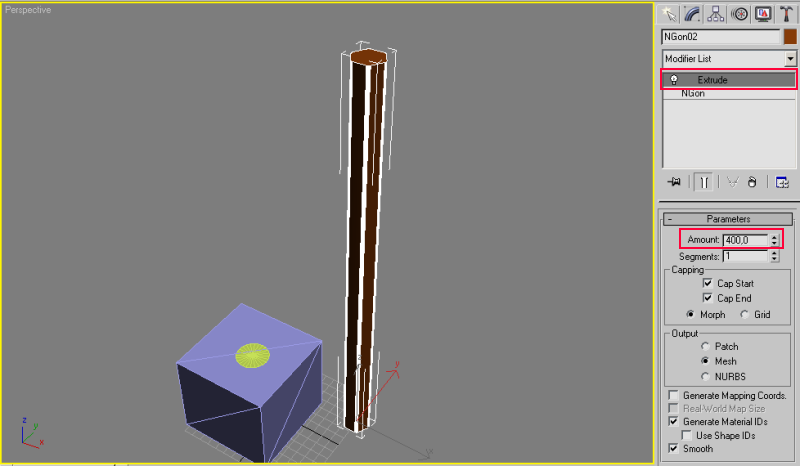

Примените к объекту NGon модификатор Extrude с величиной выдавливания 400.

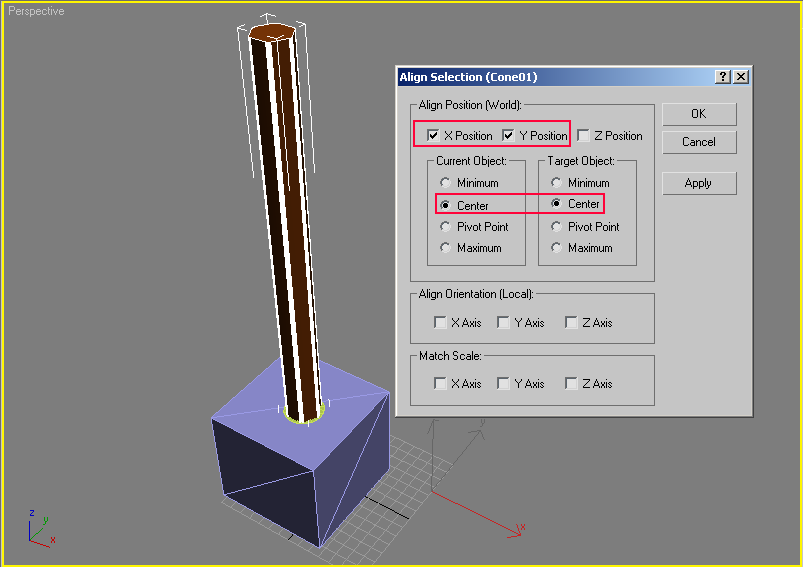

Выделите получившийся объект, нажмите Alt+A и выделите конус. В появившемся окне сделайте настройки как на рисунке ниже.

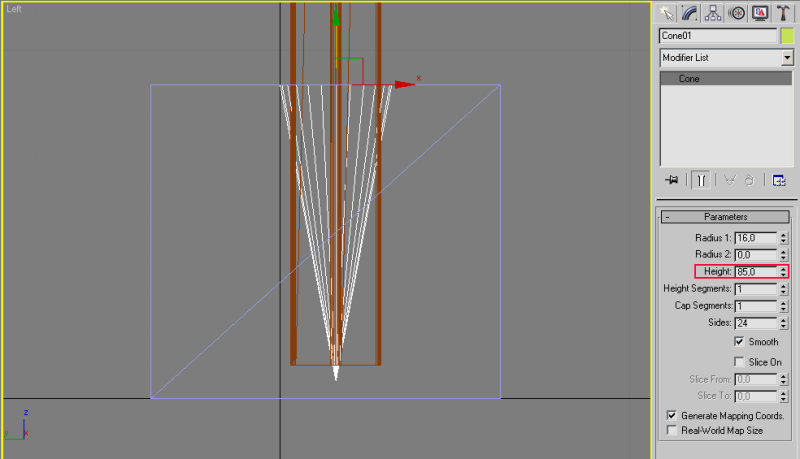

Перейдите на вид сбоку (в данном случае слева), увеличьте высоту конуса до 85 и немного приподнимите выдаленный NGon вверх.



Выделите Box, перейдите в Create -> Compound Objects -> Boolean. Нажмите Pick Operand B и выберите конус. Конус будет вычтен из Box-а.

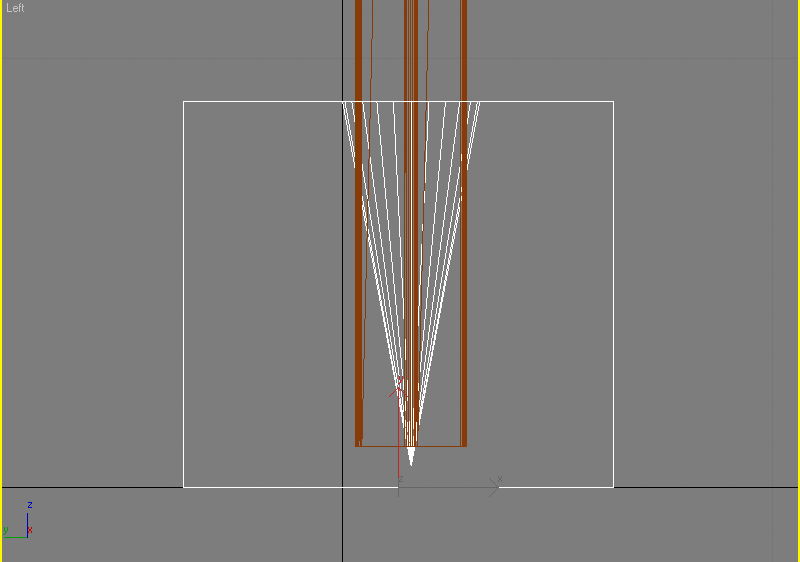

Таким же образом вычтите Box из объекта NGon.

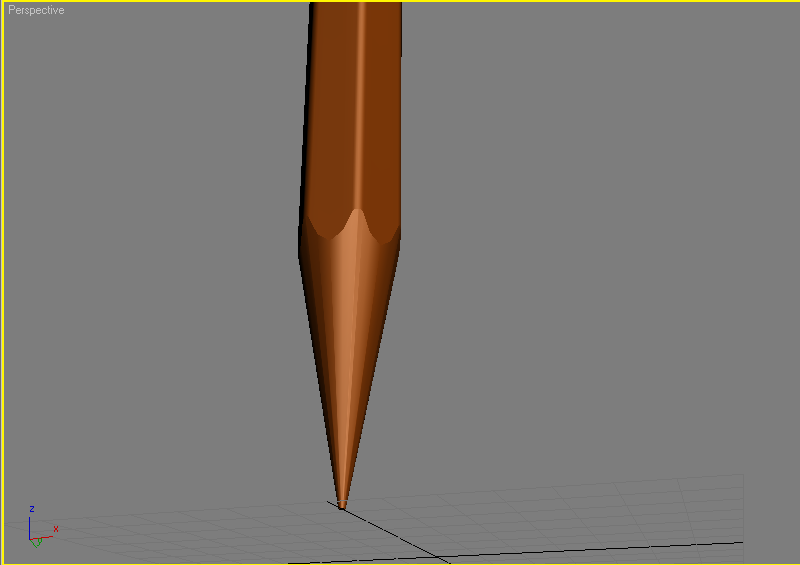

Вот и готово. Теперь можно преобразовать карандаш в Editable Poly и применить материалы.
Категория: Моделирование | Добавил: HAKeR_KM (15.02.2014)
Просмотров: 4973 | Теги: box, extrude, AutoGrid, карандаш, ngon, Align, boolean | Рейтинг: 0.0/0
