Моделирование комнаты с помощью полигонов

В двух предыдущих уроках (первый и второй) комнаты моделировались либо с помощью примитивов, либо с помощью Box и простой работы с ребрами и полигонами. В этом уроке помещение будет сделано с использованием инструментов для работы с полигонами: Extrude и Bridge.

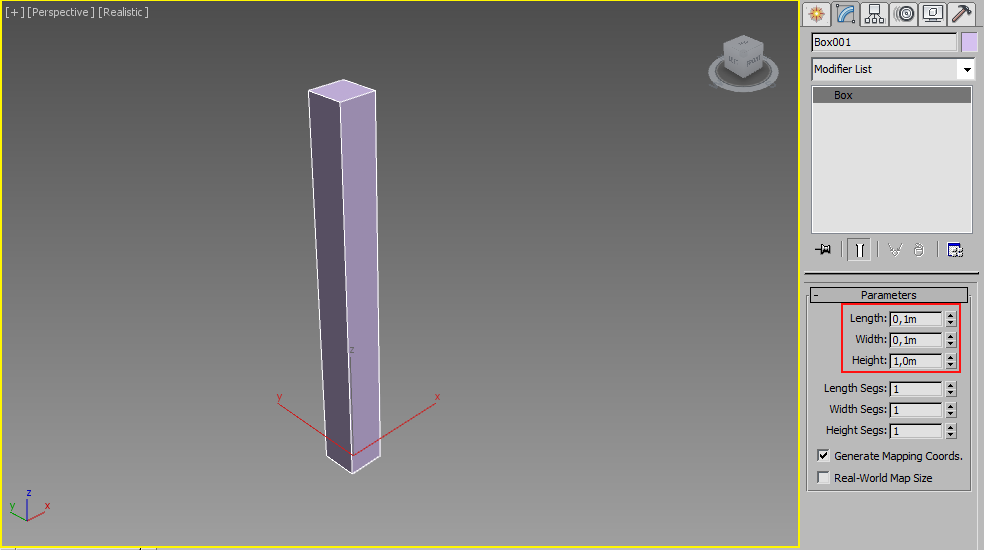

Начнем с создания Box размерами 0,1 на 0,1 м и высотой 1 м.

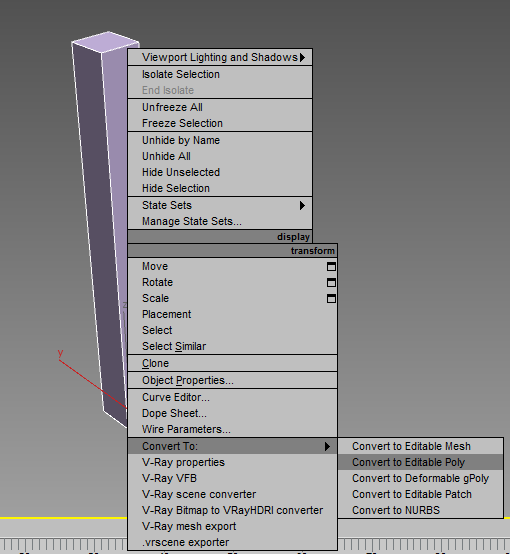

Конвертируем Box в Editable Poly.

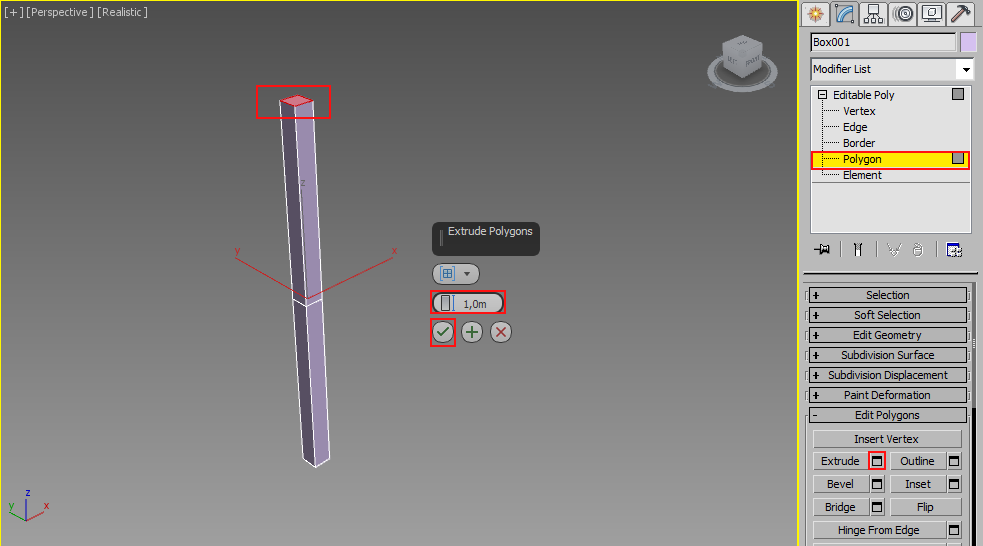

Выделим верхний полигон, выдавим его на 1 м вверх c помощью Extrude.

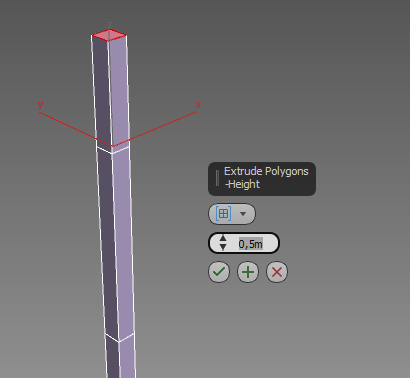

Затем на 0,5 м.

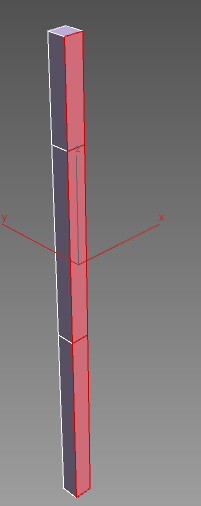

Выделим полигоны на рисунке ниже.

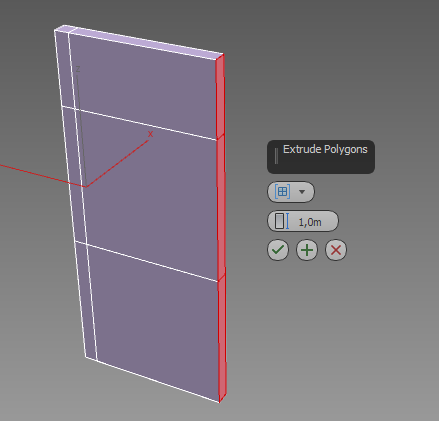

Выдавим их на 1 м.

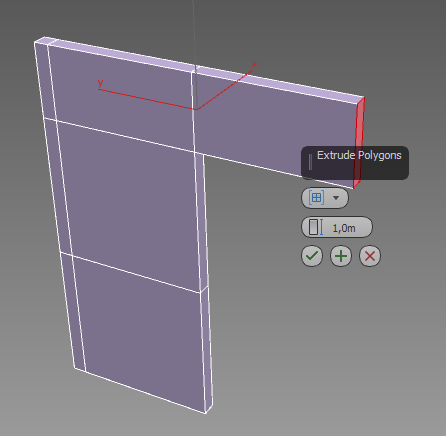

Далее верхний полигон выдавим отдельно на 1 м ..

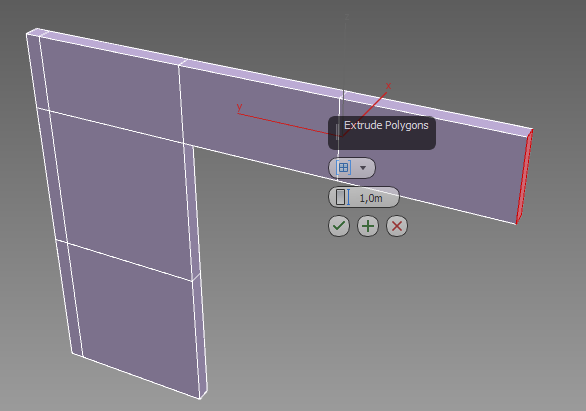

.. два раза.

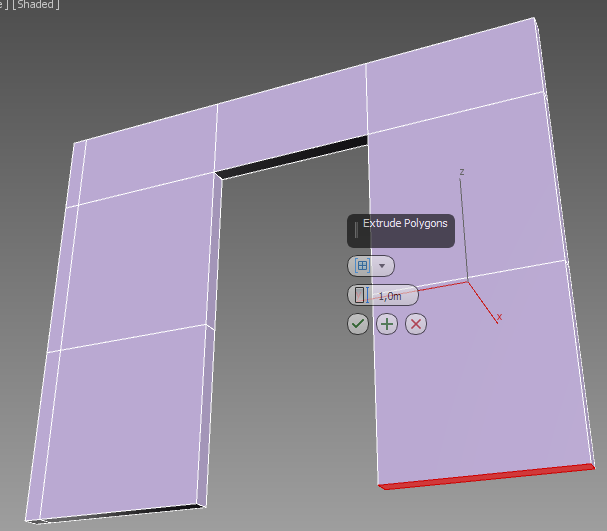

Для завершения стены осуществим два выдавливания вниз по 1 м.

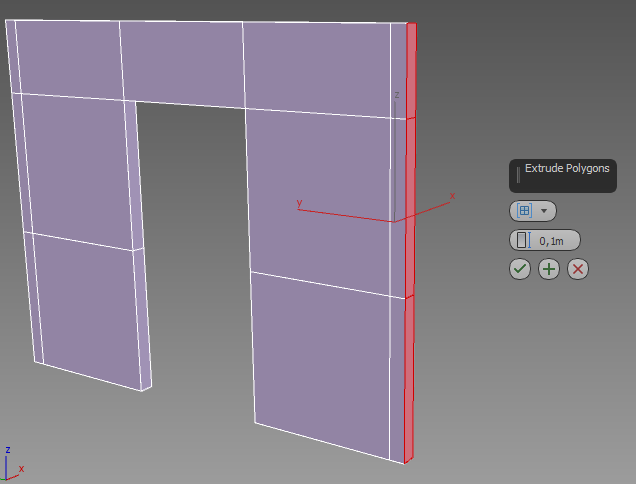

Все три полигона выдавим на 0,1 м для формирования толщины стены.

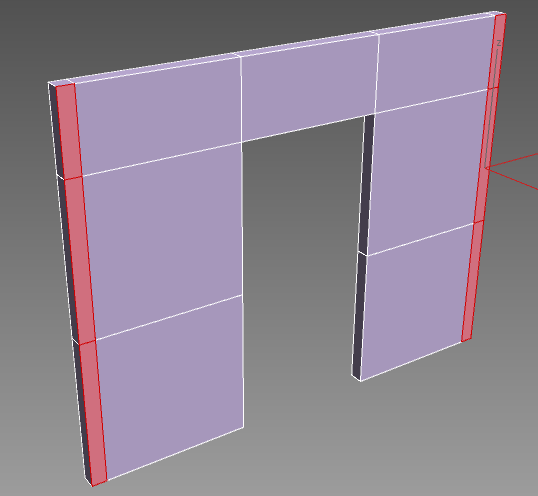

Выделенные полигоны как на рисунке..

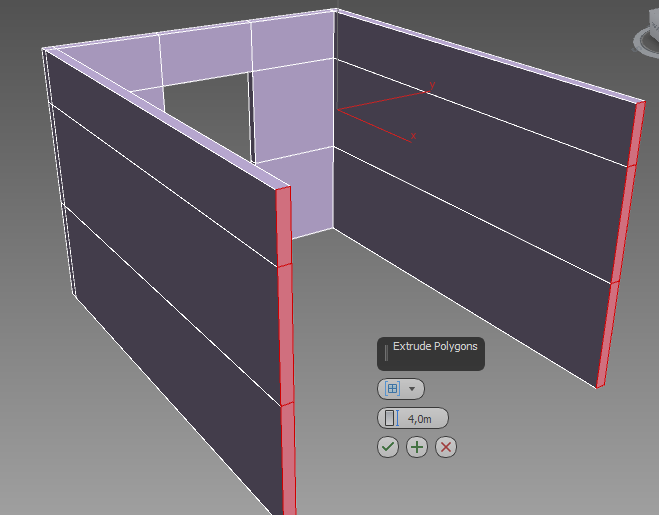

.. выдавим на 4 метра.

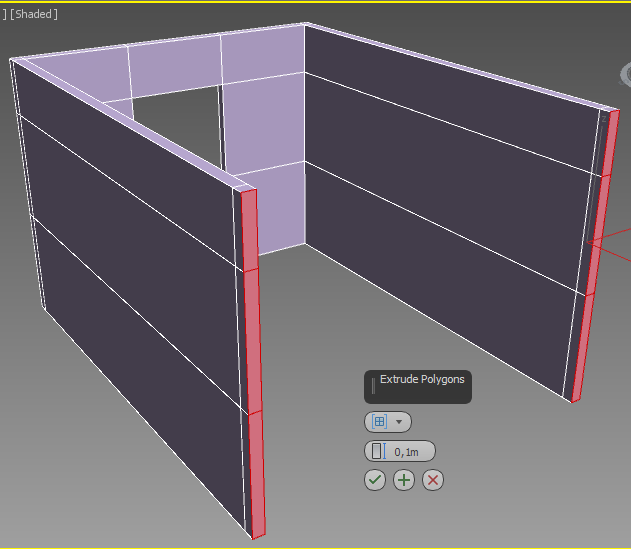

Затем добавим небольшое выдавливание на  0,1 м.

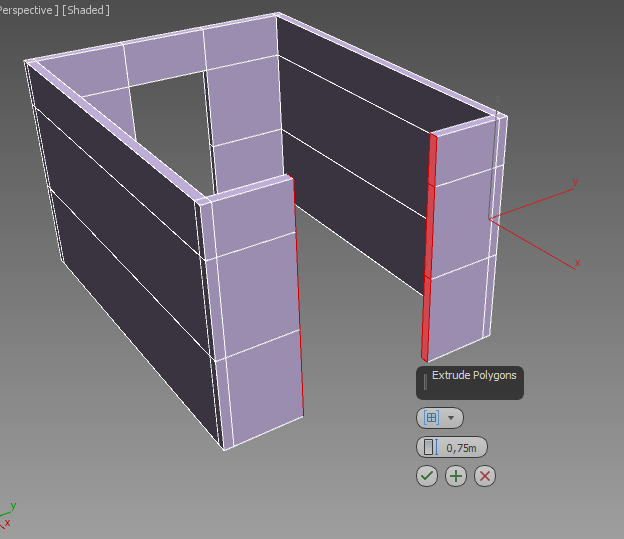

Образовавшиеся новые боковые полигоны выдавим на 0,75 м для формирования оконного проема.

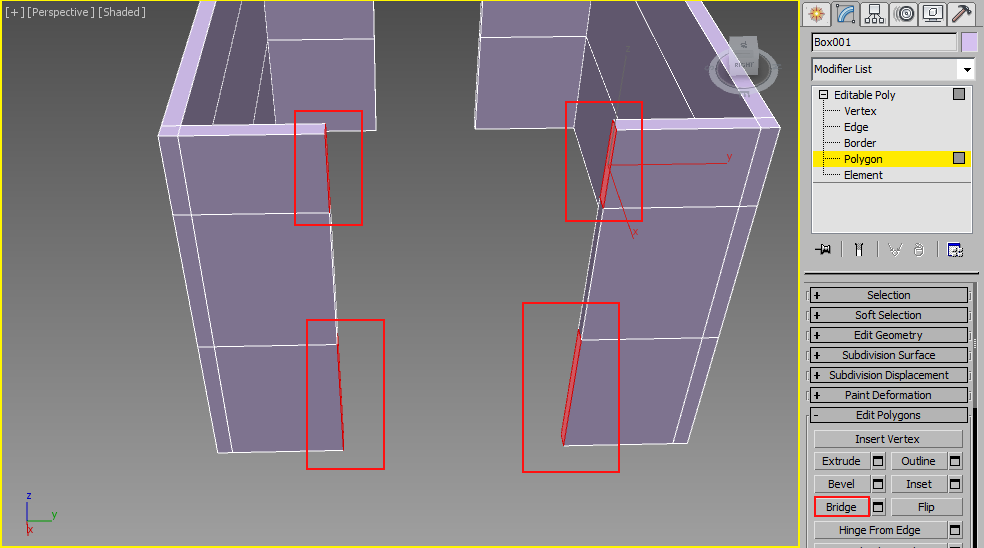

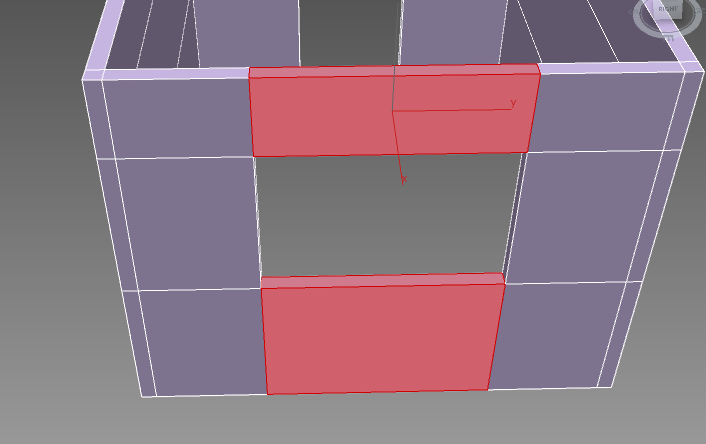

Выделим 4 полигона как показано на рисунке ниже и нажмем Bridge.

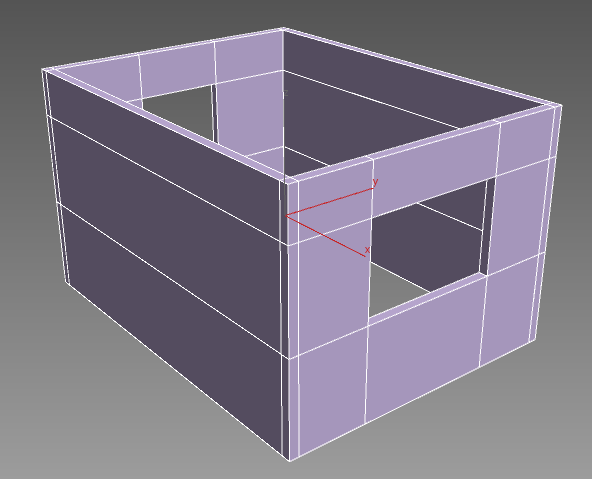

Таким образом мы замкнули наши стены.

В целом вот и весь урок, пол и потолок можно сделать отдельными объектами из Box.

Описанный способ подойдет, если требуется создавать, например, квартиру из нескольких комнат или помещение, где важно показать стены и их толщину.
